Деревянно-каркасная технология

 просмотров

Деревянно-каркасная технология

Эта технология строительства индивидуальных жилых домов является оптимальной для широкого диапазона геологических и климатических условий, не только обеспечивая тепловой комфорт, но и создавая благоприятную атмосферу в доме. Основой дома здесь является деревянный каркас из сухого дерева - вертикальных стоек из калиброванной доски хвойных пород толщиной 40-50 мм и шириной - 150 мм, и горизонтальных обвязок. Каркас собирается по принципу сотовой структуры и представляет собой очень прочное и жесткое сооружение. Снаружи каркас обшивается негорючей ориентировано-стружечной плитой.

Нажмите, чтобы закрыть окно

Внутри каркас заполняется утеплителем - "Эковатой". Утеплитель герметично закрывается пароизоляционными пленками-мембранами со стороны внутренних помещений, исключающими попадание паров влаги в стены из помещения, поскольку увеличение влажности утеплителя на 1% снижает его теплоизоляционные свойства на 30%. Изнутри по пленке набивается обрешетка и гипсокартон или вагонка. Снаружи стены покрываются ветрозащитной мембраной, которая обеспечивает свободный выход паров из стены и служит преградой для ветра и попадания влаги из атмосферы внутрь, обеспечивая свободное "дыхание" стен, что значительно увеличивает теплоизоляционные свойства стеновой конструкции. Пленки-мембраны представлены на рынке несколькими производителями и всегда имеются в наличии. Таким способом организуется так называемый "вентилируемый фасад". Далее следует наружная отделка дома, многообразию вариантов которой нет границ! В случае организации вентилируемого фасада с зазором это может быть обшивка вагонкой, сайдингом, полимерными или виброцементными плитами, можно обложить отделочным кирпичом или выполнить комбинированную отделку. Если отделка дома планируется прямо по наружным плитам, то на них, вследствие хорошей адгезии, прекрасно ложится штукатурка.

Фундамент в таких домах обычно делается из-за небольшого веса дома в виде облегченной монолитно-бетонной плиты или облегченным ленточным. Межкомнатные перегородки могут быть пазогребневыми или выполненными из каркасных плит с утеплителем. В конструкции кровли целесообразно использование пароизоляционных мембран, с целью предотвращения течи из-за конденсата, и теплоизоляции. При этой технологии все внутренние коммуникации (водопровод, электрика, отопление, вентиляция) монтируются внутри стен.

Кроме того, для данной конструкции разработана и широко применяется эффективная воздушная система отопления - вентиляции-кондиционирования, позволяющая легко регулировать микроклимат в каждом помещении дома, создавая здоровые и комфортные условия проживания. Применение современных технологий и соответствующих им стеновых, кровельных, теплоизоляционных и паро-, гидро-, ветроизоляционных материалов обеспечивает комфорт проживания, долговечность постройки, максимально сокращает затраты на эксплуатацию дома, что в конечном итоге компенсирует затраты на использование указанных современных материалов при строительстве дома.

Нажмите, чтобы закрыть окно

Пример: Утепление каркасного дома
Проведены изоляционные работы в каркасном доме. Внутри каркаса по наружним стенам была напылена эковата влажно-клеевым методом, внутренние перегороки изолированы всухую, перекрытия изолированы свободной засыпкой.

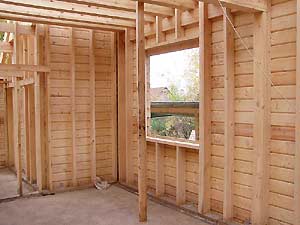

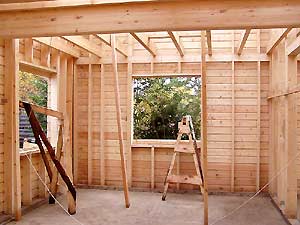

Внешние стены зашиты брусом и готовы к влажному напылению

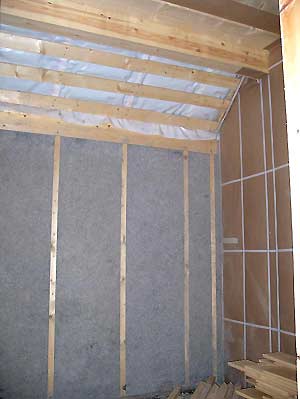

Перекрытия и перегородки перед изоляцией подшиваются крафт-бумагой и доской

Эковата напыляется и обрезается до слоя 150мм


Внутренние стены заполняются эковатой с плотностью около 50кг/куб. м.


Бесшовный слой утеплителя скрывает проводку


Стыки кровли и стены тщательно изолируются для предотвращения мостиков холода.

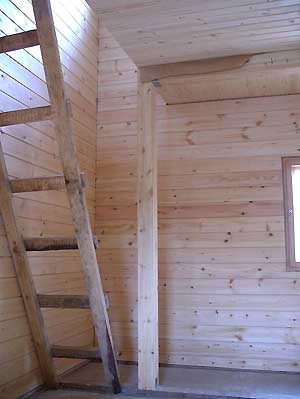

После интенсивной сушки и вентиляции стены зашиваются широкой вагонкой, устанавливаются батареи отопителей, розетки


Утепленный пол закрывается крафт-бумагой и готовится к чистовой отделке.

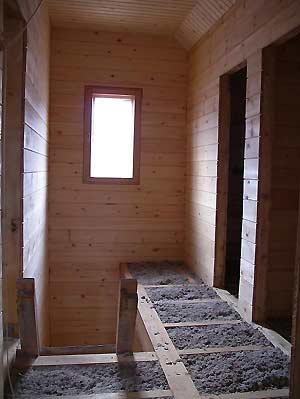

А так выглядит изолированное перекрытие в открытом состоянии.


Дом утеплен

Характеристики:

Один из вариантов: Фундамент буро-набивной, ростверковый. Каркас с наружной обшивкой виниловым сайдингом и вагонкой (гипсокартон) изнутри.

Вагонка – сайдинг

Слой

d(мм)

внутр.-1

вагонка сосна (гипсокартон)

12.5

2

Воздушная прослойка

20

3

диффуз. Гидроизоляция

1

4

утеплитель 'Эковата'

120

5

диффуз. Гидроизоляция

1

6

воздушная прослойка

20

наруж.-7

виниловый сайдинг

10

Σ, мм =

185

Эффективное теплосопротивление: Ro.= 3,40 m2.C/W. Норматив 3,06 m2.C/W

Тепловая инерция D= 17,6.

Сопротивление паропроницанию: Rп=1,38.

Сопротивление воздухопроницанию: Rа=150.

Всего по смете 1980000 руб. или за 1 кв. м. площади дома 13200 руб.

Хороший загородный домик. Тепло. Легко дышится. Простая, но очень родная, приятная отделка деревом. Срок службы 70-80 лет, а скорее всего и более, просто Эковата пока используется в мире только 80 лет.

Есть вариант - компромисс между прогрессом (технологичностью, высокой скоростью строительства и более низкой стоимостью каркасных технологий) и сомнениями потребителей (в первую очередь в надежности таких домов): Каркас с наружной обшивкой стекломагнезитовым листом и в полкирпича изнутри.

Кирпич – стекломагнезит

Слой

d(мм)

внутр.-1

гипсовая шпаклевка

5

2

штукатурка (извест.-песч. р-р)

15

3

кирпич. кладка силик. -1800кг/м3

120

4

целлюлозный утеплитель 'Эковата'

150

5

диффуз. гидроизол. под обреш? тку

20

6

воздушная прослойка

30

7

стекломагнезитовый лист 8мм

8

наруж.-8

шпаклевка

5

Σ, мм =

333

Эффективное теплосопротивление: Ro.= 3,47 m2.C/W. Норматив 3,06 m2.?C/W

Тепловая инерция D= 23,27.

Сопротивление паропроницанию: Rп=1,69.

Сопротивление воздухопроницанию: Rа=150

Всего по смете 2691722 руб. или за 1 кв. м. площади дома 17945 руб.

Довольно перспективное конструктивное решение. Так как объединяет плюсы как каркасной, так и традиционной технологии. Полкирпича 'по шнурку' изнутри обеспечит капитальность стены и позволит вешать на стены любые полки и картинки.
