Порошковый огнетушитель ОП-2, 5Ф

АКЦИОНЕРНОЕ ОБЩЕСТВО "МАШМИР"

ОК № 9.04.191

OK

ВЫПУСК 1

1998

ОТРАСЛЕВОЙ КАТАЛОГ Строительные, дорожные и коммунальные машины, оборудование и инструмент

Код OKП

Серия 6. ПОЖАРНАЯ ТЕХНИКА

ПОРОШКОВЫЙ ОГНЕТУШИТЕЛЬ ОП-2, 5Ф

(TV 12..474-95; ГОСТ )

Огнетушитель (рис.1) предназначен для ликвидации пожаров классов A, В и С на угольных и сланцевых шахтах и других отраслях в условиях умеренного климата при температуре окружающего воздуха от -30 до +40 °С; категория размещения 3 и 5.

Рис.1. Порошковый огнетушитель ОП-2,5 Ф

Пожар класса А — загорание твердых веществ в основном органического происхождения, сопровождающееся тлением.

Пожар класса В — загорание горючих жидкостей или плавящихся твердых веществ.

Пожар класса С — загорание газов, а также электрооборудования, находящегося под напряжением до 1140 В.

Принцип действия огнетушителя основан на использовании энергии сжатого воздуха — энергоносителя, заключенного и баллон, для выдачи огнетушащего порошка из сосуда огнетушителя.

Огнетушитель (рис.2) состоит из сосуда; запорной головки в сборе; баллона со сжатым воздухом; сифона; устройства для псевдоожижения огнетушащего порошка; вспушивателя; устройства для фиксации от самопроизвольного срабатывания — чеки; ручки.

Сосуд служит для хранения и псевдоожижения сжатым воздухом огнетушащего порошка.

Сосуд выполнен в виде цилиндра с верхним и нижнем днищами эллиптической формы. Верхнее днище имеет горловину для зарядки сосуда огнетушащим порошком и крепления запорной головки.

Запорная головка (рис.3) предназначена для герметизации сосуда и управления огнетушителем.

Рычаг 8 предназначен для приведения oгнетушителя в действие и осуществления прерывистой выдачи огнетушащего порошка из сосуда.

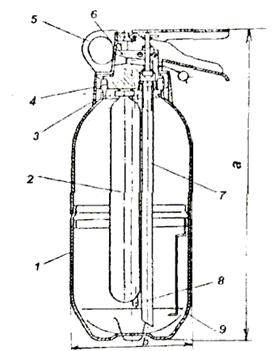

Рис.2. Общий вид порошкового огнетушителя ОП-2,5Ф:

1 - сосуд; 2 - баллон в сборе; 3 - кольцо; 4 - горловина; 5 - чека;

6 - головка в сборе; 7 - сифон; 8 - вспушитель; 9 - pыхлитель;

а - высота; h - диаметp

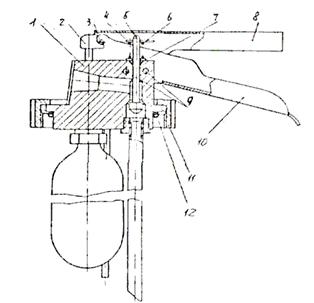

Рис.3. Головка в сборе:

1 - головка; 2 - пробойник; 3,9 - штифты; 4 - шплинт; 5 - клапан;

6 - пружина; 7,12 - кольцы; 8 - рычаг; 10 - ручка; 11 - гайка

Пробойник предназначен для прокола мембраны баллона со сжатым воздухом. Для предотвращения случайного срабатывания огнетушителя пробойник фиксируется относительно головки опломбированной предохранительной чекой.

Клапан предназначен для регулирования процесса выдачи огнетушащего порошка из сосуда огнетушителя. Управление клапаном — рычагом.

Баллон (рис.4) служит для хранения сжатого воздуха; сифон —для подачи воздушно-порошковой смеси в головку огнетушителя под регулировочный клапан.

Рис.4 Баллон в сборе:

1 - гайка; 2 - мембрана; 3 - дюза; 4 - баллон; 5 - этикетка

Устройство для псевдоожижения oгнетушащего порошка в сосуде огнетушителя сжатым воздухом повышает эффективность тушения за счет полноты выброса порошка. Псевдоожижение порошка сжатым воздухом, поступающим из баллона, осуществляется с помощью вспушивателя.

Внутри сосуда имеются три консольно расположенных упругих стержня для механического рыхления огнетущащего порошка в сосуде.

Ручка предназначена для переноски и манипулирования огнетушителем в процессе его работы.

Огнетушитель расположен на пожарных постах рядом с пожароопасными местами.

Остаток огнетушащего вещества в cocудe огнетушителя после полного его срабатывания составляет не более 10 % от массы заряда.

Усилие приведения в действие огнетушителя — не более 200 Н.

Вероятность безотказного срабатывания огнетушителя после одного года эксплуатации — не менее 0,9. Средний срок службы — 5 лет.

В комплект поставки входит порошковый огнетушитель, техническая документация и ЗИП.

При эксплуатации порошкового огнетушителя необходимо выполнять указания мер безопасности.

Хранить огнетушитель следует согласно условиям хранения по группе 5 ГОСТ .

Транспортирование oгнетушителя осуществляется в контейнере (поставка партия —до 24 oгнетушителей) всеми видами транспорта.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Огнетушащее вещество:

вид......................................... порошок марки П-2АП

(TУ 86)

масса, кг ................................................... 2

Вместимость сосуда, л........................... 2,5

Огнетушащая способность по тушению

модельного очага пожара класса В

(бензин А-76 летний ГОСТ 2084-77), м2...... 0,9

Продолжительность подачи огнетушащего

вещества, с ................................................. 8

Длина струи, м ............................................. 3

Удельная масса, кг/м2 .............................. 4,44

Габаритные размеры, мм:

высота огнетушителя (а) .........................

диаметр сосуда (b) .................................

Масса, кг:

сжатого воздуха в баллоне....................... 0, 018

огнетуши

ИЗГОТОВИТЕЛЬ ОАО "Макеевский завод "Факел"

Украина, Донецкая обл.,
