УТВЕРЖДАЮ:

Директор МОДА ГРАФИКА»

В. И. Овсянников

«___» __________ 2010 г.

ЖИЛЕТ ТРИКОТАЖНЫЙ

М009-10

ОДЕЖДА СПЕЦИАЛЬНАЯ В СТИЛЕ РОЗНИЧНОГО БРЕНДА

СЕТИ АЗС «ГАЗПРОМНЕФТЬ»

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

ТО

К ГОСТ , 7474-88

«Жилет трикотажный»

Дата введения

«___» __________ 2010 г.

СОГЛАСОВАНО:

Начальник

Департамента розничных продаж

нефть»

_______________ Л. Н Пилягин

«___» _____________2010 г.

М. П.

2010 г.

Настоящие техническое описание распространяется на одежду специальную в стиле розничного бренда сети АЗС «Газпромнефть» жилет трикотажный (далее жилет), предназначен для персонала торгового зала АЗС.

Изделие рекомендовано для выпуска в массовом производстве.

Размеры: от 88 до 132

Рост: от 158 до 188

За основу при разработке приняты:

размер: 48-50,

рост: 158-164.

1 ОПИСАНИЕ ВНЕШНЕГО ВИДА МОДЕЛИ

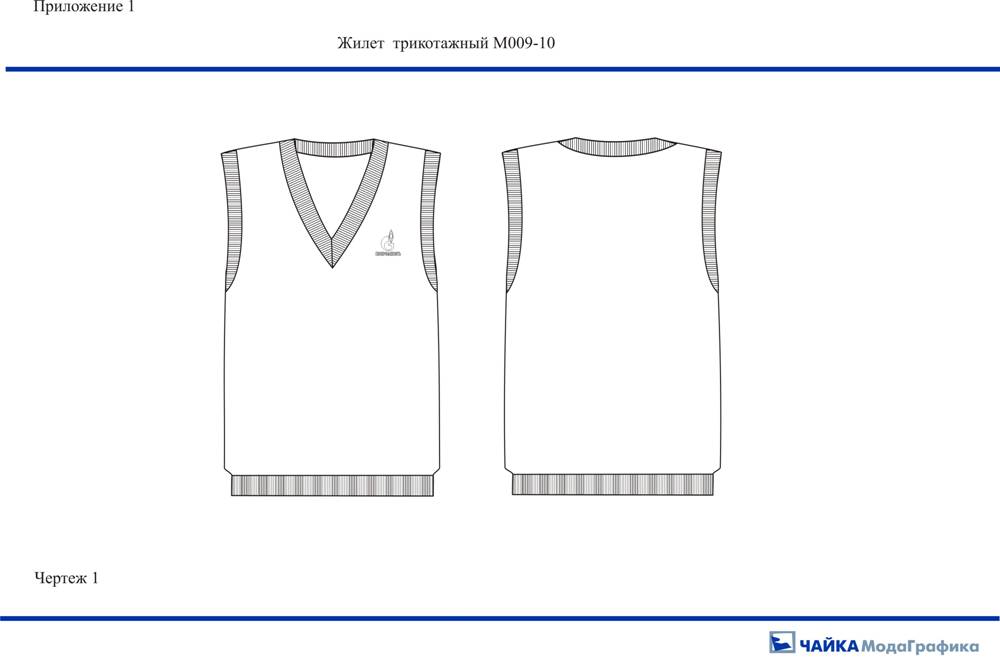

Жилет трикотажный унифицированный для мужчин и женщин (чертеж 1 и Приложение А, чертёж А.1) прямого силуэта спроектирован без застежки, с V – образным вырезом.

Перед и спинка жилета выполнены гладким переплетением, низ жилета переплетением ластик 1х1.

На левой полочке жилета расположен дополнительный логотип №1 компании «Газпром нефть».

Обтачка проймы и горловины выполнены переплетением ластик 1х1 и прикетлеваны.

2 ТРЕБОВАНИЯ ПО СОБЛЮДЕНИЮ СТИЛЯ РОЗНИЧНОГО БРЕНДА СЕТИ АЗС «Газпром нефть»

2.1 Общие требования:

При изготовлении жилета необходимо руководствоваться эскизом модели и его цветовым решением, представленным на чертеже 1.

Согласно стилю розничного бренда сети АЗС «Газпром нефть» – серый цвет

17-4020 ТРХ PANTONE TEXTILE Color Guide.

Цветовое решение – жилет серого цвета.

Цвет ниток – в тон пряжи.

2.2 Характерные признаки (родовые элементы фирменного стиля):

-  дополнительный логотип №1 компании «Газпром нефть» состоит из фирменного знака и логотипа выполнен методом вышивки;

2.3 Параметры расположения элементов стиля розничного бренда сети АЗС «Газпром нефть» в жилете даны на базовый размер в готовом изделии и должны соответствовать следующим данным:

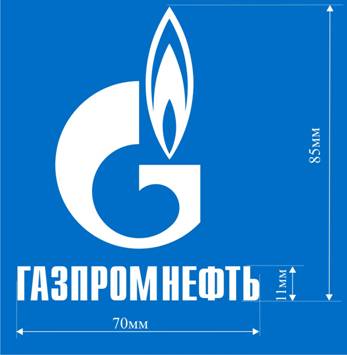

Дополнительный логотип №1 компании «Газпром нефть» размером 70х85 мм (Приложение Б, чертеж Б.1), расположен на левой полочке жилета Нижний край логотипа расположен над листочкой на расстоянии 1,3-1,5 см от входа в верхний карман и 1,3-1,5 см от верхнего угла листочки

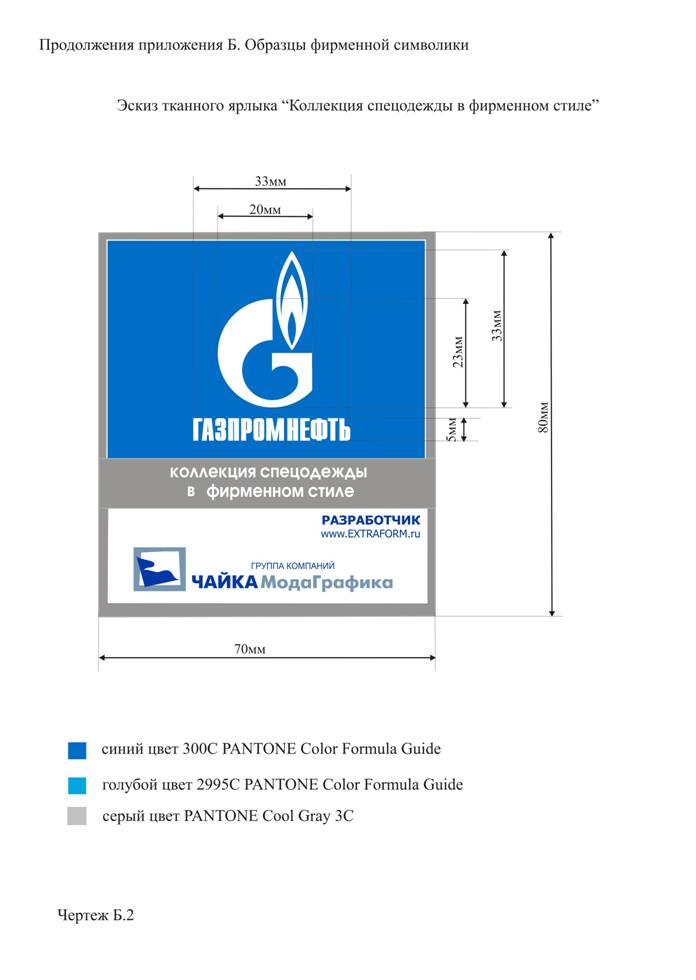

2.4 Образец фирменной символики должен соответствовать указанным в Приложении Б (чертеж Б.1).

3 ТРЕБОВАНИЯ К ПРЯЖЕ

3.1 Пряжа и комплектующие отечественного и импортного производства, применяемые при изготовлении жилета, должны соответствовать требованиям нормативной и технической документации на них, отвечать требованиям национальных и межгосударственных стандартов ЭКО-ТЕХ-100, сопровождаться документом, удостоверяющим их качество, и быть разрешены к применению органами Роспотребнадзора.

3.2 Пряжа и комплектующие должны иметь санитарно–эпидемиологические заключения, подтверждающие возможность их применения под заявленные настоящим ТО цели.

3.4 Перечень пряжи и комплектующих для изготовления жилета указан в таблице 1 «Перечень пряжи и комплектующих для изготовления жилета М009-10».

Чертеж 1

Чертеж 1

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ИЗГОТОВЛЕНИЮ ЖИЛЕТА

4.1 Требования к изготовлению– по ГОСТ 26115.

4.2 Определение сортности готовых изделий – по ГОСТ 1115.

4.3 Раскладку лекал и раскрой деталей жилета производят в соответствии с принятой технологией.

4.4 Рекомендуется изготовление жилета в соответствии с типовым технологическим режимом производства трикотажных изделий.

4.5 Ширина обтачки проймы и горловины 3,0 см в готовом виде.

4.6 Ширина резинки низа жилета 5,0 см в готовом виде.

4.7 Лента с символами по уходу и информацией по защитным свойствам, втачиваются в левый боковой шов на расстоянии 10,0-15,0 см от низа.

Таблица 1 Перечень пряжи и комплектующих для изготовления жилета М009-10

Наименование пряжи и

комплектующих

Состав сырья

Технические требования

Назначение материала

Пряжа 33х2х2 Текс

50% Шерсть

50% ПАН

Цвет чёрный

Основное полотно

Пряжа 33х2х2 Текс

100% Шерсть

Цвет чёрный

Основное полотно

Нитки № 45 ЛЛ

Лавсан, лавсан

Цвет белый

Настрачивание шеврона

Нитки № 35

100%ПЭ

Цвет чёрный

По назначению

Шеврон «Газпром нефть»

100%ПЭ

Многоцветная вышивка

Отворот шапки

Лента с символами по уходу и информацией о защитных свойствах

100%ПЭ

Цвет белый, черная печать

Затылочная часть

5 МАРКИРОВКА И УПАКОВКА

5.1 Маркировка жилета согласно требованиям настоящих ТО и ГОСТ 3897.

Каждая жилет при изготовлении должен иметь:

-  товарный ярлык – в обтачке горловины спинки (с указанием обозначения ТО);

-  ленту с символами по уходу.

5.2 Обозначение по защитным свойствам при маркировке - в соответствии с классификацией специальной одежды ГОСТ 12.4.103 (п.2).

5.3 Места крепления маркировки при изготовлении жилета трикотажного должны соответствовать образцу – эталону, требованиям настоящего технического описания и ГОСТ Р ИСО 3758, ГОСТ 3897.

5.4 Упаковка жилета – по ГОСТ 3897.

Таблица 3 Измерения жилета трикотажного М009-10

Таблица 4 Спецификация деталей кроя изделия

Номер измерения на чертеже

Наименование измерения

Обхват головы типовой фигуры человека

Допускаемое отклонение

53 - 56

57 - 62

Головной убор (чертёж 2)

1

Длина внутренней окружности

50

54

+ 1,0

2

Высота стенки

22,0

24,0

+ 0,3

3

Высота бортика

6,0

6,0

+ 0,4


6 РЕКОМЕНДАЦИИ ПО УХОДУ ЗА ИЗДЕЛИЕМ

ПАМЯТКА – ИНСТРУКЦИЯ ПО УХОДУ ЗА ЖИЛЕТОМ

ВО ВРЕМЯ ЭКСПЛУАТАЦИИ:

Пряжа – 50% или 100% шерсть

1  Ручная стирка.

2  Гладить при температуре нижней плиты утюга не более 110 °С.

3  Химическая чистка в домашних условиях запрещена.

4  Изделие нельзя подвергать воздействию отбеливающих веществ.

5  Сушить изделие в подвешенном состоянии.

Приложение В

(справочное)

Перечень документов, на которые даны ссылки в данном ТО.

ГОСТ 12.4.031-84

Средства индивидуальной защиты. Определение сортности.

ГОСТ 12.4.103-83

Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация.

ГОСТ 12.4.115-82

Средства индивидуальной защиты работающих. Общие требования к маркировке.

ГОСТ 3897-87

Изделия трикотажные. Маркировка, упаковка, транспортирование и хранение.

ГОСТ 7474-88

Изделия трикотажные верхние для женщин и девочек. Общие технические условия.

ГОСТ 9173-86

Изделия трикотажные. Правила приемки.

ГОСТ

Изделия швейные. Маркировка, упаковка, транспортирование и хранение.

ГОСТ

Изделия швейные. Классификация стежков, строчек и швов.



ГОСТ

Изделия текстильные. Символы по уходу.



ГОСТ

Изделия трикотажные верхние. Требования к пошиву.



ГОСТ

Изделия трикотажные верхние для мужчин и мальчиков. Общие технические условия.



ГОСТ

Средства индивидуальной защиты. Требования к стежкам, строчкам и швам.

ГОСТ Р ИСО

Изделия текстильные. Маркировка символами по уходу.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм

Номера листов (страниц)

Всего

листов

(страниц)

в докум.

докум.

Входящий № сопровод.

докум. и

дата

Под

пись

Дата

Изме-ненных

Заме-ненных

Новых

Изъятых
