Как сделать автомобильный сабвуфер своими руками

 просмотров


Как сделать автомобильный сабвуфер своими руками?

Наверное, я не открою большого секрета, если скажу, что небольшие по размеру динамики, которыми оборудуют аудиосистемы в автомобиле, не обеспечивают хорошее воспроизведение "басов" . Один из возможных способов решения этой проблемы также хорошо известен - дополнить стереосистему сабвуфером (общим для правого и левого стереоканалов усилителем со своим динамиком, который воспроизводит низкочастотные составляющие звукового диапазона до 200-250 Гц). Вот только стоит такой акустический агрегат с дополнительным усилителем едва ли не дороже всей стереосистемы вместе взятой. Поэтому я и решил сам взяться за его изготовление. Для сборки сабвуфера я приобрел 10-дюймовый низкочастотный динамик ALTRONIX E-RSW1039A (рис. 1), два электронных набора для радиолюбителей - "Активный блок обработки сигнала для сабвуферного канала" и "Мощный одноканальный усилитель низкой частоты" (МАСТЕР КИТ NM2117 и NM2034), 5 м специального кабеля (ROCAR HIENDPCOFC SPEAKER CABLE) для подключения акустической системы, корпус для сборки электроники (Z-4A), клеммы, разъемы, штекеры.

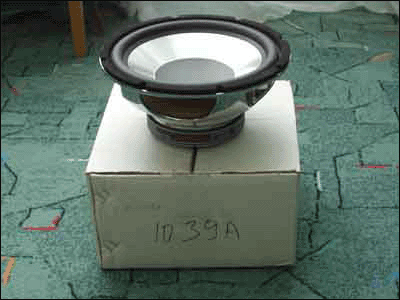

Рисунок 1. Низкочастотный динамик ALTRONIX E-RSW1039A

Но сначала пришлось заняться изготовлением корпуса акустической системы типа "закрытый ящик" с фазоинвертором (см. рис. 2).

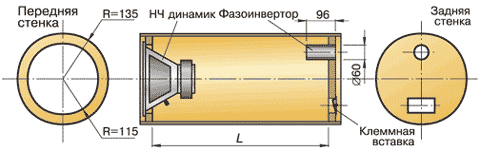

Рисунок 2. Конструкция корпуса акустического агрегата закрытого типа с фазоинвертором

Полезный объем корпуса V, диаметр d, длину l трубы фазоинвертора и другие параметры рассчитал на компьютере с помощью программы JBL SpeakerShop (для расчетов можно воспользоваться и этой программой). Все эти расчеты программа выполняет исходя из характеристик используемого динамика (полной добротности Qts, резонансной частоты Fs, эквивалентного объема Vas и т. д.). В моем случае получилось: d=60 мм, l=96 мм. Для динамиков другого типа эти параметры будут, естественно, другими, и в конструкцию акустического агрегата необходимо внести соответствующие изменения.

Проще всего в домашних условиях сделать корпус для сабвуфера в виде круглого бочонка, у которого динамик встроен в одно из донышек. При этом оба донышка можно вырезать электролобзиком из ДСП или многослойной фанеры (рис. 3), а цилиндрический корпус согнут из листа ДВП.

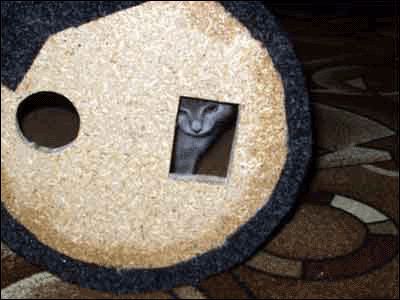

Рисунок 3. Оба круглых донышка корпуса выпилены лобзиком из ДСП

Сначала я сомневался в прочности такой конструкции и предполагал наклеить два слоя, но после завершения сборки все мои сомнения развеялись, так как корпус получился очень жестким и с ДВП в один слой. Согнуть же заготовку из листа ДВП в цилиндр оказалось довольно просто. Для этого ее достаточно распарить с внешней стороны, проглаживая утюгом через мокрую тяпку.

После того как лист ДВП был согнут, круглые донышки я вклеил ПВА и дополнительно закрепил скобками с помощью строительного степлера. Готовый корпус с внешней стороны обшил ковролином (наклеил и закрепил скобами) (рис. 4).

Рисунок 4. Готовый корпус обшивается ковролином

В заключение вклеил трубу фазоинвертора, закрепил на задней панели вставку с клеммами для подключения, подпаял провода и установил на место динамик. Все получилось очень неплохо (рис. 5).

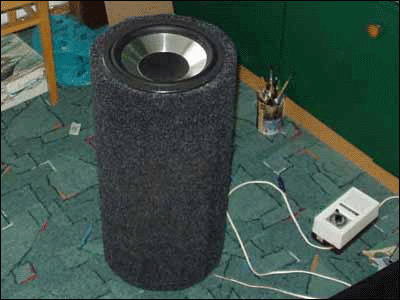

Рисунок 5. Акустический агрегат в собранном виде

Со сборкой электроники никаких проблем не возникло. В оба набора вложены довольно подробные и понятные инструкции, по которым все можно собрать и подключить легко и просто (рис. 6).

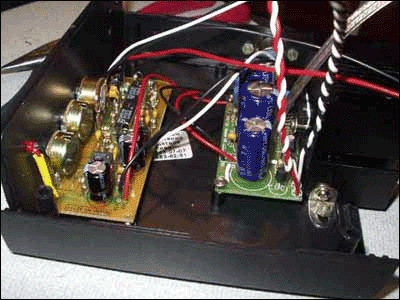

Рисунок 6. Со сборкой электроники из наборов МАСТЕР КИТ не возникло никаких проблем

Единственное, что сделал не по инструкции - вместо рекомендованного для микросхемы усилителя мощности радиатора площадью 600 см2 установил радиатор центрального процессора (разъем Socket 370) с вентилятором, оставшимся после модернизации компьютера. Замена оказалась вполне приемлемой.

И, наконец, электронику я специально вынес в отдельный корпус, хотя рациональнее было бы поместить ее в корпусе акустического агрегата, выгородив для этого специальный отсек. Но мне очень хотелось самому "покрутить" все эти ручки и настроить сабвуфер непосредственно в салоне автомобиля при прослушивании реальной "музыки" . Поэтому собранный усилитель я разместил в перчаточном боксе (рис. 7), а на его лицевую панель дополнительно установил отдельный выключатель питания.

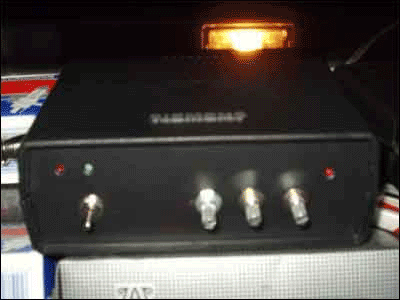

Рисунок 7. Электронный блок сабвуфера установлен в перчаточном боксе, называемом в просторечье "бардачком"

Звучит стереосистема с самодельным сабвуфером ничуть не хуже, чем с фирменным, а стоит в несколько раз дешевле. Но главное в том, что мне удалось это сделать своими руками.

Источник:  Мастер Кит
Автор:
Павел Парыгин г. Киев
