Система зажигания ВАЗ 2106

 просмотров

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Саратовский государственный технический университет

система зажигания ваз 2106

Методические указания
для выполнения практических работ
для студентов специальности 120100

Одобрено
редакционно-издательским советом Саратовского государственного технического университета

Саратов 2005

Возможные неисправности системы зажигания, их причины и методы устранения.

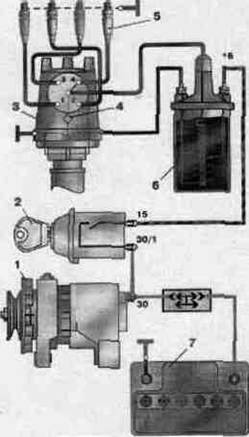

Рис.1 Схема соединений системы зажигания: 1 - генератор;

2 - выключатель зажигания; 3 - распределитель зажигания; 4-кулачок прерывателя; 5 - свечи зажигания; 6 - катушка зажигания;

7 - аккумуляторная батарея

Для проверки момента зажигания имеются три метки 2, 3 и 4 (рис. 2) на крышке механизма газораспределения и метка 1 на шкиве коленчатого вала, соответствующая в. м.т. поршня в первом и четвертом цилиндрах при совпадении с меткой 4 на крышке. Начальные углы опережения зажигания для различных двигателей и применяемых бензинов существенно отличаются. Проверить и установить момент зажигания можно с помощью стробоскопа в следующем порядке. Соедините зажим "+" стробоскопа с клеммой "+" аккумуляторной батареи, зажим "массы" — с клеммой "-" аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра. Обозначьте мелом для лучшей видимости метку 1 (см. рис 2) на шкиве коленчатого вала. Запустите двигатель и направьте мигающий поток света стробоскопа на метку на шкиве; если момент зажигания установлен правильно, то при холостом ходе двигателя положение видимой на шкиве метки 4 должно соответствовать справочным данным.

Установка момента зажигания

Рис. 2. Метки для установки момента зажигания: 1 - метка ВМТ на шкиве коленчатого вала; 2 - метка опережения зажигания на 10°; 3 - метка опережения зажигания на 5°; 4 - метка опережения зажигания на 0°

Для регулировки момента зажигания остановите двигатель, ослабьте гайку крепления распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус распределителя следует повернуть против часовой стрелки, а для уменьшения —по часовой стрелке. Затем снова проверьте установку момента зажигания. Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, действуя, как описано в инструкции на стенд.

Снятый с двигателя распределитель зажигания устанавливайте на место в следующем порядке.

Поверните коленчатый вал до начала такта сжатия в первом цилиндре, а затем, продолжая поворачивать коленчатый вал, совместите метку 1 с меткой 4. Снимите крышку с распределителя

зажигания и поверните ротор в такое положение, при котором его наружный контакт будет направлен в сторону контакта первого цилиндра на крышке распределителя.

Удерживая вал распределителя от проворачивания, вставьте его в гнездо на блоке цилиндров так, чтобы осевая линия, проходящая через пружинные защелки, была примерно параллельна осевой линии двигателя. Закрепите распределитель на блоке цилиндров, установите крышку, присоедините провода, проверьте и отрегулируйте установку момента зажигания.

Проверка и регулировка зазора между контактами прерывателя в распределителе зажигания

Проверять зазор между контактами прерывателя необходимо в следующем порядке.

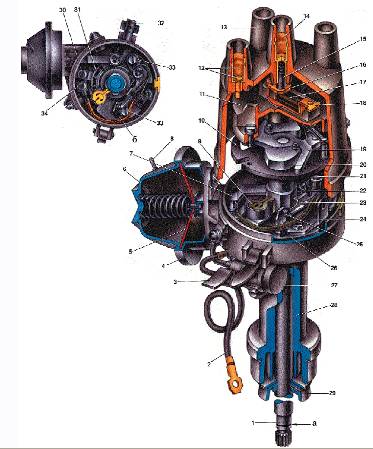

Рис. 3. Распределитель зажигания 30.3706: 1 - валик распределителя зажигания; 2-провод подвода тока к распределителю зажигания; 3 - защелка крепления крышки; 4-корпус вакуумного регулятора; 5 - диафрагма; 6 - крышка вакуумного регулятора; 7 - тяга вакуумного регулятора; 8 - патрубок для вакуумного шланга от карбюратора; 9 - смазочный фитиль (фильц) кулачка; 10 - опорная пластина регулятора опережения зажигания; 11 - ротор распределителя зажигания; 12 - боковой электрод с клеммой для провода к свече зажигания; 13 - крышка распределителя зажигания; 14 - центральная клемма для провода от катушки зажигания; 15 - центральный угольный электрод с пружиной; 16- центральный контакт ротора; 17- резистор для подавления радиопомех; 18 ~ наружный контакт ротора; 19 - ведущая пластина центробежного регулятора; 20 - грузик центробежного регулятора опережения зажигания; 21 - ось рычажка; 22 - кулачок прерывателя; 23 - рычажок прерывателя; 24 - стойка с контактами прерывателя; 25-контакты прерывателя; 26 - подвижная пластина прерывателя; 27 - конденсатор;28 - корпус распределителя зажигания; 29 -маслоотражательная муфта валика; 30-стопорная пластина подшипника; 31 - подшипник подвижной пластины прерывателя; 32 - корпус масленки;33 - винты крепления стойки с контактами прерывателя; 34 - винт клеммового зажима; а -канавка для отличия распределителей зажигания 30.3706; б - паз для перемещения стойки с контактами

Поставьте рычаг переключения передач в нейтральное положение и затормозите автомобиль стояночным тормозом. Снимите крышку с распределителя зажигания и, вращая коленчатый вал, установите кулачок прерывателя в такое положение, при котором контакты прерывателя будут максимально разомкнуты. Проверьте щупом величину зазора. Если она выходит за пределы 0,35-0,45 мм, то ослабив винты 33 (см. рис. 3). вставьте лезвие отвертки в паз "б" и поверните стойку прерывателя на нужную величину. После регулировки затяните винты 33 до упора.

Проверка приборов зажигания на стенде.

Распределитель зажигания

Перед установкой распределителя зажигания на стенд проверьте состояние контактов прерывателя, не заедает ли на оси рычажок с подвижным контактом и усилие прижатия контактов, которое должно быть 4,9-5,88 Н (500-600 гс). Проверьте износ текстолитовой колодки рычажка прерывателя. В случае износа установите требуемый зазор между контактами прерывателя. Если рычажок заедает на оси или ослабла его пружина, замените контактную группу.

Если контакты прерывателя загрязнены, пригорели или подверглись эрозии, то зачистите их бархатным надфилем. Применять для этой цели шлифовальную шкурку и другие абразивные материалы нельзя. После зачистки протрите контакты прерывателя замшей, смоченной в бензине. Затем оттяните рычажок, чтобы испарился бензин, и протрите контакты еще раз сухой замшей. Вместо эамши можно использовать любой материал, не оставляющий волокон. Контакты должны соприкасаться всей поверхностью. Если этого не происходит, то, подгибая кронштейн стойки, отрегулируйте положение неподвижного контакта. Нельзя подгибать рычажок с подвижным контактом.

Протрите крышку распределителя зажигания от грязи и масла. Слегка приподняв крышку распределителя зажигания проверьте, находится ли контакт ротора против электрода крышки в момент размыкания контактов прерывателя.

Проверка работы. Установите распределитель на контрольно-испытательный стенд для проверки приборов зажигания и соедините его с электродвигателем, частота вращения которого регулируется, Выполните соединения с катушкой зажигания и с аккумуляторной батареей стенда аналогично схеме системы зажигания. Четыре клеммы крышки соедините с искровыми разрядниками, зазор между электродами которых регулируется.

Установите зазор 5 мм между электродами разрядников, включите электродвигатель стенда и вращайте валик распределителя зажигания несколько минут по часовой стрелке с частотой 2000 об/мин. Затем увеличьте зазор между электродами до 10 мм и следите, нет ли внутренних разрядов в распределителе. Они выявляются по звуку или по ослаблению и перебою искрения на разряднике испытательного стенда.

Во время работы распределитель зажигания не должен производить шума при любой частоте вращения валика.

Снятие характеристик опережения зажигания.

Установите зазор 7 мм между электродами разрядника стенда. Включите электродвигатель стенда и вращайте валик распределителя зажигания с частотой 150-200 мин"1. По градуированному диску стенда отметьте значение в градусах, при котором наблюдается одно из четырех искрений.

Рис.4. Характеристика центробежного регулятора распределителя зажигания: А - угол опережения зажигания, град; п - частота вращения валика распределителя зажигания, мин-1

Повышая ступенчато частоту вращения на 200-300 мин'1, определяйте по диску число градусов опережения зажигания, соответствующее частоте вращения валика распределителя зажигания. Полученную характеристику центробежного регулятора опережения зажигания сопоставьте с характеристикой на рис. 4.

Для снятия характеристики вакуумного регулятора опережения зажигания соедините штуцер вакуумного регулятора с вакуумным насосом стенда. Включите электродвигатель стенда и вращайте валик распределителя зажигания с частотой 1000 мин'1. По градуированному диску отметьте значение в градусах, при котором происходит одно из четырех искрений.

Рис.5. Характеристика вакуумного регулятора распределителя зажигания: А-угол опережения зажигания, град.

Плавно увеличивая разрежение, через каждые 20 мм рт. ст. отмечайте число градусов опережения зажигания относительно первоначального значения. Полученную характеристику сравните с характеристикой на рис. 5. Обратите внимание на четкость возврата в исходное положение после снятия вакуума подвижной пластины 26 (рис. 3) прерывателя, Проверка угла замкнутого состояния контактов. Включите электродвигатель стенда и доведите

частоту вращения валика распределителя зажигания до 1000 мин'1. По освещенным участкам шкалы замерьте величину угла замкнутого состояния контактов, которая должна быть 55±3°. Затем проверьте углы между моментами размыкания контактов по цилиндрам относительно первого (асинхронизм), которые не должны отличаться от номинальных более чем на ±1°.

Проверка сопротивления изоляции. Сопротивление изоляции между различными клеммами и " массой" должно быть проверено мегомметром. Сопротивление между низковольтной клеммой прерывателя и "массой" измеряйте при разомкнутых контактах прерывателя. Сопротивление изоляции при 25±5°С должно быть не менее 10 МОм.

Проверка конденсатора. Емкость конденсатора, замеряемая в диапазоне частоты между 50 и 1000 Гц, должна находиться в пределах 0,20-0,25 мкФ.

Катушка зажигания

У катушки зажигания проверяют сопротивление обмоток и сопротивление изоляции - Сопротивление первичной обмотки при 20°С должно составлять 3,07-3,5 Ом, а вторичной обмотки - кОм. Сопротивление изоляции на "массу" должно быть не менее 50 МОм.

Свечи зажигания

Если замечаются перебои в зажигании, особенно в одном или нескольких цилиндрах, необходимо проверить состояние свечей.

Перед испытанием свечи зажигания с нагаром или загрязненные очистите на специальной установке струей песка и продуйте сжатым воздухом.

Если нагар светло-коричневого цвета, то его можно не удалять, так как он появляется на исправном двигателе и не нарушает работы системы зажигания.

После очистки осмотрите свечи и отрегулируйте зазор между электродами. Если на изоляторе свечи имеются сколы, трещины или повреждена приварка бокового электрода, то свечу замените. Зазор между электродами свечи проверяйте круглым проволочным щупом. Проверять зазор плоским щупом нельзя, так как при этом не учитывается выемка на боковом электроде, которая образуется при работе свечи. Зазор регулируйте подгибанием только бокового электрода свечи. Центральный электрод не подгибайте, так как этим можно вызвать поломку керамического изолятора. Испытание на герметичность. Вверните свечу в соответствующее гнездо на стенде и затяните динамометрическим ключом моментом 3,2-4 кгс-м. Создайте в камере стенда давление 20 кгс/см2. Накапайте из масленки на свечу несколько капель масла или керосина; если герметичность нарушена, то будут выходить пузырьки воздуха обычно между изолятором и корпусом свечи.

Электрическое испытание. Вверните свечу в гнездо на стенде и затяните указанным выше моментом, Отрегулируйте зазор между электродами разрядника на 12 мм, что соответствует напряжению 18 кВ, а затем насосом создайте давление 6 кгс/см2. Установите наконечник провода высокого напряжения на свечу и подайте на нее импульсы высокого напряжения. Если в окуляре стенда наблюдается полноценная искра, то свеча считается отличной. Если искрение происходит между электродами разрядника, то следует понизить давление в приборе и проверить, при каком давлении наступает искрообразование между электродами свечи. Если оно начинается при давлении ниже 3 кгс/см2, то свеча — дефектная. Допускается несколько искрений на разряднике; если искрообразование отсутствует на свече и на разряднике, то надо полагать, что на изоляторе свечи имеются трещины и что разряд происходит внутри, между "массой" и электродами. Такая свеча выбраковывается.

Выключатель зажигания

Выключатель зажигания установлен на кронштейне вала рулевого управления, состоит из корпуса 2 ( рис.6) с замком и противоугонным устройством и контактной части. У выключателя зажигания проверяется правильность замыкания контактов при различных положениях ключа (см. табл. 7-4) и работа противоугонного устройства. Напряжение от аккумуляторной батареи и генератора подводится к контактам "30" и "30/1". Свободный штекер "1МТ" служит для подключения радиоприемника. Запорный стержень 1 противоугонного устройства должен выдвигаться, если ключ установить в положение 111 (стоянка) и вынуть из замка. Запорный стержень должен утапливаться после поворота ключа из положения 111 (стоянка) в положение 0 (выключено). Ключ должен выниматься из замка только в положении III. При установке контактной части в корпус выключателя ее надо располагать так, чтобы штекеры "15" и "30" находились со стороны запорного стержня 1, при этом широкий выступ "а" контактной части войдет в широкий паз корпуса выключателя.

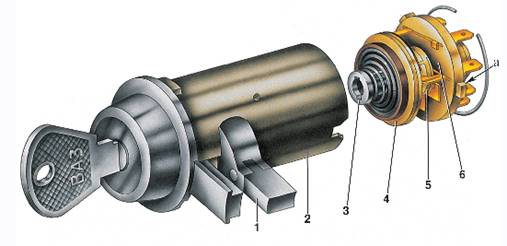

Рис. 6. Выключатель зажигания: 1 - запорный стержень;

2 - корпус выключателя зажигания;3 - валик;4 - контактный диск; 5 - контактная втулка; 6 - колодка; а - широкий выступ контактной части

Проверка элементов для подавления радиопомех

К элементам для подавления радиопомех относятся провода высокого напряжения с распределенным сопротивлением 2000±200 Ом/м и помехоподавительный резистор в роторе распределителя зажигания сопротивлением Ом. Работоспособность этих элементов проверяется омметром.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1. Ознакомится с руководством по выполнению практической работы, получить задание преподавателя.

2. Изучить материалы методических указаний и дополнительной литературы.

3. Подготовить отчет.

ОФОРМЛЕНИЕ ОТЧЕТА

Отчет представляется каждым студентом в письменном виде и должен содержать следующие вопросы:

1. Название работы.

2. Цель работы.

3. Методику проверки системы зажигания автомобиля, схему соединений, перечень основных неисправностей и способы их устранения.

4. Вывод по результатам работы.

На отчете должны быть указаны номер группы и фамилия студен­та, представившего отчет.

система зажигания ваз 2106

Методические указания
для выполнения практических работ
для студентов специальности 120100

Составили: ТОРМАНОВ Сергей Яковлевич

Рецензент:

Редактор:

Лицензия ИД № 000 от 14.11.01

Подписано в печать Формат 60´84 1/16

Бум. тип. Усл. печ. л. 1,6 Уч.-изд. л. 1,6

Тираж 100 экз. Заказ Бесплатно

Саратовский государственный технический университет

410054 7

Копипринтер СГТУ, 410054 7
