Знаки применяемые на лесозаготовках, аншлаги агитационные, знаки ГОСТ

 просмотров

Знаки применяемые на лесозаготовках, аншлаги агитационные, знаки ГОСТ

Знак «Проход и проезд запрещен. Валка леса!»

ГОСТ Р.12.4..ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Код знака: 21 – Запрещение (ПРОЧИЕ ОПАСНОСТИ ИЛИ ОПАСНЫЕ ДЕЙСТВИЯ)Применять для обозначения опасности, не предусмотренной настоящим стандартом. Знак необходимо использовать с поясняющей надписью. В конкретном случае, надпись, поясняющая знак «Проход и проезд запрещен. Валка леса»

1 - основная поверхность; 2 - кант; 3 - кайма; 4 - поперечная полоса

Доля красного сигнального цвета от общей площади запрещающего знака должна составлять не менее 35%.

Красная поперечная полоса выполняется под углом 45° к горизонтали с наклоном слева сверху направо вниз.

Красная поперечная полоса не должна прерываться графическим символом знака.

Графический символ должен быть черного цвета.

Допускается применять запрещающие знаки с поясняющей надписью в центре знака. При этом красную поперечную полосу не наносят. Надпись следует выполнять черным или красным цветом.

«Знак Внимание! Вывозка леса»

Выписка ИЗ ГОСТ Р.12.4.: «Комбинированные знаки безопасности должны иметь прямоугольную форму и содержать одновременно основной знак безопасности и дополнительный знак с поясняющей надписью.

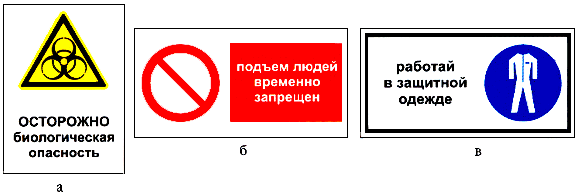

Примеры выполнения комбинированных знаков безопасности представлены на рисунке 8.

а - текст расположен ниже знака безопасности; б - текст расположен справа от знака безопасности;

в - текст расположен слева от знака безопасности

Рисунок 8 - Примеры выполнения комбинированных знаков безопасности

Цвет прямоугольного блока комбинированного знака - белый.

Цвет фона поясняющей надписи - белый или цвета основного знака безопасности.

Цвет поясняющей надписи - черный для белого или желтого фона; красный для белого фона; белый для красного, синего или зеленого фона.

Цвет каймы - черный или красный.

Цвет канта - белый.

W 09

Внимание.

Опасность (прочие опасности)

Применять для привлечения внимания к прочим видам опасности, не обозначенной настоящим стандартом. Знак необходимо использовать вместе с дополнительным знаком безопасности с поясняющей надписью


Аншлаги «Берегите лес от пожара»

Общепринятые размеры:

- фото-аншлаги 0,8 х 1, 1х1,2м.

- аншлаги с предупреждающим текстом 1 х 1,2м., 1х 1,5 м.

1х0,8м. ЛА-30

Примеры аншлагов, разработанные компанией Агитация г. Петрозаводск

ЛА-8 ЛА-11 ЛА-12

ЛА-13 ЛА-14 ЛА-20

ЛА-22 ЛА-23 ЛА-24


1 х 1,2 м. ЛА-3 ЛА-5 ЛА-9

ЛА-10 ЛА-15 ЛА-16

1х1,5 м. ЛА-25 1х1,5 м. ЛА-27 1 х 0,8 м. ЛА-31

www.

ГОСТ Р 12.4.

ЦВЕТА СИГНАЛЬНЫЕ, ЗНАКИ БЕЗОПАСНОСТИ И РАЗМЕТКА СИГНАЛЬНАЯ

Общие положения
Работодатель или администрация организации должны:
-определять виды и места опасности на производственных, общественных объектах и в иных местах, исходя из условий обеспечения безопасности;
-обозначать виды опасности, опасные места и возможные опасные ситуации сигнальными цветами, знаками безопасности и сигнальной разметкой;
-проводить выбор соответствующих знаков безопасности (при необходимости подбирать текст поясняющих надписей на знаках безопасности);
-определять размеры, виды и исполнения, степень защиты и места размещения (установки) знаков безопасности и сигнальной разметки;
-обозначать с помощью знаков безопасности места размещения средств личной безопасности и средств, способствующих сокращению возможного материального ущерба в случаях возникновения пожара, аварии или другой чрезвычайной ситуации
Размер знака

Расстояние опознания, м

Запр. и предп. знаки

Предупр. знаки

Знаки пожарной безопасности, эвакуационные знаки, знаки медицинского и санитарного назначения, указательные знаки

Диаметр круга, мм

Длина стороны треуг., мм

Длина стороны кв., мм

Высота прямоуг., мм

Длина стороны прямоуг., мм

1

50

50

50

50

50

2

80

100

80

80

160

3

100

100

100

100

200

4

100

150

100

100

200

5

150

150

150

150

300

6

150

200

150

150

300

7-8

200

250

200

200

400

9-10

250

300

250

250

500

11-12

300

400

300

300

600

13-14

350

450

350

350

700

15-16

400

500

400

400

800

17-18

450

550

450

450

900

19-20

500

600

500

500

1000

21-22

550

700

550

550

1100

23-24

600

750

600

600

1200

25

650

800

650

650

1300

Запрещающие знаки безопасности

ГОСТ Р 12.4..

Вид

Запрещающие знаки безопасности: Запрещается курить, Не курить

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается пользоваться открытым огнем и курить

Запрещающие знаки безопасности ГОСТ Р 12.4.: Проход запрещен

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается тушить водой

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается использовать в качестве <a title=питьевой воды" width="60" height="60"/>

Запрещающие знаки безопасности ГОСТ Р 12.4.: Доступ посторонним запрещен

Код

P01

P02

P03

P04

P05

P06

Вид

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается движение средств напольного транспорта

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается прикасаться. Опасно

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается прикасаться. Корпус под напряжением

Запрещающие знаки безопасности ГОСТ Р 12.4.: Не включать!

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается работа (присутствие) людей со стимуляторами сердечной деятельности

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается загромождать проходы и (или) складировать

Код

P07

P08

P09

P10

P11

P12

Вид

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается подъем (спуск) людей по шахтному стволу (запрещается транспортировка пассажиров)

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается вход (проход) с животными

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается работа (присутствие) людей, имеющих металлические имплантанты

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается разбрызгивать воду

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается пользоваться мобильным (сотовым) телефоном или переносной рацией

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается иметь при себе металлические предметы (часы и т.п.)

Код

P13

P14

P16

P17

P18

P27

Вид

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается принимать пищу

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается подходить к элементам оборудования с маховыми движениями большой амплитуды

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается брать руками. Сыпучая масса (Непрочная упаковка)

Запрещающие знаки безопасности ГОСТ Р 12.4.: Запрещается пользоваться лифтом для подъема (спуска) людей

Предупреждающие знаки безопасности.

ГОСТ Р 12.4..

Вид

Предупреждающие знаки безопасности ГОСТ 12.4.: Пожароопасно. Легковоспламеняющиеся вещества

Предупреждающие знаки безопасности ГОСТ 12.4.: Взрывоопасно

Предупреждающие знаки безопасности ГОСТ 12.4.: Опасно. Ядовитые вещества

Предупреждающие знаки безопасности ГОСТ 12.4.: Опасно. Едкие и коррозионные вещества

Предупреждающие знаки безопасности ГОСТ 12.4.: Опасно. Радиоактивные вещества или ионизирующее излучение

Код

W01

W02

W03

W04

W05

Вид

Предупреждающие знаки безопасности ГОСТ 12.4.: Опасно. Возможно падение груза

Предупреждающие знаки безопасности ГОСТ 12.4.: Внимание. Автопогрузчик

Предупреждающие знаки безопасности ГОСТ 12.4.: Предуреждающие знаки безопасности: Опасность поражения электрическим током

Предупреждающие знаки безопасности ГОСТ 12.4.: Внимание. Опасность (Прочие опасности)

Предупреждающие знаки безопасности ГОСТ 12.4.: Опасно. Лазерное излучение

Код

W06

W07

W08

W09

W10

Вид

Предупреждающие знаки безопасности ГОСТ 12.4.: Пожароопасно. Окислитель

Предупреждающие знаки безопасности ГОСТ 12.4.: Внимание. Электромагнитное поле

Предупреждающие знаки безопасности ГОСТ 12.4.: Внимание. Магнитное поле

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Малозаметное препятствие

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Возможность падения с высоты

Код

W11

W12

W13

W14

W15

Вид

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Биологическая опасность (Инфекционные вещества)

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Холод

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Вредные для здоровья <a title=аллергические (раздражающие) вещества" width="52" height="47"/>

Предупреждающие знаки безопасности ГОСТ 12.4.: Газовый баллон

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Аккумуляторные батареи

Код

W16

W17

W18

W19

W20

Вид

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Режущие валы

Предупреждающие знаки безопасности ГОСТ 12.4.: Внимание. Опасность зажима

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Возможно опрокидывание

Предупреждающие знаки безопасности ГОСТ 12.4.: Внимание. Автоматическое включение (запуск) оборудования

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Горячая поверхность

Код

W22

W23

W24

W25

W26

Вид

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Возможно травмирование рук

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Скользко

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Возможно затягивание между вращающимися элементами

Предупреждающие знаки безопасности ГОСТ 12.4.: Осторожно. Сужение прохода (проезда)

Код

W27

W28

W29

W30

Предписывающие знаки безопасности

ГОСТ Р 12.4..

Вид

Предписывающие знаки безопасности ГОСТ Р 12.4.: Предписывающие знаки безопасности: Работать в защитных очках

Предписывающие знаки безопасности ГОСТ Р 12.4.: Работать в защитной каске (шлеме)

Предписывающие знаки безопасности ГОСТ Р 12.4.: Работать в защитных наушниках

Предписывающие знаки безопасности ГОСТ Р 12.4.: Работать в средствах индивидуальной защиты органов дыхания

Предписывающие знаки безопасности ГОСТ Р 12.4.: Работать в защитной обуви

Код

M01

M02

M03

M04

M05

Вид

Предписывающие знаки безопасности ГОСТ Р 12.4.: Работать в защитных перчатках

Предписывающие знаки безопасности ГОСТ Р 12.4.: Работать в защитной одежде

Предписывающие знаки безопасности ГОСТ Р 12.4.: Работать в защитном щитке

Предписывающие знаки безопасности ГОСТ Р 12.4.: Работать в предохранительном (страховочном) поясе

Предписывающие знаки безопасности ГОСТ Р 12.4.: Проход здесь

Код

M06

M07

M08

M09

M10

Вид

Предписывающие знаки безопасности ГОСТ Р 12.4.: Общий предписывающий знак (прочие предписания)

Предписывающие знаки безопасности ГОСТ Р 12.4.: Переходить по надземному переходу

Предписывающие знаки безопасности ГОСТ Р 12.4.: Отключить штепсельную вилку

Предписывающие знаки безопасности ГОСТ Р 12.4.: Отключить перед работой

Предписывающие знаки безопасности ГОСТ Р 12.4.: Курить здесь

Код

M11

M12

M13

M14

M15

Эвакуационные знаки безопасности

ГОСТ Р 12.4..

Вид

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Выход здесь (левосторонний)

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Выход здесь (правосторонний)

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направляющая стрелка

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направляющая стрелка под углом в 45 градусов

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Звакуационные знаки безопасности: Направление к эвакуационному выходу направо

Код

E01-01

E01-02

E02-01

E02-02

E03

Вид

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу налево

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу направо вверх

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу налево вверх

Код

E04

E05

E06

Вид

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу направо вниз

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу налево вниз

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Указатель двери эвакуационного выхода (правосторонний)

Код

E07

E08

E09

Вид

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Указатель двери эвакуационного выхода (левосторонний)

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу прямо

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу прямо

Код

E10

E11

E12

Вид

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу по лестнице вниз

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу по лестнице вниз

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу по лестнице вверх

Код

E13

E14

E15

Вид

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Направление к эвакуационному выходу по лестнице вверх

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Для доступа вскрыть здесь

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Открывать движением от себя

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Открывать движением на себя

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Для открывания сдвинуть

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Пункт (место) сбора

Код

E16

E17

E18

E19

E20

E21

Вид

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Указатель выхода

Эвакуационные знаки безопасности ГОСТ Р 12.4.: Указатель запасного выхода

Код

E22

E23

Знаки пожарной безопасности

ГОСТ Р 12.4..

Вид

Знаки пожарной безопасности ГОСТ Р 12.4.: Направляющая стрелка

Знаки пожарной безопасности ГОСТ Р 12.4.: Пожарный кран

Знаки пожарной безопасности ГОСТ Р 12.4.: Пожарная лестница

Знаки пожарной безопасности: Огнетушитель

Знаки пожарной безопасности ГОСТ Р 12.4.: Телефон для использования при пожаре (в том числе, телефон прямой связи с <a title=пожарной охраной)" width="60" height="60"/>

Знаки пожарной безопасности ГОСТ Р 12.4.: Место размещения средств противопожарной защиты

Код

F01-01

F02

F03

F04

F05

F06

Вид

Знаки пожарной безопасности ГОСТ Р 12.4.: Пожарный водоисточник

Знаки пожарной безопасности ГОСТ Р 12.4.: Пожарный сухотрубный стояк

Знаки пожарной безопасности ГОСТ Р 12.4.: Пожарный гидрант

Знаки пожарной безопасности ГОСТ Р 12.4.: Кнопка включения установок (систем) пожарной автоматики

Знаки пожарной безопасности ГОСТ Р 12.4.: Звуковой оповещатель пожарной тревоги

Код

F07

F08

F09

F10

F11

Знаки медицинского и санитарного назначения

ГОСТ Р 12.4..

Вид

Знаки медицинского и санитарного назначения ГОСТ Р 12.4.: Аптечка первой медицинской помощи

Знаки медицинского и санитарного назначения ГОСТ Р 12.4.: Средства выноса (эвакуации) пораженных

Знаки медицинского и санитарного назначения ГОСТ Р 12.4.: Пункт приема гигиенических процедур (душевые)

Знаки медицинского и санитарного назначения ГОСТ Р 12.4.: Пункт обработки глаз

Знаки медицинского и санитарного назначения ГОСТ Р 12.4.: Медицинский кабинет

Знаки медицинского и санитарного назначения ГОСТ Р 12.4.: Телефон связи с медицинским пунктом (<a title=скорой медицинской помощью)" width="60" height="60"/>

Код

EC01

EC02

EC03

EC04

EC05

EC06

Указательные знаки безопасности

ГОСТ Р 12.4..

Вид

Указательные знаки безопасности ГОСТ Р 12.4.: Пункт (место) приема пищи

Указательные знаки безопасности ГОСТ Р 12.4.: Питьевая вода

Указательные знаки безопасности ГОСТ Р 12.4.: Указательные знаки безопасности: Место курения

Код

D01

D02

D03

Комбинированные знаки

Комбинированные знаки безопасности должны иметь прямоугольную форму и содержать одновременно основной знак безопасности и дополнительный знак с поясняющей надписью.

подъем людей временно запрещен

Осторожно! Биологическая опасность

работай в защитной одежде


Групповые знаки

Групповые знаки, содержащие на одном прямоугольном блоке два или более основных знака безопасности с соответствующими поясняющими надписями, следует использовать для одновременного изложения комплексных требований и мер по обеспечению безопасности.

внимание

при пожаре

Плакаты по электробезопасности

Инструкция по применению и испытанию средств защиты, используемых в электроустановках от 01.01.01 г.

Вид

Плакаты по электробезопасности: Не включать, работают люди

Плакаты по электробезопасности: Не включать, работа на линии

Плакаты по электробезопасности: Не открывать, работают люди

Код

2.1

2.2

2.3

Вид

Плакаты по электробезопасности: Работа под напряжением, повторно не включать

Плакаты по электробезопасности: Электрическое напряжение

Плакаты по электробезопасности: Стой! Напряжение

Код

2.4

2.5

2.7

Вид

Плакаты по электробезопасности: Испытание, опасно для жизни

Плакаты по электробезопасности: Не влезай! Убьет

Плакаты по электробезопасности: Опасное электрическое поле, без средств защиты проход запрещен

Код

2.8

2.9

2.10

Вид

Плакаты по электробезопасности: Работать здесь

Плакаты по электробезопасности: Влезать здесь

Плакаты по электробезопасности: Заземлено

Код

2.11

2.12

2.13

Мы в соцсетях:


Подпишитесь на рассылку:
Посмотрите по Вашей теме:

Понятия


Проекты по теме:

Основные порталы, построенные редакторами

Бизнес и финансы

Бизнес: • БанкиБогатство и благосостояниеКоррупция(Преступность)МаркетингМенеджментИнвестицииЦенные бумагиНедвижимость(Аренда)ПрофессииРаботаТорговляУслугиФинансыБюджетФинансовые услугиКредитыКомпанииЭкономикаМакроэкономикаМикроэкономикаНалоги
Промышленность: • МеталлургияНефтьСельское хозяйствоЭнергетика
СтроительствоАрхитектураИнтерьерПолы и перекрытияПроцесс строительстваСтроительные материалыТеплоизоляцияЭкстерьер

Домашний очаг

ДомДачаСадоводствоДетиАктивность ребенкаИгрыКрасотаЖенщины(Беременность)СемьяХобби
Здоровье: АнатомияБолезниВредные привычкиДиагностикаНародная медицинаПервая помощьПитаниеФармацевтика

Мир

Регионы: АзияАмерикаАфрикаЕвропаПрибалтикаЕвропейская политикаОкеанияГорода мира
Россия: • МоскваКавказЭкономикаРегионы РоссииПрограммы регионов
История: СССРИстория РоссииРоссийская ИмперияВремя2016 год
Окружающий мир: Животные • (Домашние животные) • НасекомыеРастенияПриродаКатаклизмыКосмосКлиматСтихийные бедствия

Образование и наука

Наука: Контрольные работыНаучно-технический прогрессПедагогикаРабочие программыФакультетыМетодические рекомендацииШкола
Предметы: БиологияГеографияГеологияИсторияЛитератураЛитературные жанрыЛитературные героиМатематикаМедицинаМузыкаПравоЖилищное правоЗемельное правоУголовное правоКодексыПсихология (Логика) • Русский языкСоциологияФизикаФилологияФилософияХимияЮриспруденция

Общество

БезопасностьГражданские права и свободыИскусство(Музыка)Культура(Этика)Мировые именаПолитика(Геополитика)(Идеологические конфликты)ВластьЗаговоры и переворотыГражданская позицияМиграцияРелигии и верования(Конфессии)ХристианствоМифологияРазвлеченияМасс МедиаСпорт (Боевые искусства)ТранспортТуризм
Войны и конфликты: АрмияВоенная техникаЗвания и награды

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовМуниципалитетыМуниципальные районыМуниципальные образованияМуниципальные программыБюджетные организацииОтчетыПоложенияПостановленияРегламентыТермины(Научная терминология)

Техника

АвиацияАвтоВычислительная техникаОборудование(Электрооборудование)РадиоТехнологии(Аудио-видео)(Компьютеры)

Каталог авторов (частные аккаунты)

Авто

АвтосервисАвтозапчастиТовары для автоАвтотехцентрыАвтоаксессуарыавтозапчасти для иномарокКузовной ремонтАвторемонт и техобслуживаниеРемонт ходовой части автомобиляАвтохимиямаслатехцентрыРемонт бензиновых двигателейремонт автоэлектрикиремонт АКППШиномонтаж

Бизнес

Автоматизация бизнес-процессовИнтернет-магазиныСтроительствоТелефонная связьОптовые компании

Досуг

ДосугРазвлеченияТворчествоОбщественное питаниеРестораныБарыКафеКофейниНочные клубыЛитература

Технологии

Автоматизация производственных процессовИнтернетИнтернет-провайдерыСвязьИнформационные технологииIT-компанииWEB-студииПродвижение web-сайтовПродажа программного обеспеченияКоммутационное оборудованиеIP-телефония

Инфраструктура

ГородВластьАдминистрации районовСудыКоммунальные услугиПодростковые клубыОбщественные организацииГородские информационные сайты

Наука

ПедагогикаОбразованиеШколыОбучениеУчителя

Товары

Торговые компанииТоргово-сервисные компанииМобильные телефоныАксессуары к мобильным телефонамНавигационное оборудование

Услуги

Бытовые услугиТелекоммуникационные компанииДоставка готовых блюдОрганизация и проведение праздниковРемонт мобильных устройствАтелье швейныеХимчистки одеждыСервисные центрыФотоуслугиПраздничные агентства
