Волоконно-оптические системы передачи и кабели (стр. 7 )

сельских ВОЛС наличие металлических элементов в оптических кабелях не­значительно изменит характер ожидаемого процентного распределения при­чин повреждений.

В указанные выше процентные соотношения не вошли повреждения из-за старения оптических волокон, их вероятность появления будет рассмотрена ниже.

11.3. Расчет показателей надежности

11.3.1. Особенности расчета показателей надежности

В волоконно-оптических линиях связи имеет место новый по сравнению с традиционными кабельными линиями связи внутренний источник отказов •— обрывы ОВ, вызванные старением кварцевого стекла. Это предопределяет особенности расчета показателей надежности ВОЛС. При оценке срока служ­бы ВОЛС следует учитывать возможность значительного увеличения затуха­ния после восстановления связи.

Количественно надежность ВОЛС может быть выражена вероятностью безотказной работы, определяемой по формуле

где Li — длина i-гo участка (считается, что ВОЛС состоит из нескольких участков с одинаковыми условиями эксплуатации); Т — промежуток времени, для которого определяется вероятность безотказной работы; Λi— интенсив­ность отказов для i-гo участка.

Интенсивность отказов за определенный промежуток времени представ­ляется суммой составляющих, обусловленных отказами из-за внешних факто­ров воздействия Λвн, отказами муфт и сростков ОВ Λм и обрывами ОВ из-за старения стекла Λст:

Величины Лвн и Лм определяются исходя из опыта эксплуатации аналогич­ных кабельных линий связи (см. например, табл. 11.1). Для определения Лет необходимо рассмотреть процесс старения ОВ,

11.3.2. Расчет показателей надежности ОВ при его старении

Под старением понимается постепенное необратимое изменение переда­точных и механических характеристик оптического кабеля. Когда эти изме­нения превысят допустимые нормы, кабель частично ила полностью выйдет из строя.

Основной причиной старения является коррозия оптического волокна, под которой понимается разрушение ОВ при воздействии на него механи­ческого напряжения и влаги.

Теоретическая прочность материала оптического волокна значительно больше получаемой на практике и должна составлять 1/10 его модуля упругости Е. Однако большинство волокон разрушается при напряжении Е/103...Е/102. Большое влияние на прочность оказывает наличие микротре­щин или дефектов на поверхности ОВ, которые служат источниками разру­шения при напряжениях гораздо ниже теоретически допустимых.

Микротрещина образуется в два этапа. На первом этапе K1<K1кр, где K1кр — критическое значение коэффициента интенсивности напряжений. Для кварцевых оптических волокон K1кр = 0,789 МПа-м1/2. На этом этапе проис­ходит непрерывный рост микротрещины в соответствии с дифференциальным уравнением dc/dt=AK1n, где А—постоянная, зависящая от материала ОВ; п — постоянная, зависящая как от материала ОВ, так и от внешних условий (коэффициент коррозии).

На втором этапе K1=K1кр и рост микротрещины до полного рассечения волокна происходит практически мгновенно (доли секунды).

Оптические волокна могут иметь большое количество микротрещин, вы­званных технологическими причинами. Для определения прочности ОВ в за­висимости от прикладываемых нагрузок используют функцию кумулятивной опасности обрыва Н(о), которая представляет собой зависимость числа об­рывов на единицу длины (обычно метр) от величины прикладываемых на­грузок.

Любой обрыв при старении ОВ является результатом увеличения микро­трещины. Уменьшение прочности ввиду наличия поверхностного дефекта оп­ределяется выражением

где σ0, σt (—прочность ОВ с дефектом в моменты времени 0 и t соответ­ственно; σа(τ)—функция, описывающая изменение во времени приложенной к ОВ механической нагрузки (на растяжение); В — постоянная.

Среднее число обрывов ОВ при воздействии неизменной во времени (ста­тической) нагрузки σст находится из выражения

В этом случае поток отказов из-за старения ОВ за промежуток времени t будет связан с кумулятивной опасностью выражением

где L — суммарная длина всех ОВ, м, находящихся на трассе ВОЛС для которой рассчитывается надежность.

Если известен закон изменения нагрузки σа(τ), то функцию Н(σ,t) можно представить в виде

На старение также действует термофлуктуационный механизм разрушения. Это относительно медленный процесс, происходящий из-за разрыва химических связей между молекулами в вершине микротрещин под действием тепловых флуктуации и напряжения растяжения. Если коррозийный ме­ханизм разрушения описывает разрушение, начинающееся с поверхности то термофлуктуационный механизм описывает разрушение из-за дефектов ' на­ходящихся внутри волокна.

Вероятность безотказной работы ОВ при его разрушении за счет термо­флуктуации можно описать выражением

Считается, что долговечность оптического волокна ограничивается любым из указанных механизмов разрушения (коррозийным или термофлуктуационным) в зависимости от их преобладания. При рассмотрении процесса следует основное внимание уделять коррозийному механиз­му разрушения ОВ, поскольку термофлуктуационный механизм действует только при УСЛОВИИ, что поверхность ОВ не подвергается воздействию вла­ги, что для ВОЛС маловероятно.

11.4. Пути повышения эксплуатационной надежности ВОЛС

Мероприятия по повышению надежности ВОЛС необходимо проводить как в процессе разработки и изготовления кабеля, так и в процессе проек­тирования, строительства и эксплуатации кабельной линии. Чрезвычайно важными следует считать мероприятия при разработке и изготовлении кабе­ля, так как при недостаточно надежном кабеле не представляется возмож­ным обеспечить надежную работу ВОЛС

Мероприятия по повышению надежности при изготовлении заготовок к как причиной всех разрушений волокна являются микротрещины и дефекты, то основной задачей по повышению надежности на стадии изго­товления заготовок ОВ является снижение вероятности попадания в них породных частиц. Количество примесей и величина инородных частиц (мо­либдена, кальция, железа и т. д.) могут варьироваться в широких пределах Снижение вероятности дефектов в заготовках ОВ достигается изменением технологии изготовления волокна.

Для уменьшения дефектов производят травление поверхности заготовки или же ее огненную полировку.

Рациональный выбор конструкции заготовки и материала также оказы­вают существенное влияние на надежность ОВ.

Мероприятия по повышению надежности при вытяжке волокна Сущест­венного уменьшения поверхностных дефектов добиваются за счет подбора условии вытяжки. К таким условиям можно отнести использование «малопылящих» нагревателей, очистки воздуха в печи, выбор оптимальных температурных режимов и др.

Для защиты поверхности оптического волокна от абразивного действия микроча­стиц его покрывают различными полимер­ными оболочками в процессе изготовления. Оптимальный выбор полимера, его толщи­ны и способа наложения увеличивает сред­нее значение прочности волокна.

Одним из наиболее эффективных методов повышения надежности ОВ является их отбраковка путем приложения контроль­ной нагрузки, в несколько раз превышаю­щей ожидаемое эксплуатационное растяже­ние. Используются различные способы приложения контрольной нагрузки на ОВ; волокна пропускают через систему роликов, задающих требуемое растяжение за счет изгиба, или перематывают под нагрузкой с одного барабана на другой. Целью контрольной нагрузки на ОВ является отбраковка волокон с поверхностными дефектами, имеющих прочность ниже определенного уровня. Волокна, прошедшие эти испытания, используются для изготовления кабелей. Отбраковка ОВ может быть совме­щена с процессом их изготовления.

Процесс контрольной нагрузки на ОВ существенным образом изменяет статистическое распределение дефектов по длине волокна, что усложняет прогнозирование срока эксплуатации ВОЛС.

Зависимость от времени приложенной нагрузки при перемотке ОВ в процессе проверочных испытаний представлена на рис. 11.1. В течение вре­мени tн еагрузка возрастает по линейному закону от нуля до максимальной величины σпер. затем в течение времени tx остается неизменной, а затем уменьшается до нуля за время ty также по линейному закону. Закон изме­нения прикладываемой нагрузки может быть записан следующим образом:

Из-за того, что нагрузка снимается не мгновенно, а за отрезок времени ty, остается определенная вероятность повреждения волокна от старения при малых эксплуатационных нагрузках сразу после контрольной перемотки. Эта ве­роятность будет зависеть от комплекса вероятностно-временных параметров

Если ОВ после проверочной перемотки подвергается воздействию стати­ческого напряжения ас в течение времени /, то кумулятивная опасность обрыва

где σ—потенциально возможная нагрузка, большая, чем Ос.

Например, если оптическое волокно имеет следующие параметры: θ=1011 Па; В = 0,01 МПа2.с; г = 2; n = 20; σпер = 400 МПа; σс=100 МПа; tэкв=0,1 с, то через 25 лет при кратковременной нагрузке в 3 ГПа следует ожидать кумулятивную опасность

Это означает, что следует ожидать девять обрывов в волокне длиной 10 км.

Среднее число обрывов ОВ при перемотке можно найти из выражения.

где у — коэффициент, учитывающий увеличение числа дефектов при снятии испытательного напряжения.

Кумулятивную опасность обрыва с учетом отбраковки при проверочных испытаниях определяют из выражения

— граничная величина времени снятия проверочной нагрузки.

На рис. 11.2. и 11.3 приведены зависимости кумулятивной опасности от величины перемоточного напряжения. Вероятностно-временные параметры име­ли следующие значения : r = 5; θ=10 ГПа; n=25; B=10-3 МПа2-с

Рис. 11.4. Зависимость H(σ), описывающая рас­пределение прочности ОВ после проверочной пере­мотки в сочетании с последующей статической нагрузкой

Анализ приведенных зависимостей показывает, что от­клонение от начального вейбулловского распре­деления прочности (штриховые прямые) имеет место в области малых значений а, в которой наклон прямых не зависит от параметра исходного распределения r и определяется величиной n—2, характеризующей условие коррозии.

Увеличение нагрузки при перемотке ОВ в зна­чительно большей степени влияет на отклонение распределения прочности, чем увеличение дли­тельности перемотки, но вместе с тем сопровож­дается и значительным ростом числа обрывов (от Nпер=0,021 км-1 при σпер=0,5 ГПа до Nпер=0,906 км-1 при σпер=1,0 ГПа).

Увеличение длительности перемотки от (tэкв = 0,11 с до tэкв = 10,01 с со­провождается увеличением числа обрывов лишь от Nпер = 0,013 км до Nпер =0,035 км-1.

Мероприятия по повышению надежности при изготовлении оптического кабеля. Изготовление оптического кабеля является сложным технологическим процессом, сильно влияющим на его механические и передаточные характе­ристики, а также надежность ВОЛС. Поэтому оптимизация технологического процесса и конструирование ОК требуют учета многих факторов, чтобы одни характеристики не улучшались за счет других.

Мероприятиями по повышению надежности при изготовлении ОК сле­дует считать весь комплекс вопросов конструирования и технологии изготов­ления кабелей.

Для уменьшения влияния старения ОВ следует снижать нагрузки на ОВ как в самих конструкциях ОК, так и в процессе их изготовления. Сле­дует также снижать воздействие влаги на ОВ путем использования гидро­фобных заполнителей и влагонепроницаемых оболочек, так как попадание воды на ОВ, находящееся под механическим напряжением, может в 14— 20 раз сократить время до его естественного разрушения за счет старения. Если при этом будет происходить перепад температуры относительно 0° С, то скорость разрушения ОВ возрастет.

Для повышения надежности ВОЛС можно использовать резервные во­локна. Однако этот метод увеличения надежности следует использовать в случае, когда будет заметно влияние старения волокон, а сам кабель по ряду причин не будет подлежать ремонту (например, подводные ОК).

Обрыв одного волокна в результате старения не влечет за собой ухуд­шения передачи информации по другим волокнам, а приводит к нарушению работы только одной из систем передачи, работающей на данном кабеле. Поэтому при рассмотрении процессов старения ОК часто целесообразно рас­сматривать надежность работы пары ОВ, а не всего кабеля. При рассмотре­нии процесса старения оптического волокна надежность работы одной пары ОВ в оптическом кабеле без использования резервных волокон определяется по формуле

где n—число пар оптических волокон в оптическом кабеле; р—вероятность

безотказной работы одного оптического волокна;

Таким образом, при возникновении обрыва одного ОВ в кабеле без резервных волокон второе волокно в вышедшей из строя паре ОВ становится резервным и может быть использовано вместо любого последующего вышедшего из строя оптического волокна. Данное выражение позволяет опреде­лить вероятность безотказной работы без учета восстановления ОВ.

Например, надежность одной любой пары ОВ в 6-волоконном ОК без резервных волокон при р = 0,8 будет

Надежность работы одной любой пары оптических волокон в оптиче­ском кабеле с резервными волокнами определяется из выражения

Рис. 11.5. Вероятность безотказной работы одной любой пары оптичес­ких волокон для 4-волоконного ОК с одним (кривая 1} и двумя (кри­вая 2) резервными волокнами

На рис, 11.5 представлены расчеты вероятности безотказной работы одной любой пары оптических волокон для четырехволоконного ОК. с одним и двумя резервными волокнами.

Если рассматривать вероятность безотказной работы ОК при старении в целом (т. е. всех волокон), то можно пользоваться выражением Рок = р2п

а при наличии резервных волокон

Мероприятия по повышению надежности при строительстве и эксплуа­тации ВОЛС. Как показывает практика эксплуатации зарубежных и оте­чественных ВОЛС, мероприятия по повышению надежности при строительст­ве и эксплуатации крайне необходимы, иначе все предыдущие мероприятия по повышению надежности окажутся неэффективными.

Как уже было сказано выше, существенное влияние на процесс старения оказывает влага, поэтому при строительстве и эксплуатации ВОЛС следует разработать ряд мер, исключающих или снижающих вероятность попадания влаги как в сам кабель, так и в соединительные муфты.

Для этих целей могут служить устройства поддержания избыточного давления в оптическом кабеле. Однако в большинстве случаев из-за малых размеров конструкций ОК такой способ повышения надежности ВОЛС реа­лизовать не удается. Широкое применение нашел метод повышения надеж­ности ВОЛС за счет прокладки ОК в полимерные трубы. Трубы проклады­вают в кабельную канализацию или укладывают в грунт и после затягива­ния в них ОК соединяют. Затем они могут содержаться под избыточным газовым давлением. При использовании такого метода надежность ВОЛС увеличивается, так как:

1) ВОЛС содержится под постоянным избыточным давлением с по­мощью штатного оборудования, используемого на традиционных кабельных линиях, что позволяет определять места негерметичности труб;

2) устраняется возможность повреждения ОК грызунами, так как боль­шой диаметр труб снижает вероятность их разрушения;

3) уменьшается вероятность повреждения кабелей землеройными маши­нами из-за высокой прочности труб на разрыв. Так, при подхвате трубы с ОК рабочим органом ковшового экскаватора резко возрастает нагрузка на силовую установку, что является предупреждением о попадании в рабочую зону ковша постороннего предмета. Как показала практика, в случае разры­ва трубы оптический кабель, не повреждаясь, только вытягивается из трубо­провода за счет свободной укладки ОК в трубе;

4) увеличивается в несколько раз величина допустимого раздавливаю­щего усилия на ОК в полимерной трубе по сравнению с допустимым раздав­ливающим усилием на незащищенный кабель.

Использование полимерных труб возможно как при прокладке кабелей в городской телефонной канализации, так и при строительстве междугород­ных линий связи. В первом случае в телефонную канализацию вначале за­тягивают полимерные трубы, а затем в них затягивают ОК. Во втором слу­чае возможно затягивание кабелей в полимерные трубы в стационарных условиях на заводах-изготовителях,

К мероприятиям по повышению надежности ВОЛС следует также отне­сти меры по увеличению надежности соединительных муфт путем контроля за технологическим процессом монтажа муфт. Для этого можно использовать методы неразрушающих испытаний: применение термоиндикаторных красок, контроль за процессами, связанными с расплавлением пластмассовых частей муфт (с помощью рентгеновских установок), контроль механической прочно­сти сростков оптических волокон после сварки и др.

При испытании различных конструкций соединительных муфт образцы подвергают статическим нагрузкам, изгибам, вибрации, осевым растяже­ниям, кручению, смещению герметизирующих швов, проводят ударные испы­тания, имитирующие возможные воздействия на муфту камней или кусков смерзшегося грунта при засыпке котлована и др. Цикловые температурные испытания совмещают, как правило, с испытаниями на химическую стой кость в различных средах.

Кроме указанных выше специальных мероприятий, используют и такие традиционные методы повышения надежности кабельных линий связи, как увеличение глубины прокладки кабеля, использование грозозащитных тросов (при наличии металла в ОК) и т. д.

11.5. Определение срока службы ВОЛС

Определение срока службы ВОЛС является сложной задачей, так как необходимо ответить как минимум на три вопроса: сколько ежегодно будет повреждений на трассе, на сколько в результате этого возрастет затухание и сколько будут стоить восстановительные работы.

Одной из основных проблем долговечности ВОЛС является интенсив­ность старения элементов кабельной трассы (оптического волокна и соеди­нительных муфт), так как от нее зависит поток массовых отказов на линии. Все остальные факторы в основном будут так же влиять на долговечность ВОЛС, как и на долговечность традиционных кабельных линий.

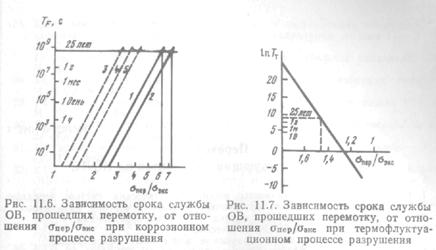

На рис. 11.6 сплошными линиями представлены зависимости минимально­го срока службы ОВ, прошедших перемотку, от отношения σпер/σэкс при n = 20, B=10-3 ГПа2 с и усилиях при перемотке Pпер = 0,5 (кривая /) и 1,5 кг (кривая 2). Из рисунка следует, что для обеспечения 25-летнего срока службы оптического волокна необходимо, чтобы эксплуатационное напряже­ние на ОВ было в 6—7 раз меньше напряжения перемотки.

Допустив возможность разрушения ОВ с определенной вероятностью, можно снизить требование на проверочную нагрузку при перемотке. В этом случае срок службы волокна можно определить по формуле

где τпер— время нахождения волокна под нагрузкой при перемотке; F — вероятность обрыва волокна до истечения срока службы; Nпep—среднее чис­ло обрывов волокна на единицу длины при перемотке под нагрузкой σпер; r—степень наклона функции кумулятивной опасности обрыва при значениях нагрузки, близких к σпер; L — длина волокна. Например, при σпер =400 МПа, σэкс = 100 МПа, n=20, r=10, Nпep = 0,5 1/км, L=1 км, F=10-4, τпер =2 с, срок службы = 25 лет.

Из графиков следует, что за 25 лет разрушится

не более 1% волокон километровой длины, если отношение напряжения, дей­ствующего при перемотке, к рабочему напряжению будет равно трем. Если это отношение равно четырем, то за 25 лет следует ожидать обрыва не более 0,01% волокон километровой длины.

Однако следует учитывать, что указанные соотношения σпер/σэкс рассмат­ривались для вероятности обрыва только одного километра волокна. Для трассы ВОЛС длиной 100 км вероятность обрыва волокна из-за старения за счет коррозии следует ожидать значительно большую: Fволс=1—pL, где р — вероятность целостности 1 км оптического волокна.

Для более точных расчетов срока службы волокна следует пользоваться выражением

Усложнение расчетов возникает из-за того, что снятие нагрузки происходит не мгновенно, а за время ty.

На рис. 11.7 показан логарифм срока службы оптических волокон в за­висимости от отношения σпер/σэкс (температура считается равной 300 К). Как видно из этого рисунка, срок службы волокон становится меньше 25 лет вследствие термофлуктуационного роста дефектов, если отношение σпер/σэкс меньше 1,4. Однако при таком значении σпер/σэкс срок службы волокна, опре­деляемый ростом поверхностных дефектов в присутствии влаги, становится менее одного дня. Поэтому термофлуктуационный механизм роста дефектов может ограничивать срок службы волокон только при условии, что их по­верхность не подвергнется воздействию влаги.
