СОДЕРЖАНИЕ
1. ОБЩИЕ СВЕДЕНИЯ
1.1. Список используемой литературы, методических и справочных материалов
1.2. Термины и определения
1.3. Общие сведения
1.4. Генеральный план и транспорт
1.5. Технологические решения
1.6. Архитектурно-строительные и конструктивные решения
2. ИНЖЕНЕРНО-ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ ГРАЖДАНСКОЙ ОБОРОНЫ
2.1. Обоснование категории объекта по гражданской обороне
2.2. Определение границ зон возможной опасности, предусмотренных СНиП 2.01.
Обоснование удаления объекта от категорированных по ГО объектов и городов, зон
катастрофического затопления
2.3. Сведения о численности работающего персонала
2.4. Обоснование численности наибольшей работающей смены объекта в военное
время
2.5. Обоснование прекращения или перемещения в другое место деятельности объекта в
военное время
2.6. Обоснование численности дежурного и линейного персонала предприятий,
обеспечивающих жизнедеятельность категорированных городов и объектов особой
важности в военное время
2.7. Данные об огнестойкости зданий и сооружений в соответствии с требованиями
СНиП 2.01.51-90
2.8. Решения по строительству защитных сооружений гражданской обороны (сооружений
двойного назначения)
2.9. Решение по системам оповещения и управления ГО объекта
2.10. Решение по повышению устойчивости работы источников водоснабжения и защите
их от радиоактивных и отравляющих веществ
2.11. Решения по безаварийной остановке технологических процессов
2.12. Решения по повышению надежности электроснабжения не отключаемых объектов и
технологического оборудования

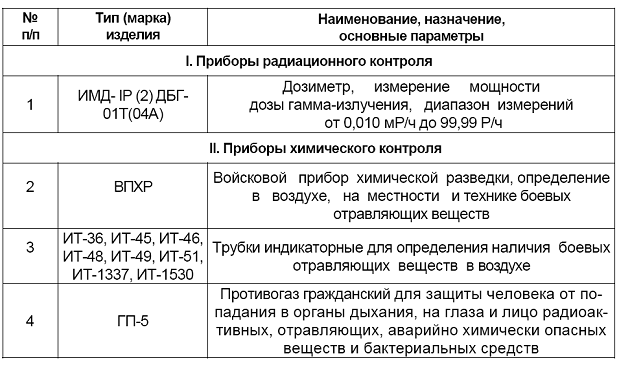

2.13. Решения по системам контроля за радиационной и химической обстановкой
2.14. Решения по защите емкостей и коммуникаций от разрушения воздушной ударной
волной
2.15. Решения по светомаскировке объекта
2.16. Решения по укрытию персонала в защитных сооружениях
2.17. Решения по организации эвакуационных мероприятий
3. МЕРОПРИЯТИЯ ПО ПРЕДУПРЕЖДЕНИЮ ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЙ НА
ПРОЕКТИРУЕМОМ ОБЪЕКТЕ
3.1. Анализ возникновения и развития чрезвычайных ситуаций

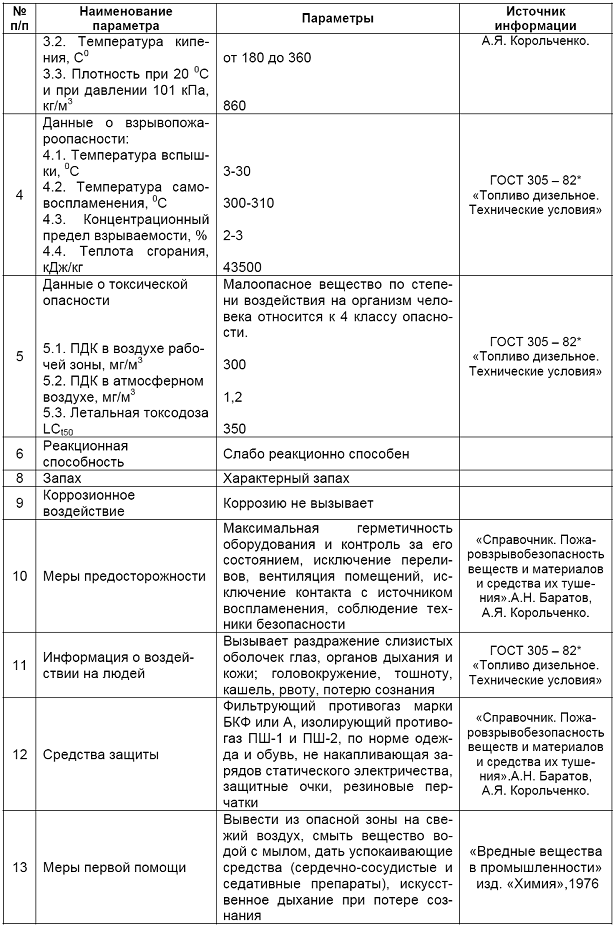

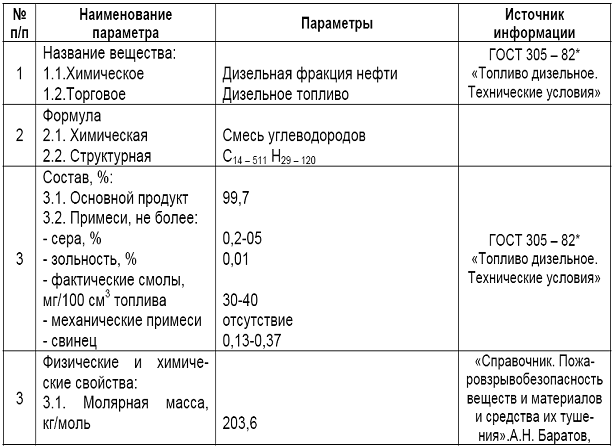

3.2. Основные характеристики наиболее опасных веществ, обращающихся на
проектируемом объекте
3.3. Основные факторы и возможные причины возникновения чрезвычайных ситуаций
3.4. Оценка возможных чрезвычайных ситуаций на проектируемом объекте

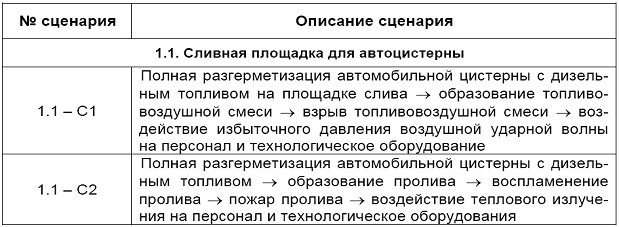

3.4.1. Определение возможных сценариев возникновения и развития чрезвычайных
ситуаций

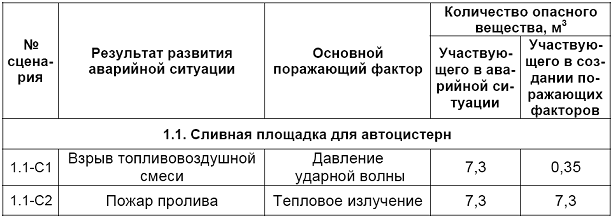

3.4.2. Определение количества опасных веществ, участвующих в образовании поражающих факторов
3.4.3. Качественная оценка поражающих факторов возникновения чрезвычайных
ситуаций

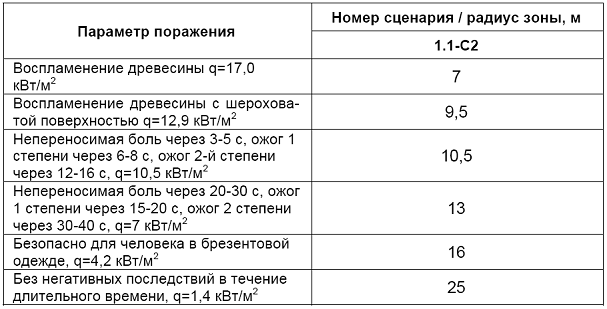

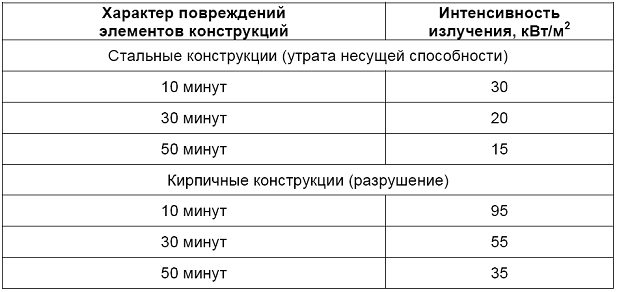

3.4.4. Количественная оценка поражающих факторов возникновения чрезвычайных
ситуаций
3.5. Анализ риска возникновения чрезвычайных ситуаций на проектируемом объекте
3.5.1. Основные типы производственных неполадок, приводящих к возникновению и
развитию чрезвычайных ситуаций
3.5.1.1. Основные причины и факторы возникновения аварий, связанные с отказами
оборудования
3.5.1.2. Основные причины и факторы возникновения аварий, связанные с ошибочными
действиями работающего и обслуживающего персонала
3.5.1.3. Основные причины и факторы возникновения аварий, связанные с внешними
воздействиями природного и техногенного характера
3.5.2. Основные типы сценариев возникновения возможных аварий

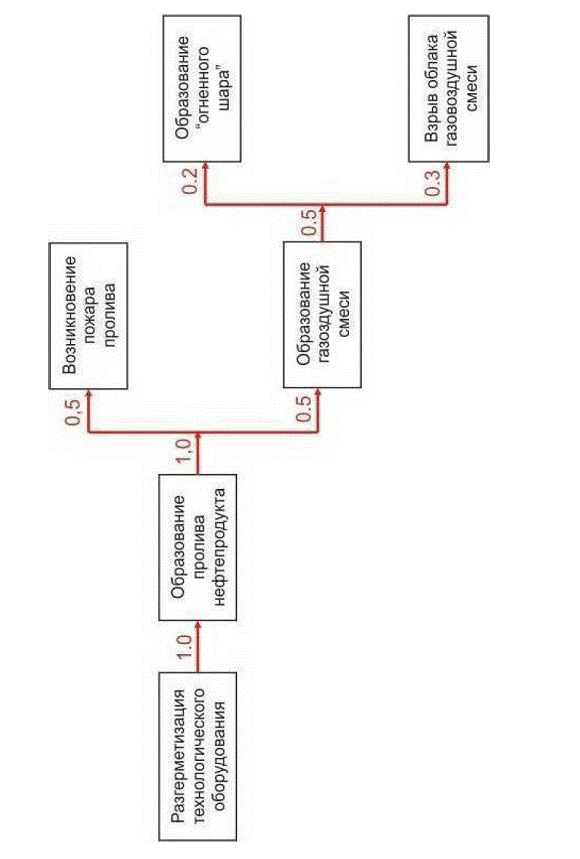

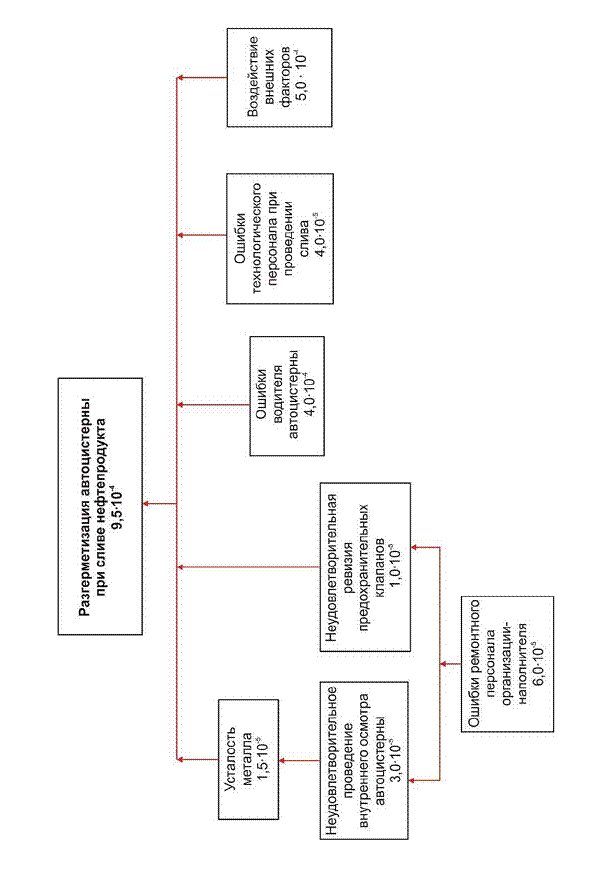

3.5.3. Анализ «деревьев отказов» основных сценариев возникновения возможных
чрезвычайных ситуаций

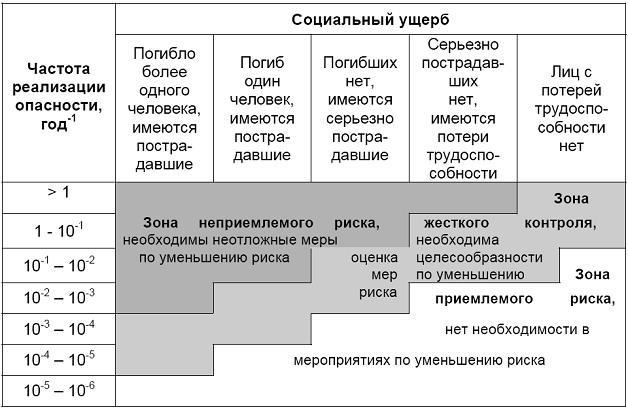

3.5.4. Оценка и критерии приемлемого риска
3.5.5. Количественная оценка риска
3.6 Решения по предупреждению чрезвычайных ситуаций и снижению их тяжести
3.6.1. Основные организационные мероприятия по предупреждению чрезвычайных
ситуаций и снижению их тяжести
3.6.2 Мероприятия по предупреждению террористических и диверсионных актов
3.6.3. Решения по исключению разгерметизации оборудования и предупреждению
аварийных выбросов опасных веществ, решения по обеспечению
взрывопожаробезопасности
3.7. Сведения о наличии и характеристиках систем автоматического регулирования,
блокировок, сигнализации, а также безаварийной остановке технологического процесса 55
3.7.1. Системы автоматизации
3.7.2. Системы сигнализаци
3.8. Сведения о численности и размещении производственного персонала
проектируемого объекта, который может оказаться в зоне действия поражающих
факторов
3.9. Сведения о численности и размещении населения прилегающей территории, котораяможет оказаться в зоне действия поражающих факторов
3.10. Сведения о наличии, местах размещения и характеристиках основных и резервных
источников электро-, тепло-, газо-, водоснабжения, а также систем связи
3.10.1. Электроснабжение и электроосвещение
3.11. Сведения о наличии и размещении резервов материальных средств для ликвидации
последствий чрезвычайных ситуаций
3.12. Решения по предотвращения постороннего вмешательства в деятельность
объекта
3.13. Решения по обеспечению беспрепятственной эвакуации персонала с территории
объекта в случае возникновения чрезвычайной ситуации
3.14. Решения по обеспечению беспрепятственного ввода и передвижения сил и средств
ликвидации последствий чрезвычайных ситуаций
4. МЕРОПРИЯТИЯ ПО ПРЕДУПРЕЖДЕНИЮ ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЙ,
ВОЗНИКАЮЩИХ В РЕЗУЛЬТАТЕ АВАРИЙ НА РЯДОМ РАСПОЛОЖЕННЫХ
ПОТЕНЦИАЛЬНО ОПАСНЫХ ОБЪЕКТАХ, ВКЛЮЧАЯ АВАРИИ НА ТРАНСПОРТЕ
4.1. Перечень рядом расположенных потенциально опасных объектов и транспортных
коммуникаций, аварии на которых могут стать причиной возникновения чрезвычайных
ситуаций на проектируемом объекте
5. МЕРОПРИЯТИЯ ПО ПРЕДУПРЕЖДЕНИЮ ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЙ,
ИСТОЧНИКАМИ КОТОРЫХ ЯВЛЯЮТСЯ ОПАСНЫЕ ПРИРОДНЫЕ ПРОЦЕССЫ И
ЯВЛЕНИЯ
5.1. Сведения о природно – климатических условиях в районе расположения
проектируемого объекта
5.2. Оценка основных поражающих факторов чрезвычайных ситуаций, источниками
которых являются опасные природные процессы и явления
5.3. Мероприятия по предупреждению чрезвычайных ситуаций, источниками которых
являются опасные природные процессы и явления
6. ВЫВОДЫ И ПРЕДЛОЖЕНИЯ
6.1. Оценка уровня безопасности проектируемого объекта
6.2. Предложения по внедрению мер, направленных на уменьшение опасности
7. ПРИЛОЖЕНИЯ
Настоящий раздел разработан в соответствии с требованиями государственных норм и правил, стандартов, технических условий и исходных данных, выданных органами государственного надзора (контроля) и заинтересованными организациями для проведения работ, и обеспечивает безопасность в период проведения работ при соблюдении предусмотренных проектом мероприятий.
Директор -М»
1. ОБЩИЕ СВЕДЕНИЯ
1.1. Список используемой литературы, методических и справочных материалов
Раздел «Инженерно-технические мероприятия гражданской обороны. Мероприятия по предупреждению чрезвычайных ситуаций» (далее «ИТМ ГОЧС») в составе проектной документации «Здание командно-диспетчерского пункта (КДП) базового центра ОВД, филиала «Аэронавигация Центральной Волги» » разработан на основании:
- исходных данных, выданных Главным управлением МЧС России по Самарской области № от 01.01.2001 г.;
- исходных данных и материалов, полученных в ходе проектирования.
При разработке «ИТМ ГОЧС» использованы следующие нормативные, методические и справочные материалы:
- Федеральный закон РФ от 21.12.94 г. «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера»;
- Федеральный закон РФ от 01.01.2001 г. «О промышленной безопасности опасных производственных объектов»;
- Федеральный закон РФ от 21.12.94 г. «О пожарной безопасности»;
- Федеральный закон РФ от 12.02.98 г. «О гражданской обороне»;
- Постановление Правительства РФ № 000 от 01.01.2001 г. «О порядке соз-
дания убежищ и иных объектов гражданской обороны»;
- Постановление Правительства РФ № 000 от г. «О порядке создания и использования резервов материальных ресурсов для ликвидации
чрезвычайных ситуаций природного и техногенного характера»;
- Постановление Правительства РФ N 1094 от г. "О классификации чрезвычайных ситуаций природного и техногенного характера";
- Приказ МЧС России № 000 от г. «Об утверждении требований
по предупреждению чрезвычайных ситуаций на потенциально опасных объектах и
объектах жизнеобеспечения»;
- Приложение к Приказу МЧС России № 000 «Требования по предупреждению чрезвычайных ситуаций на потенциально опасных объектах и объектах жизнеобеспечения»;
- Приказ МЧС России № 000 от г. «Правила использования и содержания средств индивидуальной защиты, приборов радиационной, химической
разведки и контроля»;
- СНиП «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий
и сооружений»;
- СНиП «Строительная климатология»;
- СНиП * «Пожарная безопасность зданий и сооружений»;
- СНиП 2.01.07-85* «Нагрузки и воздействия»;
- СНиП 2.01.15-90* «Инженерная защита зданий и сооружений от опасных
геологических процессов. Основные положения проектирования»;
- СНиП 2.01.51-90 «Инженерно – технические мероприятия гражданской обо-
роны»;
- СНиП 2.01.53-84 «Световая маскировка населенных пунктов и объектов
народного хозяйства»;
- СП «Порядок разработки и состав раздела «Инженерно-
технические мероприятия гражданской обороны. Мероприятия по предупрежде-
нию чрезвычайных ситуаций» проектов строительства»;
- МДС 11-16.2002 «Методические рекомендации по составлению раздела
«Инженерно-технические мероприятия гражданской обороны. Мероприятия по
предупреждению чрезвычайных ситуаций» проектов строительства предприятий,
зданий и сооружений»;
- ГОСТ Р 22.0.05-94 «Безопасность в чрезвычайных ситуациях. Техногенные
чрезвычайные ситуации. Термины и определения»;
- ГОСТ Р 22.0.03-95 «Безопасность в чрезвычайных ситуациях. Природные чрезвычайные ситуации. Термины и определения»;
- ГОСТ Р 22.0.07-95 «Безопасность в чрезвычайных ситуациях. Источники
техногенных чрезвычайных ситуаций. Классификация и номенклатура поражаю-
щих факторов и их параметров»;
- ГОСТ Р 22.0.06-95 «Безопасность в чрезвычайных ситуаций. Источники
природных чрезвычайных ситуаций. Поражающие факторы. Номенклатура пара-
метров поражающих воздействий»;
- ГОСТ Р 22.0.08-96 «Безопасность в чрезвычайных ситуациях. Техногенные
чрезвычайные ситуации. Взрывы. Термины и определения»;
- ГОСТ Р 22.0.11-99 «Безопасность в чрезвычайных ситуациях. Предупреждение природных чрезвычайных ситуаций. Термины и определения»;
- ГОСТ 12.1.004-91* «ССБТ. Пожарная безопасность. Общие требования»;
- ГОСТ 12.1.033-81* «ССБТ. Пожарная безопасность. Термины и определе-
ния»;
- ГОСТ Р 12.3.047-98 «ССБТ. Пожарная безопасность технологических про-
цессов. Общие требования. Методы контроля»;
- ГОСТ 12.1.005-88 ССБТ. «Общие санитарно-гигиенические требования к
воздуху рабочей зоны»;
- ГОСТ 12.0.002-80* «ССБТ. Термины и определения»;
- ГОСТ 2874-82 «Вода питьевая. Гигиенические требования и контроль ка-
чества»;
- ГОСТ 2761-84 «Источники централизованного хозяйственно-питьевого
водоснабжения. Гигиенические, технические требования и правила выбора»;
- ППБ 01-03 «Правила пожарной безопасности в Российской Федерации»;
- СО 153.21. «Инструкция по устройству молниезащиты зданий и со-
оружений и промышленных коммуникаций»;
- НПБ 105-03 «Определение категорий помещений, зданий и наружных уста-
новок по взрывопожарной и пожарной опасности»;
- ПБ «Общие правила взрывобезопасности для взрывопожаро-
опасных химических, нефтехимических и нефтеперерабатывающих производств»;
- «Пожарная безопасность. Взрывобезопасность», Справочник, ,
, ;М: Химия 1987 г;
- «Краткий справочник химика», издание седьмое, ; М: Химия
1964 г.;
- «Вредные вещества в промышленности», Справочник, Левина -
скина И. Д.; Л: Химия 1985 г;
- «Оперативное прогнозирование инженерной обстановки в чрезвычайных ситуациях» (книга 2, под общей редакцией ); МЧС России, 1998 г.;

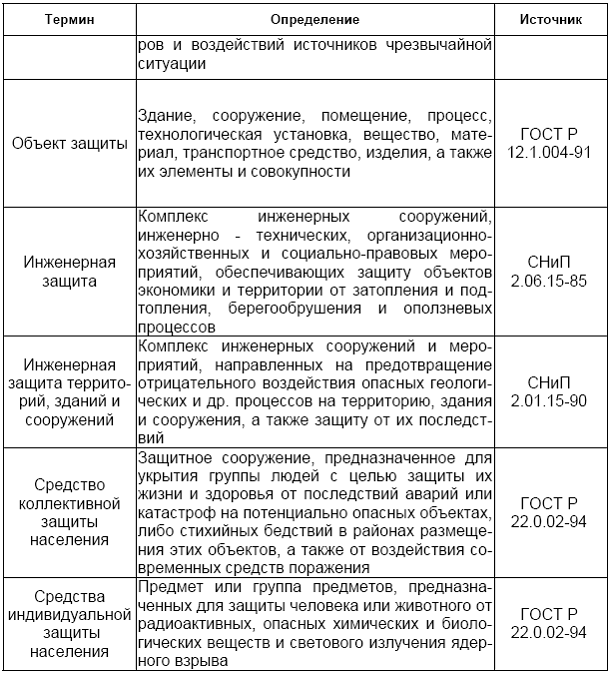

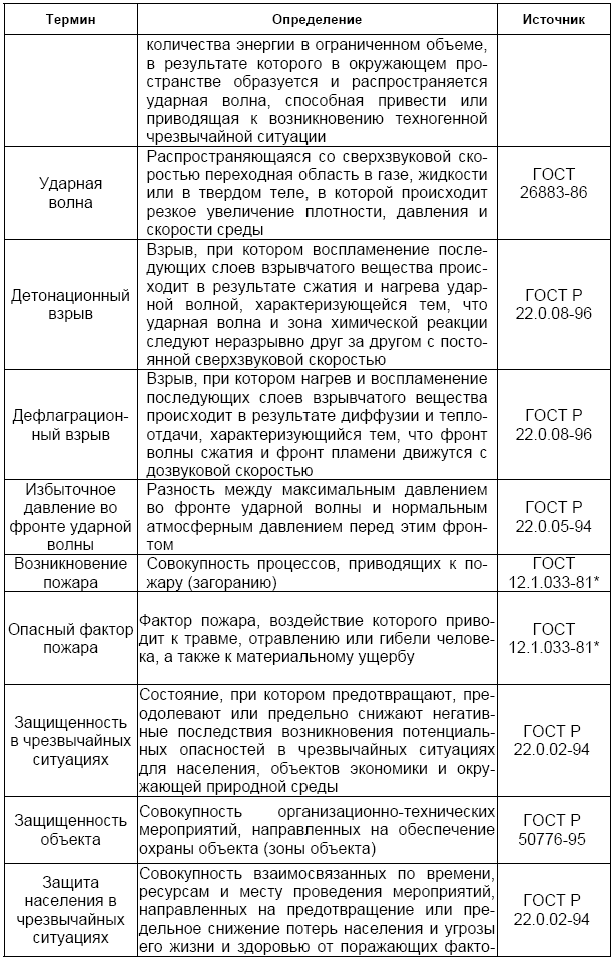

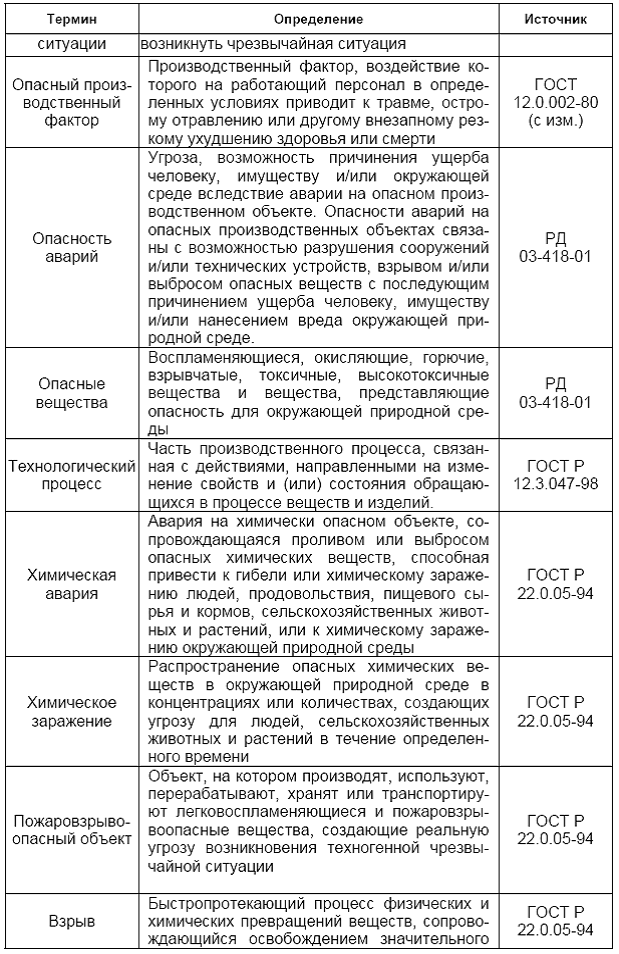

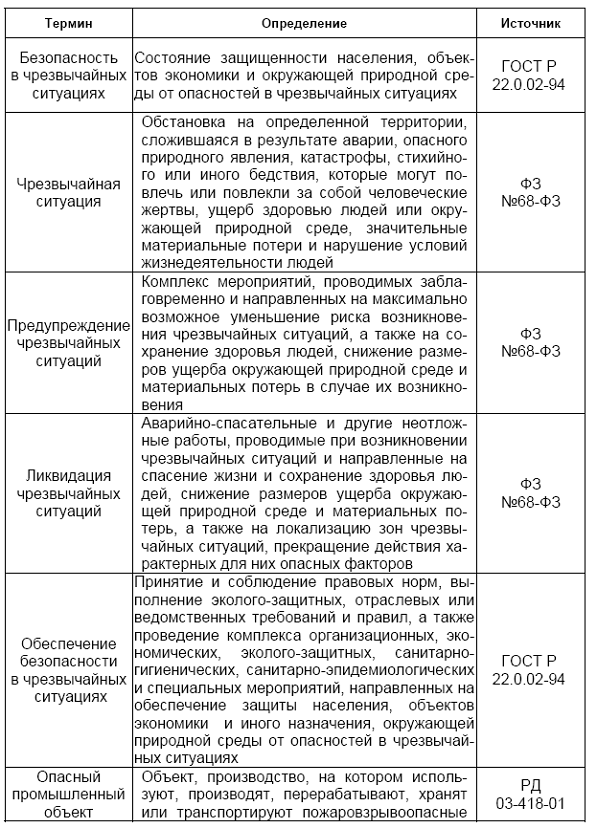

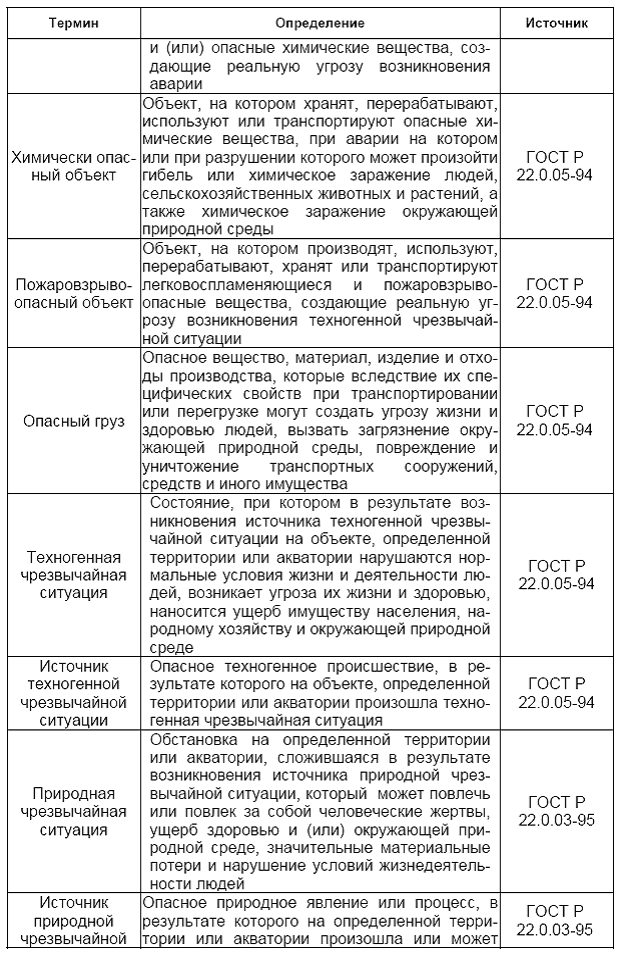

1.2. Термины и определения
Основные термины и определения, используемые в данном разделе, приведены в таблице 1.2.1.
1.3. Общие сведения
Проектными решениями предусматривается:
- оснащение моноимпульсным вторичным радиолокатором МВРЛ-СВК, который устанавливается на площадке ОРЛ-Т;
1.4. Генеральный план и транспорт
Подъезды к проектируемым сооружениям предусмотрены от существующих проездов и автодорог.
Дорожное покрытие проездов и площадок переходного типа асфальто-гравийная смесь, обработанная битумом с обочинами из песчано-гравийной смеси.
Проектируемые сооружения расположены на существующих освоенных площадках, поэтому настоящим проектом предусматривается максимальное сохранение существующей сложившейся системы водоотвода.
Проектный рельеф площадок решен из условия примыкания к отметкам существующих проездов и площадок.
Отвод поверхностных вод обеспечивается организацией рельефа с общим уклоном в сторону существующих проездов.
1.5. Технологические решения
Оборудование КСА ПИВП размещается на рабочих местах диспетчеров АДП в существующем помещении № 79 на первом этаже здания КДП.
Оборудование учебного класса на 15 мест размещается в существующем помещении № 5 на 4 этаже здания КДП.
2. ИНЖЕНЕРНО-ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ
ГРАЖДАНСКОЙ ОБОРОНЫ
2.1. Обоснование категории объекта по гражданской обороне
Отнесение объектов к категориям по гражданской обороне производится на
основании следующих документов:
- приказом МЧС России от 23.03.99 года «Показатели для отнесения организаций к категориям по гражданской обороне»;
- в соответствии с Постановлением Правительства РФ от 01.01.2001 года № 000 «О порядке отнесения организаций к категориям по гражданской обороне»;
- исходными данными выданными Главным управлением МЧС России по Самарской области № от 01.01.2001 г..
Проектируемый объект является не категорированным по гражданской обороне.
2.2. Определение границ зон возможной опасности, предусмотренных
СНиП 2.01.Обоснование удаления объекта от категорированных по ГО
объектов и городов, зон катастрофического затопления
Проектируемый объект находится на территории имеющей 1 категорию по гражданской обороне.
В соответствии с исходными данными и требованиями, проектируемый объект находится в зоне возможных сильных разрушений, в зоне возможного сильного радиационного заражения.
2.3. Сведения о численности работающего персонала
Обслуживание объекта реконструкции обеспечивается существующим штатом службы радиотехнического обеспечения полетов, дополнительных штатных
единиц данным проектом не предусматривается.
2.4. Обоснование численности наибольшей работающей смены объекта
в военное время
Численность наибольшей работающей смены в военное время определяется
в соответствии с требованиями мобилизационного задания.
При определении НРС принимается продолжительность рабочего времени управленческого персонала в одну смену, продолжительностью 12 часов.
Продолжительность рабочего времени персонала рабочих и служащих в ус-
ловиях непрерывного технологического процесса, или по требованиям объема
производства по мобилизационному заданию в обычных производствах принима-
ется 12 часов в две смены.
Продолжительность рабочего времени персонала рабочих и служащих в ус-
ловиях непрерывного технологического процесса, или по требованиям объема
производства по мобилизационному заданию во вредных производствах, где в
обычное время установлено 4 смены по 6 часов принимается равным 8 часов в 3
смены.
2.5. Обоснование прекращения или перемещения в другое место дея-
тельности объекта в военное время
Прекращение деятельности или перемещение объекта в военное время оп-
ределяется органом, уполномоченным решать задачи в области мобилизацион-
ной подготовки. Решение о прекращении или перемещении принимается в соот-
ветствии с планом действий на военное время.
2.6. Обоснование численности дежурного и линейного персонала предприятий, обеспечивающих жизнедеятельность категорированных городов и объектов особой важности в военное время
Проектируемый объект не относится к объектам, обеспечивающим жизне-
деятельность категорированных городов и объектов особой важности в военное
время, в связи с этим численность дежурного и линейного персонала, обеспечивающего жизнедеятельность категорированных городов и объектов особой важности, данным проектом не определяется.
2.7. Данные об огнестойкости зданий и сооружений в соответствии с
требованиями СНиП 2.01.51-90
Здания и сооружения в соответствии с пожарно-технической классификацией подразделяются по степеням огнестойкости, классам конструктивной и функциональной пожарной опасности.
Класс функциональной пожарной опасности здания (сооружения) и его частей определяется их назначением и особенностями размещаемых в них технологических процессов. Класс конструктивной пожарной опасности сооружения определяется степенью участия строительных конструкций в развитии пожара и образовании его опасных факторов.
Для проектируемого объекта предусмотрены конструктивные и инженерно-
технические решения, обеспечивающие в случае пожара нераспространение огня
по конструкциям и на рядом расположенные сооружения, ограничение прямого и
косвенного материального ущерба в случае пожара.
В соответствии со СНиП 2.01.51-90 «Инженерно – технические мероприятия
гражданской обороны» к зданиям и сооружениям, входящих в состав некатегорированных по гражданской обороне объектов, независимо от их размещения степень огнестойкости должна приниматься не ниже IIIа, следовательно степень огнестойкости зданий и сооружений удовлетворяет требованиям СНиП 2.01.51-90.
2.8. Решения по строительству защитных сооружений гражданской обо-
роны (сооружений двойного назначения)
В соответствии с исходными данными и требованиями для разработки раз-
дела ИТМ ГОЧС, строительство защитных сооружений (сооружений двойного на-
значения) гражданской обороны в составе проектируемого объекта не требуется.
2.9. Решение по системам оповещения и управления ГО объекта
Основной задачей системы оповещения является прием сигналов и инфор-
мации оповещения от территориальной системы оповещения ГО и доведение его
до работающего и обслуживающего персонала объекта, служб гражданской обо-
роны.
После поступления сигнала гражданской обороны, доведение его до персо-
нала, который может находиться на проектируемом объекте, осуществляется в
соответствии с планом гражданской обороны эксплуатирующей организацией по
проектируемой системе оповещения.
Для приема и передачи сигналов гражданской обороны предусматриваются
следующие средства связи:
- система оповещения предприятия;
- оперативно-технологическая связь;
- система передачи данных;
- волоконно – оптические линии связи;
- телефонная система связи;
- система радиосвязи.
Порядок оповещения и действий персонала по сигналам ГО конкретизируется в плане гражданской обороны эксплуатирующей организации.
Организация и осуществление оповещения проводится в соответствии с Приказом МЧС России, Министерства информационных технологий и связи РФ и
Министерства культуры и массовых коммуникаций РФ от 01.01.2001 г. №
422/90/376 «Об утверждении Положения о системах оповещения населения».
2.10. Решение по повышению устойчивости работы источников водоснабжения и защите их от радиоактивных и отравляющих веществ
Объект реконструкции не оснащается системами водоснабжения, вследствие
этого решения по повышению устойчивости работы источников водоснабжения и защите их от радиоактивных и отравляющих веществ не приводятся.
2.11. Решения по безаварийной остановке технологических процессов
Технологические процессы в общепринятом понимании на объекте реконструкции отсутствуют, вследствие этого решения по безаварийной остановке технологических процессов отсутствуют.
2.12. Решения по повышению надежности электроснабжения не отключаемых объектов и технологического оборудования
В аварийном режиме, при полном отключении питающей подстанции, в качестве резервного источника электроснабжения объекта используется дизельная
электростанция (ДЭС).
Обеспечение надежного и бесперебойного электроснабжения проектируемых
средств УВД, РТОП и связи, в соответствии с нормативной категорией надежно-
сти электроснабжения осуществляется за счёт:
- наличия на объекте независимых внешних источников электроснабжения;
- установки автономных источников электропитания для средств РТОП;
- питания электроприемников взаимнорезервируемыми кабельными линиями
0,4кВ;
- загрузки трансформаторов в нормальном режиме не более 70%.
2.13. Решения по системам контроля за радиационной и химической обстановкой
В случае принятия решения о функционировании проектируемого объекта в
военное время, рекомендуется определить места для хранения технических
средств контроля за радиационной и химической обстановкой на предприятии.
Для осуществления контроля за радиационной и химической обстановкой на
объекте в военное время возможно использование следующих технических
средств, перечисленных в таблице 2.13.1.
Таблица 2.13.1
Требования к складским помещениям, а также порядок накопления, хране-
ния, учета, использования и восполнения запасов средств индивидуальной защи-
ты, приборов радиационной, химической разведки предъявляются в соответствии
«Правилами использования и содержания средств индивидуальной защиты, при-
боров радиационной, химической разведки и контроля», утвержденными Прика-
зом МЧС России № 000 от 01.01.01 г.
Хранение средств радиационной и химической защиты
1. Содержание (хранение) средств радиационной и химической защиты осу-
ществляется в запасе организации.
2. Хранение средств радиационной и химической защиты включает:
- подготовку средств радиационной и химической защиты для хранения;
- соблюдение режима хранения, замены и освежения радиационной и хими-
ческой защиты;
- выполнение правил пожарной безопасности в местах хранения;
- проведение периодических проверок организации хранения средств радиа-
ционной и химической защиты.
Решение о создании системы контроля за радиационной и химической об-
становкой принимается в случае принятия решения о функционировании проекти-
руемого объекта в военное время.
Данное решение принимается эксплуатирующей организацией и на основа-
нии положений плана функционирования объекта в военное время определяются
конкретные типы приборов и устройств контроля, а также точные места располо-
жения и хранения данных приборов.
2.14. Решения по защите емкостей и коммуникаций от разрушения воз-
душной ударной волной
Для подготовки мероприятий к устойчивой работе в условиях чрезвычайных
ситуаций с образованием избыточного давления воздушной ударной волны предусматривается:
- защита технологического оборудования;
- повышение физической устойчивости сооружений.
Для уменьшения возможности воздействия вторичных факторов поражения:
- очистку территории от возгораемых материалов;
Устойчивость работы проектируемого объекта характеризуется следующими
параметрами:
- надёжность защиты персонала от воздействия поражающих факторов сти-
хийных бедствий и производственных аварий;
- способность инженерно-технического комплекса проектируемого объекта
противостоять этим воздействиям (физическая устойчивость);
- надёжность системы снабжения всем необходимым для выпуска продукции
(энергоресурсы);
- устойчивость и непрерывность управления производством;
- готовность объекта к ведению аварийно – спасательных работ и работ по
восстановлению производства.
Эти факторы и определяют основные требования к устойчивому функциони-
рованию объекта в условиях чрезвычайных ситуаций и пути повышения устойчивости.
2.15. Решения по светомаскировке объекта
В соответствии с положениями СНиП 2.01.51-90 «Инженерно – технические
мероприятия гражданской обороны» пункт 9.2, исходных данных и требований на
разработку раздела «ИТМ ГОЧС», территория, на которой расположен проектируемый объект, не входит в зону светомаскировки.
В соответствии с требованием СНиП 2.01.53-84 «Световая маскировка населенных пунктов и объектов народного хозяйства», световая маскировка предприятия включает мероприятия по затемнению освещения, сигнальных, транспортных
и производственных огней и предусматривает два режима:
- частичного затемнения;
- полного затемнения.
Световая маскировка предусматривается следующими способами:
- электрическим способом;
- светотехническим способом;
- технологическим способом;
Электрический способ маскировки заключается в централизованном отключении электроосвещения всего объекта или его части.
Применяется для отключения наружного освещения объекта, а также внутреннего освещения зданий и сооружений, отключаемого в режиме полного затемнения.
Управление наружным освещением предусматривается централизованным -
телемеханическим или дистанционным способами.
Управление наружным освещением территории предприятия необходимо проектировать централизованным.
Включение и отключение всех установок наружного освещения должно производиться из одного пункта централизованного управления.
С введением режимов затемнения в пункте управления освещением, должно быть установлено дежурство в темное время суток. На предприятиях, протяженность территории которых составляет несколько километров, допускается устройство главного и двух - трех дополнительных пунктов централизованного управления освещением отдельных участков. Главный пункт должен иметь прямую телефонную связь с пунктом управления предприятия и указанными дополнительными пунктами.
Светотехнический способ маскировки заключается в снижении освещенности и в оборудовании осветительных и сигнальных установок маскировочными приспособлениями.
Он применяется для маскировки наружного и внутреннего освещения, не отключаемого в режиме полного затемнения.
Применяемые в режиме полного затемнения светильники стационарного наружного маскировочного освещения должны иметь защитный угол не менее 15о,
создавать освещенность поверхности не более 0,2 лк и иметь жесткое крепление.
Установки местного внутреннего освещения должны создавать освещенность не более 5 лк, площадь светового пятна, создаваемого светильником, не должна превышать 1 кв. м.
Технологический способ маскировки заключается в проведении мероприятий, в результате которых световое излучение не возникает или снижается до уровней, позволяющих его световую маскировку осуществлять механическим способом.
Он применяется для световой маскировки производственных огней путем:
- выключения или перевода на поддерживающий режим работы технологических агрегатов;
- изменения технологического процесса работы оборудования;
- применения прогрессивных технологических установок для утилизации тепла, отходящих газов и т. д.;
- местного экранирования светового излучения.
В каждом конкретном случае световая маскировка производственных огней
осуществляется в соответствии с требованиями ведомственных инструкций по
световой маскировке.
Оптимальный выбор способов по световой маскировке и своевременное выполнение мероприятий частичного и полного затемнения обеспечивается проведением организационно-технических мероприятий, проводимых в мирное время.
Режим частичного затемнения
Режим частичного затемнения предусмотрен как подготовительный период к
введению режима полного затемнения.
При введении режима частичного затемнения (вводится особым постановлением на весь угрожаемый период и отменяется при снятии угрозы нападения возможного противника) производится комплекс подготовительных мероприятий, необходимых для введения режима полного затемнения.
Маскировка наружного освещения, при введении режима частичного затемнения, осуществляется сокращением наружного освещения путем отключения 50% приборов наружного освещения.
В режиме частичного затемнения освещенность мест производства работ вне зданий, проходов, проездов и территорий предприятия должна быть снижена до уровней, предусмотренных СНиП 2.01.53 – 84, путем выключения части светильников, установки ламп пониженной мощности.
При этом должна быть исключена возможность их местного включения. Допускается использование переносных осветительных фонарей, создающих освещенность не превышающую 2 лк.
В режиме частичного затемнения проектом предусмотрено решения, обеспечивающие отключение рабочего освещения, при этом сеть аварийного освещения, в том числе на путях эвакуации остается включенной.
Режим полного затемнения
Режим полного затемнения вводится по сигналу «Воздушная тревога!» и от-
меняется по сигналу «Отбой воздушной тревоги!».
Время на выполнение мероприятий режима полного затемнения не должно
превышать 3 минут с момента подачи сигнала «Воздушная тревога!».
В режиме полного затемнения все наружное освещение выключается.
В местах проведения неотложных производственных, аварийно-
спасательных и восстановительных работ, а также на опасных участках путей
эвакуации людей, предусматривается маскировочное автономное освещение с
помощью переносных осветительных фонарей.
Снижение освещенности в режиме полного затемнения до требуемых уров-
ней достигается следующими методами или их сочетанием:
а) установкой ламп пониженной мощности;
б) заменой газоразрядных ламп высокого давления лампами накаливания и
отключением зажигающих устройств;
в) заменой защитных колпаков, рассеивателей и преломлителей светильни-
ков маскировочными приспособлениями;
д) установкой специальных светильников.
Управление наружным освещением территории объекта проектируется централизованным.
Централизация управления наружным освещением осуществляется дистан-
ционным методом, при этом предусматривается принудительное отключение ос-
вещения и исключена возможность включения освещения средствами автомати-
ки.
Светильники, устанавливаемые у входов в здания и питаемые от сетей внут-
реннего освещения, не включаются в систему централизованного управления на-
ружным освещением (при введении режима полного затемнения они отключаются
дежурным персоналом).
В местах централизованного управления наружным освещением должна
предусматриваться сигнализация о состоянии наружного освещения - „Включено"
или "Отключено".
Маскировка внутреннего освещения
В режиме частичного затемнения освещенность в производственных и вспо-
могательных зданиях подлежит снижению путем выключения части светильников,
установки ламп пониженной мощности.
В режиме полного затемнения в помещениях производственных и вспомога-
тельных зданий, в которых не предусмотрено пребывание людей в темное время
суток или прекращается работа по сигналу «ВТ», применяется электрический спо-
соб маскировки – отключение освещения.
Световая маскировка производственных огней
В режиме частичного затемнения производственные огни световой маски-
ровке не подлежат, за исключением тех производственных огней, световая маски-
ровка которых не может быть произведена за время перехода на режим полного
затемнения.
В режиме полного затемнения электродуговая, а также газовая сварка и рез-
ка металла прекращаются. При необходимости выполнения этих операций ис-
пользуются закрытые помещения или специальные кабины, изготовленные из
светонепроницаемого материала.
Маскировка световых знаков
В режиме частичного затемнения световые знаки мирного времени на терри-
тории проектируемого объекта (дорожно-транспортные, световые указатели и т.
п.) маскировке не подлежат.
Электропитание указанных знаков входит в системы централизованного
управления наружным и внутренним освещением.
В режиме полного затемнения световые знаки мирного времени выключают-
ся.
В режиме световой маскировки используются специальные световые знаки
для обозначения входов, выходов, путей эвакуации людей, мест размещения
средств пожаротушения, запрещения прохода и проезда.
Предусмотренные проектом мероприятия по светомаскировке проектируемо-
го объекта позволяют производить:
- переход с режима общего освещения на режим частичного затемнения в
течении не более 16 часов;
- переход с режима частичного затемнения на режим полного затемнения в
течении не более 3 минут.
Проведение светомаскировочных мероприятий осуществляется силами ра-
бочих и служащих проектируемого объекта.
Контролю подлежат:
- уровни освещенности, создаваемые в режиме частичного и полного затем-
нения осветительными установками внутреннего, наружного освещения и произ-
водственными огнями;
- надежность работы светомаскировочных приспособлений на светильниках;
- системы отключения рабочего освещения, а также включения маскировоч-
ного освещения;
- надежность действия экранирующих устройств, технологических способов
при маскировке производственных огней;
- время выполнения светомаскировочных мероприятий при подаче сигнала
«ВТ».
Контроль качества световой маскировки проводится в два этапа.
На первом этапе по мере выполнения светомаскировочных мероприятий
осуществляется локальный контроль световой маскировки отдельных помещений,
цехов, технологических процессов. В ходе локального контроля должно быть ус-
тановлено, осталось ли световое излучение, выходящее в верхнюю полусферу и
каковы его параметры.
На втором этапе, после получения положительных результатов локальной
проверки, производится визуальная проверка качества световой маскировки проектируемого объекта с прилегающей к нему территорией в целом с возвышенностей, находящихся на расстоянии не менее 4-х км и высоте не менее 400 м от объекта наблюдения.
Организационно-технические мероприятия по световой маскировке
В целях создания благоприятных условий для введения режимов световой
маскировки заблаговременно проводятся необходимые организационно-
технические мероприятия, также разрабатывается план световой маскировки проектируемого объекта.
Инженерно-техническое решение на светомаскировку объектов экономики
вырабатывается только для объектов, продолжающих работу в военное время и
на которых, хотя бы в отдельных цехах или подразделениях, сохраняется дея-
тельность в темное время суток после сигнала «ВТ».
Все объекты, не работающие в темное время суток, или объекты, отключе-
ние которых от электроснабжения не вызывает аварийных последствий, подлежат
централизованному отключению, инженерно-технические решения по световой
маскировке не осуществляются.
Единое инженерно-техническое решение по световой маскировке должно
включать вопросы:
- электроснабжения, управления электроосвещением и обеспечения жизне-
деятельности населенных пунктов и объектов экономики в условиях затемнения;
- порядка разработки средств и способов световой маскировки производст-
венных огней;
- своевременного введения режимов световой маскировки и осуществление
контроля над их соблюдением;
- обеспечения безопасности населения и обслуживающего персонала, охра-
ны и поддержания порядка на объектах;
- обеспечения эффективности световой маскировки при минимальных затра-
тах сил и средств на ее проведение.
Организационно-технические мероприятия, выполняемые в мирное время,
на основе единого инженерно-технического решения включают:
- определение способов световой маскировки объектов и помещений;
- выявление объектов, освещение которых должно отключаться в режиме
частичного затемнения, мест на территории населенных пунктов и объектов, где
необходимо маскировочное освещение в режиме полного затемнения;
- выявление помещений, в которых отключается освещение в режиме полно-
го затемнения;
- определение мощности, типов и мест установки светильников общего и ме-
стного маскировочного освещения и световых знаков;
К числу организационных мероприятий относятся:
- подготовка дежурного персонала диспетчерских пунктов к управлению энер-
госистемами при быстром сбросе электрических нагрузок по сигналу «ВТ»;
- разработка и доведение до сведения персонала должностных инструкций и
графиков выполнения плана светомаскировочных мероприятий;
- обучение и тренировка персонала по осуществлению частичного и полного
затемнения;
- обучение водителей городского транспорта действиям по сигналу «ВТ» и
другое.
После ввода в эксплуатацию совместно с территориальными органами
управления по делам ГО и ЧС составляется план световой маскировки, который
должен включать в себя:
- конкретный перечень объектов, продолжающих работу в режиме полного
затемнения, со сведениями о потребляемой мощности электроприемников в этом
режиме;
- принципиальную схему электроснабжения объекта на военное время с ука-
занием пункта управления освещением;
- подробный перечень мероприятий (работ), их объемы, выделяемые силы и
средства, сроки выполнения, необходимые для введения режимов светомаски-
ровки и проведения эффективного контроля над их соблюдением.
2.16. Решения по укрытию персонала в защитных сооружениях
В соответствии с исходными данными, выданными Главным управлением
МЧС России по Самарской области, строительство защитных сооружений граж-
данской обороны, соответствующих нормам и требованиям СНиП 2.01.51-90 «Ин-
женерно-технические мероприятия гражданской обороны» не требуется.
2.17. Решения по организации эвакуационных мероприятий
При возникновении необходимости, решение о проведении эвакуационных
мероприятий принимается объектовой комиссией по чрезвычайным ситуациям на
основании планов взаимодействия с территориальными органами ГО и ЧС.
Эвакуация работающего персонала с территории площадок проектируемого
объекта при возникновении необходимости осуществляется по автомобильным
дорогам.
На территории проектируемого объекта для обеспечения проездов к зданиям
и сооружениям запроектированы внутриплощадочные автомобильные проезды.
Система проездов кольцевая и тупиковая с разворотными площадками.
К зданиям и сооружениям, требующим постоянного обслуживания, запроектированы пешеходные дорожки.
В составе проектируемого объекта предусматривается парк вспомогательных
машин и механизмов, обеспечивающих хозяйственные нужды предприятия, пере-
возку людей, ремонт машин и механизмов, ремонт и содержание дорог и прочие.
Эвакуация предусматривается за пределы зданий и сооружений на безопасные расстояния в места, обеспечивающие беспрепятственный ввод сил и средств для ликвидации последствий чрезвычайных ситуаций.
Эвакуация проводится согласно «Плану проведения эвакуационных меро-
приятий», в котором указываются следующие решения:
- порядок оповещения работающего персонала о проведении эвакуации;
- размещение эвакуируемого персонала в защитных сооружениях;
- сроки выполнения эвакуационных мероприятий;
- порядок вывоза персонала транспортом и пешим порядком из зоны ЧС;
- организация обеспечения порядка и регулирование выхода персонала от
каждого здания и сооружения, выезд автотранспорта за пределы объекта и маршруты его движения;
- порядок управления при проведении эвакуации.
3. МЕРОПРИЯТИЯ ПО ПРЕДУПРЕЖДЕНИЮ ЧРЕЗВЫЧАЙНЫХ
СИТУАЦИЙ НА ПРОЕКТИРУЕМОМ ОБЪЕКТЕ
3.1. Анализ возникновения и развития чрезвычайных ситуаций
Возможными источниками возникновения чрезвычайных ситуаций на проек-
тируемом объекте могут являться:
1. Чрезвычайные ситуации, связанные с приемом легковоспламеняющейся
жидкости – дизельного топлива.
2. Пожары вследствие нарушения техники безопасности, аварии на сетях
энерго-, тепло - и водоснабжения проектируемого объекта, способны привести к
возникновению аварийных ситуаций локального характера.
3. Отклонения климатических условий от нормативных параметров (сильные
морозы, снежные заносы, ураганные ветры, смерчи и пр.), которые могут стать
причиной возникновения чрезвычайных ситуаций.
4. Подготовка и проведение террористических и диверсионных актов.
3.2. Основные характеристики наиболее опасных веществ, обращаю-
щихся на проектируемом объекте
В технологическом процессе проектируемого объекта предполагается хра-
нить и использовать дизельное топливо, повышающие вероятность возникнове-
ния чрезвычайных ситуаций.
Основные характеристики дизельного топлива приведены в таблице 3.2.1.
Таблица 3.2.1
3.3. Основные факторы и возможные причины возникновения чрезвы-
чайных ситуаций
Основным фактором, способствующим возникновению и развитию чрезвы-
чайных ситуаций проведение операций по сливу дизельного топлива на площадке
слива автоцистерн.
Основными причинами возникновения и развития чрезвычайных ситуаций в
отдельных технологических блоках могут являться:
- разгерметизация технологического оборудования;
- полное, либо частичное разрушение запорно – регулирующей арматуры;
- повреждения технологического оборудования вследствие механического
воздействия;

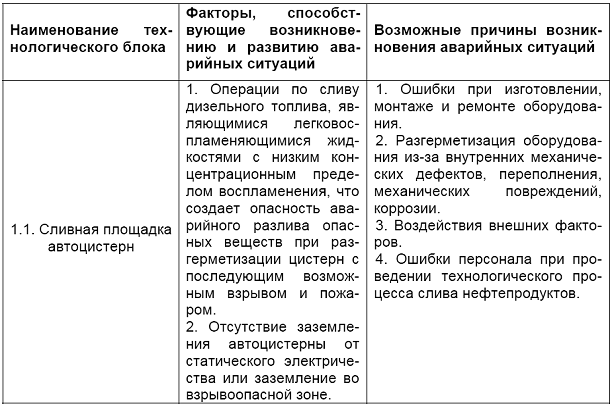

Перечень основных факторов и возможных причин, способствующих возникновению и развитию чрезвычайных ситуаций, приведен в таблице 3.3.1.
Таблица 3.3.1
3.4. Оценка возможных чрезвычайных ситуаций на проектируемом объекте
3.4.1. Определение возможных сценариев возникновения и развития чрезвычайных ситуаций
Исходя из свойств опасных веществ, участвующих в технологическом процессе, условий их доставки и использования, на технологических блоках возможны сценарии возникновения и развития чрезвычайных ситуаций, приведенные в таблице 3.4.1.1.
Таблица 3.4.1.1
3.4.2. Определение количества опасных веществ, участвующих в образовании поражающих факторов
Данные о количестве опасных веществ, участвующих в создании поражающих факторов при реализации различных сценариев развития аварийной ситуации приведены в таблице 3.4.2.1.
Таблица 3.4.2.1
«Дерево событий» с указанием частот реализации инициирующих событий при разгерметизации автомобильной цистерны с нефтепродуктом приведено на рисунке 3.4.2.1.
Рисунок 3.4.2.1. «Дерево событий» при разгерметизации автомобильной цистерны с нефтепродуктом.
3.4.3. Качественная оценка поражающих факторов возникновения чрезвычайных ситуаций
Значения допустимых параметров пожарной и взрывопожарной опасности для работающего и обслуживающего персонала приведены в таблицах 3.4.3.1, 3.4.3.2.

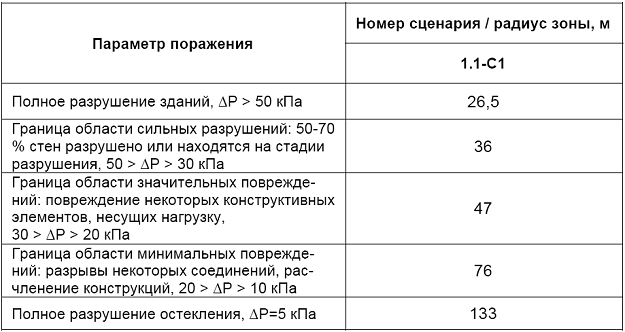

Предельно допустимое значение избыточного давления воздушной ударной волны
Таблица 3.4.3.1

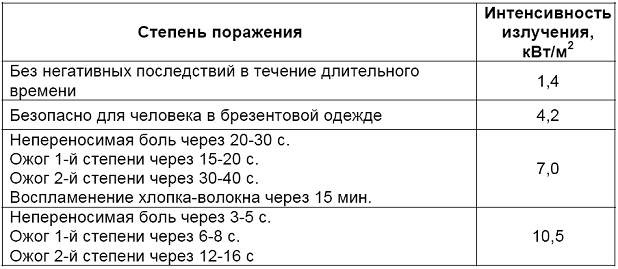

Предельно допустимая интенсивность теплового излучения при возникновении «огненного шара» и пожаров проливов легковоспламеняющихся и горючих жидкостей
Таблица 3.4.3.2
Значения допустимых параметров пожарной и взрывопожарной опасности для зданий, сооружений и технологического оборудования приведены в таблицах 3.4.3.3, 3.4.3.4, 3.4.3.5, 3.4.3.6.
Предельные значения избыточного давления воздушной ударной волны, вызывающие различные степени разрушений отдельных конструктивных элементов зданий
Таблица 3.4.3.3
Степени разрушения зданий от воздействия избыточного давления воздушной ударной волны
Таблица 3.4.3.4

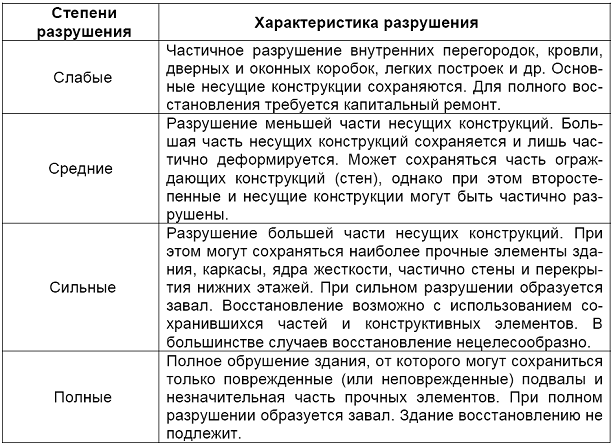

Характеристика степеней разрушения зданий
Таблица 3.4.3.5
Интенсивность теплового излучения при возникновении «огненного шара» и
пожаров проливов легковоспламеняющихся и горючих жидкостей
Таблица 3.4.3.6
3.4.4. Количественная оценка поражающих факторов возникновения
чрезвычайных ситуаций
3.4.4.1. Количественная оценка поражающих факторов при возникнове-
нии взрыва топливовоздушной смеси
Количественную оценку поражающих факторов возникновения топливовоз-
душной смеси проводим в соответствии с ГОСТ Р 12.3.047-98 ССТБ «Пожарная
безопасность технологических процессов. Общие требования. Методы контроля»
(Приложение Е «Метод расчета параметров волны давления при сгорании топли-
вовоздушных смесей в открытом пространстве»).
Величина избыточного давления при взрыве топливовоздушных смесей рас-
считывается по формуле:
Р0 – атмосферное давление, кПа (допускается принимать равным 101 кПа);
mпр – приведенная масса газа или пара, кг, определяется по формуле:
m – масса вещества, участвующего в образовании топливовоздушной смеси
(принимается по таблице 3.4.2.1 для каждого сценария), кг
Qсг – удельная теплота сгорания, для дизельного топлива Qсг = 43500 кДж/кг;
Q0 – константа, равная 4,52106 Дж/кг;
Z – коэффициент участия, который принимается равным 0,1 для открытого
пространства, 0,5 для замкнутого пространства.
Основные исходные параметры для расчета избыточного давления при
взрыве топливовоздушной смеси приведены в таблице 3.4.4.1.1.
Таблица 3.4.4.1.1
Результаты расчета зон действия поражающих факторов при взрыве топливовоздушной смеси приведены в таблице 3.4.4.1.2.
Таблица 3.4.4.1.2
3.4.4.2. Количественная оценка поражающих факторов при возникнове-
нии пожара
Количественную и качественную оценку поражающих факторов пожара проводим в соответствии с ГОСТ Р 12.3.047-98 ССТБ «Пожарная безопасность технологических процессов. Общие требования. Методы контроля» (
«Метод расчета интенсивности теплового излучения при пожарах пролива легковоспламеняющихся и горючих жидкостей).
При возгорании пролива (факельное горение) диаметр пламени составит:
Fрз – площадь растекания нефтепродукта определяется по формуле:
Fрз - прогнозируемая площадь пролива, м2;
f - коэффициент растекания, (м2/м3), принимаемый в зависимости от распо-
ложения емкости на местности ( р f = 20, при расположении емкости на ровной
площадке);
р V - объем пролива нефтепродукта, м3;
где М – масса нефтепродукта для каждого из сценариев (принимается по таблице 3.4.2).
При возгорании пролива (факельное горение) высота пламени составит:

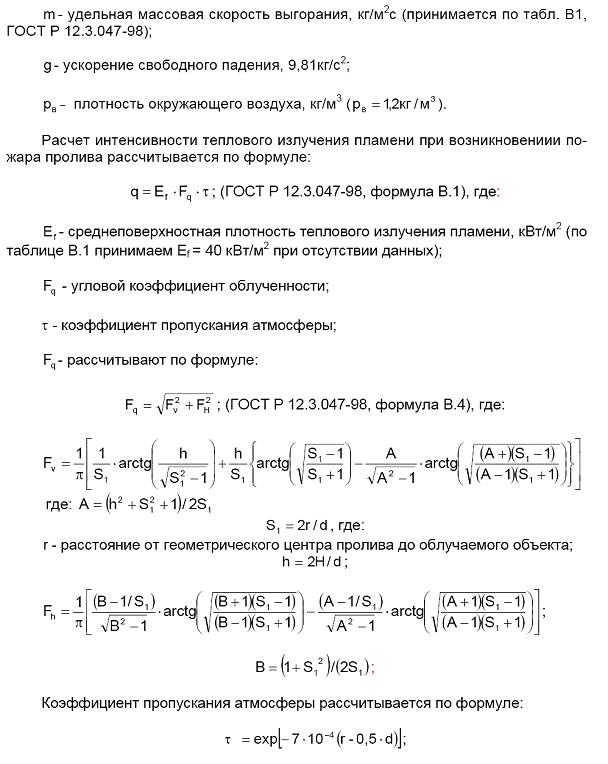

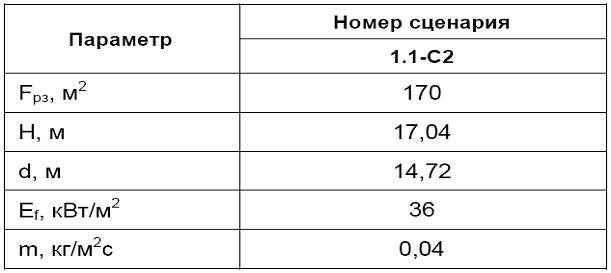

Основные исходные параметры для расчета интенсивности теплового излучения приведены в таблице 3.4.4.2.1.
Таблица 3.4.4.2.1
Результаты расчета зон действия поражающих факторов при возникновении
пожара пролива нефтепродуктов приведены в таблице 3.4.4.2.2.
Таблица 3.4.4.2.2
3.5. Анализ риска возникновения чрезвычайных ситуаций на проектируемом объекте
3.5.1. Основные типы производственных неполадок, приводящих к возникновению и развитию чрезвычайных ситуаций
При проведении анализа риска возникновения чрезвычайных ситуаций на проектируемом объекте рассматриваем следующие основные типы производственных неполадок, приводящих к возникновению и развитию чрезвычайных ситуаций:
- производственные неполадки, связанные с отказами основного технологического и вспомогательного оборудования;
- производственные неполадки, связанные с ошибочными действиями работающего и обслуживающего персонала;
- производственные неполадки, связанные с внешними воздействиями техногенного и природного характера.
3.5.1.1. Основные причины и факторы возникновения аварий, связанные с отказами оборудования
К основным причинам и факторам, связанным с отказами оборудования относятся:
- физический износ, механические повреждения, температурные деформации
оборудования;
- прекращение подачи энергоресурсов;
- коррозия и эрозия оборудования и трубопроводов.
Ниже рассмотрены возможные причины и факторы, связанные с отказом технологического оборудования.
К ним можно отнести следующие факторы, которые были проанализированы
и учтены:
А) Физический износ, механическое повреждение, брак при изготовлении.
Механическое разрушение оборудования в результате усталостных явлений, физического износа, ошибок при монтаже, изготовлении и ремонте может привести как частичному, так и к полному разрушению технологического и вспомогательного оборудования и возникновению аварийной ситуации любого масштаба.
Б) Прекращение подачи энергоресурсов.
Прекращение подачи энергоресурсов может привести к нарушению нормального режима работы основного технологического оборудования, выходу параметров технологического процесса за пределы критических значений и созданию аварийной ситуации.
В) Коррозия и эрозия оборудования и трубопроводов.
Коррозийное и эрозивное разрушение оборудования и трубопроводов чаще всего имеет локальный характер и не приводит к серьезным последствиям. Но при несвоевременной локализации может произойти дальнейшее развитие аварии.
3.5.1.2. Основные причины и факторы возникновения аварий, связанные с ошибочными действиями работающего и обслуживающего персонала
К основным причинам и факторам, связанным с ошибочными действиями
работающего и обслуживающего персонала относятся:
А) Нарушение или отклонения от нормативно – технических документов при
проектировании, монтаже, вводе объектов в эксплуатацию.
Механическое повреждение (особенно трубопроводов, технологического
оборудования) возникает при неправильном ведении строительно-монтажных ра-
бот, приемки в эксплуатацию технологического оборудования.
Б) Нарушение регламента проведения работ и техники безопасности.
Нарушение регламента работ и техники безопасности при плановом обслу-
живании технологического оборудования и ремонтных работах способствуют по-
явлению утечек опасного вещества и являются одной из наиболее распростра-
ненных причин возникновения аварийных ситуаций.
В) Отступления или отсутствие эффективных вложений в специальную под-
готовку персонала и создание необходимых безопасных условий его работы.
Отступление от плана подготовки работающего и обслуживающего персона-
ла в части безопасности условий труда.
Нарушение или отсутствие проведения инструктажей по техники безопасно-
сти, внутреннего распорядка, правилам пожарной безопасности.
3.5.1.3. Основные причины и факторы возникновения аварий, связанные с внешними воздействиями природного и техногенного характера
Основными причинами и факторами возникновения аварий, связанных с
внешними воздействиями природного и техногенного характера являются:
А) Внешние воздействия природного характера.
- значительное превышение ветровых нагрузок на здания и сооружения, тех-
нологическое оборудование, находящееся на открытой местности;
- значительное превышение снеговых нагрузок на конструкции покрытий зда-
ний, сооружений, технологического оборудования;
- природное наводнение, паводок;
- кратковременное увеличение сейсмической активности (землетрясение).
Б) Внешние воздействия техногенного характера на рядом расположенных
потенциально опасных объектах и транспортных коммуникациях.
3.5.2. Основные типы сценариев возникновения возможных аварий
Под сценарием понимается логико-временная и причинно-следственная по-
следовательность событий, условий и процессов, приводящих к нежелательному
инциденту, включая ошибки, отказы, внешние явления и другие опасности.
Сценарии разрабатываются исходя из опасностей, обнаруженных на этапе
идентификации, и их последствий.
Детальность проработки сценариев определяется наличием исходной ин-
формации и условиями определения характера и условий возникновения послед-
ствий.
При определении представительного набора сценариев учитывается, что од-
но и то же событие может вызывать различные последствия, а последствие может
быть обусловлено разными причинами и/или их сочетанием. При этом учитывает-
ся, что к инциденту могут привести несколько одновременно или последовательно
возникающих опасностей.
Обычной практикой является выделение так называемых базовых (как пра-
вило, наиболее вероятных) сценариев, обычно соответствующих случаям, извест-
ным из предшествующего опыта и анализа аварий, имевших место в прошлом, и
наихудших сценариев (с наиболее серьезными последствиями).
Конечной целью данного этапа является обеспечение полноты анализа, то
есть определение возможных путей наступления опасных последствий и цепочек
событий от выявленных опасностей к этим последствиям. В наибольшей степени
этим целям удовлетворяют методы построения и анализа «деревьев событий» и
«деревьев отказов».
3.5.3. Анализ «деревьев отказов» основных сценариев возникновения
возможных чрезвычайных ситуаций
При анализе «деревьев отказов» выявляются комбинации отказов основного
технологического оборудования, инцидентов, ошибок персонала и нерасчетных
внешних (техногенных, природных) воздействий, приводящие к чрезвычайной ситуации.
Анализ «дерева отказов» возникновения чрезвычайных ситуаций с разгерметизацией автомобильной цистерны с дизельным топливом представлен на рисунке 3.5.3.1.
Рисунок 3.5.3.1. Анализ «дерева отказов» возникновения чрезвычайных ситуаций с разгерметизацией автомобильной цистерны с дизельным топливом.
3.5.4. Оценка и критерии приемлемого риска
Для индивидуального риска, по сравнению с рисками, которые обычно считаются приемлемыми, или которые являются естественными для среды ежедневного обитания, имеется общепризнанное положение о том, что смертность (риск
гибели человека) порядка
является приемлемой для населения.
Несколько большая величина
является приемлемой для персонала. Эти риски являются только минимальной частью тех техногенных рисков,
которые являются нормальными для человека в его повседневной жизни.
Оценка риска осуществляется с использованием так называемых матриц
риска, построенных с использованием категорий последствий и уровней частот.
Результаты построения сценариев, оценки их последствий и частот наступ-
ления, сводятся в матрицу рисков, так, что каждый построенный и оцененный
сценарий соотносится с определенной ячейкой матрицы рисков.
Критерии для зонирования территории проектируемого объекта по степени
опасности возникновения чрезвычайных ситуаций
Таблица 3.5.4.1
3.5.5. Количественная оценка риска
Индивидуальный риск - частота поражения отдельного индивидуума (человека) в результате воздействия исследуемых факторов опасности.
В общем случае количественно (численно) индивидуальный риск выражается
отношением числа пострадавших людей к общему числу рискующих за определенный период времени.
Индивидуальный риск во многом определяется квалификацией и готовностью индивидуума к действиям в опасной ситуации, его защищенностью.
Индивидуальный риск оценивается, как произведение вероятности возникновения аварийной ситуации с разрушением основного технологического оборудования на вероятность негативного воздействия результатов аварии на работающий персонал.
При проведении количественного анализа риска для возможных и вероятных
категорий опасностей взрывов и пожаров, используются модели анализа риска
для взрывов топливно-воздушных смесей, рекомендуемых к применению для этих
целей в нормативной и методической литературе (РД «Методические
указания по проведению анализа риска опасных производственных объектов», РД
«Методика оценки последствий аварийных взрывов», ГОСТ Р 12.3.047-
98 «Пожарная безопасность технологических процессов. Общие требования. Ме-
тоды контроля»).
При расчете индивидуального риска для персонала, пересекающего зону воздействия, в качестве консервативной оценки принимается, что при попадании объекта в зону термического воздействия от возможной аварии с радиусом R0 будет иметь место его «поражение» с вероятностью, соответствующей степени тяжести поражения для людей.

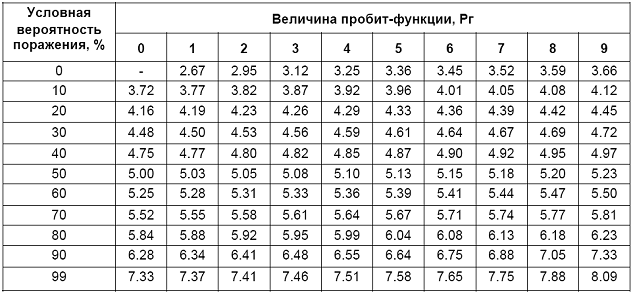

Значение условной вероятности поражения человека в зависимости от Рг определяется из таблицы 3.5.5.1.
Таблица 3.5.5.1
Индивидуальный риск Rи определяется по формуле:
Qn – условная вероятность поражения человека, находящегося на заданном
расстоянии от границы поражающего фактора, при возникновении чрезвычайной
ситуации;
Q – вероятность реализации сценария в течение года;
Условная вероятность поражения человека избыточным давлением, при возникновении взрыва топливовоздушной смеси на определенном расстоянии от эпицентра взрыва, определяется следующим образом:
3.6 Решения по предупреждению чрезвычайных ситуаций и снижению
их тяжести
3.6.1. Основные организационные мероприятия по предупреждению
чрезвычайных ситуаций и снижению их тяжести
Основными организационными решениями по предупреждению чрезвычай-
ных ситуаций и снижению их тяжести являются:
1. Разработка и утверждение организационно – плановых документов, вклю-
чающих в себя:
- положение по организации прогнозирования чрезвычайных ситуаций техно-
генного и природного характера;
- планы взаимодействия с аварийно-спасательными формированиями, а
также со службами охраны в случае несанкционированного вмешательства в дея-
тельность объекта или при угрозе террористического акта.
2. Разработка и утверждение оперативных документов, включающих в себя:
- планы по ликвидации возможных аварийных ситуаций;
- инструкции по безопасному проведению ремонтных, огнеопасных и газо-
опасных работ;
- инструкции по техники безопасности;
- проведение учебных занятий и тревог на случай возникновения и ликвида-
ции чрезвычайных ситуаций.
3. Проведение плановых и внеплановых проверок наличия и исправности:
- систем автоматизации технологических процессов;
- систем автоматической блокировки технологических узлов;
- средств пожаротушения;
- противопожарного оборудования;
- запасных и эвакуационных выходов;
- средств для оказания первой медицинской помощи;
- средств индивидуальной защиты и спасения людей;
- средств телефонной и радиосвязи;
- систем оповещения работающего и обслуживающего персонала.
3.6.2 Мероприятия по предупреждению террористических и диверсион-
ных актов
Профилактические меры по предупреждению террористических актов с помощью взрывов, поджогов предусматривает регулярный осмотр территорий и помещений объектов с целью своевременного обнаружения посторонних взрывоопасных предметов:
- регистрацию можно осуществлять с помощью газоанализаторов взрывчатых
веществ;
- осмотр проводят как минимум два человека;
- по возможности не пользоваться радиопереговорными устройствами, чтобы
исключить случайное срабатывание радиоуправляемого взрывного устройства;
- не стоит приближаться к подозрительному объекту с металлическими предметами, чтобы исключить срабатывание взрывного устройства с магнитным типом взрывателя;
- на открытой территории в обязательном порядке осматриваются урны, ка-
нализационные люки, сливные решетки, цокольные и подвальные ниши, теле-
фонные и электрощиты, водосливные трубы;
- уделяют особое внимание таким местам, как подвесные потолки, вентиля-
ционные шахты, осветительные плафоны, лестничные клетки и другие замкнутые пространства.
При обнаружении взрывного устройства категорически запрещается:
- самостоятельно принимать действия, нарушающие состояние подозритель-
ного предмета, трогать и перемещать его и предметы находящиеся с ним в кон-
такте;
- заливать жидкостями, засыпать грунтом или накрывать тканевыми или дру-
гими материалами;
- оказывать температурное, звуковое, световое, механическое воздействие
на взрывоопасный предмет;
- прикасаться к взрывному устройству, находясь в одежде с синтетическими
волокнами.
3.6.3. Решения по исключению разгерметизации оборудования и преду-
преждению аварийных выбросов опасных веществ, решения по обеспече-
нию взрывопожаробезопасности
Пожарная безопасность на проектируемом объекте обеспечивается
следующим, принятым в проекте, комплексом мероприятий:
- системами предотвращения пожара;
- организационно-техническими мероприятиями, направленными на
исключение возникновения пожара, обеспечение пожарной безопасности людей,
обеспечение пожарной безопасности материальных ценностей.
Предотвращение пожара обеспечивается:
- соблюдением действующих норм и правил при разработке генерального
плана в целом;
-техническими решениями в технологической, архитектурно-строительной
частях проекта;
-техническими решениями при проектировании инженерных сетей и систем.
Предотвращение пожара при разработке технологических и архитектурно-
планировочных решений достигается исключением возможности образования
горючей среды и образования в горючей среде (или внесения в нее) источников
зажигания.
Предотвращение образования горючей среды обеспечивается следующими
способами и их комбинацией:
- максимально возможным применением негорючих и трудногорючих
веществ и материалов;
- максимально возможным по условиям технологии и строительства
ограничением объема горючих веществ, материалов и наиболее безопасным
способом их размещения;
Предотвращение образования в горючей среде источников зажигания
обеспечивается:
- применением оборудования, устройств, электрооборудования,
соответствующего пожароопасной и взрывоопасной зонам, группе и категории
взрывоопасной смеси;
- применением быстродействующих средств защитного отключения
возможных источников зажигания;
- применением технологического оборудования, удовлетворяющих
требованиям электростатической искробезопасности;
- устройством молниезащиты зданий, сооружений и оборудования;
- применением неискрящего инструмента при работе с
легковоспламеняющимися жидкостями и горючими газами;
- выполнением действующих строительных норм, правил и стандартов.
Ограничение объема горючих веществ и материалов, а также наиболее
безопасный способ их размещения достигаются применением следующих
способов и их комбинацией:
- уменьшением объема горючих веществ и материалов, находящихся
одновременно в помещении и на открытых площадках;
- регулярной очисткой территории, на которой располагается объект,
помещений, коммуникаций, оборудования от горючих отходов;
- своевременным удалением пожароопасных отходов производства.
Противопожарная защита достигается:
- применением средств пожаротушения и соответствующих видов пожарной
техники;
- применением автоматических установок пожарной сигнализации;
- применением основных строительных конструкций и материалов, в том
числе используемых для облицовок, с нормированными показателями пожарной
опасности;
- устройствами, обеспечивающими ограничение распространения пожара;
- организацией с помощью технических средств, включая автоматические,
своевременного оповещения и эвакуации людей;
- применением средств коллективной и индивидуальной защиты людей от
опасных факторов пожара.
Для противопожарной защиты проектируемого объекта проектом разработа-
ны мероприятия по устройству противопожарного водопровода с учетом требова-
ний глав соответствующих нормативных документов.
Для пожаротушения объекта реконструкции привлекаются аварийно-
спасательные формирования аэропорта Курумоч.
3.7. Сведения о наличии и характеристиках систем автоматического ре-
гулирования, блокировок, сигнализации, а также безаварийной остановке
технологического процесса
3.7.1. Системы автоматизации
МВРЛ работает в одном из двух режимов:
а) дистанционное управление (ДУ);
б) местное управление (МУ).
Все резервируемые устройства в свою очередь работают в режимах:
- централизованное управление (ЦУ);
- местное обслуживание (ОМ).
Переключение режимов осуществляется с терминала.
Режим ОМ предназначен для регламентных и ремонтных работ.
Режим ЦУ обеспечивает управление с местного или дистанционного тер-
минала.
В режиме ДУ все устройства, переведенные в режим ЦУ, управляются с
дистанционного терминала, а в режиме МУ - с местного.
Система управления состоит из двух подсистем:
а) дискретного управления;
б) цифрового управления.
Подсистема дискретного управления выполняет следующие функции:
- включение и отключение отдельных устройств МВРЛ;
- обработку дискретных сигналов встроенного функционального контроля с
целью отображения и аварийного отключения;
- автоматическую и ручную реконфигурации оборудования;
- обмен информацией технического управления и состояния оборудования
с подсистемой цифрового управления.
Подсистема цифрового управления выполняет следующие функции:
- обмен информацией технического управления и состояния оборудования
с подсистемой дискретного управления;
- трансляцию команд управления и сигналов технического состояния обо-
рудования между СКУ и устройствами МВРЛ;
- задание режимов и параметров оборудования МВРЛ;
- управление встроенным контролем.
Оборудование МВРЛ содержит средства, позволяющие минимизировать тре-
бования к его обслуживающему персоналу. Наличие встроенного функционально-
го и тестового контроля обеспечивает:
- тестирование и оценку состояния оборудования МВРЛ;
- предоставление информации о состоянии оборудования МВРЛ в систему
управления;
- диагностику и локализацию неисправностей;
- подготовку информации для архивации.
Управление АРП DF 2000
Техническое управление и контроль состояния АРП DF 2000 осуществляется
со шкафа ДУ и МУ ЗКП.
Управление АРП может осуществляться в одном из двух режимов:
- местный режим - с цифровой клавиатуры СО из состава шкафа обработки;
- дистанционный режим - со шкафа ДУ, с модуля ЗКП.
Сигналы телеуправления:
- включение и выключение аппаратуры АРП DF 2000;
- включение и выключение любого канала пеленгования;
- дистанционный выбор частот каналов пеленгования;
- принудительное переключение на резервный канал любого канала
пеленгования;
- включение и выключение КИГ.
Телесигнализация:
- сигнал о состоянии АРП DF 2000 (норма / авария);
- сигналы о включении каналов пеленгования;
- сигналы о состоянии каналов пеленгования (норма / авария);
- сигнал о включении КИГ;
- сигналы о состоянии резервного канала (норма / авария);
- сигналы об использовании на определенном частотном канале основного
или резервного канала;
- сигнал об отсутствии контроля каналов;
- значения пеленгов по каналам в цифровом виде;
- значения установленных частот пеленгования по каналам.
Дежурные сигналы телеуправление и телесигнализации, выполняемые в ме-
стном или в дистанционном режимах управления АРП DF 2000 (независимо
от того включен АРП или не включен):
- включение и выключение светоограждения;
- выключение охранного освещения;
- включение и выключение АРП
- сигнал о пожаре;
- сигнал о нарушении охранной зоны;
- сигнал о включении охранного освещения;
- сигнал о включении светоограждения;
- сигнал о включении АРП;
АРП DF 2000 может работать в следующих взаимоисключающих режимах:
- «КОНТРОЛЬ»;
- «ТЕСТ»;
- «РАБОТА».
В режиме «КОНТРОЛЬ» проверяются точностные характеристики АРП DF
2000 по калибратору и от КИГ, а также работоспособность пеленгационного тракта
В режиме «ТЕСТ» проверяется работоспособность составных частей аэро-
дромной аппаратуры АРП и выносной аппаратуры.
В режимах «ТЕСТ» и «КОНТРОЛЬ» пеленгование воздушных судов (ВС) не
производится.
В режиме «РАБОТА» осуществляется работа АРП DF 2000 в штатном режи-
ме, то есть, - пеленгование ВС.
Отображение пеленга по любому каналу возможно кроме модуля индикации
на табло шкафа ШОА и мониторе шкафа ДУ и модуля ЗКП.
В АРП DF 2000 предусмотрены:
- автоматическая юстировка на север по КИГ, позволяющая исключить меха-
ническое вращение антенны при развертывании;
- калибровка показаний АРП DF 2000 с учетом размещения на местности.
Значения юстировки и калибровочных поправок хранятся в энергонезависи-
мой памяти шкафа обработки.
- автоматическое переключение на резервную линию связи при отказе основ-
ной линии связи между АРП - ДУ и между АРП - ЗКП, ДУ - ЗКП;
- подключение к сети 1 или к сети 2;
- контроль первичных сетей;
- фиксация времени наработки АРП;
- автоматическое включение кондиционирования в аппаратной АРП DF 2000
при превышении температуры воздуха 30 градусов.
Контроль и диагностика
АРП DF 2000 оснащен встроенной системой контроля и диагностики, позво-
ляющей производить оперативный контроль аппаратуры, не прерывая его работы,
с формированием интегральных оценок работоспособности АРП нор-
ма/ухудшение/авария, с указанием отказавших узлов и отображением причины на
табло шкафа ШОА и мониторах шкафа ДУ и модуля ЗКП.
Резервный канал подключается вместо отказавшего канала и автоматически
перестраивается на соответствующее значение частоты. Резервирование являет-
ся горячим и скользящим.
В местном режиме управления АРП или в дистанционном при управлении
АРП с ДУ, шкаф ДУ выдает световую и звуковую (с уровнем 0.5 Вт) информацию
дежурному персоналу при поступлении ТС об аварии или ухудшении параметров
АРП.
КИГ обеспечивает проверку общей работоспособности АРП и инструмен-
тальной погрешности пеленгования.
Аппаратура АРП DF 2000 обеспечивает автоматический контроль и резерви-
рование линии связи между АРП и ДУ. В случае обрыва линий связи АРП DF 2000
сохраняет ранее заданное состояние.
3.7.2. Системы сигнализаци
Пожарная сигнализация
Оборудованию системой автоматической пожарной сигнализации подлежат
аппаратные модули:
- аппаратный модуль моноимпульсного вторичного радиолокатора МВРЛ-СВК
на площадке АОРЛ-Т+ПРЦ с выводом сигналов в здание ПРЦ;
- агрегатного контейнера модульного типа «Север» на площадке АОРЛ-
Т+ПРЦ с выводом сигналов в здание ПРЦ;
- аппаратный модуль приводной радиостации АРМ-150МА на площадке
БПРМ 123 с выводом сигналов в здание ПРЦ;
- аппаратный модуль автоматического радиопеленгатора АРП-DF200 на
площадке АРП с выводом сигналов в здание КДП-МВЛ;
Оборудованию системой автоматическими установками пожаротушения под-
лежит агрегатный контейнер модульного типа «Север» на площадке АОРЛ-
Т+ПРЦ.
Автоматические установки пожаротушения
Согласно НПБ 110-03 здания аппаратного модуля и модуля дизель-
генератора, подлежат оборудованию автоматическими установками пожаротушения.
На основании требований нормативных документов и с учетом строительных,
климатических и технологических особенностей защищаемого помещения в ком-
плекте поставки зданий выполнена автоматическая установка аэрозольного пожа-
ротушения.
Пожарная сигнализация объектов
Для обнаружения возгорания и сообщения о месте его возникновения в аппа-
ратных модулях и модуля дизель-генератора предусматривается сеть пожарной
сигнализации с установкой пожарных извещателей в зависимости от категории
пожароопасности помещений.
Система пожарной сигнализации аппаратных модулей выполнена на базе
приемно-контрольного прибора "С2000-4" с пультом управления "С2000М", обес-
печивающих контроль и управление до 4 пожарных шлейфов.
Для своевременного обнаружения очагов возгорания по всей контролируемой
площади используются пожарные извещатели, дымовые ИП212-78 , ручные ИПР
513-3. Для оповещения о пожаре и подачи звукового и светового сигналов исполь-
зуется: встроенная световая индикация и звуковой сигнализатор приборов
«С2000-4», а также оповещатель охранно-пожарный комбинированный "Маяк -
24К".
Обобщенный сигнал тревоги "Пожар", "Неисправность" с приборов располо-
женных в аппаратных модулях МВРЛ СВК и АРМ-150 МА а также модуля дизель-
генератора, передается на пост в существующее здание ПРЦ с последующей пе-
редачей информации в здание КДП.
Обобщенный сигнал тревоги "Пожар", "Неисправность" с прибора располо-
женного в аппаратном модулях МВРЛ СВК и АРМ-150-МА, а также модуля ди-
зель-генератора, передается на пост в существующее здание ПРЦ с последую-
щей передачей информации в здание КДП.
3.8. Сведения о численности и размещении производственного персо-
нала проектируемого объекта, который может оказаться в зоне действия
поражающих факторов
При возникновении чрезвычайных ситуаций на проектируемом объекте рабо-
тающий и обслуживающий персонал может оказаться в зоне возможных слабых
разрушений в количестве 5 человек.
3.9. Сведения о численности и размещении населения прилегающей
территории, которая может оказаться в зоне действия поражающих факто-
ров
Проектируемый объект располагается на значительном удалении от насе-
ленных пунктов, вследствие этого население прилегающих территорий не окажется в зоне возникновения поражающих факторов.
3.10. Сведения о наличии, местах размещения и характеристиках основ-
ных и резервных источников электро-, тепло-, газо-, водоснабжения, а также
систем связи
3.10.1. Электроснабжение и электроосвещение
Обеспечение надежного и бесперебойного электроснабжения проектируемых
средств УВД, РТОП и связи, в соответствии с нормативной категорией надежно-
сти электроснабжения осуществляется за счёт:
- наличия на объекте независимых внешних источников электроснабжения;
- установки автономных источников электропитания для средств РТОП;
- питания электроприемников взаимнорезервируемыми кабельными линиями
0,4 кВ;
- загрузки трансформаторов в нормальном режиме не более 70%.
В настоящее время электроснабжение комплекса средств УВД, РТОП и связи
аэропорта осуществляется по воздушным и кабельным линиям 6кВ.
В качестве двух независимых источников электроэнергии используются сек-
ционированные сборные шины РУ-6кВ ДЭС-3, к которым по радиальной и магист-
ральной схеме подключаются одно - и двухтрансформаторные подстанции.
В связи с реконструкцией и техническим перевооружением комплекса
средств УВД, РТОП и связи, данным проектом предусматриваются решения по
электроснабжению:
- МВРЛ СВК на площадке ОРЛ-Т+ПРЦ;
- приводной радиостанции АРМ-150 МА на площадке БПРМ с МК-123°;
- радиопеленгатора АРП DF-2000.
Решения по электроснабжению МВРЛ-СВК
В соответствии с техническими условиями для подключение, проектируемого
МВРЛ СВК проектом предусматривается реконструкция существующей транс-
форматорной подстанции ТП-2, путем ее замены на новую - ТП-2 (новая). Транс-
форматорная подстанция ТП-2 (новая) принята проходной, типа КТПНУ, в метал-
лических утепленных блоках, полной заводской готовности.
Мощность трансформатора в ТП-2 (новая) выбрана по расчетной нагрузке
существующего здания ОРЛ-Т+ПРЦ и проектируемого МВРЛ СВК. Мощность
трансформатора определяется с учетом допустимой перегрузки без сокращения
срока службы, для обеспечения нормального электроснабжения потребителей в
аварийном режиме.
В трансформаторной подстанции на напряжении 6кВ принята одинарная сис-
тема сборных шин с пропускной способностью 630А, к которой присоединяется
силовой трансформаторы и кабельные линии. Силовой трансформатор присоединяется к сборным шинам РУ-6кВ через выключатель нагрузки и предохранитель, а кабельные линии присоединяются через выключатели нагрузки. Заземление секций сборных шин предусматривается стационарными заземляющими ножами. На напряжении 0,4 кВ в проектируемой трансформаторной подстанции принята одинарная система сборных шин с панелями, укомплектованными автоматическими выключателями.
Подключение проектируемой подстанции выполняется от существующей ВЛ-
6кВ, с установкой новой концевой анкерной опоры с разъединительным пунктом.
Концевая анкерная опора выполняется на деревянных стойках высотой 10 м. Пе-
резавод существующих отходящих кабельных линий 6кВ от ТП-2 (новая) выпол-
няется с установкой в траншеях соединительных муфт 6кВ.
Электроснабжение аппаратного кузова МВРЛ-СВК выполняется по взаимо-
резервируемым кабельным линиям расчетного сечения:
- от щита РУ-0,4 кВ реконструируемой ТП-2 (новая);
- щита гарантированного питания ЩГП устанавливаемого в электрощитовой
существующего здания ОРЛ-Т+ПРЦ.
Ввод электроэнергии выполнен на щит АВР входящий с состав аппаратного
модуля МВРЛ-СВК. Устройство АВР обеспечивает переключение электропитания
с одного источника электроснабжения на другой не более чем за 1с.
Для обеспечения требуемой надежности электроснабжения в соответствии с
требованиями ПУЭ и НГЭА-92 в качестве второго автономного независимого ав-
тономного источника электроснабжения предусматривается дизель-генераторная
установка 2-й степени автоматизации фирмы Perkins мощностью 135кВА полной
заводской готовности, в контейнерном исполнении типа «СЕВЕР».
В соответствии с техническими условиями проектом предусматривается час-
тичная реконструкция существующей системы электроснабжения здания ОРЛ-
Т+ПРЦ.
В электрощитовой здания предусматривается установка нового вводно-
распределительного устройства с АВР, выполненного на базе панели типа ВРУ -
1Д и щита гарантированного питания (ЩГП) типа ПР8503. Для подключения суще-
ствующих нагрузок с линейным напряжениям 220В проектом предусматривается
установка в электрощитовой понижающего сухого трансформатора 380/220В типа
ТП3-380/220В. Проектом также предусматривается прокладка новых питающих
кабельных линий 0,4кВ до здания ОРЛ-Т+ПРЦ и дизель-генераторной установки
от РУ-0,4кВ ТП-2 (новая).
Выносное оборудование МВРЛ-СВК подключается от автоматических вы-
ключателей, дополнительно установленных в существующем щите ЩГП-5 здания
КДП и резервных фидеров существующего щита гарантированного питания ЩГП-4
здания ОРЛ-Т+ПРЦ.
Решения по электроснабжению АРМ-150 МА
Электроснабжение приводной радиостанции АРМ-150 МА на площадке
БПРМ с МК-123° выполняется по взаиморезервируемым кабельным линиям рас-
четного сечения:
- от автоматического выключателя, дополнительно установленного в щите
РУ-0,4кВ существующей ТП-3 по кабельной линии расчетного сечения;
- от резервного источника - дизель-генераторной установки, поставляемой
комплектно с кузовом АРМ комплектным кабелем. Контроль напряжения на ре-
зервный источник подается от резервного фидера щита 0,4 кВ существующей ТП-
3.
Ввод электроэнергии выполнен на щит АВР входящий в состав аппаратного
контейнер АРМ-150 МА. Устройство АВР обеспечивает переключение электропи-
тания с одного источника на другой не более чем за 1с.
Выносное оборудование АРМ-150 МА, размещаеммое в существующем зда-
нии КДП, подключается от резервных фидеров существующего щита гарантиро-
ванного питания ЩГП-5 кабелями расчетного сечения, прокладываемыми в суще-
ствующих кабельных каналах здания КДП.
Решения по электроснабжению АРП DF-2000
Электроснабжение радиопеленгатора АРП DF-2000 выполняется по взаимо-
резервируемым кабельным линиям расчетного сечения:
- от автоматического выключателя, дополнительно установленного в щите
РУ-0,4кВ существующей ТП-1;
- от резервного фидера существующего щита гарантированного питания ЩР-
1, размещенного в существующем здании КДП МВЛ.
Ввод электроэнергии выполнен на щит АВР входящий в состав аппаратного
контейнера. Устройство АВР обеспечивает переключение электропитания с одно-
го источника на другой не более чем за 1с.
Выносное оборудование АРП DF-2000 подключается от резервных фидеров
существующих щитов гарантированного питания ЩР-1 установленного в здании
КДП МВЛ и ЩГП-5 установленного здании КДП кабелями расчетного сечения,
прокладываемыми в существующих кабельных каналах зданий КДП и КДП МВЛ.
3.11. Сведения о наличии и размещении резервов материальных
средств для ликвидации последствий чрезвычайных ситуаций
В соответствии с Постановлением Правительства РФ № 000 от 11.10.96 «О
порядке создания и использования резервов материальных ресурсов для ликви-
дации чрезвычайных ситуаций природного и техногенного характера», резервы
материальных средств для ликвидации чрезвычайных ситуаций создаются забла-
говременно в целях экстренного привлечения необходимых средств в случае воз-
никновения чрезвычайных ситуаций и включают в себя:
- шанцевый инструмент;
- сменные части технологического оборудования;
- пищевое сырье;
- медицинское имущество;
- медикаменты;
- средства связи;
- средства индивидуальной защиты;
- резервы финансовых ресурсов.
Финансирование расходов по созданию, хранению, использованию и воспол-
нению резервов материальных ресурсов для ликвидации чрезвычайных ситуаций
осуществляется за счет собственных средств эксплуатирующей организации.
В режиме повседневной деятельности при проведении плановых мероприя-
тий финансирование осуществляется:
- обеспечение потребностей в технике и имуществе, материальных средст-
вах, средствах индивидуальной защиты, средствах связи, медицинских препара-
тах;
- проведение работ по локализации и ликвидации последствий чрезвычай-
ных ситуаций.
- расходов, связанных с деятельностью привлеченных специалистов, формирование, а также проведение учебно-тренировочных сборов и учений.
3.12. Решения по предотвращения постороннего вмешательства в дея-
тельность объекта
Для предотвращения проникновения посторонних лиц на территорию пло-
щадки БПРМ-123 проектом предусматривается периметровая охранная сигнали-
зация с установкой линейных оптико-электронных охранных извещателей ИО209-
23 "СПЭК-1112".
Извещатель охранный линейный оптико-электронный ИО209-23 “СПЭК-1112”
предназначен для обнаружения проникновения на охраняемый объект (открытая
площадка, периметр) и формирования извещения о проникновении.
Извещатель образует вертикальный заградительный барьер из двух ИК лу-
чей направленных вдоль охраняемого забора в горизонтальной плоскости.
Участок, на котором размещаются БИ и приемник БФ должен удовлетворять
следующим требованиям:
- поверхность участка должна быть выровнена, при этом максимальное от-
клонение от плоскости, проходящей через основания опор БИ и БФ, не должно
превышать + 0.3м.
- на участке не должно быть посторонних предметов (в том числе кустов,
крон деревьев) на расстоянии 1 м от оси, соединяющей БИ и БФ, при длине участ-
ка до 50 м, в пределах 2.5 м при длине до 200 м.
- высота травяного покрова на должна превышать 0.3 м.
высота снежного покрова не должна превышать 0.5 м.
Извещатели БИ1-БФ1- БИ4-БФ4 устанавливаются на опорах высотой 2.5 м
заглубленных на 0.8 м. Крепятся на кронштейнах входящих в комплект извещате-
лей, на высоте 0.5 и 1.2 м. Высота подвеса может регулироваться в зависимости
от высоты снежного и травяного покрова.
Линии питания и управления извещателей выполняются кабелем МКЭШВ
5х2х0.75 и заводятся на прибор Сигнал -20, установленный в аппаратном кузове.
Для подключения извещателей предусматриваются разветвительные коробки.
По устойчивости к климатическим воздействиям окружающей среды испол-
нение извещателя соответствует УХЛ1 по ГОСТ 15150, в диапазоне рабочих температур от 218 до 328 К (от минус 55 до + 55 ОС) и относительной влажности до 100 % при 308 К (+ 35 ОС) с конденсацией влаги.
Извещатель состоит из блока излучателя (БИ) и блока фотоприемника (БФ).
Блокировка прямолинейного участка охраняемого объекта осуществляется с
помощью потока инфракрасного (ИК) излучения, создаваемого в БИ и принимаемого БФ.
Извещатель формирует два ИК луча, расположенных в горизонтальной плоскости.
Алгоритм обработки сигналов позволяет определить направление пересече-
ния ИК лучей.
Питание извещателей осуществляется по кабелю МКЭШВ 5х2х0.75 от ИБП
"СКАТ-2400", установленного совместно с ПКП "Сигнал-20".
Для оповещения о проникновении на фасаде здания устанавливается комби-
нированный оповещатель "Корбу", который подсоединяется к прибору кабелем
КСПВ4х0.5. По стене здания кабели прокладываются в металлорукаве.
Обобщенный сигнал тревоги транслируется по линиям связи на ПЦН аэро-
порта.
Охранная сигнализация
Аппаратные модули проектируемые объектах РТОП: МВРЛ-СВК, АРМ-
150МА, АРП DF2000 оборудуются системой охранной сигнализации.
Оборудование охранной сигнализации объектов РТОП, расположенных в
контейнерах, предусматривается заводом-изготовителем.
Проектом предусматривается передача сигналов "Тревога", "Неисправность"
от приемно-контрольных приборов на существующий ПЦН в здание КДП.
Сигналы тревоги передаются по проектируемым и существующим линиям
связи.
3.13. Решения по обеспечению беспрепятственной эвакуации персонала
с территории объекта в случае возникновения чрезвычайной ситуации
Эвакуация персонала с территории проектируемого объекта при возникнове-
нии чрезвычайных ситуаций осуществляется по автодорогам производственного
назначения.
На территории проектируемого объекта для обеспечения подъездов к здани-
ям и сооружениям, запроектированы внутриплощадочные проезды. Система про-
ездов принята кольцевая с разворотными площадками.
В здании предусматривается устройство эвакуационных выходов с учетом
допускаемого расстояния и с учетом максимального количества людей в здании.
Эвакуация осуществляется за пределы зданий и сооружений объекта на
безопасное расстояние в места, обеспечивающие беспрепятственный ввод сил и
средств ликвидации последствий ЧС.
Для обеспечения эвакуации персонала проектируемого объекта предусмат-
ривается использование автомобильной техники.
Для обеспечения эвакуации:
-установлено количество, размеры и соответствующее конструктивное
исполнение эвакуационных путей и выходов;
-обеспечена возможность беспрепятственного движения людей по
эвакуационным путям;
-организовано управление движением людей по эвакуационным путям
установкой световых указателей, звукового и речевого оповещения;
Коллективную защиту предусматривается обеспечивать с помощью
пожаробезопасных зон. Средства индивидуальной защиты следует применять
также для пожарных, участвующих в тушении пожара.
На каждом объекте разреза обеспечено своевременное оповещение людей и
сигнализация о пожаре в его начальной стадии техническими и организационными
средствами.
В зданиях и сооружениях применены конструкции, имеющие устойчивость
при пожаре и огнестойкость не менее времени, необходимого для спасения людей
при пожаре, и расчетного времени тушения пожара.
3.14. Решения по обеспечению беспрепятственного ввода и передвиже-
ния сил и средств ликвидации последствий чрезвычайных ситуаций
Сеть автомобильных дорог и проездов на территории проектируемого объек-
та запроектирована кольцевая с учетом внешних и внутренних потоков автотранс-
порта и противопожарного обслуживания.
Подъезд пожарных машин обеспечен и осуществляется по проездам с твер-
дым покрытием.
Для поворота автотранспорта учтены необходимые радиусы поворота на до-
рогах и площадках для безопасного движения автотранспорта.
Аварийно-спасательные и другие неотложные работы в зонах чрезвычайных
ситуаций следует проводить с целью срочного оказания помощи людям, которые
подверглись непосредственному или косвенному воздействию разрушительных и
вредоносных сил природы, техногенных аварий и катастроф, а также ограничения
масштабов, локализации или ликвидации возникших при этом чрезвычайных ситуаций.
4. МЕРОПРИЯТИЯ ПО ПРЕДУПРЕЖДЕНИЮ ЧРЕЗВЫЧАЙНЫХ
СИТУАЦИЙ, ВОЗНИКАЮЩИХ В РЕЗУЛЬТАТЕ АВАРИЙ НА РЯДОМ
РАСПОЛОЖЕННЫХ ПОТЕНЦИАЛЬНО ОПАСНЫХ ОБЪЕКТАХ,
ВКЛЮЧАЯ АВАРИИ НА ТРАНСПОРТЕ
4.1. Перечень рядом расположенных потенциально опасных объектов и
транспортных коммуникаций, аварии на которых могут стать причиной возникновения чрезвычайных ситуаций на проектируемом объекте
При оценке возможного воздействия на деятельность работающего и обслуживающего персонала проектируемого объекта рассматриваем следующие виды деятельности (производства), транспортные коммуникации, представляющие потенциальную опасность для объекта:
- производство, переработка и хранение аварийных химически – опасных
веществ на стационарных установках;
- транспортировка опасных грузов железнодорожным и автомобильным
транспортом;
- производство, переработка и хранение пожароопасных и взрывопожаро-
опасных веществ.
В соответствии с исходными данными, выданными Главным управлением
МЧС России по Самарской области, рядом расположенные объекты, способные
оказать влияние на проектируемый объект отсутствуют.
5. МЕРОПРИЯТИЯ ПО ПРЕДУПРЕЖДЕНИЮ ЧРЕЗВЫЧАЙНЫХ
СИТУАЦИЙ, ИСТОЧНИКАМИ КОТОРЫХ ЯВЛЯЮТСЯ ОПАСНЫЕ
ПРИРОДНЫЕ ПРОЦЕССЫ И ЯВЛЕНИЯ
5.1. Сведения о природно – климатических условиях в районе располо-
жения проектируемого объекта
Климатические условия г. Самара соответствуют умеренному типу. В соответствии с климатическим районированием территории России для строительства – это IIв район на границе с районом II в (СНиП ):
Климатические условия г. Самара
|
Средняя температура наружного воздуха, годовая |
+ 4,20 С |
|
Средняя максимальная температура июля месяца |
+ 20,40 С |
|
Средняя температура января месяца |
- 13,50 С |
|
Абсолютная максимальная температура |
+ 390 С |
|
Абсолютная минимальная температура |
- 430 С |
|
Количество осадков за год |
601 мм |
|
Суточный максимум осадков |
72 мм |
|
Направление господствующих ветров: -в январе -в июле |
ЮВ 3 |
|
Среднегодовая скорость ветра |
3,7 м/с |
|
Нормативная глубина промерзания песчаных грунтов |
160 см |
Характеризуется континентальным климатом: холодной продолжительной зимой и теплым, а временами жарким летом с наличием засух, короткими переходными сезонами и большой вероятностью заморозков весной и осенью.
Наиболее холодный месяц – январь.
Характерна межсуточная изменчивость температуры; особенностью зимы является оттепель (12 дней за зиму).
Самый теплый месяц –июль.
Среднемесячные значения относительной влажности воздуха в теплый период года находятся в пределах комфорта (67-68%), однако, в мае и в августе они опускаются до нижних пределов, что свидетельствует о наличии сухих дней.
По количеству осадков район относится к зоне недостаточного увлажнения, что обусловлено небольшим их количеством (выпадает 484 мм/год) и наличием продолжительных бездождевых периодов в теплое время года (ежегодно бывает от 2-х до 9-ти бездождевых периодов продолжительностью 10-20 дней).
5.2. Оценка частоты и интенсивности проявления опасных природных процессов, а также категории их опасности.
Наиболее опасными явлениями погоды, характерными для региона Самарской области, являются:
- грозы;
- сильные морозы;
- ливни с интенсивностью 30 мм/час и более;
- снегопады, превышающие 200 мм за 24 часа;
- град с диаметром частиц более 20 мм;
- гололед с толщиной отложений более 20 мм;
- ураганы со скоростью ветра более 30м/с.
Характеристики поражающих факторов источников чрезвычайных
ситуаций
|
Источник ЧС |
Характер воздействия поражающего фактора |
|
Сильный ветер |
Ветровая нагрузка, аэродинамическое давление на ограждающие конструкции |
|
Экстремальные атмосферные осадки (ливень, метель) |
Затопление территории, подтопление фундаментов, снеговая нагрузка, ветровая нагрузка, снежные заносы |
|
Град |
Ударная динамическая нагрузка |
|
Морозы |
Температурные деформации ограждающих конструкций, замораживание и разрыв коммуникаций |
|
Гроза |
Электрические разряды |
Климатические воздействия, перечисленные выше, не предоставляют непосредственной опасности для жизни и здоровья людей, находящихся в зданиях. Однако, они могут нанести ущерб самим зданиям, поэтому в проекте предусмотрены технические решения, направленные на максимальное снижение негативных воздействий особо опасных погодных явлений.
Наиболее опасными природными факторами, влияющими на процесс функционирования объекта и жизнедеятельности населения являются морозы, гололед, гроза и подтопление.
5.3. Мероприятия по предупреждению чрезвычайных ситуаций, источ-
никами которых являются опасные природные процессы и явления
Климатические воздействия, перечисленные в таблице 5.2.1, не представляют непосредственной опасности для жизни и здоровья работающего и обслуживающего персонала проектируемого объекта.
Однако они могут нанести ущерб зданиям, сооружениям, технологическому
оборудованию и коммуникациям, поэтому в проекте предусмотрены технические
решения, направленные на максимальное снижение негативных воздействий особо опасных погодных явлений.
Атмосферные осадки
Для сведения к минимуму последствий возникновения ливневых дождей,
града, сильных снегопадов, основными мероприятиями, проводимыми заблаго-
временно, являются:
- надежность и содержание в исправности работы всех инженерных и техно-
логических систем;
- своевременное проведение планово – предупредительных и капитальных
ремонтов в соответствии с нормами;
- содержание в исправности ограждающих несущих конструкций и конструк-
ций покрытия.
Ветровые нагрузки
В соответствии с требованиями СНиП 2.01.07-85 «Нагрузки и воздействия»
элементы зданий рассчитаны на восприятие ветровых нагрузок для данного рай-
она строительства.
Нормативное значение ветрового давления принято в соответствии с п. 6.3
СНиП 2.01.07-85.
Геофизические процессы
Проектируемый объект не находится в зоне опасных сейсмических проявле-
ний.
Молниезащита и заземление
Сопротивление заземляющих устройств ТП, ДГУ составляет не более 4,0 Ом. Все соединения заземляющего устройства выполняются сваркой. Заземляющее устройство трансформаторной подстанции принимается общим для напряжений 6кВ и 0,4кВ. Наружный контур заземления ТП и контейнеров с ДГУ выполняется замкнутым по периметру зданий на расстоянии не более 1м комбинированными заземлителями, состоящими из вертикальных электродов круг 18 длиной 5,0 м, соединенных между собой горизонтальным заземлителем из полосы 40х5мм. Защитное заземляющее устройство выполняется для всех объектов РТОП с сопротивлением не более 10 Ом. Заземление контейнеров РТОП выполняется путем их присоединения полосой 40х5 к заземляющим устройствам ДГУ и ТП. Для аппаратного контейнера АРП DF-2000 выполняется самостоятельное заземляющее устройство комбинированным заземлителем, состоящим из вертикальных электродов круг 18 длиной 5,0 м, соединенных между собой горизонтальным заземлителем из полосы 40х5мм. Для силовых кабелей 6кВ предусматривается заземление металлических оболочек, брони, соединительных и концевых муфт. Все соединения выполняются гибкими медными проводниками МГ. В проекте предусматривается молниезащита сооружений в соответствии с РД 34.21.122-87 и ПУЭ. По молниезащитным мероприятиям сооружения РТОП относятся к III категории.
Молниезащита металлических контейнеров с ДГУ, ТП и контейнеров РТОП выполняется путем присоединения их металлических корпусов, которые используются в качестве молниеприемника, к проектируемым контурам наружного заземления в двух местах
Устройство молниезащиты радиомачт, состоящие из стержневых молниеотводов и стержневых заземлителей поставляются в комплекте с мачтами и заказываются в разделе РО.
Входной радиационный контроль строительных материалов
При решении вопросов входного контроля строительных материалов руководствуются следующими нормативными документами:
- ГОСТ «Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов»;
- НРБ-02 «Нормы радиационной безопасности»;
- гигиенические нормативы 2.6.1.054-96;
- основные санитарные правила работы с радиоактивными веществами и
другими источниками ионизирующих излучений (ЩСП-72/87);
- временные критерии по принятию решений при обращении с почвами, твердыми строительными, промышленными и другими отходами, содержащими гамма-
излучающие радионуклиды.
Согласно ст.15 Федерального закона «О радиационной безопасности» должно быть обеспечено проведение производственного контроля строительных мате-
риалов на соответствие требований радиационной безопасности.
Применяемые для строительства материалы должны иметь сертификат качества, с указанием класса сырья:
- 1 класс – материал годен для жилых и общественных зданий. Для этих материалов эффективная удельная активность Аэфф равна 370 Бк/кг;
- 2 класс – материал годен для производства сооружений и дорожного строительства в населенных местах (Аэфф=750 Бк/кг);
- 3 класс – материал годен для дорожного строительства вне населенных
мест (Аэфф=1350 Бк/кг).
- для готовых строительных изделий должен предъявляться санитарно-
экологический паспорт. Контроль за точностью занесенной в него информации
поручено проводить органам Госсанэпиднадзора.
По окончании работ по строительству, перед сдачей объекта в эксплуатацию,
Заказчиком должны быть организованы контрольные изыскания для проверки соответствия фактических значений радиационно-гигиенических характеристик среды внутри зданий и на участке застройки требованиям санитарных норм.
6. ВЫВОДЫ И ПРЕДЛОЖЕНИЯ
6.1. Оценка уровня безопасности проектируемого объекта
Вероятность возникновения чрезвычайных ситуаций на проектируемом объ-
екте определяются наличием веществ, повышающих опасность объекта, климатическими и природными условиями, уровнем автоматизации, качеством технического обслуживания и квалификацией обслуживающего персонала.
По совокупности технических и технологических решений проектируемого
объекта в целом, аппаратурного оформления, имеющегося уровня контроля за
эксплуатируемым оборудованием, нет оснований полагать о возможности цепного развития чрезвычайных ситуаций с внезапным и полным высвобождением всех имеющихся энергозапасов объекта с дальнейшим эффектом «домино».
Уровень опасности для жизни персонала, обслуживающего проектируемый
объект, учитывая степень автоматизации и противоаварийной защиты, характеризуется как зона жесткого контроля (максимальное значение индивидуального риска составляет не более
).
6.2. Предложения по внедрению мер, направленных на уменьшение
опасности
Реализация планируемых организационных и технических мероприятий по повышению безопасности обеспечивает необходимые условия эксплуатации помещений, зданий, сооружений, оборудования и техники, а также ограничивает уровень риска для работающего персонала до приемлемого уровня.
Меры, направленные на уменьшение опасности:
- соблюдение технологических норм и параметров безопасности, изложенных
в инструкциях по эксплуатации и технологических регламентах оборудования;
- соблюдение работающим персоналом требований, правил и норм охраны
труда и безопасности при работе с обращающимися на объекте опасными веще-
ствами; периодическая проверка знаний и допуск к самостоятельной работе;
- своевременный ремонт оборудования, КИПиА;
- поддержание в работоспособном состоянии пожарных гидрантов, систем
обнаружения и тушения пожара, других средств обеспечения безопасности; еже-
месячная (по графику) проверка персоналом пожароопасных участков;
- периодическая проверка и индивидуальное испытание предохранительных
клапанов, запорной арматуры;
- периодическая проверка заземления оборудования и коммуникаций.
- проверка работоспособности системы оповещения персонала;
- проведение пожарно-технических учений и противопожарных тренировок;
- замена изношенной пожарной техники, оборудования, снаряжения и средств связи;
- пополнение огнетушащих веществ;
- повышение профессионального мастерства работающего и обслуживающего персонала и его регулярная переаттестация.
Учитывая тот факт, что полностью исключить возможность возникновения производственных аварий на проектируемом объекте невозможно, производственный персонал, спасательные службы и специалисты по чрезвычайным ситуациям должны быть осведомлены о возможных чрезвычайных ситуациях на объекте, и готовы к реальным действиям при возникновении аварий.
7. ПРИЛОЖЕНИЯ
Приложение 1. Лицензия на разработку раздела «ИТМ ГОЧС»
Приложение 2. Исходные данные и требования для разработки инженерно – технических мероприятий гражданской обороны и предупреждения чрезвычайных ситуаций
Приложение 3. Лист 1. Ситуационный план 1:5000
