Насос для перекачки
хладагента и масла.
Модель MF4A
Производитель: ITE (Бельгия)
2003 г.
Насос ( далее MF4A) предназначен для решения задач связанных с перекачкой хладагента и смазочных жидкостей.
По конструкции MF4A - шестеренчатый насос принудительного действия.

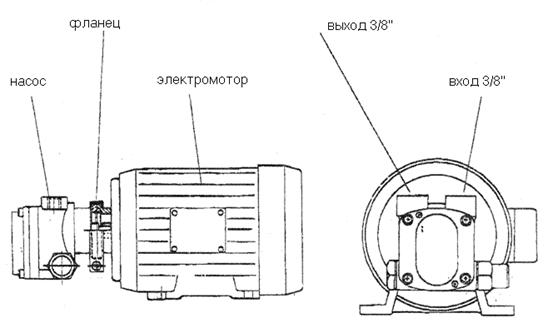

Вал насоса соединяется непосредственно с валом мотора с помощью специального фланцевого соединения.
MF4A способен перекачивать смешанный хладагент и масло.
Простота конструкции позволяет легко чистить и обслуживать части насоса.
В комплект поставки входит мотор модели 71/4А мощностью 350 W, с напором до 15 бар.
.
Техническая характеристика насоса MF4A
|
Расход жидкости с вязкостью 20 сП 3-4,5 л/мин |
|
Расход масла 4-5 л/мин |
|
Максимальный напор давления 15 бар |
|
Вязкость 1-60 сП |
|
Максимальная температура жидкости с вязкостью 1-20 сП 40 0 С |
|
Максимальная температура жидкости с вязкостью 20-60 сП 150 0 С |
|
Габаритные размеры 335х140х175 мм |
|
Масса 8,6 кг |
|
Электропитание ~1 220 В 50 Гц |
Установка.
Перед установкой защитите мотор устройством от перенагрузок. Для зашиты насоса используте фильтр на всасывающей линии. Площадь живого сечения фильтра должна быть в 3-4 раза больше площади сечения всасывающей трубы.
Для каждого насоса должна быть своя всасывающая линия с диаметром как минимум равный диаметру на всасывание в насос. Для некоторых вязких жидкостей возможно необходимо использовать более большую трубу. Всасывающие трубы должны иметь минимум соединений. Каждое соединение является причиной потери эффективности работы насоса. Монтаж трубы ведите с постоянным увеличением уровня к насосу, для того чтобы не образовывались воздушные ловушки.
Убедитесь что трубопровод хорошо закреплен, с тем чтобы нагрузки не передавались на насос.
Проверьте, что насос свободно вращается. Для этого поверните соединение вручную.
Проверьте соостность установленных насоса, мотора и фланцевого соединения. В случае ременной передачи, ведущий шкив соединяется с валом насоса через упругую муфту. Никогда не соединяйте шкив непосредственно с валом насоса.
Проверьте направления вращения. Нормальное вращение - против часовой стрелки, если смотреть со стороны мотора. Если у насоса нет перепускного клапана и он оборудован уплотняющими сальниками, вращение возможно в любом направлении.
Перед запуском насоса, добавьте немного жидкости для обеспечения внутренней смазки.
Работа насоса.
Если жидкость начинает течь неравномерно, остановите насос, удостоверьтесь что нет поломки вследствие "сухого" пуска.
Проверьте:
- направление вращения. ( По часовой стрелке, смотря со стороны насоса).
- Всасывающая труба находится в жидкости
- Во всасывающей трубе нет протечек воздуха.
- Перепускной клапан корректно установлен
- Жидкость не течет в другом направлении, например через резервный насос соединенный в параллель.
Если требуется увеличить давление на выходе из насоса, настройте перепускной клапан на максимум до 10 бар, но сперва убедитесь что хватит мощности насоса. После регулировки, проверьте температуру мотора.
Ремонт
Запасные части: подшипники, шестерни, валы, прокладки. Все части легко снимаются и заменяются. В случае затруднений свяжитесь с нами.
.
ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ.
Насос для перекачки жидкого хладагента MF-4 ;LP-4
Насос предназначен для перекачки всех хладагентов в жидкой фазе из одной ёмкости в другую.
Соединения насоса MF-4 -шланги 3/8”
Мощность электродвигателя LP-4 -0.3 KW
Производительность насоса 2л/мин для R12 при 25 бар.
Гарантия 1 год с момента продажи.
