Правофланговые во взводах следуют вдоль линии, обозначенной линейными, в одном шаге от них.
187. Командир роты, его заместители, командиры взводов и старший техник роты, не доходя до начальника на дистанцию одного линейного, прикладывают руку к головному убору и одновременно поворачивают голову в сторону начальника, проводящего смотр.
Минуя начальника (на четыре шага), командир роты заходит в сторону, становится правее своих прямых начальников (ст. 186) и остается там, пока не пройдет вся рота.
Когда командир взвода приложит руку к головному убору, военнослужащие этого взвода, кроме правофланговых, одновременно поворачивают голову в сторону начальника. По прохождении взводом начальника, проводящего смотр, на дистанцию одного линейного командир взвода опускает руку от головного убора, а все остальные военнослужащие ставят голову прямо.
188. Когда рота минует начальника, проводящего смотр, линейные по сигналу старшего берут оружие в положение "на ремень", поворачиваются направо, бегом в колонне по одному нагоняют роту и становятся в строй своего подразделения.
189. Для прохождения с песней командир роты, перестроив роту, становится в семи шагах впереди направляющего взвода и командует: " Рота, СМИРНО. Для прохождения с песней повзводно, дистанция 50 метров, первый взвод прямо, остальные напра-ВО ". " На ре-МЕНЬ ". " Шагом — МАРШ ", затем быстро поворачивается кругом на носке правой ноги в сторону левой руки и начинает движение с левой ноги одновременно с ротой.
По команде "Для прохождения с песней" выходят из строя и становятся: заместители командира роты — в двух шагах за командиром роты, командиры взводов - в двух шагах впереди своих взводов, сигналист-барабанщик — в двух шагах за заместителями командира роты, старший техник — в двух шагах впереди группы управления.
По исполнительной команде движение начинает вся рота, причем первый взвод (группа управления) двигается походным шагом с песней прямо, а каждый последующий взвод, подойдя к месту, где стоял первый взвод (группа управления), поворачивается налево, обозначает шаг на месте и выравнивается. Когда впереди идущий взвод отойдет на указанную командой дистанцию, командир последующего взвода командует: " Взвод с песней — ПРЯМО ". По этой команде взвод начинает движение с песней походным шагом.
Смотр батальона
190. Для строевого смотра батальон строится в развернутый строй в линию взводных колонн или в двухшереножный строй (см. рис. 29 и 31); командир батальона становится перед серединой батальона, в десяти шагах; сигналисты-барабанщики всего батальона выстраиваются на правом фланге в одной шеренге, в двух шагах правее командира направляющей роты; заместители командира батальона и начальник штаба батальона становятся в двух шагах правее сигналистов-барабанщиков. Если при батальоне будет оркестр, сигналисты-барабанщики на фланг не вызываются, а оркестр становится в двух шагах правее командира правофланговой роты.
191. Встреча начальника проводится в порядке, указанном для роты. После ответа на приветствие начальника по команде командира батальона "ВОЛЬНО" командиры рот выходят из строя и становятся перед серединой своих рот, в пяти шагах.
192. Батальон проходит перед начальником, проводящим смотр, поротно, на дистанции одного линейного (двух линейных); роты — в колонне по три (по четыре).
193. Перед началом прохождения торжественным маршем командир батальона, перестроив (построив) батальон, как было указано, имея линейных на правом фланге батальона в колонне по одному, становится в 15 шагах перед направляющей ротой (управлением батальона) и подает команды: " Батальон, СМИРНО. К торжественному маршу, поротно, на одного линейного (двух линейных) дистанции, первая рота (управление батальона) прямо, остальные напра-ВО ". " На ре-МЕНЬ " ("Автоматы на — ГРУДЬ"). "Равнение направо, шагом — МАРШ".
По команде "К торжественному маршу" кратчайшим путем выходят из строя и становятся: заместители командира батальона и начальник штаба батальона — в двух шагах позади командира батальона, командиры рот — в семи шагах впереди своих рот, в двух шагах за ними — их заместители, командиры взводов — в двух шагах впереди своих взводов. Ротные сигналисты-барабанщики под командой старшего выходят вперед и становятся фронтом к линии прохождения батальона против начальника, проводящего смотр, несколько ближе к исходному положению батальона. Если при батальоне будет оркестр, он по этой команде занимает место, указанное для сигналистов-барабанщиков.
194. Когда последнее подразделение батальона минует начальника, проводящего смотр, сигналисты-барабанщики (оркестр), не прекращая боя (игры), по команде старшего сигналиста-барабанщика (военного дирижера) начинают движение прямо, а с выходом на линию прохождения торжественным маршем вслед за старшим сигналистом-барабанщиком (военным дирижером) заходят правым плечом и строевым шагом проходят перёд начальником, пройдя начальника на одного-двух линейных, бой (игру) прекращают.
195. Для прохождения с песней командир батальона становится в 15 шагах перед направляющей ротой (управлением батальона) и подает команды: " Батальон, СМИРНО. Для прохождения с песней поротно, дистанция 50 метров, первая рота (управление батальона) прямо, остальные напра-ВО ". " На ре-МЕНЬ ". " Шагом - МАРШ ".
По команде "Для прохождения с песней" кратчайшим путем, выходят из строя и становятся: заместители командира батальона и начальник штаба батальона — в двух шагах позади командира батальона, командиры рот — в семи шагах впереди своих рот, их заместители — в двух шагах за ними, командиры взводов — в двух шагах впереди своих взводов, ротные сигналисты-барабанщики — в двух шагах за заместителями командиров рот.
196. Проверка батальона, выход линейных, а также прохождение торжественным маршем и с песней проводятся, как указано для роты.
Вопрос 34. Требования безопасности при обращении с оружием и боеприпасами.
2. Требования безопасности при обращении со стрелковым оружием и боеприпасами
Требования безопасности при проведении стрельбе
Личный состав, не усвоивший требования безопасности, к стрельбе и обслуживанию стрельбы не допускается.
Каждый военнослужащий должен точно и беспрекословно выполнять установленные требования безопасности при стрельбе.
Передвижения на войсковом стрельбище разрешаются только по дорогам и в районах, которые определены командиром соединения (воинской части) или начальником, за которым закреплено войсковое стрельбище.
Запрещается проведение стрельбы в условиях ограниченной видимости, если с места руководителя стрельбы на участке не наблюдается основное и опасные направления стрельбы. Разрешение на открытие огня на войсковом стрельбище дает старший руководитель стрельбы.
Запрещается заходить (заезжать) на участки, где имеются неразорвавшиеся гранаты и другие взрывоопасные предметы. Эти участки должны быть своевременно обозначены указками и знаками с соответствующими предупредительными надписями.
Запрещается трогать неразорвавшиеся гранаты, другие взрывоопасные предметы и средства имитации. О каждой неразорвавшейся гранате докладывать старшему руководителю стрельбы и начальнику войскового стрельбища, установленным порядком.
При метании боевых ручных гранат вставлять запал разрешается только перед их метанием по команде руководителя стрельбы. Переносить боевые ручные гранаты вне гранатных сумок запрещается.
Выходить из укрытия разрешается по истечении 10–20 с после взрыва оборонительной гранаты.
Если заряженная боевая граната не была брошена (предохранительная чека не вынималась), разряжание ее производить только по команде и под непосредственным наблюдением руководителя стрельбы.
При стрельбе из вертолета в полете и из макета вертолета (тренажера) заряжание оружия, стрельбу, разряжание и осмотр производить при установленном оружии на кронштейне и по команде (сигналу) руководителя стрельбы на вертолете (тренажере).
Вставать со своих мест и перемещаться в кабине вертолета личному составу запрещается.
Ведение огня каждым стреляющим должно немедленно прекращаться самостоятельно или по команде руководителя стрельбы в случаях:
появление людей, машин или животных на мишенном поле, низколетящих летательных аппаратов над районом стрельбы;
падение гранат за пределы безопасной зоны или вблизи блиндажа, занятого людьми, и потери связи с блиндажом;
поднятие белого флага (фонаря) на командном пункте или на блиндаже, а также подачи из блиндажа другого установленного сигнала о прекращении огня (взрыв-пакета, дымовой шашки, ракеты и т. п.);
доклада или подачи с поста оцепления установленного сигнала об опасности продолжения стрельбы;
возникновения пожара на мишенном поле
Категорически запрещается:
заряжать оружие боевыми и холостыми патронами, а также боевыми и инертными гранатами до звукового сигнала «ОГОНЬ» (команды руководителя, командира);
направлять оружие на людей, в сторону и в тыл войскового стрельбища независимо от того, заряжено оно или нет;
открывать и вести огонь из неисправного оружия, неисправными боеприпасами, в опасных направлениях стрельбы, при поднятом белом флаге на командном (участковом) пункте и укрытиях (блиндажах);
оставлять где бы то ни было заряженное оружие или передавать его другим лицам, оставлять на огневой позиции (месте для стрельбы) оружие без команды руководителя стрельбы на участке (командира);
заходить (выезжать) на участки войскового стрельбища (учебного объекта), где имеются неразорвавшиеся боевые гранаты и другие взрывоопасные предметы; эти участки являются запретными зонами и должны быть огорожены, обозначены указками и знаками с соответствующими предупредительными надписями, например: «Опасно! Неразорвавшаяся граната, не трогать!»;
разбирать боевые гранаты и устранять в них неисправности;
трогать неразорвавшиеся гранаты, снаряды и другие взрывоопасные предметы; каждую неразорвавшуюся гранату (снаряд) сразу же после обнаружения необходимо обозначить указкой с предупредительной надписью и сообщить начальнику войскового стрельбища.
Запрещается в мирное время для проведения стрельб использовать:
7,62 мм патроны обр. 1943 года с зажигательной пулей (З) и биметаллической гильзой (ГЖ);
7,62 мм винтовочные патроны с легкой пулей (Л) и биметаллической гильзой (ГЖ) или латунной гильзой (ГЛ), а также с тяжелой пулей (Д) и биметаллической гильзой (ГЖ) или латунной гильзой (ГЛ).
Вопрос 35. Общие сведения о внутренней и внешней баллистике.
Внутренняя баллистика изучает явления, происходящие в канале ствола во время выстрела, движение снаряда по каналу ствола, характер сопровождающих это явление термо - и аэродинамических зависимостей, как в канале ствола, так и за его пределами в период последействия пороховых газов.
Внутренняя баллистика решает вопросы наиболее рационального использования энергии порохового заряда во время выстрела с тем, чтобы снаряду заданного веса и калибра сообщить определенную начальную скорость (V0) при соблюдении прочности ствола. Это дает исходные данные для внешней баллистики и проектирования оружия.
ВЫСТРЕЛОМ называется выбрасывание снаряда (пули) из канала ствола оружия энергией пороховых газов, образующихся при сгорании порохового заряда.
От удара бойка по капсюлю воспламеняется инициирующий состав, при этом луч пламени через затравочное отверстие в дне гильзы проникает к пороховому заряду и воспламеняет его. Сгорание порохового заряда в короткоствольном оружии происходит примерно за 0,0005-0,0008 сек. Такое быстрое сгорание вызвано прогрессирующей скоростью распространения фронта пламени по мере нарастания давления газов. Под действием высокого давления снаряд, врезаясь в нарезы ствола, разгоняется по его каналу. Покидая ствол, снаряд будет еще некоторое время разгоняться под действием струи пороховых газов, истекающей с огромной скоростью из ствола (u = м/с), достигая максимальной скорости на некотором удалении от дульного среза.
Начальная скорость снаряда V0 - это расчетная скорость поступательного движения снаряда (пули) у дульного среза ствола, которая определяется опытным путем и примерно на 1-2% больше дульной скорости.

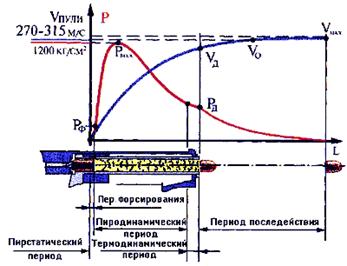

В явлении выстрела различают следующие периоды ( Рис.1):
Пиростатический период - от начала горения порохового заряда до начала движения снаряда (пули).
Период форсирования - от начала движения снаряда до полного врезания в нарезы.
Пиродинамический период - от начала движения снаряда в нарезах до полного сгорания порохового заряда.
Термодинамический период - от момента конца горения порохового заряда до момента вылета снаряда из канала ствола.
Период последействия - от момента вылета снаряда из канала ствола до момента прекращения действия на него истекающих пороховых газов.
Рис.1. Внутренняя баллистика
В короткоствольном оружии (пистолетах и револьверах) ввиду малой длинны ствола термодинамический период, как правило, отсутствует, т. к. пороховой заряд не успевает сгореть полностью.
2.3. Сведения из внешней баллистики
Внешняя баллистика изучает полет снарядов (пуль) в воздухе после прекращения их силового взаимодействия со стволом оружия.
Освоение навыков стрельбы из короткоствольного оружия не требует глубоких знаний внешней баллистики, а для уверенного поражения целей на коротких расстояниях достаточно получить лишь самый минимум знаний об элементах траектории.
Траектория - это кривая линия, описываемая центром тяжести пули в полете.
Линия прицеливания - прямая, проходящая от глаза стрелка через середину прорези прицела (на уровне верхнего края целика) и вершину мушки в точку прицеливания.
Превышение траектории над линией прицеливания - кратчайшее расстояние от любой точки траектории до линии прицеливания.
Траектория пули представляет собой неравномерно изогнутую в вертикальной плоскости кривую, которая имеет превышения над линией прицеливания, приведенные на рис.3 для пистолета Макарова (для ИЖ-71 эти параметры практически те же).
На рис.3 изображены две схемы приведения пистолета к нормальному бою на дальности 25 м:
А) превышение 12.5 см;
Б) превышение 0.

Рис.3. Превышения траекторий ПМ.
Поскольку применение оружия охранником подразумевает ведение огня на коротких расстояниях, то нас будет интересовать левая половина траектории до 25 м. Знание параметров превышения траектории поможет быстро и правильно определить район прицеливания. Все отечественное оружие имеет пристрелку по схеме "А", хотя такое прицеливание подходит больше для спортивной стрельбы.
В боевой обстановке некогда вычислять превышения на различных дальностях, поэтому оружие целесообразней пристреливать по схеме "Б", когда точка прицеливания является точкой попадания. Однако при стрельбе до 10 м максимальное превышение составляет 5 см, поэтому на практике с достаточной точностью можно считать точку прицеливания точкой попадания. Из рисунка хорошо видно, что на дальности до 25 м траектория является практически прямой линией.
Вопрос 36. Назначение, боевые характеристики, общее устройство АК-74. Принцип работы частей и механизмов, приёмы стрельбы из автомата
1.1. Назначение 5,45-мм автомата Калашникова АК74
5,45-мм автомат Калашникова АК74 является индивидуальным оружием и предназначен для уничтожения живой силы и поражения огневых средств противника. Для поражения противника в рукопашном бою к автомату присоединяется штык-нож.
1.2. Боевые свойства 5,45-мм автомата Калашникова АК74
Для стрельбы из автомата применяются патроны с обыкновенными (со стальным сердечником) и трассирующими пулями.
Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня: он ведется короткими (до 5 выстрелов) и длинными (до 10 выстрелов) очередями и непрерывно. Подача патронов при стрельбе производится из коробчатого магазина емкостью 30 патронов. Магазины автомата взаимозаменяемы.
Прицельная дальность стрельбы – 1000 м. Наиболее действительный огонь по наземным целям, по самолетам, вертолетам и парашютистам – на дальности до 500 м. Сосредоточенный огонь по наземным групповым целям ведется на дальность до 1000 м.
Дальность прямого выстрела: по грудной фигуре – 440 м, по бегущей фигуре – 625 м.
Темп стрельбы около 600 выстрелов в минуту.
Боевая скорострельность: при стрельбе очередями – до 100 выстрелов в минуту; при стрельбе одиночными выстрелами – до 40 выстрелов в минуту.
Вес автомата без штыка-ножа со снаряженным патронами пластмассовым магазином: АК74 – 3,6 кг. Вес штыка-ножа с ножнами – 490 г.

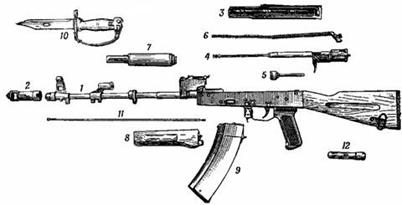

Основные части и механизмы автомата и его принадлежности:
1 - ствол со ствольной коробкой, с ударно-спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 - дульный тормоз-компенсатор; 3 - крышка ствольной коробки; 4 - затворная рама с газовым поршнем; 5 - затвор; 6 - возвратный механизм; 7 - газовая трубка со ствольной накладкой; 8 - цевье; 9 - магазин; 10 - штык-нож; 11 - шомпол; 12 - пенал принадлежности.
Автомат состоит из следующих основных частей и механизмов:
ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой;
крышки ствольной коробки;
затворной рамы с газовым поршнем;
затвора;
возвратного механизма;
газовой трубки со ствольной накладкой;
ударно-спускового механизма;
цевья;
магазина.
Кроме того, у автомата имеется дульный тормоз-компенсатор и штык-нож.
В комплект автомата входят: принадлежность, ремень и сумка.
1. Назначение и устройство частей и механизмов автомата. Принцип работы частей и механизмов
1.1. Назначение и устройство частей и механизмов автомата
Ствол служит для направления полета пули. Внутри ствол имеет канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для придания пуле вращательного движения. Промежутки между нарезами называются полями.
Расстояние между двумя противоположными полями (по диаметру) называется калибром канала ствола.
В казенной части канал гладкий и сделан по форме гильзы; эта часть канала служит для помещения патрона и называется патронником. Переход от патронника к нарезной части канала ствола называется пульным входом. Снаружи ствол имеет: резьбу на дульной части (4), основание мушки (5), газоотводное отверстие, газовую камору (6), соединительную муфту (7), колодку прицела (8). Резьба (левая) на дульной части служит для навинчивания дульного тормоза-компенсатора и втулки при стрельбе холостыми патронами.
Дульный тормоз-компенсатор служит для повышения кучности боя при стрельбе очередями из неустойчивых положений (на ходу, стоя, с колена) и уменьшения энергии отдачи. Он имеет две каморы: переднюю и заднюю (с круглым отверстием в них для вылета пули). Передняя камора имеет венчик (1), на который надевается штык-нож, прямоугольный паз, в который входит выступ штык-ножа и два окна (2) для выхода пороховых газов. Задняя камора имеет спереди две щели (3), а в средней части – три компенсационных отверстия (4) для выхода пороховых газов.
Сзади дульный тормоз-компенсатор имеет внутреннюю резьбу (7) для навинчивания на основание мушки, выем (5) в который заходит фиксатор и круговой скос(6), облегчающий вставление и вынимание шомпола.
Основание мушки имеет упор для рукоятки штыка-ножа с отверстием для шомпола (2), полозок мушки (3), предохранитель мушки (4), резьбу (6) для навинчивания дульного тормоза-компенсатора и фиксатор с пружиной (5).
Фиксатор удерживает от свинчивания со ствола втулку для стрельбы холостыми патронами, дульный тормоз-компенсатор, а также крышку пенала от проворачивания при чистке канала ствола.
Мушка ввинчена в полозок, который закреплен в основании мушки. На полозке и на основании мушки нанесены риски, определяющие положение мушки.
Газовая камора служит для направления пороховых газов из ствола на газовый поршень затворной рамы. Она имеет патрубок с каналом для газового поршня и с отверстиями для выхода пороховых газов, наклонное газоотводное отверстие.
Соединительная муфта служит для присоединения цевья к автомату. Она имеет замыкатель цевья, антабку для ремня и отверстие для шомпола.
Ствольная коробка служит для соединения частей и механизмов автомата, для обеспечения закрывания канала ствола затвором и запирания затвора; в ствольной коробке помещается ударно-спусковой механизм. Сверху она закрывается крышкой.
Ствольная коробка имеет: внутри - вырезы (1) для запирания затвора, задние стенки которых являются боевыми упорами; отгибы (3) и направляющие выступы (4) для направления движения затворной рамы и затвора; отражательный выступ (2) для отражения гильз; перемычку (5) для скрепления боковых стенок; выступ для зацепа магазина и по одному овальному выступу на боковых стенках для направления магазина; сзади сверху - пазы: продольный (6) - для пятки направляющего стержня возвратного механизма и поперечный (7) - для крышки ствольной коробки; хвост с отверстием для крепления приклада в ствольной коробке; в боковых стенках - по четыре отверстия, три из них для ударно-спускового механизма, а четвертое для цапф переводчика.
На правой стенке - две фиксирующие выемки для постановки переводчика на автоматический (АВ) и одиночный (ОД) огонь; снизу - окно для магазина и окно для спускового крючка.
К ствольной коробке прикреплены: приклад (11), пистолетная рукоятка (10) и спусковая скоба (9) с защелкой магазина (8).
Прицельное приспособление служит для наводки автомата при стрельбе по целям на различные расстояния. Оно состоит из прицела и мушки. Прицел состоит из колодки прицела (1), пластинчатой пружины, прицельной планки (3) и хомутика (4). Колодка прицела имеет: два сектора для придания прицельной планке определенной высоты (2), проушины для крепления прицельной планки, отверстия для штифта и замыкателя газовой трубки. Внутри - гнездо для пластинчатой пружины и полость для затворной рамы; на задней стенке - полукруглый вырез для крышки ствольной коробки.
Пластинчатая пружина помещается в гнезде колодки прицела и удерживает прицельную планку в установленном положении. Прицельная планка имеет гривку с прорезью для прицеливания (5) и вырезы для удержания хомутика в установленном положении посредством защелки с пружиной (6). На прицельной планке нанесена шкала с делениями и буквой «П»; цифры шкалы обозначают дальности стрельбы в сотнях метров; «П» - постоянная установка прицела, соответствующая прицелу 3. Хомутик надет на прицельную планку и удерживается в установленном положении защелкой. Защелка имеет зуб, которым под действием пружины заскакивает в вырез прицельной планки.
Крышка ствольной коробки предохраняет от загрязнения части и механизмы, помещенные в ствольной коробке. С правой стороны она имеет ступенчатый вырез (1) для прохода выбрасываемых наружу гильз и для движения рукоятки затворной рамы; сзади - отверстие (2) для выступа направляющего стержня возвратного механизма.
Крышка удерживается на ствольной коробке при помощи полукруглого выреза на колодке прицела, поперечного паза ствольной коробки и выступа направляющего стержня возвратного механизма. На крышке имеются ребра жесткости (3).
Приклад и пистолетная рукоятка служит для удобства действия автоматом. Приклад имеет антабку для ремня, гнездо для принадлежности (2) и затыльник (3) с крышкой над гнездом (4). В гнезде приклада укреплена пружина (5) для выталкивания пенала с принадлежностью.
Затворная рама с газовым поршнем служит для приведения в действие затвора и ударно-спускового механизма.
Затворная рама имеет: внутри - каналы для возвратного механизма и для затвора (1). Сзади - предохранительный выступ (2). По бокам - пазы для движения затворной рамы по отгибам ствольной коробки (4); с правой стороны - выступ для опускания (поворота) рычага автоспуска (3) и рукоятку для перезаряжания автомата (5). Снизу - фигурный вырез для помещения в нем ведущего выступа затвора (6) и паз для прохода отражательного выступа ствольной коробки (7). В передней части затворной рамы укреплен газовый поршень (8).
Затвор служит для досылания патрона в патронник, закрывания канала ствола, разбивания капсюля и извлечения из патронника гильзы (патрона).
Затвор состоит из остова (а), ударника (б), выбрасывателя (в) с пружиной (7) и осью (8), шпильки (9).
Остов затвора имеет: на переднем срезе - два цилиндрических выреза для дна гильзы (1) и для выбрасыва; два боевых выступа (5), которые при запирании затвора заходят в вырезы ствольной коробки.
Сверху имеется ведущий выступ (3) для поворота затвора при запирании и отпирании, а на левой стороне - продольный паз (6) для прохода отражательного выступа ствольной коробки (паз в конце расширен для обеспечения поворота затвора при запирании); в утолщенной части остова затвора - отверстия для оси выбрасываи шпильки. Внутри остов затвора имеет канал для помещения ударника. Ударник имеет боек и уступ для шпильки. Выбрасыватель с пружиной служит для извлечения гильзы из патронника и удержания ее до встречи с отражательным выступом ствольной коробки. Выбрасыватель имеет зацеп для захвата гильзы, гнездо для пружины и вырез для оси. Шпилька служит для закрепления ударника к оси выбрасывателя.
Возвратный механизм служит для возвращения затворной рамы с затвором в переднее положение. Он состоит из возвратной пружины (1), направляющего стержня (2), подвижного стержня (3) и муфты (4). Направляющий стержень имеет на заднем конце упор для пружины, пятку с выступами для соединения со ствольной коробкой и выступ для удержания крышки ствольной коробки. Подвижный стержень на переднем конце имеет загибы для надевания муфты.
Газовая трубка со ствольной накладкой состоит из газовой трубки (1), передней (3) и задней (5) соединительных муфт, ствольной накладки (4) и металлического полукольца. Газовая трубка служит для направления движения газового поршня. Она имеет направляющие ребра (2).
Передним концом газовая трубка надевается на патрубок газовой каморы. Ствольная накладка служит для предохранения рук автоматчика от ожогов при стрельбе. Ствольная накладка укреплена на газовой трубке посредством передней и задней соединительных муфт; задняя соединительная муфта имеет выступ (6), в который упирается замыкатель газовой трубки.
Ударно-спусковой механизм служит для спуска курка с боевого взвода или с взвода автоспуска, нанесения удара по ударнику, обеспечения ведения автоматического или одиночного огня, прекращения стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель.
Ударно-спусковой механизм помещается в ствольной коробке, где крепится тремя взаимозаменяемыми осями (з), и состоит из курка (а), с боевой пружиной (б), замедлителя курка (к) с пружиной (л), спускового крючка (в), шептала одиночного огня (г) с пружиной (и), автоспуска (д) с пружиной (е) и переводчика (ж).
Курок с боевой пружиной служит для нанесения удара по ударнику. На курке имеются боевой взвод (1), взвод автоспуска (2), цапфы и отверстие для оси. Боевая пружина надета на цапфы курка и своей петлей (3) действует на курок, а концами - на прямоугольные выступы (6) спускового крючка.
Замедлитель курка служит для замедления движения курка вперед с целью улучшения кучности боя при ведении автоматического огня. Он имеет передний (12) и задний выступы, отверстие для оси и пружину; к заднему выступу с помощью шпильки прикреплена защелка (11). Спусковой крючок служит для удержания курка на боевом взводе и для спуска курка. Он имеет фигурный выступ (5), отверстие для оси, прямоугольные выступы (6) и хвост (7). Своим фигурным выступом он удерживает курок на боевом взводе. Шептало одиночного огня служит для удержания курка после выстрела в крайнем заднем положении, если при ведении одиночного огня спусковой крючок не был отпущен. Оно находится на одной оси со спусковым крючком. Шептало одиночного огня имеет пружину (и), отверстие для оси и вырез (8), в который входит сектор переводчика при ведении автоматического огня и стопорит шептало. Кроме того, этот вырез ограничивает поворот сектора вперед при постановке переводчика на предохранитель. Автоспуск с пружиной служит для автоматического освобождения курка со взвода автоспуска при стрельбе очередями, а также для предотвращения спуска курка при незакрытом канале ствола и незапертом затворе. Он имеет шептало (9) для удержания курка на взводе автоспуска, рычаг (10) для поворота автоспуска выступом затворной рамы при подходе ее в переднее положение и пружину (е). На одной оси с автоспуском находится его пружина. Коротким концом она соединена с автоспуском, а ее длинный конец проходит вдоль левой стенки ствольной коробки и входит в кольцевые проточки на осях автоспуска, курка и спускового крючка, удерживая оси от выпадания. Переводчик служит для установки автомата. на автоматический или одиночный огонь или на предохранитель. Он имеет сектор (13) с цапфами (14), которые помещаются в отверстиях стенок ствольной коробки. Нижнее положение переводчика отвечает установке его на одиночный огонь (ОД), среднее - на автоматический огонь (АВ) и верхнее - на предохранитель.
Цевье служит для удобства действия и для предохранения рук автоматчика от ожогов. Оно прикрепляется к стволу снизу при помощи соединительной муфты и к ствольной коробке посредством выступа (2), входящего в гнездо ствольной коробки. В теле цевья имеется отверстие для шомпола (4). В задней части цевья имеются вырезы и выем, в который помещается пластинчатая пружина (3).
По бокам – находятся упоры для пальцев рук (1). Вырезы на цевье и ствольной накладке образуют окна для охлаждения ствола и газовой трубки при стрельбе. Пластмассовое цевье имеет металлический экран, предназначенный для уменьшения нагрева цевья при стрельбе.
Магазин служит для помещения патронов и подачи их в ствольную коробку. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя. Корпус магазина (1) соединяет все части магазина. Его боковые стенки имеют загибы для удержания патронов от выпадания и выступы, ограничивающие подъем подавателя.
На передней стенке имеется зацеп (7), а на задней - опорный выступ (6), посредством которых магазин присоединяется к ствольной коробке.
На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. Стенки корпуса для прочности сделаны ребристыми. Снизу корпус закрывается крышкой (2). В крышке имеется отверстие для выступа стопорной планки. Внутри корпуса помещаются подаваи пружина (4) со стопорной планкой (3). Подаватель удерживается на верхнем конце пружины при помощи внутреннего загиба на правой стенке подавателя; подаватель имеет выступ, обеспечивающий шахматное расположение патронов магазине. Стопорная планка закреплена неотъемно на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.
Штык-нож присоединяется к автомату перед атакой и служит для поражения противника в рукопашном бою. В остальное время он используется в качестве ножа, пилы (для распиловки металла) и ножниц (для резки проволоки).
Провода осветительной сети необходимо резать по одному, сняв предварительно ремень со штыка-ножа и подвеску с ножен. При резке провода следить за тем, чтобы руки не прикасались к металлической поверхности штыка-ножа и ножен. Проделывание проходов в электризованных проволочных заграждениях с помощью штыка-ножа не разрешается.
Штык-нож состоит из лезвия (а) и рукоятки (б). На лезвии имеются: режущая грань (1); пила (2): заточенная кромка (3), которая в сочетании с ножнами используется как ножницы; отверстие (4), в которое вставляется выступ - ось ножен. Рукоятка служит для удобства действия и для примыкания штыка-ножа к автомату.
На рукоятке имеются ремень (5) для удобства обращения со штык-ножом.
Спереди находится кольцо (6) и выступ для присоединения к дульному тормозу-компенсатору и зацеп для ремня (7). Сзади – металлический наконечник (8) с соединительным винтом (9). На наконечнике имеются продольные пазы (10), которыми штык-нож надевается на соответствующие выступы на упоре основания мушки; защелка (11); предохранительный выступ; отверстие для ремня; пластмассовые щечки.
Ножны служат для ношения, штыка-ножа на поясном ремне. Кроме того, они используются вместе со штыком-ножом для резки проволоки. Ножны имеют подвеску с петлей-застежкой и карабинчиком (1), пластмассовый корпус (2), выступ-ось (3), упор (4) для ограничения поворота штыка-ножа при действии им как ножницами; внутри ножен имеется пластинчатая пружина с фиксатором (5) для удержания штыка-ножа от выпадания.
1.2. Принцип работы частей и механизмов автомата
Автоматическое действие автомата основано на использовании энергии пороховых газов, отводимых из канала ствола в газовую камору.
При выстреле часть пороховых газов, следующих за пулей, устремляется через отверстие в стенке ствола в газовую камору, давит на переднюю стенку газового поршня и отбрасывает поршень и затворную раму с затвором в заднее положение. При отходе затворной рамы назад происходит отпирание затвора, затвор извлекает из патронника гильзу и выбрасывает ее наружу; затворная рама сжимает возвратную пружину и взводи курок (ставят его на взвод автоспуска).
В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод. Запирание затвора осуществляется его поворотом вокруг продольной оси вправо, в результате чего боевые выступы затвора заходят за боевые упоры ствольной коробки.
Если переводчик установлен на автоматический огонь, то стрельба будет продолжаться до тех пор, пока нажат спусковой крючок и в магазине есть патроны.
Вопрос 37. Назначение, боевые характеристики, общее устройство ПМ, приёмы стрельбы из пистолета
Пистолет Макарова
Находится на вооружении с 1951 г. в некоторых странах бывшего Варшавского Договора, Китае и др. Предназначен для ведения огня в ближнем бою и является личным оружием офицерского состава вооруженных сил и сотрудников силовых структур государства. В конструкции пистолета использована популярная схема немецкого 7,65-мм "Вальтера" РР образца 1927 г.
Автоматика пистолета действует на основе отдачи свободного затвора, выполненного в виде подвижного кожуха ствола. Возвратная пружина затвора надевается непосредственно на ствол. Ударный механизм куркового - типа, С открытым курком и двуперой боевой пружиной, расположенной в рукоятке позади магазина.
Спусковой механизм допускает ведение только одиночного огня. Наличие самовзвода в конструкции позволяет производить первый выстрел, при наличии патрона в патроннике, без предварительного взведения курка. Это повышает боеготовность оружия, не снижая безопасности его переноски. Флажковый предохранитель в тыльной части затвора запирает одновременно курок и затвор с рамкой. Выключение предохранителя можно производить большим пальцем руки, удерживающей оружие, т. е. управление пистолетом может осуществляться одной рукой.
Плоский однорядный магазин на 8 патронов размещается в рукоятке. После израсходования патронов затвор, с помощью подавателя магазина и затворной задержки, останавливается в крайнем заднем положении. Для стрельбы применяются патроны с обычными или трассирующими пулями.
Назначение и боевые свойства пистолета
9-мм пистолет Макарова (рис. 1) является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.
Огонь из пистолета наиболее эффективен на расстояниях до 50 м. Убойная сила пули сохраняется до 350 м.
Огонь из пистолета ведется одиночными выстрелами.
Боевая скорострельность пистолета 30 выстрелов в минуту.
Вес пистолета со снаряженным магазином 810 г.
Для стрельбы из пистолета применяются 9-мм /9х18/ пистолетные патроны. Начальная скорость полета пули 315 м/сек.
Подача патронов в патронник при стрельбе производится из магазина емкостью на 8 патронов.
ВЕСОВЫЕ И ЛИНЕЙНЫЕ ДАННЫЕ 9- мм ПИСТОЛЕТА МАКАРОВА (ПМ)
Вес пистолета с магазином без патронов 730 г
Вес пистолета с магазином, снаряженным восемью патронами 810 г
Длина пистолета 161 мм
Высота пистолета 126,75 мм
Длина ствола 93 мм
Калибр ствола 9 мм
Число нарезов 4
Емкость магазина 8 патронов
Вес патрона 10 г
Вес пули 6,1 г
Длина патрона 25 мм
Боевая скорострельность 30 выстрелов в минуту
Начальная скорость полета нули 315 м/сек Общее устройство и работа частей пистолета
Пистолет прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет - оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.
Безопасность обращения с пистолетом обеспечивается надежно действующими предохранителями. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка (" отбой " курка) и при отпущенном спусковом крючке.
Курок под действием изогнутого (отбойного) конца широкого пера боевой пружины повернут на некоторый угол от затвора (это есть " отбой " курка) так, что носик шептала находится впереди предохранительного взвода курка.
После того как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение. Рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку и автоматически курок встанет на предохранительный взвод.
рамки со стволом и спусковой скобой;
затвора с ударником, выбрасывателем и предохранителем;
возвратной пружины;
ударно-спускового механизма;
рукоятки с винтом;
затворной задержки;
магазина.
К каждому пистолету придается принадлежность: запасный магазин, протирка, кобура, пистолетный ремешок.
Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора.
Затвор при отходе в крайнее заднее положение поворачивает курок на цапфах назад и ставит его на боевой взвод. Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылателем продвигает из магазина очередной патрон и досылает его в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.
Для производства следующего выстрела нужно отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.
По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.
Вопрос 38. Назначение, боевые свойства и общее устройство ручных осколочных гранат. Подготовка гранат к боевому применению.
Назначение, боевые свойства и общее устройство ручной осколочной гранаты Ф-1
Ручная осколочная граната Ф-1 - граната дистанционного действия, предназначенная для поражения живой силы преимущественно в оборонительном бою.
Ручная оборонительная граната Ф-1 («лимонка») была разработана на основе французской осколочной гранаты F-1 модели 1915 г., отсюда обозначение Ф-1. Эту гранату не следует путать с современной французской моделью F1 с пластиковым корпусом и полуготовыми осколками и английской гранаты системы Лемона (с терочным запалом), поставлявшейся в Россию в годы первой мировой войны. На вооружение РККА граната Ф-1 принята с дистанционным взрывателем (запалом) Ковешникова. С 1941 г. вместо запала Ковешникова в гранате Ф-1 стал применяться более простой в изготовлении и обращении запал УЗРГ системы .
Граната Ф-1
1 – корпус; 2 – разрывной заряд; 3 - запал
Корпус гранаты при разрыве дает 290 крупных тяжелых осколков с начальной скоростью разлета около 730 м/с.
На образование убойных осколков идет 38% массы корпуса, остальное осколки попросту распыляется. Площадь разлета осколков - 75-82 м2.
Ручная осколочная граната Ф-1 состоит из корпуса (1), разрывного заряда (2) и запала (3). Корпус гранаты служит для помещения разрывного заряда и запала, а также для образования осколков при взрыве гранаты. Корпус гранаты чугунный, с продольными и поперечными бороздами, по которым граната обычно разрывается на осколки. В верхней части корпуса имеется нарезное отверстие для ввинчивания запала. При хранении, транспортировании и переноске гранаты в это отверстие ввернута пластмассовая пробка.
Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки. Запал гранаты предназначается для взрыва разрывного заряда гранаты.
Ручные осколочные гранаты Ф-1 комплектуется модернизированным унифицированным запалом к ручным гранатам (УЗРГМ). Капсюль запала воспламеняется в момент броска гранаты, а взрыв ее происходит через 3,2 - 4,2 с после броска. Граната безотказно взрываются при падении в грязь, снег, воду и т. п.
Метать гранату можно из различных положений и только из-за укрытия, из бронетранспортера или танка (самоходно-артиллерийской установки).
Боевые свойства оборонительной гранаты Ф-1
Характеристики
Граната Ф-1
Масса гранаты, г. 600
Масса боевого заряда, г. 60
Дальность броска, м. 35-45
Время замедления, с. 3,2-4,2
Радиус убойного действия осколков, м. 200
Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГД-5
Ручная осколочная граната РГД-5 - граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне.
Площадь рассеивания осколков граната РГД-м2. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на бронетранспортере (автомобиле).
Граната РГД-5
1 – корпус; 2 – запал; 3 – разрывной заряд; 4 – колпак; 5 – вкладыш колпака; 6 – трубка для запала; 7 – манжета; 8 – поддон; 9 – вкладыш поддона
Граната РГД-5 состоит из корпуса с трубкой для запала, разрывного заряда и запала (2) УЗРГМ (УЗРГМ-2). Кроме УЗРГМ и УЗРГМ-2 в боевых условиях могут применяться оставшиеся в войсках старые запалы УЗРГ, но они запрещены к применению при обучении.
Корпус гранаты (1) служит для помещения разрывного заряда (3), трубки для запала (6), а также для образования осколков при взрыве гранаты. Корпус состоит из двух частей - верхней и нижней. Верхняя часть корпуса состоит из внешней оболочки, называемой колпаком (4), и вкладыша колпака (5). К верхней части с помощью манжеты (7) присоединяется трубка для запала. Трубка служит для присоединения запала к гранате и для герметизации разрывного заряда в корпусе.
Для предохранения трубки от загрязнения в нее ввинчивается пластмассовая пробка. При подготовке гранаты к метанию вместо пробки в трубку ввинчивается запал.
Нижняя часть корпуса состоит из внешней оболочки, называемой поддоном (8), и вкладыша поддона (9). Разрывной заряд заполняет корпус и служит для разрыва гранаты на осколки.
Граната безотказно взрываются при падении в грязь, снег, воду и т. п.
Боевые свойства наступательной граны ГРД-5
Характеристики
Граната РГД-5
Масса гранаты, г 310
Масса боевого заряда, г
Дальность броска, м 40-50
Время замедления, с 3,2-4,2
Радиус убойного действия осколков, м 25
Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГН
Ручная осколочная граната РГН предназначенная для поражения живой силы противника в наступлении и в обороне.
Ручная осколочная граната РГН (наступательная) разработана на предприятии «Базальт» в конце 1970-х годов. Существенное отличие этой гранаты от аналогичных образцов заключается в оснащении ее датчиком цели и срабатывании ее при ударе о любую преграду.
Граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала. Корпус РГН образован двумя полусферами из алюминиевого сплава с внутренней насечкой. В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка. Запал собран в пластмассовом корпусе. Он состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.
Накольно-предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и дублирует датчик цели если граната попадает в грязь, снег, падает строго «на бок».
Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Граната РГН носятся в стандартной гранатной сумке по две или в карманах снаряжения.
Боевые свойства наступательной гранаты РГН
Характеристики
Граната РГН
Масса гранаты, г 310
Масса боевого снаряда, г 114
Дальность броска, м 25-45
Количество осколков, шт. 220–300
Средняя масса осколков, г 0,42
Начальная скорость полета осколков, м/с 700
Площадь разлета осколков, м2 95-96
Время горения запала, сек 3,2-4,2
Радиус убойного действия осколков, м 8,7
Назначение, боевые свойства и общее устройство ручной осколочной гранаты РГО
Ручная осколочная граната РГО предназначенная для поражения живой силы преимущественно в оборонительном бою.
Ручная осколочная граната РГО (оборонительная) разработана на предприятии «Базальт» в конце 1970-х годов. Существенное отличие от аналогичных образцов заключается в оснащении ее датчиком цели и срабатывании при ударе о любую преграду.
Граната состоит из корпуса, заряда взрывчатой смеси, детонационной шашки и запала. Корпус для увеличения числа осколков кроме двух наружных полусфер имеют две внутренние. Все четыре полусферы изготовлены из стали, нижняя наружная имеет наружную насечку, остальные - внутреннюю. В верхней части корпуса манжетой завальцован стакан для запала, при хранении прикрываемый пластмассовой пробкой. Под стаканом в углублении внутри взрывчатой смеси помещена детонационная шашка. Запал собран в пластмассовом корпусе, состоит из накольно-предохранительного механизма, датчика цели, дистанционного устройства, механизма дальнего взведения и детонирующего узла.
Накольно-предохранительный механизм обеспечивает безопасность в обращении с гранатой. После того, как выдернута чека гранаты, срабатывает механизм дальнего взведения, который взводит запал через 1-1,8 секунды после броска. Датчик цели обеспечивает мгновенное срабатывание запала при ударе о преграду. Дистанционное устройство обеспечивает замедление подрыва после броска на 3,2-4,2 секунды и дублирует датчик цели, если граната попадает в грязь, снег, падает строго «на бок».
Детонирующий узел закреплен в стакане и состоит из капсюля-детонатора и втулки. Сравнительно сложная конструкция запала обеспечивает сочетание безопасности обращения (6 ступеней предохранения) с гарантированным его срабатыванием. Температурный диапазон работы гранаты от -50 до +50 градусов С. Граната РГО носятся в стандартной гранатной сумке по две или в карманах снаряжения.
Боевые свойства оборонительной гранаты РГО
Характеристики
Граната РГО
Масса гранаты, г 530
Масса боевого снаряда, г92
Дальность броска, м 20-40
Количество осколков, шт. 670-700
Средняя масса осколков, г 0,46
Начальная скорость полета осколков, м/с 1200
Площадь разлета осколков, м2 213-286
Время горения запала, сек 3,2-4,2
Радиус убойного действия осколков, м 16,5
2. Положение частей и механизмов до броскаГраната для метания берется в руку так, чтобы спусковой рычаг пальцами был прижат к корпусу гранаты. Не отпуская рычага, выдергивается предохранительная чека и граната бросается в цель.
После выдергивания чеки положение частей запала не меняется, ударник во взведенном положении удерживается спусковым рычагом, который освобождается от соединения с трубкой ударного механизма, но прижимается к ней пальцами руки.
3. Подготовка ручных гранат к броску
Заряжание гранаты производится по команде «Подготовить гранаты», а в бою, кроме того, и самостоятельно.
Подготовка гранаты к метанию (на примере гранаты РГ-42)
Для заряжания необходимо вынуть гранату из гранатной сумки, вывинтить пробку из трубки корпуса и ввинтить запал. Граната готова к броску.
Метание гранат производится по команде, например: «Гранатой - огонь» или «По траншее, гранатой - огонь», а в бою, кроме того, и самостоятельно.
Для метания гранаты необходимо:
взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты;
продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки и за кольцо пальцем выдернуть ее из запала;
размахнуться и бросить гранату в цель;
после метания оборонительной гранаты укрыться.
Оружие при этом должно находиться в положении, обеспечивающем немедленную изготовку к действию (в левой руке, в положении «на грудь», на бруствере окопа и т. д.).
5. Работа частей и механизмов после броска
В момент броска гранаты спусковой рычаг отделяется от гранаты и освобождает ударник. Ударник под действием боевой пружины наносит удар (накол) по капсюлю-воспламенителю и воспламеняет его. Луч огня от капсюля-воспламенителя воспламеняет замедлитель (дистанционную часть запала) и, пройдя его, передается капсюлю-детонатору.
Капсюль-детонатор взрывается и взрывает разрывной заряд гранаты. Корпус гранаты разрывается, и осколки корпуса и запала разлетаются в разные стороны.
Вопрос 41.
4. Нормальные (табличные) условия стрельбы
Табличные данные траектории соответствуют нормальным условиям стрельбы.
За нормальные (табличные) условия приняты следующие:
Метеорологические условия:
атмосферное (барометрическое) давление на горизонте оружия 750 мм рт. ст.;
температура воздуха на горизонте оружия +15° С;
относительная влажность воздуха 50% (относительной влажностью называется отношение количества водяных паров, содержащихся в воздухе, к наибольшему количеству водяных паров, которое может содержаться в воздухе при данной температуре);
ветер отсутствует (атмосфера неподвижна).
Баллистические условия:
вес пули, начальная скорость и угол вылета равны значениям, указанным в таблицах стрельбы;
температура заряда +15°С;
форма пули соответствует установленному чертежу;
высота мушки установлена по данным приведения оружия к нормальному бою;
высоты (деления) прицела соответствуют табличным углам прицеливания.
Топографические условия:
цель находится на горизонте оружия;
боковой наклон оружия отсутствует.
При отклонении условий стрельбы от нормальных может возникнуть необходимость определения и учета поправок дальности и направления стрельбы.
|
Из за большого объема эта статья размещена на нескольких страницах:
1 2 3 4 5 6 |
