Отчет о деятельности Кемеровского областного центра НИТ, за 2009 год (стр. 2 )

-  мониторинг работоспособности и устранение неполадок городской радиосети КемГУ (совместно с узлом коммуникаций).

-  Управления закупками компьютерной и оргтехники:

-  оформлены заявки на закупку компьютерной техники по факультетам и подразделениям КемГУ;

-  разработаны технические задания для тендерной документации на закупку компьютерного оборудования и оргтехники, мультимедийного оборудования, лицензионного программного обеспечения;

-  подготовлены документы для проведения тендеров на закупку компьютерной техники и лицензионного программного обеспечения для нужд КемГУ.

-  Управления закупками программного обеспечения:

-  выполнены закупки лицензионного программного обеспечения для нужд в КемГУ;

-  ведется учет лицензионного программного обеспечения, установленного на компьютерах КемГУ;

2.7.  Отдел технических средств обучения

Деятельность отдела ТСО направлена на обеспечение учебного процесса, конференций, заседаний современными техническими средствами.

Основные направления деятельности отдела:

-  организация учебных аудиторий университета, стационарно оснащенных современными техническими средствами: компьютерами, мультимедийными проекторами, интерактивными досками и планшетами, звуковыми системами, лингафонным оборудованием;

-  обслуживание учебного процесса вуза стационарным и мобильным оборудованием;

-  оказание помощи преподавателям в использовании имеющихся технических средств обучения;

-  обучение студентов ряда специальностей использованию технических средств в рамках дисциплины «Аудиовизуальные технологии обучения»;

-  обслуживание и ремонт имеющегося в отделе оборудования.

В рамках направлений своей деятельности в 2009 году отделом выполнено:

-  обеспечено мультимедийной поддержкой около 12,5 тысяч заявок на проведение лекции, практические и лабораторные занятия, конференций, заседания различных советов университета и пр.;

-  проведено более 150 сеансов тестирования студентов средствами тестовой оболочки «АСТ»;

-  оборудовано современными мультимедийными техническими средствами 5 больших лекционных аудиторий общей вместимостью 950 человек;

-  создано две мультимедийные аудитории на 25-30 человек для проведения семинарских занятий;

-  создан новый компьютерно-лингафонный класс на 12-14 человек для проведения занятий по иностранным языкам;

-  открыта студия дистанционного обучения для работы с филиалами вуза.

2.8.  Ресурсный центр дистанционного обучения

РЦДО был создан для обеспечения дополнительных образовательных программ в области информационно-коммуникационных технологий (ИКТ) и дистанционного обучения для работников сферы образования региона и других категорий слушателей; организационное, методическое и технологическое обеспечение внедрения и развития ИКТ и ДО по образовательным программам университета. РЦДО располагает компьютерными классами общей вместимостью 57 учебных мест, мультимедийным конференц-залом на 50 мест, двумя мультимедийными аудиториями на 30 мест каждая.

Технологическое обеспечение учебного процесса в данном направлении осуществляется лабораториями:

Лаборатория обеспечения учебного процесса, основными задачами которой являются:

-  обеспечение дополнительных образовательных программ в области информационно-коммуникационных технологий (ИКТ) и дистанционного обучения (ДО) для работников сферы образования региона и других категорий слушателей;

-  организационное, методическое и технологическое обеспечение внедрения и развития ИКТ и ДО по образовательным программам университета;

-  методическая поддержка и сопровождение педагогических кадров университета и региона в области ИКТ и ДО, формирование у них базовой педагогической ИКТ-компетентности;

-  методическая поддержка образовательных учреждений региона по использованию в своей деятельности информационно-коммуникационных и дистанционных технологий.

Лаборатория учебных электронных изданий, основными задачами которой являются:

-  организационное, методическое, программно-техническое обеспечение университетской программы разработки и внедрения электронных учебно-методических материалов и изданий.;

-  разработка и ведение областного депозитария электронных учебных изданий;

-  участие в реализации программ по развитию системы образования и единой информационной образовательной среды региона.

2.9.  Лаборатория вычислительных и информационных технологий в образовании

Лаборатория создана с целью активизации совместных работ и концентрации усилий на главных направлениях исследований в области вычислительных и информационных технологий. Лаборатория создана Институтом вычислительных технологий СО РАН и КемГУ в 2004 г. на базе ЦНИТ и кафедры ЮНЕСКО.

В рамках предварительного договора с Международный центр по численным методам в науке и технике (CIMNE) (Каталонский университет, Барселона) выполнено:

-  локализация пакета GiD;

-  перевод руководства пользователя GiD;

-  перевод рекламного буклета GiD.

Одно из направлений работы лаборатории – развитие современных численных методов. В рамках работ по гранту (РНП.3.2.3.13048): “Создание системы научно-методического обеспечения образовательными ресурсами учебных заведений для подготовки специалистов по высокопроизводительным распределенным вычислениям” аналитической ведомственной целевой программы “Развитие научного потенциала высшей школы ( гг.)” реализована библиотека «Библиотека параллельных вычислительных программ для задач гидродинамики со свободными границами» («HydroParaLib») (Свидетельство об официальной регистрации программы для ЭВМ №, от 01.01.2001г).

Другое направление работы лаборатории – математическое моделирование задач динамики жидкости со свободными границами. Совместно с Институтом гидродинамики ИВТ СО РАН выполнены работы в рамках интеграционного проекта фундаментальных исследований Объединенного ученого совета по механике и энергетике СО РАН (гг.) по теме «Численное моделирование нестационарного взаимодействия сложных упругих конструкций с жидкостью или газом», Блок 2: «Нестационарное взаимодействие нелинейных поверхностных волн с плавающими и закрепленными упругими конструкциями», Пункт 1. «Развитие методов расчета гидродинамических нагрузок при резко нестационарном воздействии волн с большими деформациями области течения». По результатам выполненных работ опубликован 5 статей.

В рамках работ по Гранту (РНП.3.2.3.13048): Создание системы научно-методического обеспечения образовательными ресурсами учебных заведений для подготовки специалистов по высокопроизводительным распределенным вычислениям аналитической ведомственной целевой программы «Развитие научного потенциала высшей школы ( гг.)» выполнены работы по доработке и поддержке портала высокопроизводительных вычислений. Готовятся к выходу учебное пособия:

, , «Высокопроизводительные вычислительные системы». , , «Технологии параллельного программирования». , , «Параллельные алгоритмы».

Поданы заявки на гранты:

-  конкурс НК-408П на право заключения Госконтракта по проекту «Проведение поисковых научно-исследовательских работ по направлениям: «Механика», «Информатика», «Математика» в рамках мероприятия 1.2.1 Программы», выполняемому в рамках мероприятия 1.2.1 «Проведение научных исследований научными группами под руководством докторов наук» направления 1 «Стимулирование закрепления молодежи в сфере науки, образования и высоких технологий» ФЦП «Научные и научно-педагогические кадры инновационной России» на годы». “Математическое моделирование воздействия весомой жидкости на закрепленные и плавающие конструкции, расчет на СуперЭВМ гидродинамических нагрузок при существенных деформациях структуры течения”

-  конкурс НК-425П на право заключения Госконтракта по проекту «Проведение поисковых научно-исследовательских работ по направлениям: «Обработка, хранение, передача и защита информации», «Создание интеллектуальных систем навигации и управления», «Распределенные вычислительные системы» в рамках мероприятия 1.2.2 Программы», выполняемому в рамках мероприятия 1.2.2 «Проведение научных исследований научными группами под руководством кандидатов наук» направления 1 «Стимулирование закрепления молодежи в сфере науки, образования и высоких технологий» ФЦП «Научные и научно-педагогические кадры инновационной России» на годы». “Синтез интегрированных инструментальных средств для эффективного использования распределенных вычислительных систем в учебном процессе и научных исследованиях”

Выиграны гранты:

-  : грант губернатора Кемеровской области для молодых ученых кандидатов наук на тему «Математическое моделирование задачи об обрушении плотины бессеточным методом конечных элементов. Расчет гидродинамических нагрузок на береговые и донные сооружения при существенных деформациях структуры течения».

-  : грант Губернатора Кемеровской области для поддержки молодых ученых – кандидатов наук 2009 года на тему «Разработка системы промежуточного слоя, объединяющей различные информационные ресурсы организации в единое информационное пространство на основе интеграционного подхода».

Сотрудники лаборатории стали победителями конкурса по программе «Учебные электронные издания КемГУ». В рамках работ по этой программе выпущены учебные пособия:

«Рекурсивно-логическое программирование». , , «Программирование компонент с использованием базы данных».

2.10.  Демонстрационный зал

Демозал образован в 2003 году с целью:

-  обеспечения учебного процесса в трех компьютерных классах демонстрационного зала с использованием новых информационных технологий (в 2006 один зал переведен на территорию РЦДО и один – на территорию ТСО);

-  проведения, совместно с факультетами и подразделениями КемГУ, презентаций новых технических и программных средств, применяемых в учебном процессе, научных разработках и в управлении вузом.

Деятельность демозала в 2009 году описана в разделе 11.

3.  Участие в реализации ФПРО и АМНП «Развитие научного потенциала высшей школы»

Сотрудники ЦНИТ приняли участие в реализации проекта «Создание системы организационно-структурного, методического и технологического обеспечения разработки, хранения и использования электронных образовательных ресурсов и дистанционного обучения в рамках аналитической ведомственной целевой программы «Развитие научного потенциала высшей школы ( гг.) за 2009 г.

Объектом исследования явились системы дистанционного обучения в передовых отечественных университетах, их организационное и ресурсное обеспечение. Объектом разработки явилась система дистанционного обучения регионального университетского комплекса.

Цель проекта – развитие современных образовательных технологий на основе системы организационно-структурного, методического и технологического обеспечения разработки, хранения и использования электронных образовательных ресурсов (ЭОР) и дистанционного обучения (ДО) в учреждениях высшего профессионального образования.

На первом этапе реализации проекта решалась задача формирования организационной структуры региональной сети центров дистанционного обучения (ЦДО), разработка комплекта нормативных и методических документов, регламентирующих ее функционирование.

Основными результатами работы по реализации этапа являются:

1.  Региональная сеть ЦДО, организационно-методическое обеспечение ее функционирования: оптимальная иерархическая структура сети ЦДО (головной центр - на базе головного вуза, центры второго уровня – на базе филиалов вуза).

2.  Требования к содержанию и проекты нормативных документов, регламентов взаимодействия в иерархической структуре сети ЦДО.

На втором этапе реализации проекта решалась задача создания организационно-методического и технологического обеспечения функционирования депозитария электронных образовательных ресурсов (ДЭОР).

Основными результатами реализации второго этапа являются:

1.  Технологическая платформа для интеграции ЭОР на основе Центра хранения и обработки данных (Дата‑центра): комплекс технического оборудования, удовлетворяющего требованиям к центрам хранения и обработки данных; комплект программного обеспечения.

2.  Организационно ‑ методическое и технологическое обеспечение функционирования депозитария электронных образовательных ресурсов: комплект организационных документов; модель описания ЭОР; регламент экспертизы и регистрации ЭОР в ДЭОР; методики преподавания дисциплин с использованием технологий ДО; две дополнительные образовательные программы; набор дисциплин.

Методология реализации годового этапа основана на: анализе передового опыта создания системы дистанционного обучения; выработке рекомендаций по организационно-структурному составу системы ДО, нормативному и методическому обеспечению ее функционирования; разработке макетов основных нормативных документов, создание системы создания, экспертизы и публикации электронных образовательных ресурсов.

На основании полученных результатов создан прототип системы дистанционного обучения в условиях регионального университетского комплекса КемГУ: головной Центр ДО на базе головного вуза; районные центры ДО на базе 3-х филиалов. Подготовлено 9 тьюторов и 10 технических специалистов для работы в районных центрах.

Создана программно-техническая платформа (современный центр хранения и обработки данных, Дата-центр) и система организационно-методического и технологического обеспечения функционирования депозитария электронных образовательных ресурсов. Разработана модель описания электронных образовательных ресурсов. Создан прототип депозитария электронных образовательных ресурсов на базе портальной технологии.

В рамках реализации проекта было создано 8 организационно-распорядительных документов, две методики преподавания дисциплин с использованием дистанционных технологий и методов «электронного обучения», разработано и принято в реализацию две образовательных программы высшего профессионального образования с возможностью получения дополнительной квалификации, подготовлено две статьи в журналах, рекомендованных ВАК к опубликованию основных результатов кандидатских и докторских диссертаций.

Созданный прототип системы ДО после реализации проекта будет внедрен в образовательный процесс Кемеровского государственного университета, может быть использован образовательными учреждениями Кемеровской области в качестве основы для развития собственных систем ДО.

Прототип ДЭОР будет введен в пробную эксплуатацию в составе информационно-образовательного портала КемГУ (http://edu. *****).

В реализации проекта приняли участие 18 человек, из которых: 1 доктор наук, 7 кандидатов наук (из них четверо до 35 лет), 4 аспиранта, 5 студентов математического факультета КемГУ. Двенадцать участников проекта являются сотрудниками ЦНИТ на различной основе.

4.  Участие в проведении ЕГЭ

В 2009 году был создан сайт информационной поддержки проведения ЕГЭ в КемГУ (http://ege. *****). Ведется информационный обмен с официальным информационным порталом ЕГЭ (http://www. ege. *****).

5.  Участие в программах Министерства, инновационных программах

В рамках Федеральной целевой программы развития образования в РФ на  гг. компания IBS запустила проект по модернизации инфраструктуры высших учебных заведений гуманитарного профиля. Целью проекта является создание единого каталога учебников, учебно-методических пособий и ранее созданных электронных образовательных ресурсов, который объединит 15 гуманитарных вузов России. Создание единого каталога улучшит взаимодействие между российскими гуманитарными университетами, значительно упростится обмен учебно-методическими материалами, электронными образовательными ресурсами. Развернутая инфраструктура в дальнейшем может быть использована для создания сетевого сообщества гуманитарных университетов и развития информационных сервисов. Каталог учебно-методических материалов гуманитарных вузов будет размещен на портале Федерального центра информационно-образовательных ресурсов (ФЦИОР). В итоге его создания преподаватели и студенты из любой точки России смогут получить web-доступ к описанию программ и курсов, преподающихся в других университетах. Кемеровский государственный университет принял участие в конкурсе среди 33 вузов и одержал победу, попав в число 15 участников проекта.

В рамках реализации проекта в ЦНИТ КемГУ был установлен и введен в эксплуатацию программно-аппаратный комплекс (ПТК) в состав которого входят следующие основные сервисы:

-  сервис виртуализации на базе VMware ESX Server;

-  сервис каталога на основе службы Active Directory, входящей в состав MS Windows Server;

-  сервис баз данных на основе MS SQL Server 2005;

-  сервис файлового хранилища на базе сетевой системы хранения NetApp FAS;

-  сервис резервного копирования на базе Symantec Backup Exec 11d;

-  сервис антивирусной защиты на базе Symantec Antivirus;

-  сетевая инфраструктура на базе продуктов Cisco Systems;

-  сервис беспроводного доступа.

Аппаратные платформа и программные продукты ПТК были смонтированы и сконфигурированы в соответствии с проектом и запущены в эксплуатацию. Сформирован единый каталог учебно-методических материалов, а поставленный программно-технический комплекс интегрирован с ФЦИОР. Ниже представлена принципиальная схема информационного комплекса ВУЗа (рис. 1).

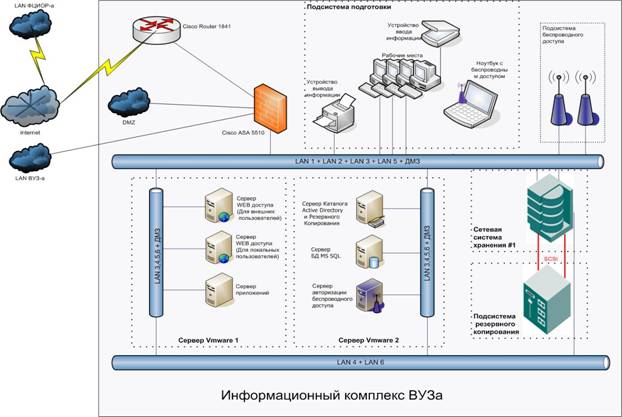

Рисунок 1 - Информационный комплекс ВУЗа

Сотрудниками ЦНИТ было оцифровано и размещено в электронном каталоге ФЦИОР 500 электронных полнотекстовых образовательных ресурсов, созданных преподавателями университета.

6.  Участие в развитии ВУЗа

6.1.  Обеспечение функционирования телекоммуникационной системы университетского комплекса как единой информационно-телеком-муникационной среды для управления, образования и науки

Внешние каналы связи

Локальная вычислительная сеть КемГУ в течение 2009 года получила большое развитие. Внешняя связность сети передачи данных КемГУ обеспечивается наземными и спутниковыми каналами связи. В базовом узле коммуникаций ЦНИТ КемГУ размещен выносной узел связи крупнейшего оператора Кузбасса ЗАО “Зап-СибТранстелеком”, что обеспечивает высоконадежное подключение к услугам образовательной сети RUNNET. В конце декабря 2009 года осуществлено переподключение сети КемГУ к оборудованию оператора связи, тем самым, начиная с 1 января 2010 года, скорость канала будет увеличена вдвое – с 4 до 8 Мбит/с.

В КемГУ имеется спутниковый асинхронный доступ к ресурсам Интернет, стоимость трафика которого значительно меньше стоимости трафика наземных каналов связи. В качестве канала для отправки запросов используется наземный канал связи (RUNNET), в качестве обратного – спутниковый (PlanetSKY).

Кроме асинхронного доступа в Интернет и сетям ВУЗов СФО, КемГУ обладает симметричной спутниковой связью, имеющей непосредственный выход к Телепорту г. Томска и доступ к ресурсам Томского государственного университета. Приоритетным направлением деятельности Телепорта является развитие единой образовательной информационной среды Российской Федерации. Абонентами спутниковой сети, созданной в рамках ФЦП «Развитие единой образовательной информационной среды” и обслуживающейся через телепорт Томского государственного университета, являются высшие образовательные учреждения и средние образовательные школы СФО.

Кроме спутниковой связи ведется развитие сети, объединяющей КемГУ и его филиалы на базе высокоскоростных региональных каналов передачи данных на основе технологии xDSL. Построение региональной мультисервисной сети передачи данных, объединяющей головной вуз и его филиалы, позволит использовать новейшие информационные технологии для:

-  дистанционного обучения;

-  вещания мультимедийных учебных курсов по объединенной сети;

-  проведения видеоконференций;

-  проведения селекторных совещаний;

-  доступа к единым вычислительным ресурсам;

-  доступа к АСУ «ВУЗ», АСУ «Деканат» и другим подсистемам управления вузом.

В 2009 году в ходе проведения многократных сеансов видеосвязи было отмечено некачественное предоставление услуг сети Интернет в филиалах КемГУ – в городе Прокопьевске, Белово и Юрге. Как следствие, качество видеоконференцсвязи оставляло желать лучшего. В результате проведенных переговоров руководством ЦНИТ КемГУ с компанией технические проблемы со связью были устранены сотрудниками , а качество видеоконференций поднялось на приемлемый уровень. В течение года было проведено множество видео-лекций и совещаний ректора со всеми филиалами сразу в режиме многоточечной конференции.

Развитие ЛВС университета

ЛВС КемГУ имеет древовидную структуру, корнем которой является базовый узел коммуникаций, к которому подключены высокоскоростными каналами передачи данных промежуточные узлы доступа, расположенные в корпусах университета. К узлам доступа подключены сети факультетов, административных подразделений, расположенных в семи корпусах КемГУ, а так же сети МРЦПК, общежитий КемГУ и профессорско-преподавательских домов (рис. 2) - треугольниками синего цвета изображены выносные узлы связи, к которым подключены подразделения (на рисунке помечены зелеными овалами) и факультеты КемГУ (помечены синими кругами). Сеть объединяет все корпуса КемГУ, предоставляя доступ как к внутренним серверам, так и выход в Интернет. Локальная вычислительная сеть Кемеровского государственного университета построена на оборудовании ведущих мировых производителей коммуникационного оборудования: Cisco Systems, Allied Telesyn, Hewlett Packard.

Работы, начатые в годы, по модернизации сетей профессорско-преподавательских домов, а также общежитий КемГУ были продолжены в текущем году. В течение всего года производилось подключение пользователей общежитий и профессорско-преподавательских домов к ЛВС КемГУ, а также настройка учетных записей на компьютерах пользователей. Всего за год было подключено более 60 новых пользователей. Также была проведена частичная модернизация коммуникационного оборудования в общежитиях КемГУ. Для реализации проекта по полной замене ЛВС в общежитии №3 (пр. Советский, 77) и построении новой сети на основе технологии Ethernet 1000 Bx-T была разработана схема новой ЛВС и закуплено оборудование. Также произведены необходимые подготовительные работы.

В течение года проводилась поддержка и модернизация сети подразделений и факультетов КемГУ. В связи со стремительным ростом количества персональных компьютеров в администрации и бухгалтерии университета начал наблюдаться дефицит IP-адресов. Для решения данной проблемы пул адресов защищенных сетей администрации и сети бухгалтерии был увеличен, а подключения рабочих мест сотрудников разнесены по соответствующим сетям подразделения. Кроме этого были подключены новые рабочие станции в бухгалтерии, профкомах студентов и сотрудников, на факультете филологии и журналистики, паспортном столе. Также осуществлялось оперативное устранение проблем доступа сотрудников различных подразделений и факультетов КемГУ к сети Интернет.

Летом 2009 года был проведен капитальный ремонт блочных аудиторий. Данные аудитории были оснащены современными мультимедийными средствами для поддержки учебного процесса на высоком техническом уровне.

Для обеспечения качественной связью этих аудиторий был спроектирован новый промежуточный узел связи, закуплено все необходимое оборудование: коммуникационный шкаф, настраиваемые свитчи, оптические провода и конверторы. Для организации нового узла связи сотрудниками ЦНИТ смонтирован оптоволоконный кабель между базовым узлом коммуникаций и главным корпусом КемГУ. Введение в эксплуатацию узла связи на полную мощность ожидается после окончания ремонтных работ помещения, в котором он располагается.

Совместно с управлением службы безопасности (УСБ) КемГУ был разработан план размещения пропускных турникетов во всех корпусах КемГУ. По данному плану сервер, управляющий работой турникетов и хранящий базу данных сотрудников и студентов КемГУ, фактов их посещений университета, был размещен в базовом узле коммуникаций. Сотрудниками ЦНИТ была построена IP-сеть, соединяющая все турникеты, расположенные в различных удаленных корпусах и общежитиях КемГУ. Данная сеть запущена в эксплуатацию, ее работоспособность оттестирована.

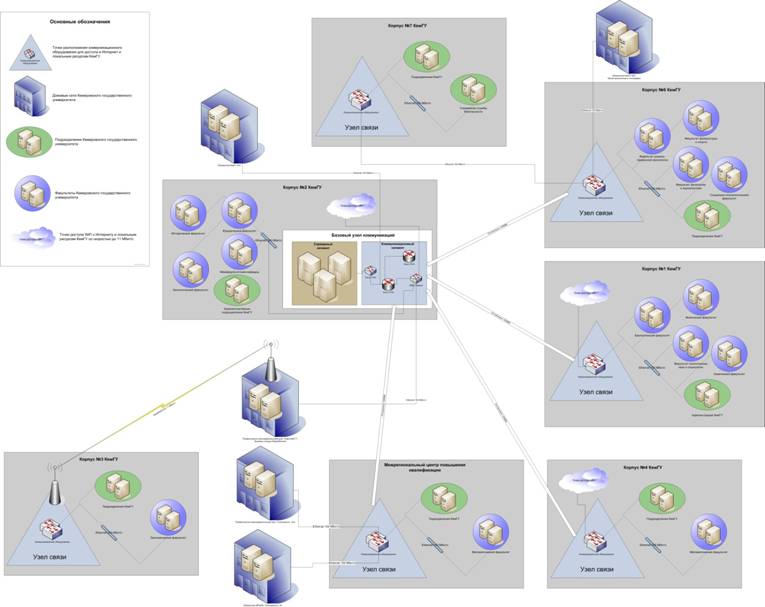

Рисунок 2 - Структура ЛВС КемГУ

Развитие технической платформы обеспечения безопасности корпоративной сети университета

В течение года была произведена настройка оборудования, отвечающего за безопасность ЛВС КемГУ от внешних угроз, и осуществлялся мониторинг его работоспособности и эффективности. На рисунке 3 представлена физическая схема организации сети и коммутации сетевого оборудования. Защита ЛВС основана на использовании устройств-брандмауэров, которые надежно обеспечивают безопасность от всевозможных угроз как со стороны Интернет, так и как внутри сети КемГУ. Локальные сервисы защищены с помощью брандмауэра ASA5510, производительностью проверки трафика которого составляет 90 Мб/с.

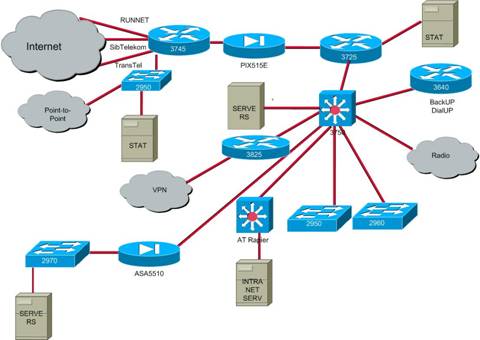

Рисунок 3 - Схема коммутации оборудования

ЛВС университета со стороны Интернет защищена оборудованием Cisco PIX515E Firewall, которое предоставляет безопасность с помощью следующих технологий:

-  технология отслеживание состояний Интернет-сессий.

-  проверка по сигнатурам (около 60 сигнатур угроз и атак).

-  ограничение по спискам доступа.

Развитие беспроводных технологий

Создание и развертывание беспроводной сети является продолжением политики ЦНИТ КемГУ по внедрению новейших технологий в образовательных учреждениях Кемеровской области. Беспроводные технологии предоставляют возможность массового и повсеместного доступа к информационным ресурсам сети Интранет/Интернет студентам в учебных аудиториях, читателям в библиотечных залах, участникам совещаний в конференц-залах, имеющих ноутбук, КПК, смартфон и другое мобильное оборудование, оснащенное модулями WiFi. Для организации точек доступа WI-FI используется оборудование AirPlus Xtreme G DWL-2100AP фирмы D-Link, являющейся партнером КемГУ. На данный момент введены в эксплуатацию 9 точек радиодоступа, расположенных в главном и втором корпусах КемГУ и обеспечивающих там зону приема. Сотни беспроводных клиентов могут подключаться к этим точкам доступа, используя любой из 11 неперекрывающихся каналов.

В 2009 году был предоставлен бесплатный доступ к сети WiFi с выходом в глобальную сеть Интернет всем сотрудникам и студентам КемГУ. Точки, предоставляющие свободный доступ, расположены в главном, втором, и четвертом корпусах КемГУ.

Система мониторинга потребления ресурсов сети Интернет

Сотрудниками узла коммуникаций несколько лет назад была разработана система мониторинга потребления ресурсов сети Интернет. Система находится в работоспособном состоянии, в 2009 году для нее был реализован web-интерфейс. Данная система предоставляет информацию о количестве потребленных ресурсов абонентами сети, на основании которой осуществляется автоматическое или полуавтоматическое управление сетевыми реквизитами пользователя. Так как способы предоставления услуг сети Интернет различны, то по способу подключения к сети КемГУ можно выделить следующие типы пользователей:

-  пользователи, имеющие прямой доступ в Интернет;

-  пользователи, подключенные через прокси-сервер;

-  пользователи, находящиеся в домовых сетях и подключающиеся к Интернету по VPN-технологии;

-  пользователи, подключенные по технологии WiFi с применением мобильных устройств.

На сегодняшний день учет потребления трафика КемГУ производится тремя способами:

-  информация о трафике, потребленному по прямому каналу, собирается по протоколу Netflow с пограничного маршрутизатора Cisco 3745;

-  информация о трафике, потребленному через прокси-сервер, собирается самим прокси-сервером;

-  информация о трафике абонентов домовых сетей собирается по протоколу Radius и обрабатывается АСР КемГУ.

Разработанная система через web-интерфейс предоставляет утилиты графического отображения статистики. На рисунках 4 а) и б) приведены графики потребления услуг Интернет факультетами КемГУ в дневное (с 8-00 до 20-00) и ночное время (с 20-00 до 8-00) в 2009 году, выраженные в гигабайтах. Темным цветом на рисунках обозначен исходящий трафик, светлым – входящий.

а)

б)

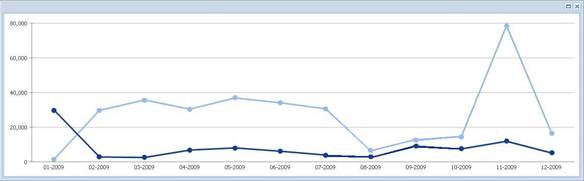

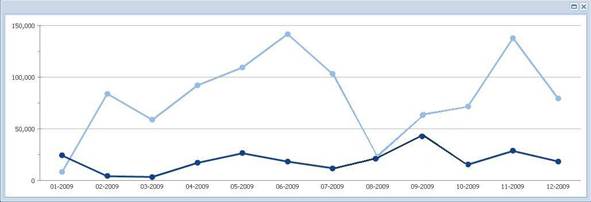

Рисунок 4 - Объем потребления трафика факультетами КемГУ

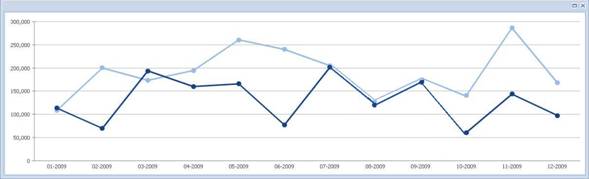

На рисунке 5 приведены графики потребления ресурсов сети Интернет всем университетом, включая факультеты, днем (рис. 5. а) и ночью (рис. 5. б).

а)

б) .

Рисунок 5 - Объем потребления трафика КемГУ в целом

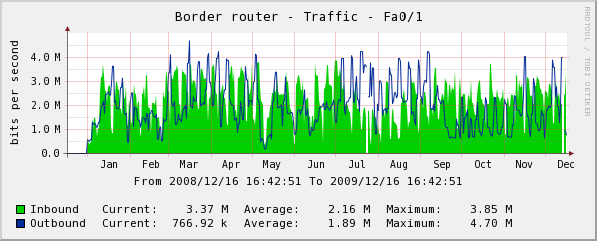

На рисунке 6 зеленым цветом отображен объем потребления услуг интернет Кемеровским государственным университетом на пограничном оборудовании, к которому подключены каналы связи провайдера «Зап-СибТранстелеком». Как видно из графика, утилизация канала в разное время суток составляет от 60 до 100% от максимально возможного, что еще раз доказывает необходимость квотирования потребления услуг факультетами и необходимость увеличения скорости канала.

Рисунок 6 - Загруженность основного канала Интернет (Runnet)

В связи с увеличением скорости канала Runnet с 2 до 4 Мбит/c, размеры квот для факультетов и подразделений КемГУ были увеличены до следующих размеров:

Таблица 1. Распределение квот по подразделениям КемГУ

Наименование подразделения	Размер квоты, Гб
ФАКУЛЬТЕТЫ
Физический факультет	20
Биологический факультет	20
Социально-психологический факультет	5
Химический факультет	20
Юридический факультет	10
Факультет романо-германской филологии	10
Исторический факультет	10
Факультет филологии и журналистики	10
Факультет физкультуры и спорта	5
Экономический факультет	10
Математический факультет	20
Факультет политических наук и социологии	5
МЕЖФАКУЛЬТЕТСКИЕ КАФЕДРЫ
Философии	2
Общей и вузовской педагогики	2
Экономической теории	2
Психологии	2
Современного естествознания	2
Английской филологии	2
Xимии (пристройка)	2
Кафедра высшей математики	2
СТРУКТУРНЫЕ ПОДРАЗДЕЛЕНИЯ
ИДО, РЦДО, МРЦПК	20
ТТЦ	1,5
Музей «Археология, этнография и экология Сибири»	2
Библиотека	10
РИО	2
Актовый зал	1,5
ОтделКапСтрой	1
УСБ	1
Психологическая служба	1
Шахматный клуб	1
Студклуб	5
Студсовет	5
ТСО	5
ПНИЛ	10
Администрация университета	15
ЦНИТ	15
Интернет-сервера ЦНИТ	30
РЕЗЕРВНАЯ КВОТА	20
Итого	307

Объемы потребления услуг сети Интернет абонентами домовых сетей – студентами и профессорско-преподавательским составов КемГУ, в течение 2009 года составили: входящий трафик – 1417 Гб, исходящий – 387 Гб.

Рисунок 7 - Объем потребления трафика общежитиями и домами ППС КемГУ

Программно-техническое сопровождение корпоративных сервисов

В течение отчетного года сотрудниками узла коммуникаций производилось сопровождение серверов – proxy. ***** (сервер имен DNS, прокси-сервер, ftp-сервер КемГУ), radius. ***** (шахматный сервер, система авторизации VPN пользователей КемГУ), mail. ***** (почтовый сервер, кэширующий сервер имен), stat. ***** (программа сбора статистики NetFlow), acct. ***** (программа анализа утилизации аппаратного обеспечения, новая система сбора статистики NetFlow): производилось исправление в работе серверов при сбое программ - основные причины сбоев: ошибки, допущенные в коде программ, приводящие к прекращению работы программы или к некорректной работе, недостаток ресурсов компьютера (память, свободное место на жестком диске, недостаток процессорного времени). Обновление версий программ, работающих на этих серверах – антиспам-фильтр, антивирусное ПО, bios и др. Замена аппаратного обеспечения.

Начатые в 2008 году работы по развертыванию нового программно-аппаратного комплекса на основе серверов Dell PowerEdge 1950 и сетевой системы хранения данных NetApp FAS3020 емкостью 7TB были продолжены в 2009. Все серверные операционные системы установлены на систему виртуализации VMware Virtual Infrastructure 3. Сетевая инфраструктура программно-аппаратного комплекса построена на основе оборудования Cisco Systems. В ноябре 2009 года в результате скачка напряжения вышел из строя маршрутизатор Cisco Catalyst 2960, обеспечивающий связь ЛВС КемГУ с серверами. В течение дня авария была устранена, оборудование заменено на HP ProCurve 2610.

Почтовый сервер обрабатывает около 51 млн. писем в месяц, из которых 98% отфильтровываются спам-фильтром. На рисунке 8 приведено количество «полезных» (не спам) писем, прошедших через mail. ***** в течение года, а также приведен их суммарный объем. В год количество полезной принимаемой информации почтовым сервером составляет 260 Гб.

На рисунке 9 приведен объем передаваемых сообщений по часам в течение дня. Как видно из рисунка почтовых сервер достаточно хорошо справляется с возложенной на него нагрузкой.

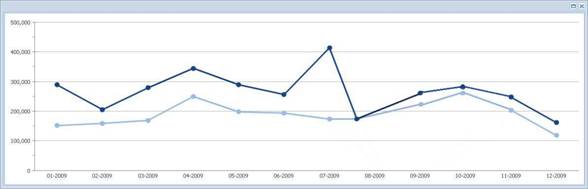

Рисунок 8 - Объем «полезной» почты по месяцам

Рисунок 9 - Объем почты по часам

В общем потоке писем на сервер mail. ***** поступают письма, зараженные вирусами. Установленная платная лицензионная антивирусная система DrWeb эффективно борется с ними. Например, в сентябре 2009 года антивирусом было проверено 398 тыс. писем, среди которых 235 оказались инфицированными.

Городская сеть УЕЗЖКУ

Одним из наиболее крупных проектов, реализованных сотрудниками Центра новых информационных технологий, является социально-значимый проект построения и сопровождения городской сети передачи данных Управления единого заказчика жилищно-коммунальных услуг. В единую сеть передачи данных входит более 40 абонентских станций, объединяющих все РЭУ г. Кемерово. В течение года сотрудниками ЦНИТ под руководством главного специалиста проводилось техническое обслуживание антенно-фидерного оборудования, оперативное устранение неполадок ранее запущенной в эксплуатацию радиосети УЕЗЖКУ и подключению новых касс РЭУ. Осенью 2009 г. была заменена базовая станция в диапазоне частот 5,5 Мгц, соединяющая РЭУ левого и правого берегов города Кемерово.

Городская беспроводная сеть передачи данных

Кемеровский государственный университет построил и эксплуатирует городскую сеть передачи данных на основе технологии доступа RadioEthernet (стандарт IEEE 802.11b). В настоящий момент зарегистрировано 2 базовых станции КемГУ в г. Кемерово. В связи с экономической нецелесообразностью использования базовой станции КемГУ, расположенной на 88 отметке башни областного радиотелевизионного передающего центра (ОРТПЦ), в мае-июне был произведен демонтаж оборудования. Базовая станция была перенесена на мачту, расположенную на крыше 18-этажного строения, находящегося практически в центре города. Сотрудниками ЦНИТ были проведены все монтажные, настроечные и пусковые работы для введения базовой станции в действие. Получены все разрешительные документы на эксплуатацию сооружения связи. Схема расположения и зона покрытия базовых станций приведена на рисунке 10.

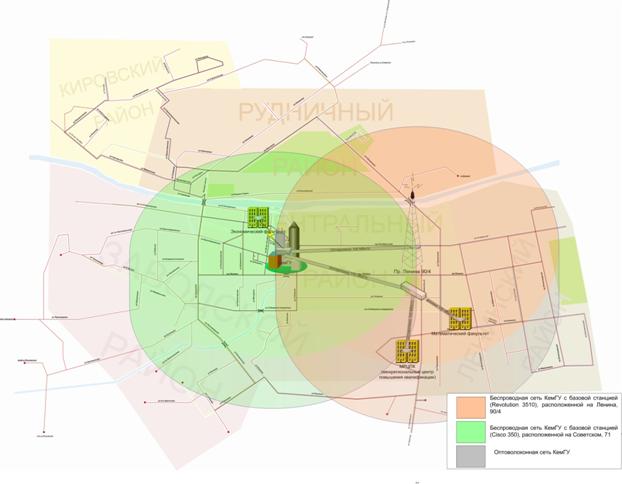

Рисунок 10 - Городская радиосеть КемГУ. Базовые станции и зона покрытия

В течение всего года производилось сервисное, профилактическое обслуживание и развитие построенной сети.

Мониторинг и техническое обслуживание городской радиосети передачи данных

В 2009 г. выполнены плановые работы по техническому обслуживанию базовых станций беспроводной сети. Постоянный мониторинг клиентского оборудования, обеспечивающего беспроводной доступ к сети, позволил оперативно определять и устранять неисправности в работе.

Совместно со специалистами Муниципального автономного учреждения «Жилкомцентр» и Муниципального Предприятия «Управление единого заказчика жилищно-коммунальных услуг» проводились работы по техническому обслуживанию и развитию городской беспроводной телекоммуникационной сети, объединившей 48 касс районных эксплуатационных участков (РЭУ) и Центр начисления и сбора платежей (ЦН и СП). В эту сеть включены территориальные управления, управления соцзащиты населения всех районов города, паспортные столы всех РЭУ г. Кемерово.

Проведение видеоконференций

Ежегодно КемГУ проводит видеотрансляции международных конференций, совещаний и других мероприятий, проходящих в университете, а так же видеотрансляции студенческих праздников, конференций, обучающих курсов. Для этого используются как программные (Windows Media Encoder и Windows Media Server), так и видео-конференц-связь средства (ВКС) Sony, приобретенные в 2008 году. За отчетный период видеоконференции организовывались между КемГУ и его филиалами (Анжеро-Судженск, Белово, Новокузнецк, Прокопьевск, Юрга), ТГУ (Томск), Алма-Ата (Казахстан), Москва (ГНИИ ИТТ ”Информика”). С ТГУ видеоконференция проводилась по спутниковой сети связи, созданной в рамках ФЦП «Развитие единой образовательной информационной среды” и обслуживающейся через телепорт Томского государственного университета. Одной из ярчайшей лекцией, сделанной через телепорт на ВУЗы Сибири, является лекция Нобелевского лауреата , прибывшего в Томский государственный университет. Среди наиболее значимых видеоконференций, проведенных КемГУ, стоит отметить: совет ректоров Кузбасса, выбор профессоров и доцентов на ученом совете КемГУ, совет с предпринимателями Кузбасса, конференция, посвященная вопросам школьного непрерывного образования, выступления аспирантов на предзащитах в диссертационных советах, видеоконференция с институтом компьютерного моделирования в инженерных исследованиях CIMNE (Испания, Барселона) о пакете GiD (подготовка начальных данных и визуализация результатов численного моделирования), перевод на русский язык которого осуществлялся силами сотрудников ЦНИТ и преподавателями кафедры ЮНЕСКо по НИТ.

Все указанные конференции были проведены в многоточечном режиме с числом организаций участников от 3 до 6.

6.2.  Развитие информационных систем обеспечения делопроизводства, управления и финансовой деятельности КемГУ

В 2009 году выполнена работа по сопровождению существующих, разработке, доработке и внедрению новых программных комплексов:

-  системы бухгалтерского учета: «Учет и начисление заработной платы», «Налогоплательщик», «Пенсионный фонд», «Мемориальные ордера».

-  система электронного документооборота между КемГУ и казначейством;

Для всех перечисленных программных комплексов осуществляется сопровождение, включая:

-  исправление ошибок, внесение модификаций и совершенствование информационных систем в соответствии с пожеланиями пользователей;

-  проведение обучения работе с внедряемыми информационными системами;

-  осуществление консультаций пользователей;

-  занесение дополнительной информации в словари.

В 2009 году уточнены сформированные ранее сведения о характеристиках информационных систем КемГУ, обрабатывающих персональные данные, и осуществлена их передача в ФГУ ГНИИ ИТТ “Информика”.

ИС «Учет и начисление заработной платы». Цель системы – расчет заработной платы сотрудников университета.

В 2009 году выполнено:

-  корректировка системы с учетом ввода новой системы оплаты труда;

-  формирование данных для анализа заработной платы университета.

«Налогоплательщик». Цель системы – расчет и формирование отчетности по физическим лицам на основании данных рассчитанных в подсистеме «Учет и начисление заработной платы».

В 2009 году выполнено:

-  корректировка комплекса программ для интеграции автоматизированной подсистемы «Учет и начисление заработной платы» и подсистемы “Налогоплательщик”;

-  формирование базы, включающей сведения о сотрудниках для формирования налоговой декларации, формирование и своевременная передача данных о сотрудниках в налоговую инспекцию.

«Программа подготовки данных персонифицированного учета для пенсионного фонда». Цель системы – расчет и формирование отчетности по физическим лицам на основании данных, рассчитанных в системе “Учет и начисление заработной платы”.

В 2009 году выполнено:

-  корректировка комплекса программ для интеграции автоматизированных подсистем “Учет и начисление заработной платы” и “Пенсионный фонд”;

-  формирование базы, включающей сведения о сотрудниках, и передача данных в пенсионный фонд по всему контингенту сотрудников.

ИС “Кадры сотрудников”

Цель – осуществление информационного обеспечения принятия решений на уровне отдела кадров сотрудников и управления штатным расписанием университета.

В 2009 году проведена частичная переработка системы в связи с введением новой системы оплаты труда:

-  учет оплаты труда в приказах на прием, перевод, избрание на должность и т. д.;

-  учет одновременно и новой и старой систем оплаты труда в приказах на присвоение ученого звания и присуждение ученой степени;

-  учет оплаты труда в личной карточке работников;

-  начата и в настоящее время продолжается переработка системы (добавление приказа о стимулирующих доплатах на основании протокола комиссии, добавление печатных документов, формирующихся при приеме на работу).

Подсистема “Анализ заработной платы сотрудников КемГУ ”

Подсистема разработана и внедрена в эксплуатацию в КемГУ в 2009 г. Цель – информационное обеспечение анализа заработной платы сотрудников КемГУ.

Задачи:

-  формирование базы данных, содержащей информацию по каждому сотруднику: оклад, постоянные надбавки, единовременные выплаты с указанием статьи финансирования в разрезе по месяцам;

-  формирование сводок по заработной плате по сотрудникам, подразделениям, статьям финансирования и другим срезам.

Система принята к разработке в 2009 году. За это период выполнено:

-  сформирована структура базы данных;

-  определена структура файлов. dbf, формируемых из данных системы “Учет и начисление заработной платы”;

-  разработан WEB-интерфейс доступа к данным;

-  реализован следующий функционал:

-  перенос данных из файлов. dbf в схему на ORACLE, в том числе и с учетом расчетов, проводимых “задним числом”;

-  предоставление авторизованного доступа к служебной информации о заработной плате сотрудников для руководства ВУЗа;

-  дополнительное ограничение доступа по IP-адресу;

-  выгрузка информации в MS Excel;

-  реализована работа с данными в формате как новой, так и старой системы оплаты труда;

-  размещен ряд отчетов (в том числе перед ФАО).

ИС “Мемориальные ордера”. Цель – автоматизация работы бухгалтерии по созданию мемориальных ордеров по форме № 6.

В 2009 году выполнено:

-  внесены изменения в обработку Суммы начисления (обработка районного коэффициента отдельным начислением для новых статей расхода, обработка отдельного начисления компенсации уволенным для новых статей расхода, обработка новых начислений для предпринимательской деятельности);

-  внесены изменения в программный модуль Документа по начислениям (поиск начисления по коду начисления в Справочнике “Наименование операции”);

-  внесены изменения в программный модуль Документа по выплатам (поиск выплаты в Перечислении для данного источника финансирования);

-  внесены изменения в программный модуль Документа по удержаниям (поиск данного вида удержания для данного источника финансирования);

-  внесены изменения в программный модуль Документа по остаткам (поиск остатка в Перечислении для данного источника финансирования).

ИС “Кадастровый учет аудиторного фонда”

Цель – автоматизация кадастрового учета и управление данными о материально-техническом состоянии и занятости аудиторного фонда.

В 2009 году в систему внесены следующие модификации:

-  созданы справочники и разработаны интерфейсы пользователя для их заполнения;

-  созданы формы отчетности:

-  паспорт аудитории – информация по аудитории (площадь аудитории, количество посадочных мест и т. д.);

-  реестр учебных аудиторий – сводная информация по аудиториям корпусов КемГУ;

-  реализована возможность редактирования и добавления кадастровой и инвентарной информации по аудитории (редактирование паспорта аудитории);

-  реализована возможность добавления в базу проводимых в аудиториях работ, касающихся учебного процесса;

-  осуществлено наполнение системы кадастровыми данными по учебным аудиториям КемГУ.

6.3.  Развитие информационных систем обеспечения учебно-научного процесса

В 2009 году выполнена работа по сопровождению существующих, разработке, доработке и внедрению новых программных комплексов:

-  интегрированная аналитическая информационная система КемГУ (ИАИС) в составе: ИС “Абитуриент”, ИС “Кадры сотрудников”, ИС “Деканат”, Система электронного документооборота, ИС “Кадастровый учет аудиторного фонда”, Система поддержки учебного процесса, ИС “Учет вычислительной техники на складе”, ИС “Учет программного обеспечения”, ИС “Закупки”, ИС “Депозитарий электронных образовательных ресурсов”, ИС “Учет компьютерной техники”, ИС “Распределенная автоматизированная система контроля знаний через Интернет”, подсистема “Научная работа» ИС «Кафедра”, ИС “Аудит доступа”, ИС “Единая система защиты информации и программного обеспечения”, ИС “Глоссарий”, подсистема “Форумы”, подсистема “Новостные ленты”, подсистема “Диспетчер”, подсистема “Анализ заработной платы сотрудников КемГУ”, Компонента “Витрина данных” информационного портала WWW. *****.
