Руководство по эксплуатации средств противокоррозионной защиты подземных газопроводов (стр. 8 )

_________________________________________________________________________

Вид коррозионного повреждения трубы _____________________________________

_________________________________________________________________________

место трубопровода, подвергающегося максимальному коррозионному

повреждению (верх, низ, боковые поверхности)_____________________________

_________________________________________________________________________

Площадь коррозионных очагов в см на 1 дм _____________________________

Общее число коррозионных язв на 1 дм поверхности, шт ___________________

Средняя глубина коррозионных язв на 1 дм, мм ___________________________

Максимальная и минимальная глубина язв, мм ______________________________

Наличие блуждающих токов ________________________________________________

Температура: грунта _____________________________________________________

стенки трубы _______________________________________________

Подпись лица, проводившего осмотр с указанием должности _________________

_________________________________________________________________________

#G0

Приложение 36

Коррозионная карта (паспорт) участка газопровода

Средняя Азия - Центр (1 н) 825-835 км

(пример заполнения)

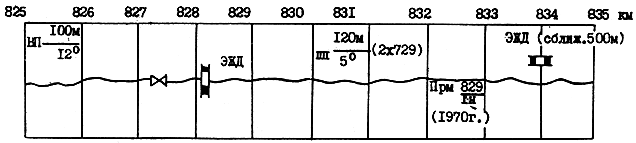

1. Характеристика трубопровода

Труба -диаметр, толщина стенки, завод-изготовитель, марка стали.

Участок газопровода - время укладки, расстояние от КС до начала участка по ходу газа.

Давление газа на КС по годам.

Температура газа по годам.

ВП - воздушный переход; ПП - подводный переход; Прм - перемычка; - кран.

Примечание: 1. Дать привязку ПП, Прм, ВП и крановых узлов по длине газопровода.

2. Указать длину перемычек и расстояние между параллельными газопроводами в районе крановых узлов и на подводных переходах.

Рис. П.36.1.

Коррозионная карта (паспорт) участка газопровода

Средняя Азия - ЦЕНТР (1 н) 825-835 км

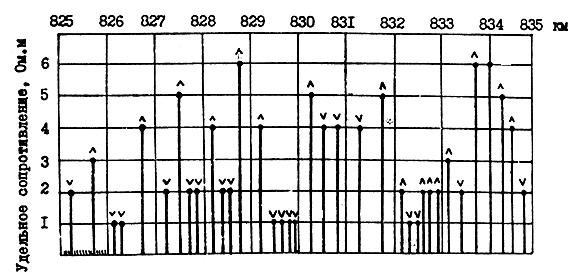

2. Характеристика грунта

Рельеф местности - равнинный. Грунты представлены в основном суглинками. На уровне газопровода грунт: сильно влажный около 7 мес. в году, слабо влажный - 2 мес. Уровень грунтовых вод: 1,0 - 1,5 м (весной), минимальный 2-3 м (осенью). Встречаются соровые участки протяженностью от 10-15 м до 60-80 м.

#G0 1 - <5 Ом. м; 2 - 510 Ом. м; 3 - 1020 Ом. м; 4 - 4080 Ом. м; 5 - 80150 Ом. м; 6 - > 150 Ом. м.

Обозначения : V - минимальные, - максимальные.

Примечание: Указать суммарную протяженность участков газопровода, находящихся в контакте с водной фазой более 6 месяцев в году.

Рис. 36.2

Коррозионная карта (паспорт) участка газопровода

Средняя Азия - Центр (1н) 825-835 км

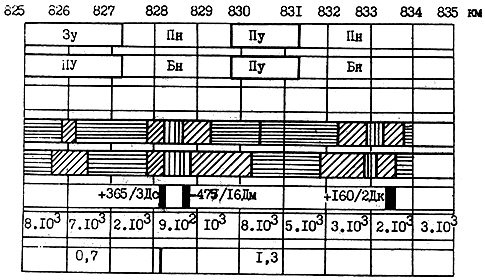

3. Характеристика защитного покрытия

#G0	Тип изоляции: по проекту (1967 г.) фактически (II.1969 г.) Оценка качества по: (III. 1970 г.) ИП (VI. 1981 г.) данным шурфовки (VII. 1981 г.) 0м. м (V. 1984 г.) мА/м (V. 1981 г.)

Зу, Пу, Бу - заводское, пленочное, битумное покрытие усиленного типа; Зн, Пн, Бн - то же нормального типа.

Дк, Дс, Дм - дефекты в защитном покрытии: (к) - крупные - > 100 см; (с) - средние - =1100 см; (м) - мелкие - < 1 см.

Примечание: На карте обозначаются участки капитального (Кр) и выборочного (Вр) ремонтов изоляции с указанием времени ремонта и типа нанесенного покрытия.

Рис. П.36.3

Коррозионная карта (паспорт) участка газопровода

Средняя Азия - Центр (1 н) 825-835 км

4. Характеристика электрохимзащиты.

#G0СКЗ на 827,3 км	Питание: ЛЭП-10 кВ	Анодное заземление.
типа АКХ-5	Время простоя СКЗ, ч	Неконд. трубы 1020 мм, длина 36 м
(ввод VI. 1972 г.)	340	1972	(VI. 72-III. 77)
ПАСК-М-5	1150	1973	АК-шт. (VII. 77-II. 84)
(ввод V. 1984 г.)	520	1983	АЗМ-2-3 группы по 24 шт. (III. 84-...)

I. Естественный потенциал газопровода.

II. Разность потенциалов труба-земля в КИП (с ).

III. То же (без ).

#G0825	826	827	828	829	830	831	832	833	834	835
I	0,62	0,64	0,60	0,62	0,66	0,64	0,65	0,60	0,60	0,64	V. 1972.
	0,60	0,61	0,54	0,57	0,54	0,58	0,60	0,54	0,54	0,55	VI. 1983.
	-	2,13	2,15	2,05	-	-	-	-	-	1,65
II	. .	. .	. .	. .	. .	. .	. .	. .	. .	. .	VI. 1972.
	-	1,65	1,71	1,66	-	-	-	-	-	1,42	IV. 1981.
III	0,82	0,81	0,80	0,70	0,80	-	-	-	-	1,30	IV. 1981.

Примечание: Аналогичные таблицы заполняются потенциалами, измеренными по методу выносного электрода. При измерении поляризационных потенциалов в таблицу вносятся данные измерений в зонах дренажа УКЗ и в зонах минимальных защитных потенциалов.

Рис. 36.4.

Коррозионная карта (паспорт) участка газопровода

Средняя Азия - Центр (1 н) 825-835км

(пример заполнения)

5. Характеристика коррозионного состояния газопровода.

#G0825		826	827	828	829	830	831	832	833	834	835	км
I +115 м				II +410 м		II -360 м				1979 г
II +115 м				II +412		III -355 м			кр -105 м	1981 г

I - каверны глубиной 0,5-1 мм;

II - -"- 1,1-3,0 мм;

III - -"- 3,1-6,0 мм;

IV - -"- > 6,0 мм;

V - коррозионный свищ;

VI - коррозионный разрыв;

КР - коррозионное растрескивание.

Примечание: 1. Указать характер коррозионного поражения г-да - под пленкой (защитным покрытием) или в дефекте изоляции (указать число каверн, площадь и форму поражения металла).

Рис. П.36.5.
