Техническое задание на выполнение работ по ремонту дорог с гравийным покрытием в городе Горно-Алтайске

Техническое задание на выполнение работ по ремонту дорог с гравийным покрытием в городе Горно-Алтайске

Приложение

К муниципальному контракту № _______ от «_» _______ 201__г.

Утверждаю:

Начальник МУ «УКХ администрации города»

______________

Техническое задание на выполнение работ по ремонту дорог с гравийным покрытием в городе Горно-Алтайске

Место выполнения работ:

Республика Алтай г. Горно-Алтайск.

Требования, предъявляемые к выполняемым работам.

Ремонт дорог с гравийным покрытием необходимо производить в соответствии с действующими инструкциями, СНиП, нормами и стандартами, техническим заданием, применять материалы соответствующие действующим ГОСТ и техническим условиям, соблюдать требования следующей документации:

Федеральный закон Российской Федерации от 01.01.01 г. № 000 — ФЗ «О безопасности дорожного движения»;

Федеральный закон Российской Федерации от 01.01.01 г. № 000 — ФЗ «О техническом регулировании»;

Указ Президента Российской Федерации от 01.01.01 г. № 000 «О дополнительных мерах по обеспечению безопасности дорожного движения»;

ГОСТ Р «Автомобильные  дороги  и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения»;

СНиП «Безопасность труда в строительстве ч.1 Общие требования»

СНиП «Безопасность труда в строительстве»;

СНиП «Организация строительства»

СНиП 3.06.03-85 «Автомобильные  дороги »;

СНиП 2.05.02-85 «Строительные нормы и правила. Автомобильные  дороги»;




СНиП 2.07.01-89 «Строительные нормы и правила. Планировка и застройка городских и сельских поселений»;

ВСН 7-89 «Указания по строительству, ремонту и содержанию гравийных покрытий»;

ГОСТ «Смеси щебеночно-гравийно-песчанные для покрытий и оснований автомобильных дорог и аэродромов».

Условия к применяемым материалам:

- для автомобильных  дорог с исправлением профиля проезжей части дороги с добавлением нового материала – смесь песчано-гравийная природная обогащенная с содержанием гравия 15-25 %;

- для автомобильных  дорог с исправлением профиля проезжей части дороги без добавления нового материала (засыпка ям, провалов в покрытии дороги) – смесь песчано-гравийная природная обогащенная с содержанием гравия 15-25 %

Подрядчик выполняет все работы, предусмотренные техническим заданием в соответствии со сроками графика производства работ. График производства работ разрабатывается Подрядчиком и утверждается Заказчиком.

Ведомость объемов работ по ремонту дорог с гравийным покрытием

в городе Горно-Алтайске

№ пп

Наименование

Ед. изм.

Кол.



1

2

3

4



1

Исправление профиля оснований гравийных с добавлением нового материала

1000 м2 площади основания

40,7



2

Исправление профиля оснований гравийных без добавления нового материала (засыпка ям, провалов в покрытии дороги)

1000 м2 площади основания

29,4



Укладка водопропускных ж/б труб



3

Разработка грунта с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 0,25 м3, группа грунтов 3

1000 м3 грунта

0,035



4

Перевозка грузов автомобилями-самосвалами грузоподъемностью 10 т, работающих вне карьера, на расстояние: до 8 км I класс груза

1 т груза

68,32



5

Разработка грунта вручную в траншеях глубиной до 2 м без креплений с откосами, группа грунтов 2

100 м3 грунта

0,035



6

Устройство основания под трубопроводы песчаного

10 м3 основания

0,35



7

Укладка трубопроводов из железобетонных безнапорных раструбных труб диаметром 500 мм

100 м трубопровода

0,35



8

Покрытие битумной мастикой бетонных и железобетонных труб диаметром 500 мм

100 м трубопровода

0,35



9

Перевозка бетонных и ж/б изделий, стеновых и перегородочных материалов (кирпич, блоки, камни, плиты и панели), лесоматериалов круглых и пиломатериалов автомобилями бортовыми грузоподъемностью до 15 т, на расстояние до 5 км III класс груза

1 т груза

9,8



10

Погрузочные работы при автомобильных перевозках: Изделия из сборного железобетона, бетона, керамзитобетона массой до 3 т

1 т груза

9,8



11

Разгрузочные работы при автомобильных перевозках: Изделия из сборного железобетона, бетона, керамзитобетона массой до 3 т

1 т груза

9,8



12

Засыпка вручную траншей, пазух котлованов и ям, группа грунтов 2

100 м3 грунта

0,035



13

Разработка траншей экскаватором <обратная лопата> с ковшом вместимостью 0,25 м3, группа грунтов 3

1000 м3 грунта

0,035



14

Смесь песчано-гравийная природная обогащенная с содержанием гравия 15-25 %

м3

42,7



15

Уплотнение грунта пневматическими трамбовками, группа грунтов 1-2

100 м3 уплотненного грунта

0,105



16

Планировка площадей бульдозерами мощностью 79 кВт (108 л. с.)

1000 м2 спланированной поверхности за 1 проход бульдозера

0,07



Укрепление откосов



17

Укрепление откосов земляного полотна бетонными сборными плитами при толщине до 16 см

100 м2 укрепляемой поверхности

0,4907







Требования, предъявляемые к выполняемым работам:




Подрядчик обеспечивает работы материалами, инженерным (технологическим) оборудованием, необходимым для выполнения полного объема работ в соответствии с ведомостью объемов работ, которая является неотъемлемой частью документации об аукционе.

Требования к качеству работ:

I. Ремонт дорог с песчано-гравийным покрытием включает работы по восстановлению слоя износа, улучшению ровности, повышению шероховатости и сцепных качеств покрытия, увеличению прочности дорожной конструкции в соответствии с нормативными требованиями.

Восстановление слоя износа-ровности гравийного покрытия достигается путем проведения сплошной ремонтной профилировки с добавлением нового материала. Технология работ при проведении сплошной ремонтной профилировки состоит из следующих видов работ:

1.  Очистка поверхности покрытия от грунта, грязи, мусора;

2.  Устройство водоотводных кюветов, с вывозом лишнего грунта. Место складирования грунта от выемки – согласование с Заказчиком дополнительно;

3. Кирковка проезжей части и предварительная профилировка;

Сплошную кирковку производить на глубину наиболее характерных для данного участка неровностей, но не менее чем на 5 см. Работы по профилированию выполнять до достижения максимальной ровности покрытия.

4. Вывозка на покрытие готовой оптимальной гравийной смеси (фракцией 20-40 мм); распределение новой смеси, профилирование, увлажнение и уплотнение.

На спланированную поверхность вывозить готовую гравийную смесь и выгружать в штабеля (кучи) на обочину. После разравнивания материал уплотнять самоходными катками с гладкими вальцами или пневматическими шинами. При применении прицепных катков в качестве тягача следует использовать тракторы на пневматических шинах. Уплотнение выполнять катками массой 10 т и более и производить от краев проезжей части и постепенно переходить к середине. В процессе уплотнения следить за соблюдением поперечных уклонов и ровности покрытия, в соответствии с нормативными требованиями. Каждый последующий проход катка должен перекрывать предыдущую полосу на 1/3 ширины следа.




При производстве работ по ремонту песчано-гравийных дорог устраивать серповидный (рис. 1) или односкатный (рис. 2) поперечный профиль покрытия.

Поперечные уклоны проезжей части назначают в пределах 25¾40 ‰. Обочины устраивают с поперечным уклоном 40¾60 ‰.

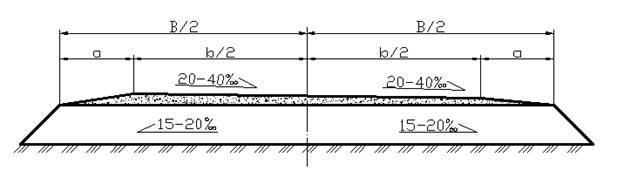

Рис. 1. Поперечные профили:

В ¾ ширина земляною полотна; а — ширина обочины; b — ширина

проезжей части

Рис. 2. Поперечные профили:

В ¾ ширина земляною полотна; а — ширина обочины; b — ширина

проезжей части

II. Водопропускные трубы - это искусственные сооружения, предназначенные для пропуска под насыпями дорог небольших постоянных или периодических действующих водотоков. До начала производства работ необходимо выполнить геодезические работы. Геодезические работы, выполняемые в процессе укладки труб, состоят из: разбивки сооружения в плане, включая главные оси и контуры котлована; высотной разбивки; нивелировка продольного профиля лотка трубы.

Разбивкой в плане закрепляют на месте ясно видимые знаки, по которым можно точно установить местоположение трубы и её элементов; закрепляют обычно с помощью двух столбов, устанавливаемых по продольной оси трубы с учётом обеспечения их сохранности на все время постройки, и кольев, забиваемых по оси насыпи и в характерных точках.

Высотная разбивка заключается в определении отметок поверхности в месте расположении трубы и глубины срезки грунта или, наоборот, его подсыпки под трубу. Земляные работы по рытью котлованов и укладки водопропускной трубы выполняют под инструментальным контролем.




После выполнения всех подготовительных работ необходимо приступить к рытью котлована экскаватором и зачистка его вручную. Расстояние между вертикальными стенками котлована не менее 1,0 м.

До начала работ по монтажу железобетонных водопропускных труб необходимо выполнить работы по их гидроизоляции. Гидроизоляцию водопропускных труб производить битумно-полимерной мастикой.

Сборные трубы монтируют с помощью самоходных кранов, грузоподъёмность которых определяют, исходя из массы блоков тела трубы, с учётом возможного вылета стрелы крана.

Стыки звеньев труб заполняют бетонным раствором перемешанным с паклей, раствор подливают с  одной стороны, контролируя его появление с другой. Затем восполняют недостающее количество раствора с противоположной стороны звена, обеспечивая при этом полное заполнение и выравнивания шва.

Обратная засыпка уложенных труб производится природной песчано-гравийной смесью с содержанием гравия 15-25%. Смесь укладывают одновременно с обеих сторон трубы на одинаковую высоту и уплотняют послойно специальной грунтоуплотняющей машиной виброударного действия для работы в стеснённых условиях, а при её отсутствии – пневмокатками. Движение грунтоуплотняющих машин по каждому слою грунта вдоль трубы следует начинать с удалённых от неё участков и с каждым последующим проходом приближаться к стенкам трубы.

III. Укрепление откосов, обочин, кюветов на дорогах в г. Горно-Алтайске производить в соответствии с требованиями ВСН 39-79 «Технические указания по укреплению обочин автомобильных дорог».




Характеристика материалов, применяемых в ходе выполнения работ:

Используемые материалы должны быть высоко качественными, смесь песчано-гравийная природная обогащенная с содержанием гравия 15-25 %, отвечающая требованиям действующих нормативных документов. При выполнении работ Подрядчик обязан представить Заказчику паспорта или сертификаты соответствия качества на материалы.

Требования к безопасности работ:

Подрядчик должен обеспечить на месте выполнения работ необходимые мероприятия по технике безопасности, охране окружающей среды, противопожарные мероприятия с соблюдением СНиП «Обеспечение безопасности работ», «СНиП «Пожарная безопасность», СаНПиН 2.2.3.1384-03 «Гигиенические требования к организации строительного производства и строительных работ».

Требования к сроку и (или) объему предоставления гарантий качества работ: Гарантии качества распространяются на все работы, выполняемые Подрядчиком.

Срок гарантии качества результатов работ устанавливается 24 (двадцать четыре) месяца с даты подписания сторонами акта о приемке выполненных работ.

Если в период гарантийной эксплуатации объекта обнаружатся дефекты, вызванные результатом выполненных работ, Подрядчик обязан их устранить за свой счет в течение 15 дней, если иные сроки не будут согласованы сторонами дополнительно, гарантийный срок исчисляется вновь с момента подписания Сторонами акта приема-сдачи результата работ по устранению недостатков.

При отказе Подрядчика от составления или подписания акта обнаруженных дефектов и недоделок, для их подтверждения Заказчик вправе назначить квалифицированную экспертизу, для составления соответствующего акта по фиксированию дефектов и недоделок и их характере.




Требования к порядку приемки выполненных работ.

Выполненные работы принимаются ежемесячно до 25 числа текущего месяца.

Сдача выполненных работ Подрядчиком и приемка их оформляются актом, подписанным обеими сторонами. В случае мотивированного отказа Заказчика от приемки работ, сторонами составляется двусторонний акт с перечнем необходимых доработок и сроков их выполнения.

В случае выявления Заказчиком в момент приемки работ недостатков, дефектов, несоответствий выполненных работ требованиям Технического задания, Заказчик вправе задержать оплату выполненных работ и потребовать от Подрядчика устранить выявленные недостатки, дефекты, несоответствия в течение 3 рабочих дней с момента предъявления Заказчиком претензии об устранении недостатков, дефектов, несоответствий за собственный счет.

По окончанию всех работ Подрядчик обязан предоставить производственно-

техническую документацию (перечень прилагается).

Приложение

К муниципальному контракту № ____ от «_» _____ 201__г.

Перечень исполнительной производственно-технической документации

при ремонте автомобильной дороги

№ п. п.

Наименование исполнительной документации

Форма исполнительной документации

1

Общий журнал работ

Форма 1

2

Акт освидетельствования скрытых работ

Форма 3

3

Оперативный журнал геодезических работ

Форма 5

4

Ведомость приемки земляного полотна

Форма 12

5

Ведомость промеров толщины, степени уплотнения оснований

Форма 13

6

Журнал испытания песка (отсевов дробления)

Форма 16

7

Журнал регистрации отбора проб строительных материалов

Форма 15

8

Журнал испытания щебня, гравия, песчано-гравийной смеси

Форма 17

9

Журнал испытания цемента

Форма 18

10

Рецепт цементной смеси

Форма 29

11

Паспорт-накладная на цементобетонную смесь

Форма 32

12

Ведомость промеров толщины, поперечных уклонов, ширины и ровности покрытия

Форма 14

Приложение




К муниципальному контракту № ______ от «_» ____ 201__г.

Оценка качества работ по ремонту дорог с гравийным

покрытием в городе Горно-Алтайске


п/п

Наименование показателя оценки качества
предоставления услуги

Значение показателя оценки
качества предоставления
услуги

1

Качество и безопасность предоставления
Услуги

100 процентов

2

Ремонт гравийных дорожных покрытий

Не менее 100 процентов от плана

3

Профилирование гравийных
автомобильных дорог автогрейдером

Не менее 100 процентов от плана

4

Использование при предоставлении Услуги
сертифицированных и имеющих соответствующие
паспорта изделий и материалов, прошедших
входной лабораторный контроль

100 процентов

5

Выполнение работ в установленный срок

100 процентов

6

Полное восстановление и повышение транспортно-эксплуатационного состояния автомобильных дорог общего пользования местного значения до уровня, позволяющего обеспечить нормативные требования эксплуатации

100 процентов

Приложение

К муниципальному контракту № _____ от «_»____ 201__г.

Муниципальное учреждение

«Управление коммунального хозяйства

администрации города Горно-Алтайска»

Республика Алтай, г. Горно-Алтайск, /1

, тел/

E- mail: UKHGORNY @mail. RU

от __________2012 г. № _______

Заявка на выполнение работ по ремонту дорог

с гравийным покрытием в городе Горно-Алтайске

___________________________________________________________

наименование Подрядчика

МУ «Управление коммунального хозяйства администрации города Горно-Алтайска» обязывает Вас произвести ремонт гравийного покрытия на следующих объектах:

п/п

Наименование улицы

Длина улицы

Ширина улицы

Примечание

1

2

3

4

Представитель Заказчика:

_____________ _____________ _________________

должность подпись расшифровка подписи

Представитель Подрядчика:

Заявка получена ______ «______» ___________ 20 ___ г.

_____________ _____________ _________________

должность подпись расшифровка подписи

Заказчик: Подрядчик:

________________ ______________ ________
