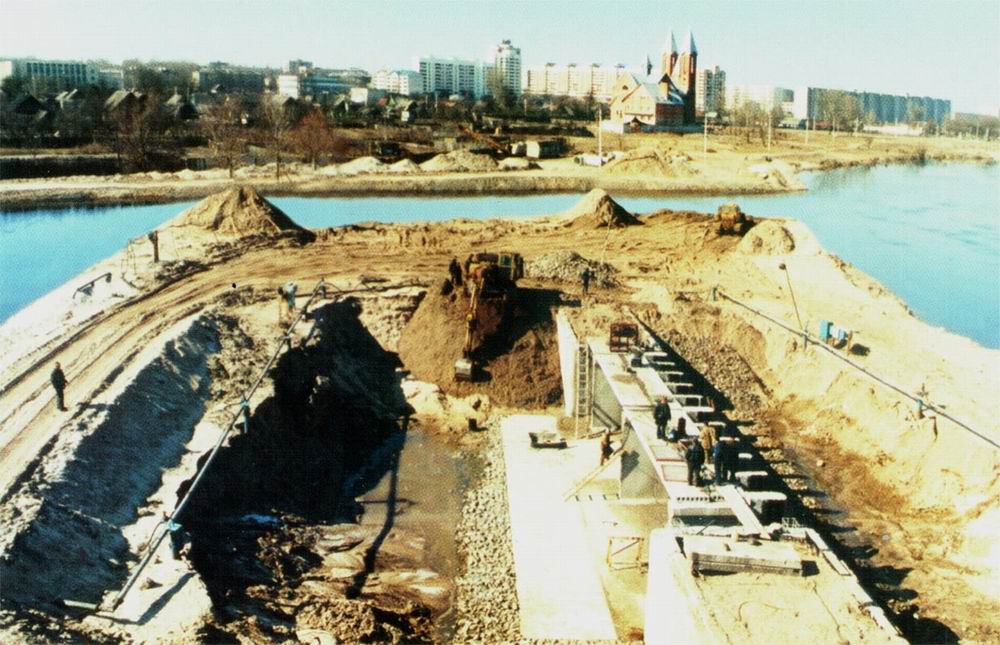

В забое каждой землесосной установки работают три гидромонитора: два рабочих и один зумпфовый. Зумпфовый гидромонитор работает периодически и предназначен для смыва и взбалтывания грунта в зумпфе землесосной установки. Для рабочих гидромониторов применяют насадки диаметром 89—100 мм, для зумпфовых — диаметром 63,5—76,5 мм.
Фактическая консистенция пульпы на Роздольских карьерах во время работы гидромониторов колебалась в больших пределах и зависела от того, как проводился вруб или размыв обрушенного грунта. Консистенция определялась в зумпфе землесосной установки, а также в потоке пульпы, текущей от забоя к зумпфу.
Распределение консистенции пульпы по глубине зумпфа было достаточно равномерным, с незначительным ее уменьшением в верхнем горизонте на глубине до 30—40 см. Определение консистенции пульпы в зумпфе показало, что объемная консистенция изменялась от 35 до 16%. Средняя консистенция пульпы была равна 10—12%. Это можно считать приемлемым при размыве грунтов 1У категории.
При организации гидромониторных работ большое значение имеет взаимосвязь водопроизводительности гидромонитора и грунтонасосной установки. Если водопроизводительность гидромонитора не соответствует водопроизводительности грунтонасосной установки, то происходят ее простои из-за нехватки воды в зумпфе, или простои гидромонитора из-за переполнения зумпфа.
Увязку водопроизводительности гидромониторов и забойных грунтонасосных установок осуществляют графо-аналити-ческим методом путем расчетов и сопоставления рабочих характеристик насосов и сети водоснабжения гидромониторов. Рабочие характеристики насосов гидромониторов берут из каталогов. Характеристику водоводов, питающих гидромониторы, рассчитывают по формуле где Нт - потери на трение в водоводах; Нр - геодезическая разница осей Hilcoca и гидромонитора; Нм - потери на трение в гидромониторе; - фактический напор возле насадки гидромонитора.
Значения Нрр рассчитываются по известным формулам гидравлики. Величина Нм, м, зависит от диаметра насадки и расхода: где Q — расход гидромонитора, м3ч; о) — площадь насадки в свету, 2; (х - коэффициент потерь.
Пересечение кривых характеристик насоса и сети дает рабочую точку системы. Для расчетов обычно задаются несколькими комбинациями насадок гидромониторов и подбирают оптимальный диаметр насадки.
