Практически обеспечить расчетные показатели консистенции и подачи пульпы можно только путем подключения к грунтовым насосам соответствующего напорного пульпопровода, который играет роль регулятора расхода. Это условие обеспечивается расчетом различных вариантов гидротранспортирования и выбором такого напорного пульпопровода, который обеспечивает расположение рабочей зоны вблизи от зоны кавитации во всем диапазоне консистенций пульпы.
Расчет оптимального места расположения перекачивающей установки производят графо-аналитическим методом.
на определенном расстоянии от нее. Делая расчеты места расположения станции перекачки по второму варианту, следует придерживаться следующих правил.
Подача последовательно соединенных грунтовых насосов должна уменьшаться по мере удаления от забойной установки. Например, если последовательно соединены три грунтовых насоса — один забойный и два перекачивающих, то подача забойного грунтового насоса должна быть наибольшей, подача первого перекачивающего насоса должна быть меньше подачи забойного, а второго перекачивающего — меньше, чем первого.
Если этого условия не придерживаться, то работа всей сети пульпопроводов и грунтовых насосов будет неустойчивой вследствие возникновения кавитации.
Правильное решение этой задачи усложняется еще и тем, что забойная грунтонасосная установка меняет свое положение по мере разработки грунта и продвижения фронта карьера, а перекачивающие установки расположены стационарно. Следовательно, при выборе места расположения перекачивающей установки I подъема, необходимо иметь в виду самое невыгодное расположение забойной грунтонасосной установки.
Давление расположенного ниже грунтового насоса должно быть достаточным для подачи пульпы к следующему грунтовому насосу. Если грунтонасосные перекачивающие установки располагаются рядом, то увязку режимов работы грунтовых насосов делать не надо. Но в этом случае будет неблюдаться
нежелательное повышение давления во втором грунтовом насосе и в пульпопопроводе.

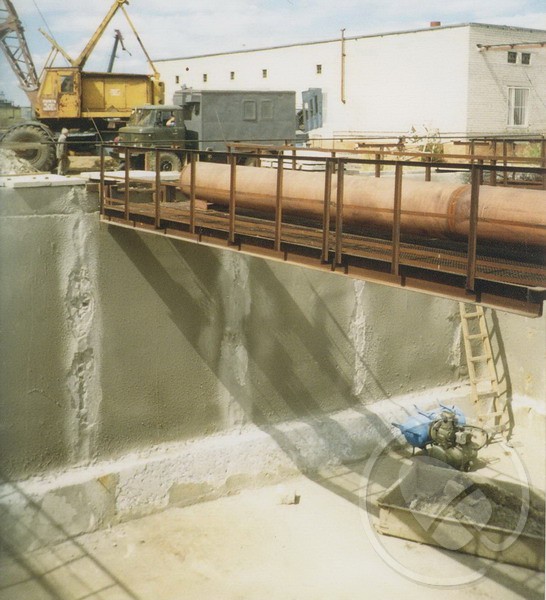

Расположение станций перекачки на местности определяют из следующих соображений. Рассчитывают рабочую характеристику грунтового насоса при работе на пульпе и по изложенной выше методике устанавливают расчетные значения QJ? M и СР и определяют диаметр напорного трубопровода.
