Агрегат для тушения пожаров
Предназначен для тушения сгорающих хлебов, торфа, невысоких зданий, участков леса и других, расположенных на незначительных территориях объектов.
Используется для нужд сельского, лесного и других отраслей народного хозяйства, например, полива, подкормки, химической обработки выращиваемых культур, садов, виноградников и т. п.
Известные пожарные машины малоэффективны, поскольку имеют небольшую ширину захвата, недостаточно распыляют и подают на близкое расстояние воду, перерасходуют часть воды, не обеспечивают условий интенсивного испарения воды и подачи пара в зону горения, а также не могут быть использованы по другим назначениям.
© Хмельницкий ЦНТЭИ, 2010

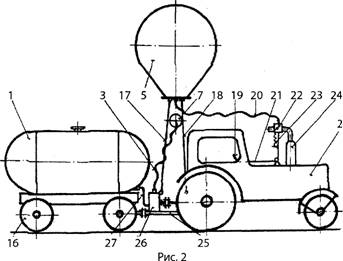

Предлагается агрегат лишенный указанных недостатков. Он включает два транспортных средства (ТС) 2, 12 (Рис. 1, 2) с цистернами 1, 13 для воды, установленные на тележках 14, 16, которые прикреплены к ТС механизмами 25 с водяными насосами 26 с приводом через трансмиссию от двигателя внутреннего сгорания (ДВС). Насосы 26 с цистернами 1, 13 сообщены всасывающими гибкими гидролиниями 3, 11 - с поливным устройством 7. Устройство 7 выполнено в виде водяного рукава с отверстиями в сторону полива (пожара), а противоположной от отверстий стороной присоединено к одним концам тяг 4, 10, другие концы которых связаны с основаниями 6, 8 дымовых шаров 5, 9. Для удержания шаров на необходимой высоте и горизонтальной плоскости их основы 6, 8 раскосами 17, 18 связаны с ТС. Вода к торцам поливального устройства 7 подаётся гидролиниями 3, 11.В дымовом тракте 24 ТС установлена заслонка 22 с пружиной 23 соединённая тросом 21 с рукояткой 19 дистанционного управления с кабины, с возможностью газолинией 20 направлять дымовые газы (ДГ) в шары 5, 9 или отводить их в атмосферу.
ТС расположенные параллельно на расстоянии, в зависимости от ширины захвата пламени, заслонками 22 открывают подачу ДГ в шары 5, 9, которые поднимаются вместе с устройством 7 на необходимую высоту. Одновременно с началом движения ТС, в устройство 7 подаётся вода, откуда она виде дождя через отверстия падает в зону горения. Интенсивность тушения регулируется скоростью движения ТС.
Эффективность предложенного агрегата повышается за счёт: увеличения ширины захвата; более интенсивного полива; возможности маневрирования скоростью ТС; распыления воды и лучшего образования пара в зоне пожара, который не поддерживает процесс горения; использования теплоты отработавших ДГ ДВЗ ТС, а также расширения возможности использования его в других отраслях народного хозяйства.
Техническая характеристика
ширина захвата, м 50;
количество шаров 2;
количество транспортных средств 2;
скорость движения агрегата, км/ч до 5,0;
высота подъёма шаров над поверхностью земли, м до 30,0
количество обслуживающего персонала, чел 4

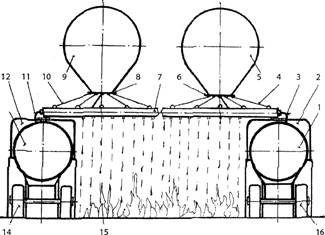

Рис. 1
Агрегат для тушения пожаров: 1, 13 - цистерны; 2, 12 - транспортные средства; 3, 11 - гидролинии; 4, 10 - тяги; 5, 9 - дымовые шары; 6, 8 - основания; 7 - поливное устройство; 14, 16 - тележки; 17, 18 - раскосы; 19 - рукоятка; 20 - газолиния; 21 - трос; 22 - заслонка; 23 - пружина; 24 - дымовой тракт; 25 - механизм крепления; 26 - водяной насос; 27 - гидролиния
Разработано на кафедре «Тракторы, автомобили и энергетические средства» Подольского государственного аграрно-технического университета. Защищено патентом Украины № 000. Разработчик на основании договора может давать консультации.
Адрес для справки: Украина, 32300, Хмельницкая обл., г. Каменец-Подольский, ПГАТУ.
Материал поступил 01.11.2010 года.
Авторы , доцент кафедры «Тракторы, автомобили и энергетические средства» ПГАТУ,
, старший преподаватель НЦПИВ
