Сопряжение на верхней частоте может привести к нарушению со­пряжения на нижней частоте, поэтому необходимо повторно про­извести подстройку сопряжения на нижней, а затем снова на верх­ней частоте до получения точного сопряжения. После сопряжения входных и гетеродинных контуров на нижней и верхней частотах ка­тушку входного контура закрепляют на ферритовом стержне антен­ны и переходят к проверке сопряжения в средней точке диапазо­на, для чего с генератора подают сигнал с частотой 1000 кГц. При­емник настраивают на частоту подаваемого сигнала и проверяют точность сопряжения аналогичным способом. Если при поднесении поочередно ферритового и медного стержней к антенной катушке напряжение на выходе не будет увеличиваться более чем в 1,3 раза,-то настройку можно считать удовлетворительной. В противном слу­чае необходимо заменить сопрягающий конденсатор контура. Тре­буемую емкость этого конденсатора можно определить следующим способом. Если при поднесении ферритового стержня к катушке вход­ного контура сигнал на выходе приемника увеличивается, то емкость сопрягающего конденсатора следует увеличить. В том случае, когда выходной сигнал увеличивается при приближении к входному контуру медного стержня, емкость сопрягающего конденсатора требует­ся уменьшить.

После замены сопрягающего конденсатора необходимо заново выполнить операцию укладки диапазона гетеродина и провести пол­ный цикл сопряжения.

После окончания настройки контуров диапазона СВ переходят к сопряжению входных и гетеродинных контуров в ДВ диапазоне. Последовательность операций при настройке диапазона ДВ такая же, как и при настройке диапазона СВ. Нижняя частота точного со­пряжения для диапазона ДВ равна 165 кГц, верхняя — 380 кГц и средняя — 250 кГц.

Сопряжение настроек контуров радиоприемника, рассчитанного на работу от наружной или штыревой антенны, осуществляют, подавая от ГСС AM через соответствующий эквивалент антенны сигнал на вход радиоприемника. Поочередно настраивают контуры в каждом диапазоне радиоприемника. На нижних частотах каж­дого диапазона контуры настраивают вращением подстроечных сердечников контурных катушек, а на верхних частотах — враще­нием ротора подстроечных конденсаторов. Настройка осуществляет­ся на максимум показания вольтметра, включенного на выходе радиоприемника.

Сопряжение входного и гетеродинного контура на верхней час­тоте приводит к нарушению сопряжения на нижней частоте, по­этому для большей точности сопряжения контуров операции наст­ройки на нижней и верхней частотах сопряжения повторяют до тех пор, пока не прекратится увеличение выходного напряжения и не бу­дет обеспечена требуемая чувствительность по всему диапазону. При правильном сопряжении контуров ослабление сигнала зеркально­го канала и реальная чувствительность должны быть не хуже нормы для данного типа радиоприемника.

После сопряжения контуров настраивают фильтр ослабления сигналов с частотой, равной промежуточной. Для этого приемник устанавливают в положение приема сигнала с частотой, наиболее близкой к промежуточной (410 кГц, верхний конец ДВ диапазона), а с генератора подают сигнал с частотой 465 кГц. Катушку фильтра настраивают на минимум показаний вольтметра на выходе прием­ника.

После окончания настройки все подстроечные сердечники кон­турных катушек, положения катушек магнитной антенны, подводя­щие провода к антенне KB, необходимо зафиксировать.

12.7. Настройка каскадов блока УКВ

Блок УКВ является функционально законченным узлом радио­приемника, включающего в себя входные цепи, УВЧ и преобразо­ватель частоты, диапазона УКВ. В большинстве случаев этот блок поставляется заводам-изготовителям радиоприемников централи­зованно, полностью отрегулированным и настроенным и при общей настройке радиоприемника подстройке не подвергается. Поэтому порядок регулировки и настройки блока УКВ, а также методика измерения его параметров рассматриваются отдельно от тракта радиоприемника.

В современных радиоприемниках перестройка контуров блока УКВ в диапазоне принимаемых частот осуществляется тремя спо­собами: с помощью переменных индуктивностей (вариометров); блока конденсаторов переменной емкости; варикапов (электрон­ная настройка).

В зависимости от способа перестройки контуров несколько изме­няется настройка каскадов блока УКВ, но в общем случае порядок следующий.

Вначале проверяют правильность монтажа и режимы работы транзисторов по постоянному току. В блоках УКВ с электронной настройкой устанавливают граничные значения управляющих напря­жений, подаваемых на варикапы, соответствующие верхней и ниж­ней частотам диапазона УКВ. В переносных радиоприемниках эти величины управляющих напряжений устанавливаются переменным резистором, находящимся в блоке преобразователя напряжения.

После проверки и установки требуемых режимов по постоянному току производят полную сборку блока УКВ. Печатную плату уста­навливают на металлический поддон и закрывают экраном. Затем к блоку УКВ подключают эквивалент антенны и сопротивление на­грузки, а также измерительные приборы в соответствии со схемой, приведенной на рис. 12.7.

Сопротивления нагрузки различных типов блоков УКВ различны. Оно зависит от режима работы транзистора первого каскада тракта усиления сигналов промежуточной частоты (тока эмиттера) и схе­мы его включения (с общим эмиттером или с общей базой). Парамет­ры эквивалента антенны и сопротивление нагрузки для каждого типа блока УКВ указываются в технических условиях.

Настройку блока УКВ производят в собранном виде для того, чтобы обеспечить условия, эквивалентные работе блока УКВ в радио­приемнике. Настройку блока УКВ начинают с настройки выходного контура (или фильтра) промежуточной частоты. Для этого на конт­рольную точку, выведенную от входа преобразователя частоты, че­рез конденсатор небольшой емкостипФ) от генератора по­дают сигнал 1 ... 5 мВ с частотой, равной промежуточной. Настройку контура (или фильтра) производят с помощью сердечников контур­ных катушек на максимум показаний вольтметра на выходе блока УКВ.

Рис. 12.7. Схема подключения измерительных приборов для настройки блока УКВ

После настройки контуров промежуточной частоты переходят к регулировке высокочастотной части блока УКВ. На его вход через эквивалент антенны от генератора подают сигнал околомВ. Механизм настройки высокочастотных контуров (конденсатор пере­менной емкости, вариометр или переменный резистор электронной настройки) устанавливают в крайнее положение, соответствующее приему верхней частоты диапазона УКВ, и с помощью подстроеч-ного сердечника контурной катушки гетеродина устанавливают верхнюю частоту диапазона УКВ (65,8 ... 73,0 МГц) с запасом при­мерно около 1 МГц (74,0 МГц). Проверяют наличие зеркального канала. При использовании значения промежуточной частоты 10,7 МГц зеркальный канал должен быть на частоте 95,4 МГц. Отсутствие сигнала зеркального канала на этой частоте или близ­кой к ней свидетельствует о неправильной настройке контура гетеро­дина, т. е. он оказывается настроенным ниже частоты принимаемого сигнала. В этом случае сердечником контурной катушки гетероди­на изменяют частоту настройки гетеродина так, чтобы он оказал­ся настроенным выше частоты принимаемого сигнала на величину промежуточной частоты.

После установки верхней частоты диапазона 74,0 МГц элемент перестройки высокочастотных контуров устанавливают в поло­жение, соответствующее приему нижней частоты диапазона УКВ, и проверяют ее значение. Частота должна находиться в пределах 64,3 — 65,3 МГц. При необходимости для установки нижней частоты диапазона УКВ в этих пределах изменяют емкость подстроечного конденсатора, включенного в контур гетеродина. Установка ниж­ней частоты диапазона может привести к изменению верхней час­тоты. Поэтому операцию укладки диапазона повторяют 2 — 3 раза до тех пор, пока будет обеспечен одинаковый запас перекрытия по 0,5 ... 1,5 МГц как на нижней, так и на верхней частотах диапазона УКВ.

После настройки контура гетеродина переходят к настройке УВЧ и входного контура. Для этого по шкале генератора устанавливают частоту 73 МГц и настраивают блок на частоту этого сигнала. С по­мощью подстроечных конденсаторов, включенных во входном кон­туре и контуре УВЧ, производят сопряжение частоты настройки этих контуров с контуром гетеродина, т. е. подстройку по максимальному показанию вольтметра на выходе блока УКВ. Уровень подаваемого сигнала с генератора при этом уменьшается до 1 ... 2 мВ.

Затем по шкале генератора устанавливают частоту 65,8 МГц, настраивают блок на частоту этого сигнала, сердечниками контур­ных катушек входного контура и контура УВЧ производят их со­пряжение с контуром гетеродина. При необходимости, для более точной настройки, операцию сопряжения также необходимо повто­рить 2 — 3 раза.

Оценку правильности проведенной настройки осуществляют про­веркой параметров блока УКВ, используя схему соединения блока УКВ с измерительными приборами, приведенную на рис. 12.7.

Проверку диапазона принимаемых частот проводят, подавая от генератора на вход блока УКВ сигнал величиной 1 мВ. Механизм настройки блока устанавливают при этом поочередно в крайние положения. Частоту генератора устанавливают по максимальному показанию вольтметра на выходе блока УКВ. По частотам настрой­ки генератора определяют диапазон принимаемых частот.

Проверку коэффициента усиления блока УКВ проводят, подавая от генератора через эквивалент антенны на вход блока сигнал нап­ряжением 1 мВ. Коэффициент усиления блока определяют как от­ношение напряжения на выходе блока к напряжению на входе бло­ка (с учетом эквивалента антенны) на частотах 66; 69 и 73 МГц.

Значения промежуточной частоты и ширину полосы пропуска­ния контура (или фильтра) промежуточной частоты проверяют на частоте 69 МГц, подавая от генератора на вход блока сигнал на­пряжением 1 мВ. Блок настраивают на максимум показания вольт­метра на выходе, затем генератор расстраивают в обе стороны до уменьшения напряжения на выходе в 1,4 раза (до 3 дБ). Получен­ные при этом значения промежуточных частот на выходе блока из­меряют частотомером. Разность значений промежуточных частот, полученных при увеличении и уменьшении частоты генератора, выраженная в килогерцах, является показателем ширины полосы пропускания контура (или фильтра) промежуточной частоты. Сред­нее арифметическое значение промежуточных частот, полученных при увеличении и уменьшении частоты генератора, является пока­зателем частоты настройки контура (или фильтра) промежуточной частоты.

Проверку ослабления сигнала зеркального канала проводят на частоте 69 МГц, подавая от генератора сигнал на вход блока нап­ряжением 1 мВ. Производят настройку блока на максимум выход­ного напряжения и отмечают его уровень по вольтметру. Затем расстраивают генератор на величину двойного значения проме­жуточной частоты в сторону больших частот, увеличивая входное напряжение до получения на выходе блока такого же напряжения, как и при настройке на основной сигнал. Отношение напряжения сигнала на частоте зеркального канала к напряжению на основной частоте (по аттенюатору генератора), выраженное в децибелах, является показателем ослабления сигнала зеркального канала.

Проверку ослабления сигнала промежуточной частоты прово­дят на частоте 66 МГц. Сначала на вход блока через эквивалент антенны от генератора подают сигнал с этой частотой, который обеспечит на выходе блока сигнал 3 — 5 мВ. Затем на вход блока через эквивалент антенны подают сигнал с частотой, равной про­межуточной. Уровень этого сигнала устанавливается таким, чтобы он обеспечил выходное напряжение, как и сигнал с частотой 66 МГц. Отношение напряжения сигнала промежуточной частоты (по аттеню­атору генератора) к напряжению сигнала с частотой 66 МГц, выра­женное в децибелах, является показателем ослабления сигнала промежуточной частоты.

Чувствительность системы АПЧ измеряют на частоте 69 МГц подавая от генератора на вход блока напряжение сигнала напряже­нием 1 мВ. Вывод блока для подачи напряжения АПЧ замыкают на корпус блока. Блок настраивают на максимум показания выход­ного вольтметра. Затем цепь АПЧ отсоединяют от корпуса блока и по­дают на нее постоянное напряжение +0,5 В и — 0,5 В, измеряя соответствующие этим напряжениям значения промежуточной час­тоты с помощью частотомера. Отношение разности измеренных значений промежуточной частоты на выходе блока к абсолютному значению изменения напряжения на входе цепи АПЧ определяет чувствительность системы АПЧ, выраженную в мегагерцах на вольт.

12.8. Настройка сквозного стереофонического тракта радиоприем­ника и блока стереодекодера

Настройка сквозного стереофонического тракта радиоприемни­ка осуществляется после настройки обоих каналов трактов низкой частоты и после настройки всего тракта УКВ в монофоническом режиме. Настройка сквозного стереофонического тракта заключа­ется в регулировке блока стереодекодера и согласовании его с кас­кадом частотного детектора со стороны входа и с трактом усиления сигналов низкой частоты со стороны выхода. Прежде чем приступить к регулировке блока стереодекодера, необходимо проверить пара­метры высокочастотного тракта: ширину полосы пропускания, форму резонансной характеристики тракта промежуточной часто­ты, расстояние между горбами S-кривой частотного детектора, фор­му S-кривой, совпадение центральной частоты S-кривой с серединой полосы пропускания тракта. Кроме того, необходимо установить такой коэффициент усиления каскадов тракта ПЧ, чтобы стереоде-кодер не перегружался.

Рис. 12.8. Схема подключения измерительных приборов для настройки сквозного стереофонического тракта радиоприемника

Для налаживания сквозного стереофонического тракта необ­ходимо подключить контрольно-измерительную аппаратуру соглас­но структурной схеме, приведенной на рис. 12.8. Затем подают сиг­нал с ГСС ЧМ на частоте 69 МГц с частотой модуляции 1000 Гц, и девиацией 50 кГц, и величиной 1 мВ. Радиоприемник настраивают на этот сигнал в режиме моноприема. При этом регуляторы темб­ра должны быть установлены в положение широкой полосы, а регулятор громкости — в положение обеспечения на выходе радиоприем­ника номинальной мощности. Точную настройку радиоприемника на принимаемый сигнал осуществляют по минимуму нелинейных искажений (по показанию анализатора гармоник, подключенного к выходу одного из низкочастотных каналов и настроенного на вто­рую гармонику модулирующего сигнала — на частоту 2000 Гц).

Общий порядок настройки блока стереодекодера заключается в настройке каскада подавления поднесущей частоты, настройке пе­реходных затуханий в каналах на частоте 1000 Гц, проверке пере­ходных затуханий на частотах 300, 5000 иГц (в моделях выс­шего класса) и проверке работы стереоиндикатора.

Основным прибором для настройки и проверки параметров бло­ка стереодекодера является полярный модулятор (МОД-12 или МОД-15). Он вырабатывает выходное напряжение комплексного стереофонического сигнала или полярно-модулированного колеба­ния, которое регулируется от нуля до нескольких вольт и может по-даваться либо на гнезда внешней модуляции высокочастотного ГСС ЧМ, либо непосредственно на вход стереодекодера. Полярный моду­лятор может использоваться также с внешним или внутренним зву­ковым генератором, обеспечивающим подачу низкочастотного сиг­нала в один или оба канала модуляции.

Встроенный звуковой генератор имеет набор фиксированных частот, необходимых для проверки параметров сквозного стереофо­нического тракта радиоприемника, а также для отыскания неисправ­ности в каскадах схемы стереодекодера и при его налаживании.

В зависимости от принципа построения схемы стереодекодера порядок настройки и отыскания неисправного каскада может нес­колько видоизменяться. Поэтому последовательность их настройки и регулировки рассмотрим на примере двух вариантов стереодекоде­ра: радиолы «Рига-101-стерео», выполненного по принципу суммар­но-разностного преобразования комплексного стереофонического сигнала (см. рис. 7.22) и радиолы «Виктория-001 - стерео», вы­полненного по принципу полярного детектирования (см. рис. 8.10).

Настройку блока стереодекодера начинают с регулировки каска­да восстановления поднесущей частоты. Для этого в полярном моду­ляторе ручку Частота устанавливают в положение Внешний гене­ратор, а в ГСС ЧМ устанавливают внешнюю частоту модуляции с де­виацией 10 кГц. Радиоприемник должен быть включен в режим при­ема стереофонических сигналов, т. е. должна быть нажата клавиша Стерео, а вольтметр подключают к контрольной точке КТ блока стереодекодера. Для настройки степени восстановления поднесу­щей частоты необходимо катушку контура восстановления подне­сущей L1 (см. рис. 7.22) подстроить на максимум показаний этого вольтметра.

После настройки каскада восстановления поднесущей частоты приступают к настройке переходных затуханий в каналах радиопри­емника. Настройку производят на звуковой частоте 1000 Гц и затем проверяют на частотах 300 и 5000 Гц. Для этого в модуляторе устанавливают частоту модулирующего сигнала 1000 Гц и пои этом включают переключатель Род работы в положение «2». В ГСС ЧМ устанавливают девиацию 50 кГц. Регулятор стереобаланса радиоприемника устанавливают в положение, при котором на выхо­де обоих каналов будет одинаковое напряжение сигнала. После этого в модуляторе устанавливают переключатель Род работы в положение А, анализатор гармоник подключают к выходу правого канала радиоприемника и настраивают его на частоту 1000 Гц. К выходу левого канала радиоприемника подключают вольтметр и с помощью регулятора громкости устанавливают выходное на­пряжение (по вольтметру) сигнала, равным 3,5 В. Настройку пере­ходных затуханий в правом канале осуществляют переменным ре­зистором R21 (см. рис. 7.22) на минимум показаний анализатора гармоник, а вольтметром измеряют напряжение сигнала частотой 1000 Гц, проникающего из левого канала в правый. Анализатор гармоник при этом должен показывать напряжение не более 20 мВ.

Переходные затухания, выраженные в децибелах (дБ), опреде­ляют как 20 lg(Ul/U2).

Настройку переходных затуханий в левом канале осуществляют аналогично, установив в модуляторе переключатель Род работы в положение В, подключив вольтметр к выходу правого канала радио­приемника, а анализатор гармоник — к выходу левого канала. Пере­менным резистором R17 (см. рис. 7.22) устанавливают минимум по­казаний анализатора гармоник. Величину переходных затуханий в левом канале определяют аналогично, как отношение показаний вольтметра и анализатора гармоник.

Если после настройки переходные затухания на частоте 1000 Гц оказываются менее 25 дБ, переменным резистором R5 (см. рис. 7.22) добиваются обеспечения требуемой нормы, подстроив его на мини­мум показаний анализатора гармоник. Причем анализатор под­ключают поочередно к выходу обоих каналов радиоприемника, а по­рядок подачи сигнала соблюдают такой же, как и при настройке переходных затуханий.

После этой операции необходимо снова проверить степень вос­становления поднесущей частоты, которая могла измениться при подстройке переходных затуханий с помощью резистора R5. Для этого в модуляторе переключатель Род работы устанавливают в по­ложение «2». При правильной настройке каскада восстановле­ния поднесущей частоты на экране осциллографа, подключенного к выводу контрольной точки стереодекодера, не должна наблюдаться перемодуляция поднесущей частоты. При наличии перемодуляции необходимо ее устранить переменным резистором R5, повторить измерение переходных затуханий в каналах на частоте 1000 Гц.

После настройки переходных затуханий на частоте 1000 Гц про­веряют переходные затухания в каналах радиоприемника на час­тоте 5000 Гц. Для этого поднесущая частота в модуляторе модулиру­ется сигналом частотой 5000 Гц, и, соблюдая последовательность подачи сигнала от модулятора, подключения вольтметра и анализа­тора гармоник (аналогично настройке при сигнале 1000 Гц), определяют переходные затухания в каналах на частоте 5000 Гц. Если переходные затухания оказались ниже нормы, контурные катушки в блоке стереодекодера (см. рис. 7.22) L1 и L2 подстраивают на ми­нимум показаний анализатора гармоник, подключенного к выходу одного из каналов, при наличии сигнала в другом канале.

Аналогично проверяют переходные затухания в каналах радио­приемника на частоте 300 Гц. Если переходные затухания на этой частоте окажутся ниже нормы, осуществляют подстройку схемы с помощью переменного резистора R5. После этого необходимо еще раз проверить степень восстановления поднесущей частоты и переходные затухания в каналах радиоприемника на частотах 1000 и 5000 Гц.

Если после настройки блока стереодекодера не обеспечивают­ся заданные параметры, переходят к отысканию неисправного кас­када, подавая полярно-модулированные колебания к различным участкам схемы и оценивая степень искажения сигнала с помощью осциллографа, включенного на выходе блока стереодекодера. Для проверки каскада восстановления поднесущей частоты и усилите­ля комплексного стереофонического сигнала необходимо отсоеди­нить частотно-зависимые элементы корректирующей цепи на входе стереодекодера и замкнуть между собой с помощью внешней пере­мычки выводы контура восстановления поднесущей частоты. Пода­вая на вход стереодекодера полярно-модулированный сигнал с моду­ляцией в канал А и подключая попеременно осциллограф к входу и выходу каскадов на транзисторах VT1 и VT2 (см. рис. 7.22), необ­ходимо убедиться в отсутствии амплитудно-частотных и фазочастот-ных искажений полярно-модулированного колебания. Критерием оценки может быть отсутствие модуляции в канале В на выходе тракта. Поскольку при закороченном контуре восстановления под­несущей частоты тракт комплексного стереофонического сигнала представляет собой обычный широкополосный усилитель, то осцил­лограмма выходного напряжения должна по форме не отличаться от напряжения на входе стереодекодера, а может отличаться только по величине.

Если проверка установила наличие искажений, этим же спосо­бом необходимо определить каскад или цепь передачи, вносящие искажения, а также оценить их влияние на параметры выходного сигнала. Переходное затухание между стереоканалами при этом может быть определено как отношение амплитуды полезной огибаю­щей полярно-модулированного колебания к амплитуде паразитной огибающей, возникающей в другом канале в результате прохожде­ния сигнала через испытываемую цепь или каскад. Изменяя частоту модуляции полярно-модулированного колебания, можно устано­вить характер, а следовательно, и причину искажений.

В том случае, когда в выходном сигнале одного из каналов обна­ружатся повышенные нелинейные искажения, необходимо прове­рить диоды детектора стереодекодера, а также режим работы тран­зисторов VT1 и VT2 по постоянному току. При необходимости регу­лировку базовых токов транзисторов удобно производить, наблюдая форму полярно-модулированного колебания на коллекторе соответ­ствующего каскада. При этом в цепь базы подается полярно-модули-рованный сигнал, превышающий по амплитуде в 2 — 3 раза номиналь­ное значение. Модулирующий сигнал поступает в оба канала. Если на выходе каскада напряжение несимметрично или в одном из кана­лов наступает ограничение сигнала, необходимо изменить ток сме­щения базы до устранения искажений.

После такой настройки необходимо снова проверить режимы транзисторов по постоянному току, а также параметры стереофони­ческого тракта.

Заканчивают настройку блока стереодекодера проверкой рабо­ты стереоиндикатора. Проверку осуществляют при включении пере­ключателя Род работы модулятора в положение Внешний генератор и при внешней частоте модуляции ГСС ЧМ с девиацией 40 кГц. При подаче на вход радиоприемника сигнала величиной более 10 мкВ лампочка Стерео должна светиться, а при снятии девиации — гаснуть. Если лампочка не загорается, необходимо проверить исправ­ность самой лампочки и режимы транзисторов VT3, VT4, VT5 усили­теля постоянного тока (см. рис. 7.22).

Настройку сквозного стереофонического тракта радиолы «Вик-тория-001-стерео» начинают с установки необходимого усиления широкополосного УНЧ, находящегося в тракте УПЧ ЧМ и вклю­ченного после частотного детектора (см. рис. 8.8). Усиление этого каскада устанавливается таким, чтобы, подавая на вход тракта УКВ (на частоте 70 кГц) сигнал величиной 100 мкВ и девиацией 50 кГц, на вход блока стереодекодера подавался бы сигнал значе­нием 300 + 30 мВ.

После настройки радиолы на принимаемый сигнал по миниму­му нелинейных искажений (методом, аналогичным рассмотренному, применительно к радиоле «Рига-101-стерео») производят настройку блока стереодекодера в той же последовательности: настраивают схему восстановления поднесущей частоты и переходное затухание в каналах на частоте 1000 Гц, проверяют переходное затухание в каналах на частотах 300, 5000 иГц и проверяют работу стерео-, индикатора.

Настройку схемы восстановления поднесущей частоты блока стереодекодера осуществляют вращением подстроечных сердечни­ков катушек L1 и L2 (см. рис. 8.10).

Контур настраивают на частоту поднесущей на максимум пока­заний вольтметра, подключенного к блоку стереодекодера.

После настройки контура схемы восстановления поднесущей устанавливают необходимую степень восстановления поднесущей частоты (14 дБ). Для этого в модуляторе ручку Частота устанавли­вают в положение «1000 Гц», а переключатель Род работы — в поло­жение «2». Переменными резисторами R4 и R11 блока стереодеко­дера (см. рис. 8.10) добиваются получения на экране осциллографа осциллограммы, изображенной на рис. 12.9. При этом необходимая глубина модуляции поднесущей 80% при регулировке определяется по формуле m=[(А — В)/(А+В)] 100%, в которой уровни сигналов А и В определя­ются по осциллограмме.

Рис. 12.9. Осциллограмма сигнала поднесущей час­тоты, модулированной разностным сигналом ка­налов А и В и выставлен­ной на 14 дБ

Настройку переходных затуханий про­изводят на частоте 1000 Гц, а затем проверя­ют их на частотах 300 и 5000 Гц. Для на­стройки переходных затуханий в модуляторе устанавливают частоту модулирующего сиг­нала 1000 Гц и включают переключатель Род работы в положение «2». В ГСС ЧМ устанавливают девиацию 50 кГц, а регулятор стереобаланса радиолы устанавливают в положение, при котором на выходе обоих каналов радиолы будут одинаковые напряжения сигнала.

Порядок подачи сигнала от модулятора, подключение прибо­ров на выходе радиолы и оценка переходных искажений произво­дятся аналогично, методом, рассмотренным для радиолы «Рига-101-стерео». Настройка переходных затуханий в правом канале осущест­вляется переменным резистором R54 в блоке стереодекодера (см. рис. 8.10) на минимум показаний анализатора гармоник, а настрой­ка переходных затуханий в левом канале — резистором R53.

Аналогично проверяют переходные затухания в каналах на час­тотах 300, 5000,Гц. Если переходные затухания в каналах хотя бы на одной из частот меньше нормы, резисторами R53 и R54 добиваются требуемых величин переходного затухания.

Контрольные вопросы

1. Каков общий порядок проведения регулировочных и настроечных работ?

2. Какие измерительные приборы и приспособления используются при настрой­ке бытовой радиоаппаратуры?

3. Как проверить ток покоя и режим работы транзистора по постоянному току?

4. Объясните схему подключения измерительных приборов и порядок настройки тракта усиления сигналов промежуточной частоты.

5. Как фазируются громкоговорители?

6. Объясните порядок настройки и регулировки блока УКВ.

7. Как осуществляют укладку границ диапазонов и сопряжение настроек конту­ров в диапазонах ДВ и СВ?

8. Объясните порядок настройки блока стереодекодера.

Глава тринадцатая

ЭЛЕКТРОФОНЫ И ЭЛЕКТРОПРОИГ­РЫВАТЕЛИ

13.1. Классификация электрофонов и электропроигрывателей и принципы построения их схем

Электрофон представляет собой устройство, предназначенное для воспроизведения сигналов, записанных на грампластинке, и со­держащее электропроигрывающее устройство, усилитель сигналов низкой частоты и акустическую систему (для монофонических моделей — встроенную).

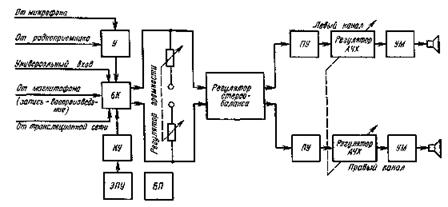

Рис. 13.1. Структурная схема стереофонического электрофона

В соответствии с ГОСТ 11157 — 80 «Электрофоны. Общие тех­нические условия» по электрическим и электроакустическим пара­метрам и потребительским удобствам электрофоны подразделяются на четыре группы сложности: высшая (0), 1, 2 и 3. Электрофоны высшей и 1-й групп сложности изготавливаются только в стереофоническом исполнении.

Наименование электрофона содержит торговое название и число­вой трехзначный индекс. Первая цифра индекса обозначает группу сложности, а вторая и третья — порядковый номер разработки модели. Для стереофонических моделей электрофонов после цифро­вого индекса добавляется слово «стерео».

Структурная схема стереофонического электрофона приведена на рис. 13.1. Основными ее элементами являются: электропроигры-вающее устройство (ЭПУ),, блок коммутации (БК) входов от различных источников программ, дополнительный усилитель (У) (для отдельных входов), корректирующий усилитель (КУ) (для ЭПУ с магнитной головкой), блок питания (БП), регуляторы гром­кости и стереобаланса и два одинаковых канала (левый и правый). Каждый канал включает в себя предварительный усилитель (ПУ), цепи коррекции амплитудно-частотной характеристики (регулятор тембра), усилитель мощности (УМ) и акустическую систему.

Блок коммутации позволяет оперативно выбирать любую из постоянно подключенных к электрофону различных звуковых про­грамм. Дополнительный усилитель является согласующим устройст­вом, предназначенным для согласования выходных параметров ис­точника сигнала со входов УНЧ электрофона. Дополнительный усилитель используется в том случае, если сигнал внешнего источ­ника программ имеет уровень ниже, чем чувствительность основно­го тракта усиления электрофона. Таким дополнительным усилителем может быть микрофонный усилитель, предназначенный для уси­ления сигнала, поступающего от микрофона или датчика электрогитары, до уровня, соответствующего чувствительности основного тракта усиления электрофона. Для согласования усилите­ля электрофона с источниками, имеющими относительно высокий уровень выходного напряжения, используются делители на резисто­рах. Таким входом является вход от трансляционной сети проводного вещания.

Имеется категория электрофонов высшей группы сложности, состоящая из двух конструктивно и функционально законченных блоков: автономного стереофонического усилительно-коммутацион­ного устройства (усилителя) и электропроигрывателя. Принци­пиальная схема такого усилителя практически не отличается от прин­ципиальной схемы электрофона высшего или 1-го класса. Но усили­тель в обязательном порядке имеет входы для подключения любого источника звукового сигнала: низкоомного и высокоомного звуко­снимателя, магнитофона или магнитофонной приставки, микрофона, тюнера, радиотрансляционной сети и различного типа электромузы­кальных инструментов (электрогитары, электрооргана и т. п.). Кроме того, усилители высшего класса обычно имеют широко развитую сис­тему вспомогательных устройств: блок коммутации входов, раз­дельные по каналам стрелочные индикаторы уровня воспроизведения, индикаторы перегрузки, тонкомпенсацию, фильтр, позволяющий осуществлять подъем средних частот, фильтры низких и высоких частот, регуляторы уровня воспроизведения и стереобаланса, раз­дельные регуляторы тембра по низким и высоким частотам, гнезда для подключения стереотелефонов, аттенюаторы для ступенчатого уменьшения выходного уровня, гнезда для подключения двух пар акустических систем с возможностью их поочередного включения.

Электропроигрыватель представляет собой конструктивно закон­ченное устройство, предназначенное для воспроизведения сигналов, записанных на грампластинке, и содержащее механизм вращения грампластинки, звукосниматель с головкой, блок питания и связан­ные с ними органы управления: переключатель частоты вращения диска, систему регулировки частоты вращения диска со стробоскопи­ческим индикатором, микролифт для опускания и подъема звуко­снимателя, регулировку прижимной силы звукоснимателя, регуля­тор скатывающей силы и др. Некоторые модели (напри­мер, «Вега-106-стерео») содержат корректирующий усилитель, необходимый для звукоснимателя с магнитной головкой.

Электропроигрыватель подключается к внешнему усилителю с акустическими системами для прослушивания воспроизводимого сигнала.

В соответствии с ГОСТ 24470 — 80 «Электропроигрыватели. Общие технические условия» по электрическим параметрам и эксплу­атационным удобствам электропроигрыватели подразделяются на три группы сложности: высшую (0), 1-ю и 2-ю. Условное обозначе­ние электропроигрывателей производится аналогично системе, принятой для электрофонов.

Основным узлом всех электрофонов и некоторых моделей электро­проигрывателей является электропроигрывающее устройство (ЭПУ).

В ряде электропроигрывателей движущий механизм грампластинки является его неотъемлемой конструктивной частью.

В соответствии с ГОСТ 18631 — 73 «Устройства электропроигры-вающие. Основные параметры. Технические требования. Маркиров­ка, упаковка, транспортирование и хранение» по электрическим и эксплуатационным параметрам ЭПУ подразделяются на четыре класса: высший, 1-й, 2-й и 3-й. Условное обозначение ЭПУ состоит из цифры, обозначающей класс (высший — О, I, II, III), букв ЭПУ и двух цифр, обозначающих порядковый номер разработки. Для стереофонических ЭПУ в конце добавляется буква «С».

13.2. Основные параметры электрофонов и электропроигрывателей

Параметры электрофона определяются характеристиками всех его составных частей: привода электропроигрывающего устройства, звукоснимателя, головки звукоснимателя, тракта усиления сигналов низкой частоты, блока питания.

Наиболее важные электрические параметры электрофона следую­щие: номинальная и максимальная выходные мощности, полоса воспроизводимых звуковых частот, коэффициент нелинейных иска­жений, уровень фона по электрическому напряжению, чувствитель­ность со входа для подключения низкоомного и высокоомного звуко­снимателя, переходное затухание между стереофоническими канала­ми, рассогласование каналов усиления по чувствительности и час­тотным характеристикам, пределы регулировки стереобаланса.

Параметры электрофона и электропроигрывателя, определяемые электропроигрывающим устройством: номинальная частота враще­ния диска, коэффициент детонации, относительный уровень помех от вибраций, правильность работы автостопа и концевого выклю­чателя.

Параметры электрофона и электропроигрывателя, определяемые звукоснимателем и головкой звукоснимателя: номинальный диапазон воспроизводимых звуковых частот, неравномерность частотной ха­рактеристики в номинальном диапазоне воспроизводимых частот, чувствительность, гибкость подвижной системы головки звукоснима­теля, рассогласование стереоканалов по чувствительности и по ходу частотных характеристик, разделение между стереоканалами; при­жимная сила звукоснимателя.
