Приемник работает в том же диапазоне, что и передатчик. В нем один транзистор П416Б и пять — МП41. Питание — две батареи 3336Л. Масса ПО г.
В описании даны конструкции монтажных плат и порядок налаживания.
«Радио» — радиолюбителям. М., «Энергия», 1974, МРБ, с 292 — 302.
Пропорциональное телеуправление. В. Плотников.
Основное преимущество такой системы телеуправления перед дискретной в том, что она может по командам оператора отклонять рули модели на любой требуемый угол и плавно изменять скорость и направление ее движения. Конструкция отмечена поощрительной премией на конкурсе «СССР — 50». Описание подобной конструкции публикуется в «Радио» впервые.
В комплект аппаратуры входят: передатчик, приемник-супергетеродин, дешифратор и два сервоусилителя: один для управления рулевой машинкой, а другой — для управления тяговым электродвигателем модели.
«Радио», 1974, №8, с. 56 — 58, № 9, с. 38, 39 и с. 4 обложки, № 10, с. 47, 48 и с. 3 вкладки.
Телеуправляемые игрушки.
Рассмотрены управляемые игрушки, сигналы телеуправления на которые передаются на частотах звукового диапазона. В этом случае не требуется разрешения органов связи. Использование звуковых частот резко ограничивает дальность действия и требует применения специальной петли связи, внутри которой только и возможно действие системы. Рассмотрена индукционная система с ШИМ, выполненная на лампе 6ФЗП и транзисторе МП40А, и индукционная система с ЧМ, выполненная на транзисторах типов МП39Б (4 шт.), МП42 (2 шт.), Пшт.) и Пшт.).
В заключение предложено использовать в качестве усилителя мощности передатчика УНЧ с выходной мощностью около 1 Вт от радиоприемника и дано описание аппаратуры.
«Радио» — радиолюбителям. М., «Энергия», 1974, МРБ, с. 308 — 325.
Фотореле для телеуправления моделями. Э. Т а р а с о в.
Предложены четыре разных по сложности варианта фотореле для управления электрифицированными игрушками. Передатчиком служит карманный электрический фонарь, а приемником — фотореле.
«Радио» — радиолюбителям. М., «Энергия», 1974, МРБ, с. 302 — 308.
Модель с индукционным управлением. Э. Тарасов.
Простая однокомандная аппаратура управления с несущей частотой 6 кГц. Рекомендуется юным радиолюбителям.
«Радио», 1975, М 6, с. 49, 50 и с. 4 вкладки.
ГЛАВА ТРЕТЬЯ
РАДИОПРИЕМНИКИ И РАДИОЛЫ
3-1. РАДИОКОМПЛЕКСЫ И ОБЩИЕ ВОПРОСЫ
Приемник радиокомплекса. Е. Г у м е л я.
Приз на конкурсе «Радио — 50 лет». Рассмотрен всеволновый приемник (диапазоны: ДВ, СВ, четыре KB и УКВ с фиксированной настройкой на пять радиостанций), в котором использовано 19 транзисторов, из них 8 в УНЧ.
Приемник предназначен для радиокомплекса среднего класса, например с электрофоном «Аккорд» и магнитофонной приставкой «Нота-ЗОЗ». Но его можно использовать и как самостоятельное устройство, для чего в нем предусмотрен маломощный УНЧ и малогабаритная динамическая головка 1ГД-39.
«Радио», 1975, № 4, с. 49 — 52 и с. 4 вкладки
.
Всеволновый приемник радиокомплекса. В. X м а р ц е в.
Дано краткое описание экспоната 26-й ВРВ, автор которого получил 1-й приз. Это приемник высшего класса со сквозным стереофоническим трактом. Без оконечного УНЧ, он рассчитан на работу с высококачественным стереофоническим УНЧ радиокомплекса. Без внешнего усилителя приемник позволяет прослушивать передачи на стереотелефоны с амплитудной модуляцией в диапазонах ДВ, СВ и KB (49, 41, 31, 25 м) и с ЧМ на УКВ (4,56 — 4,11 м). В УКВ диапазоне прием возможен как монофонических, так и стереофонических передач
«Радио», 1974, М 8, с. 31 — 34, № 9, с. 29, 30 и с. 2, 3 вкладки (окончание).
Повышение помехоустойчивости радиолюбительского приема. И. М и ш у с т и н.
Описаны различные виды помех и их воздействие на прием полезного сигнала, изложены некоторые простые меры борьбы с помехами. Наряду с этим приведено большое количество относительно простых схем приемников на лампах и транзисторах, антенн, наиболее эффективных в условиях помех, даны рекомендации по переделке и усовершенствованию некоторых узлов приемников. Для подготовленных радиолюбителей приведены более сложные схемы, описаны некоторые эффективные методы борьбы с помехами. Приведены сведения о практических мерах борьбы с влиянием помех применительно к сельским пригородным и городским условиям приема.
. Повышение помехоустойчивости радиолюбительского приема. М., «Энергия», 1974, МРБ. 88 с.
Радиоприем на автомобиле. В. Ковалев.
Рассмотрены особенности радиоприема в автомобиле, источник» помех радиоприему в автомобиле и способы их подавления. Показаны возможности повышения качества радиоприема за счет использования ЧМ в УКВ диапазоне, улучшения звучания, использования магнитофонов. Дан обзор катушечных и кассетных магнитофонов, наиболее приемлемых для использования в автомобиле. В заключение дается обзор интегральных микросхем и ставятся вопросы о повышении надежности на основе их применения. В приложении даны основные параметры автомобильных приемников.
Книга рассчитана на широкие круги автолюбителей и радиолюбителей-конструкторов.
. Радиоприем на автомобиле. М., «Энергия», 1974, МРБ. 64 с.
Простейшие приемники. В. Васильев, М. Веневцев.
Книга знакомит начинающего радиолюбителя с основами транзисторной техники. В качестве первых практических шагов рекомендуют изготовить детекторный приемник и установить антенну с заземлением. Затем в схему приемника предлагается добавить УНЧ
В заключение приводится конструкция приемника-радиоточки, представляющего собой детекторный приемник с УНЧ на трех транзисторах на выходе.
, . Транзисторные конструкции сельского радиолюбителя. М., «Энергия», 1974, МРБ, с. 4 — 21.
3-2. ЛАМПОВЫЕ РАДИОПРИЕМНИКИ
Ламповые приемники.
Раздел из сборника-альбома. Даны достаточно подробные описания: переносной радиолы 0-V-2 (лампы 6Н2П, 6П14П, настройка фиксированная, выходная мощность 0,8 Вт), с. 24, 25; 1-V-I на трех лампах (две 6ЖЗП и 6П1П, входная мощность 1 Вт, диапазоны ДВ и С), с. ?6, 27; двухлампового приемника (лампы 6Н1ГТ, 6П14П, диапазоны ДВ и СВ), с. 28, 29; трехлампового (две 6И1П и 6П14П, диапазоны ДВ, СВ и KB — 12,5 — 4 МГц), с. 30, 31 и четырехлам-пового супергетеродинных приемников (6И1П, 6К4П, 6Н2П, 6П14П, диапазоны, что и у предыдущего), с. 32, 33; KB конвертеров на вещательные диапазоны (первый на лампе 6И1П принимает KB радиостанции в диапазонах 25, 31, 41 и 49 м, второй — на 6Ф1П работает в диапазоне 24 — 75 м), с. 34, 35.
. Радиосхемы. М„ Изд-во ДОСААФ, 1974, с. 24 — 37.
Учебный радиоприемник. Б. Портной.
Рассмотрены схема и конструкция блочного трехлампового приемника прямого усиления, выполненного по схеме 1-V-3 и работающего в диапазоне средних волн, преобразователя частоты и УПЧ для изучения принципа действия супергетеродина.
Выбор блоков сделан на основе рекомендаций программ Министерства просвещения РСФСР для радиолюбительских кружков и программы положения о знаке «Юный радиолюбитель», учрежденном ЦК ДОСААФ СССР.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1974, № 45, с. 1 — 7.
Ламповый 2-V-2. А. Ш и л и н.
Рассмотрен двухламповый приемник для приема местных и удаленных ДВ или СВ радиостанций. Выбор диапазона зависит от местных условий. Двухкаскадный УВЧ работает на лампе 6Ф1П, детектор — на диоде Д9В, двухкаскадный УНЧ — на лампе 6ФЗП. Сочетание катодного повторителя с повышающим высокочастотным трансформатором дает на детекторе сигнал, усиленный (по сравнению с напряжением на управляющей сетке) в 12 — 15 раз на обоих диапазонах. Тщательно и наглядно выполненные чертежи и рисунки, а также принципиальная и монтажная схемы позволяют рекомендовать эту конструкцию для радиокружков.
«Радио» — радиолюбителям. М., «Энергия», 1974, МРБ, с. 50 — 61.
3-3. ТРАНЗИСТОРНЫЕ ПРИЕМНИКИ ПРЯМОГО УСИЛЕНИЯ
От простого к сложному. Э. Борноволоков, В. Фролов.
Статьи для юных радиолюбителей, начинающих заниматься в кружках пионерских лагерей. Авторы предлагают простейший детекторный приемник, предварительный усилитель (на двух транзисторах МП39) и двухтактный усилитель мощности (тоже два транзистора МП39) к тому же приемнику.
Попутно с подробным описанием сборки и нужных для этого деталей даются начальные сведения о распространении радиоволн, работе передающей радиостанции, устройстве антенны и заземлении.
«Радио», 1973, № 5, с. 49 — 52 и с. 4 вкладки, № 6, с. 49 — 51 и с. 4 вкладки.
Портативный транзисторный. В. Васильев.

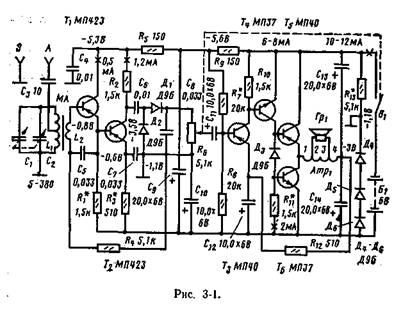

В статье на конкретных примерах с подробным описанием схем и конструкций показано, как от приемника прямого усиления перейти к супергетеродинному с одним диапазоном и далее — с двумя диапазонами. В данной аннотации рассмотрен первый этап — одно-диапазонный приемник прямого усиления (рис. 3-1). Диапазон от 300 до 2000 м. Внешний вид показан на рис. 3-2. Приемник выполнен по схеме 2-V-3 с двухтактным оконечным усилителем мощности. Выходная мощность около 100 мВт. Масса, включая питание, 1 кг. Питание от батареи напряжением 6 В.
В описании дан чертеж конструкции, разметка монтажной платы приемника и схема верньерного устройства.
«Радио» — радиолюбителям. М., «Энергия», 1974, МРБ, с. 5 — 14.
Походный приемник.

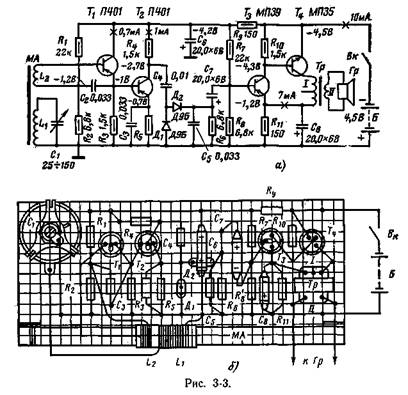

Дано достаточно подробное описание приемника прямого уси» ления для начинающих сельских радиолюбителей. Прием (диапазоны ДВ и СВ) ведется на внутреннюю магнитную антенну (рис. 3-3, а, б). Имеется монтажная схема.
, . Транзисторные конструкции сельского радиолюбителя. М., «Энергия», МРБ, с. 21 — 26.
Резистивные усилители. В. Морозов.
Дано описание простейших УВЧ приемника прямого усиления на двух транзисторах типа П402 и их вариант, выполненный на кремниевых транзисторах КТ315Б.
«Радио», 1973, М 5, с. 25.
Приемнике контактными часами. А. Румянцев.
Приемник прямого усиления, рассчитанный на прием двух ра-риостанций в диапазоне ДВ и СВ. В нем установлены малогабаритные часы с контактным устройством, автоматически включающим приемник в заданное время. Контактное устройвтво описано подробно.
«Радио», 1975, № 8, с. 51, 52.
Радиоприемник с электронной настройкой. Ю. Прокопцев.
Дано описание приемника с электронной настройкой, выполненного на транзисторах типов Пшт.) и МП40 (4 шт.). В качестве конденсатора переменной емкости (КПЕ) использованы кремниевые стабилитроны типа Дшт.). Питание от батареи «Крона». Ток потребления 8 мА.
«Моделист-конструктор», 1975, № 4, с. 38 — 40.
На пяти транзисторах. В. Мелешенковский.
Дано описание приемника прямого усиления на пяти транзисторах. Диапазоны: ДВ и СВ. Питание батарейное. Рассмотрены: схема, расположение деталей на монтажной плате и в корпусе приемника.
«Моделист-конструктор», 1974, № 5, с. 28, 29.
Радиоприемник в кармане.
Глава книги, в которой очень подробно рассказано о трех несложных транзисторных приемниках на четырех транзисторах, работающих в диапазоне от 800 до 1700 м, высокочувствительном карманном приемнике В. Васильева на пяти транзисторах с диапазоном от 260 до 1750 м и приемнике на девяти транзисторах В. Мелешен-ковского.
. Электроника в самоделках. М., Изд-во ДОСААФ, 1975, с. 41 — 58.
Приемник прямого усиления с симметричной входной цепью. В. М о р о з о в.
Обычно в транзисторных приемниках с магнитной антенной только один контур входной цепи является приемным. Второй формирует резонансную кривую и выполняется иначе, чем первый. В описываемом приемнике оба контура приемные и катушки каждого контура намотаны на отдельных ферритовых стержнях. Контуры перестраиваются сдвоенными конденсаторами переменной емкости. В итоге заметно повышается селективность и упрощается настройка контуров. В приемнике в основном используются детали от заводского приемника «Сокол». Весь приемник можно выполнить на интегральных микросхемах серии К237.
«Радио», 1975, № 9, с. 43 — 45.
Приемник на транзисторах.
Раздел из сборника-альбома. Достаточно подробные описания: четырех приемников на одном транзисторе (с. 4, 5); двух приемников 1-V-2 на двух транзисторах (с. 6, 7); 2-V-3 на трех и четырех транзисторах (с. 8, 9); 2-V-2 на четырех транзисторах (с. 10, 11); 2-V-2 с электронной настройкой (с. 12, 13); 2-V-3 с двухтактным выходом и электронной настройкой (с. 12, 13); 2-V-3 с двухтактным выходом (с. 14, 15); 2-V-4 с бестрансформаторным выходом (с. 16, 17); карманного супергетеродинного приемника (средневолновый, шесть транзисторов, масса 250 г), с. 18, 19; KB конвертера на вещательные диапазоны (два транзистора П416, диапазоны 25 и 31 м), с. 20, 21.
. Радиосхемы. М., Изд-во ДОСААФ, 1974, с. 4 — 21.
Транзисторный с электронной настройкой. Н. Путятин.
Рассмотрены описания двух приемников прямого усиления, работающих в диапазоне СВ и ДВ, в которых в качестве элементов настройки использованы полупроводниковые диоды.

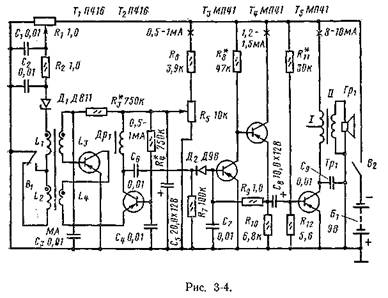

Первый выполнен на пяти транзисторах, а второй (рис. 3-4) — на шести. Основное отличие второго приемника в том, что в нем используется двойной блок электронной настройки и добавлен каскад усиления ВЧ. Чувствительность достаточна для приема отдаленных радиостанций на магнитную антенну.
Питание — батарея 10 В из восьми аккумуляторов Д-0,1.
«Радио — радиолюбителям. М., «Энергия», 1974, МРБ, с. 29 — 37.
Приемник с транзисторным детектором. В. Михайлов.
Приемник прямого усиления с детектором на составном транзисторе по схеме 2-V-2 для приема станций СВ диапазона. В приемнике использованы три транзистора типа П423А, один МП41А и два МП40 в двухтактном выходном каскаде.
Питание от аккумуляторной батареи 7Д-01. Показана конструкция и монтажная плата.
«Радио» — радиолюбителям. М., «Энергия», 1974, МРБ, с. 24 — 29.
Приемник прямого усиления. В. Борисов.
Подробное описание приемника, разработанного в лаборатории журнала. В нем для усиления сигнала применены интегральные микросхемы серии К.224. Приемник рассчитан на работу только в одном СВ диапазоне.
«Радио», 1974, М 8, с. 41 — 43.
Миниатюрный приемник с низковольтным питанием. В. А б а р и х и н.
Приемник-сувенир адресован юным радиолюбителям. Он прямого усиления по схеме 3-V-2 на четырех кремниевых транзисторах КТ301. Третий его каскад рефлексный. Для питания приемника используется один малогабаритный аккумулятор Д-01 напряжением 1,2 В. Ток, потребляемый приемником, 2 мА.
«Радио», 1974, № 7, с. 49 и с. 4 вкладки.
Малогабаритный транзисторный. В. Васильев.
Дано подробное описание приемника прямого усиления 2-V-2, трансформируемого затем в супергетеродинный путем добавления преобразователя, УПЧ, АРУ и УВЧ KB диапазона. В окончательном виде имеет диапазоны ДВ, СВ и КВ. Питание от батарей «Крона» обеспечивает непрерывную работу в течение 40 — 60 ч. Даны чертежи конструкции, монтажных плат, магнитной антенны и корпуса.
«Радио», 1973, № 1, с. 46 — 48 и с. 3 вкладки, № 2, с. 46 — 43 и с. 3 вкладки.
Транзисторный приемник «Сокол-403». Л. Новоселов.
Двухдиапазонный (ДВ и СВ) приемник, выполненный на семи транзисторах по супергетеродинной схеме.
Питание — батарея «Крона» или аккумуляторная батарея 7Д-0,1. Приводятся чертежи монтажной платы, намоточные данные катушек.
Описание подробное.
«Радио», 1973, № 1, с. 49 — 51 и с. 2 вкладки, 1974, № 7, с. 64 (консультация).
Транзисторный приемник с рефлексным каскадом. В. М и х а й л о в.
Приемник прямого усиления, выполненный на пяти транзисторах (П416 — 2 шт. и МП40 — 3 шт.) и одном полупроводниковом диоде (Д2Е). Даны указания по налаживанию.
Описание конструкции подробное, много иллюстраций.
«Радио», 1973, № 3, с. 53 и с. 3 обложки.
Приемник 2-V-3 на транзисторах ГТ322. А. Румянцев.
Диапазоны: СВ и частично ДВ. Максимальная выходная мощность 30 мВт. Приемник смонтирован в готовом корпусе миниатюрного приемника «Космос». Питание — два аккумулятора Д-0,2 или два ртутно-цинковых элемента РЦ-73, соединенных последовательно. Продолжительность работы в первом случае 12 ч, во втором — 60 ч.
«Радио», 1973, № 11, с. 49 и с. 4 вкладки.
Приемник-авторучка. Н. Парфенов.
Приемник собран по схеме 1-V-2 на четырех транзисторах. Рассчитан на прием радиостанции в диапазоне ДВ, настройка фиксированная. Питание: батарея из двух аккумуляторов Д-0,06.
Прием осуществляется на телефон, в качестве которого использован капсюль ТМ-2М. Описано изготовление корпуса в виде авторучки. J
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1973, М 43, с. 1 — 3.
Высококачественный прием на ДВ и С.
Рассмотрена конструкция приемника прямого усиления, имеющего чувствительность в ДВ диапазоне 2 — 5 мкВ и в СВ — 20 — 50 мкВ. Приемник отмечен призом «Радио — 50 лет».
В схеме приемника оригинально решен входной блок, в котором сигнал с наружной антенны и противовеса по двухпроводному симметричному фидеру подается либо прямо, либо через согласующий высокочастотный трансформатор на вход УВЧ, выполненного по балансной схеме, с суммированием сигналов на общей нагрузке. Это позволяет избавиться от помех и повысить устойчивость приемника к самовозбуждению. Стабилизация напряжения питания с применением развязывающих фильтров в цепях переменного и постоянного тока, чувствительный бестрансформаторный усилитель низкой частоты с цепями коррекции НЧ и ВЧ позволили обеспечить высококачественный прием местных и отдаленных станций в диапазонах СВ и ДВ Схема выполнена на двух микросхемах (К2ЖА372, К2УС372) и транзисторах типов КПшт.), КТ315Г (2 шт), МП37 (2 шт.), МП40 (1 шт.), Пшт.), и П216Б (1 шт.).
«Радио», 1975, № 1, с. 27 — 30.
Приемник в абонентском громкоговорителе.
Приемник 2-V-3 собран в громкоговорителе «Юбилейный». Прием-ведется в диапазоне СВ на внутреннюю магнитную антенну. В приемнике использованы два транзистора ГТ308А и один МП42Б. В описании показаны: схема соединения деталей на монтажной плате, вид на монтаж и конструкция выключателя питания. Даны советы по налаживанию. Источник питания — батарея «Крона».
«Радио», 1975, № 10, с. 54 и с. 3 обложки.
Рефлексный 2-V-2 с составным транзистором. В. Абарихин.
Дано подробное описание схемы, конструкции и работы миниатюрного приемника (корпус размером 50x25x15 мм), выполненного на трех транзисторах. Он рассчитан на прием одной программы в диапазоне ДВ или СВ. Прием ведется на ушной телефон. Питание — два аккумулятора Д-0,06, соединенных последовательно.
«Радио», 1975, № 3, с. 48 и с. 3 вкладки.
3-4. ТРАНЗИСТОРНЫЕ СУПЕРГЕТЕРОДИНЫ
Устранение неисправностей транзисторных устройств. Г. К и н г.
В книге рассмотрены всевозможные типы генераторов и усилителей, а в заключение отдельная глава посвящена обнаружению неисправностей в обычных портативных транзисторных радиоприемниках. Автор предупреждает: «Я описал транзисторы и транзисторные схемы так, как будто на свете не существовало никогда электронных ламп», считая, «что тот, кто объясняет новичкам, в чем состоят преимущества транзисторов по сравнению с электронными лампами, лишь забивает им голову совершенно ненужными сведениями. Я убежден, что пройдет совсем немного лет и электронные лампы станут музейной редкостью».
Г. Кинг. Устранение неисправностей транзисторных устройств.. Пер. с англ. М., «Энергия», 1973, МРБ. 112 с.
Многодиапазонные любительские приемники.
В книге подробно описывается пять различных по сложности и качественным показателям супергетеродинных транзисторных радиоприемников. Даются рекомендации по их изготовлению, регулировке, настройке, эксплуатации и устранению неисправностей.
Книга рассчитана на широкий круг радиолюбителей.
В. П Кокачев. Многодиапазонные любительские приемники. М., «Энергия», 1975, МРБ. 144 с.
Преобразование приемника прямого усиления в супергетеродин. В. Васильев.
Переделывается лишь высокочастотный тракт, а УНЧ и стабилизатор напряжения смещения остаются без изменений. Схема высокочастотной части супергетеродина показана на рис. 3-5. В описании приводится конструкция монтажной платы. Третьим этапом усложнения приемника является введение диапазона KB и повышение выходной мощности до 250 — 300 мВт.
Принципиальная схема двухдиапазонного супергетеродина с повышенной выходной мощностью показана на рис. 3-6.
«Радио» — радиолюбителям. М., «Энергия», 1974, МРБ, с. 14 — 25.
Радиовещательный ЧМ-приемник. В. Поляков.
Дано описание схемы, принципа работы, конструкции и налаживания приемника, работающего в диапазоне 66 — 73 МГц. Выходная мощность УНЧ 1 — 1,5 Вт, диапазон рабочих частот 100 —Гц. Схема выполнена на 12 транзисторах. Питание от сети переменного тока.
«Радио», 1974, N 11, с. 36 — 38.
Любительский коротковолновый радиоприемник. В. Фролов.
Четырехдиапазонный супергетеродин на 12 транзисторах. Растянутые диапазоны 25, 31, 41 и 49 м. Прием ведется на телескопическую антенну. Чувствительность на всех диапазонах 30 мкВ.
Выходная мощность 100 мВт. Питание — батарея напряжением 9 В. Потребляемый ток 10 мА.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1975, № 48, с. 1 — 15.
Коротковолновый транзисторный радиоприемник. В. В а к л и ц к и й.
Работает в диапазонах 5,9 — 7,4; 9,5 — 12,1 и 14,5 — 18 МГц. Выполнен по супергетеродинной схеме. Чувствительность с телескопической антенной на диапазонах 5,9 — 12,1 МГц не хуже 30 мкВ, а на диапазоне 14,5 — 18 МГц — не хуже 75 мкВ. Максимальная выходная мощность 0,35 Вт.
Питание от батареи гальванических элементов или от автомобильного аккумулятора напряжением 12 В.
В приемнике использовано 16 транзисторов и 6 диодов. Описание подробное.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1975 № 50 с. 55 — 66.
Радиоприемник «Микрон».
Переносный супергетеродин, в котором использовано 17 транзисторов и три диода. Диапазонов — восемь: СВ, растянутые KB (49, 41, 31 и 25 м), любительские KB (20, 14 и 10 м). Приемник имеет усиленную АРУ с задержкой и двухкаскадный УПЧ. Преобразователь частоты выполнен с отдельным гетеродином, что создало удобства в налаживании и устойчивость работы.
Наряду с высокой чувствительностью и селективностью приемник имеет хорошую полосу воспроизводимых частот и достаточную неискаженную выходную мощность (250 мВт). Питание — аккумуляторная батарея 7Д-01 или батарея «Крона-ВЦ».
Работоспособность приемника сохраняется при напряжении 5, 6 В. В диапазоче СВ прием ведется на магнитную, а на KB — телескопическую антенну. Размеры: 167x97X32 мм. Масса 600 г. Описание конструкции подробное. Приведены чертежи монтажных схем, плат, переключателя диапазонов, контурных катушек и верньерного устройства. Внешний вид приемника показан на рис. 3-7.
. Многодиапазонные любительские приемники. М., «Энергия», 1975, МРБ, с. 31 — 64.
Любительские транзисторные приемники «Весна-1» и «Весна-2». В. Кокачев.
Дано подробное описание двух малогабаритных супергетеродинов. Первый (с. 1 — 16) приемник выполнен на 10 транзисторах с n-р-n структурой (рис. 3-8). Второй приемник (с. 17 — 22) собран на 10 транзисторах структуры р-n-р и в его УПЧ используется четырех-контурный ФСС.
Диапазоны приемников СВ (187 — 570 м) и KB (25 — 50 м). Питание — аккумуляторная батарея 7Д-01 или батарея «Крона-ВЧ». Размеры: 33X82X133 мм, масса 350 г. . .
Рекомендации по налаживанию приемника обстоятельны и содержат весьма полезный материал (с. 22 — 30).
В помощь радиолюбителю. М„ Изд-во ДОСААФ, 1974, № 44, с. 1 — 30.
. Многодиапазонные любительские приемники. М. у «Энергия», 1975, МРБ, с. 4 — 17 «Весна-1»; с. 18 — 20 «Весна-2».
Радиоприемник «Горизонт».
Переносный супергетеродин выполнен на 16 транзисторах и трех диодах. Диапазоны: СВ, четыре растянутых радиовещательных KB (25, 31, 41 и 49), любительские KB (10, 14 и 20 м). Приемник имеет усиленную АРУ и двухкаскадный каскодный УПЧ. Высокочастотная часть выполнена по схеме, аналогичной радиоприемнику «ВЭФ-Спидола 10». Номинальная выходная мощность УНЧ 1 Вт. Диапазон воспроизведения звуковых частот от 100 Гц до 10 кГц. В приемнике применен стабилизатор напряжения питания смесителя и гетеродина.
В УНЧ применена эффективная система автосимметрирования выходного каскада, что создает неискаженную номинальную выходную мощность при изменении напряжения питания.
Потребление тока в режиме молчания 15 мА при номинальной мощности около 350 мА. Питание — шесть элементов В) и элемент 332 (1,5 В). Размеры приемника: 296X184X115 мм масса с питанием 4 кг. Описание конструкции подробное.
В. П. Кокачев. Многодиапазонные любительские приемники М «Энергия», 1975, МРБ, с. 87 — 130.
Малогабаритный супергетеродин. В. Кокачев.
Дано описание премированной конструкции на конкурсе «СССР — 50». Диапазоны: СВ и четыре растянутых KB (25, 31, 41 и 49 м). В диапазоне СВ прием ведется на магнитную антенну, а в диапазоне KB на телескопическую или внешнюю. Номинальная выходная мощность УНЧ — 250 мВт, максимальная — 300 — 350 мВт. Питание от аккумуляторной батареи 7Д-01. Масса с источником питания 600 г.
Схема выполнена на 17 транзисторах. Описание подробное.
«Радио», 1973, № 7, с. 49 — 52 и с. 4 вкладки, 1974, № 7, с. 64 (консультация).
Любительский супергетеродин «Онега». В. Кокачев.
Приемник имеет три любительских (10, 14 и 20 м), четыре радиовещательных (25, 31, 41 и 49 м) KB диапазона и средневолновый (186,9 — 571,4 м). В СВ диапазоне прием ведется на магнитную, а в KB диапазонах на выдвижную телескопическую антенну. Чувствительность приемника на KB не хуже 50 мкВ. Высокочастотная часть приемника построена по схеме «ВЭФ-12» с применением узлов и деталей «ВЭФ-12», «ВЭФ-201» и «ВЭФ-202». Схема выполнена на 18 транзисторах.
Мощность усилимВт. Питание — шесть элементов 373, в стационарных условиях — от сети через стабилизированный выпрямитель. Габариты: 297X229X105 мм. Масса без источников питания 2,5 кг.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1974, М 47, с. 1 — 21.
. Многодиапазонные любительские приемники. М., «Энергия», 1975, МРБ, с. 64 — 87.
Супергетеродин с повышенной чувствительностью. В. Фролов.
Выполнен на 10 транзисторах. Диапазон — СВ. Выходная мощность 150 мВт. Питание — две батареи 3336Л, соединенные последовательно. В приемнике применена электромеханическая система, дающая возможность получить хорошее сопряжение настроек контуров во всех точках диапазона.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1974, № 46, с. 1 — 12.
Транзисторный радиоприемник. М. Баженов.
Малогабаритный супергетеродин, собранный на 12 транзисторах. Диапазоны: ДВ, СВ, KBI (75 — 41 м) и КВН (31 — 25 м). Приемник имеет усиленную АРУ и электронный верньер для плавного изменения частоты гетеродина. Номинальная выходная мощность 150 мВт. Питание от шести элементов 316 общим напряжением 9 В. Масса с источником питания 1,4 кг.
В помощь радиолюбителю. М., Изд-во ДОСААФ, 1974, М 45, с. 43-53.
Всеволновый стереоприемник. В. X м а р ц е в.
Приемник (рис. 3-10, а, б) достаточно сложен (в нем использовано 25 транзисторов и 19 диодов) и рассчитан на повторение радиолюбителями высокой квалификации, но его сложность окупается высоким качеством работы. Диапазоны ДВ, СВ, три KB й УКВ (4,56 — 4,11 м). В УКВ диапазоне приемник имеет сквозной стереофонический тракт. Чувствительность приемника при выходной мощности 50 мВт и соотношении сигнал/шум 20 дБ на всех KB диапазонах 10 — 15 мкВ, а на УКВ — 5 мкВ. Выходной каскад УНЧ может работать в двух режимах с выходной мощностью 2 и 0,7 Вт. Питание от восьми элементов 343 или 373 либо от автомобильной аккумуляторной батареи напряжением 12 В. Габариты: 365Х224Х Х120 мм, масса 4,3 кг.
Приемник имеет две штыревые антенны — одну для приема AM сигналов на KB, вторую для УКВ ЧМ.
«Радио» — радиолюбителям. М., гЭнергия», 1974, МРБ, с. 61 — 75.
Переносный приемник. Н. Кравцов.
Дано подробное описание всеволнового супергетеродинного приемника. Диапазоны: СВ, четыре KB (25, 31, 41, 49) и УКВ. В диапазоне СВ прием ведется на магнитную, а в KB и УКВ диапазонах — на телескопическую антенну. В приемнике использовано 23 транзистора и 6 диодов. Номинальная выходная мощность УНЧ 0,5 Вт. Полоса рабочих частот от 100 доГц.
Для удобства монтажа и настройки узлы приемника размещены на семи отдельных платах. Питание — две батареи 3336Л с общим напряжением 9 В. Потребление тока в режиме покоя около 12 мА. Габариты: 206X160x60 мм. Масса с батареями 1,5 кг.
В описании приведены конструкции монтажных плат всех блоков.
«Радио» — радиолюбителям, М. «Энергия», 1974, МРБ, с. 37 — 50.
Транзисторные приемники с KB диапазонами. Г. М и к и р т и ч а н.
Дано подробное описание двух супергетеродинов, первый из которых получил первый приз на 20-й ВРВ и выполнен на 15 транзисторах по схеме с двойным преобразованием частоты. Диапазоны: ДВ, СВ и пять растянутых KB (25, 31, 41, 49 и 70 м). Прием ведется на внутреннюю магнитную антенну а в диапазоне KB — на телескопическую или наружную антенну. Питание — две батареи 3336Л, соединенные последовательно. Выходная мощность 800 мВт. При параллельном соединении батарей (4, 5 В) мощность составляет 220 мВт. Полоса частот УНЧ — 30 —Гц. Динамическая головка 1ГД-18 (с, 3 — 15).
Описание второго приемника кратко. От первого его отличает усложненная ВЧ часть и бестрансформаторный экономичный УНЧ. Схема выполнена на 21 транзисторе, также с двойным преобразованием частоты (с. 16 — 21).
Подробно излагаются вопросы, связанные с изготовлением (с. 22 — 37) и налаживанием (с. 37 — 53) приемников.
. Транзисторные приемники с KB диапазонами. Изд. 2-е. М., «Энергия», 1974, МРБ, с. 3 — 53.
Карманный приемник на сверхминиатюрных транзисторах. В. Васильев.
Супергетеродинный приемник с одним обзорным диапазоном 25 — 50 м (или 41 — 75 м). Выбор диапазона определяется маркой ферритового стержня для магнитной антенны. В приемнике используется шесть транзисторов, из них три сверхминиатюрные ГТ309А-Д, остальные МП41. Максимальная выходная мощность 100 мВт.
. Самодельные коротковолновые приемники на транзисторах. Изд. 2-е. М., «Энергия», 1974, МРБ, с. 60 — 63.
Двухдиапазонный переносный приемник на семи транзисторах.
Супергетеродин с двумя полурастянутыми KB диапазонами: 25 — 31 и 41 — 75 м (рис. 3-11). В первом диапазоне прием ведется на телескопическую антенну, а во втором — на внутреннюю магнитную. Чувствительность на первом диапазоне 30 — 50 мкВ, на втором — 50 — 80 мкВ. Выходная мощность 150 мВт. Питание — две батареи 3336Л. При максимальной громкости приемник потребляет 25 — 30 мА и работает при снижении напряжения с 9 До 4 В.
На с. 54 — 59 той же книги приводятся описания ряда дополнительных усовершенствований приемника: установка пьезокера-мического фильтра ПЧ, индикатора настройки, схемы повышения громкости звучания, понижения напряжения питания до 6 В, использования рамочной антенны.
В А. Васильев. Самодельные коротковолновые приемники на транзисторах. Изд. 2-е. М., «Энергия», 1974, МРБ, с. 44 — 59.
Простой переносный приемник на шести транзисторах. В. Васильев.
Супергетеродинный приемник с одним KB диапазоном (25 — 50 м) выполнен на транзисторах типа Пшт.) и МП40 (3 шт.). Антенна выдвижная телескопическая. В стационарных условиях рекомендуются внешняя антенна и заземление. Максимальная выходная мощность 200 мВт. Питание — две последовательно соединенные батареи 3336Л. Масса 1,5 — 2 кг.
На с. 31 — 43 той же книги приводятся описания шести различных усовершенствований переносного приемника, которые сводятся к повышению чувствительности, селективности, введению индикатора настройки, плавной подстройке частоты, увеличению громкости звучания и установке внутренней магнитной антенны.
. Самодельные коротковолновые приемники на транзисторах. Изд. 2-е. М., «Энергия», 1974, МРБ, с. 13 — 31.
Простой УКВ приемник. Р. Терентьев.
Супергётеродинный приемник с очень низкой промежуточной частотой — 150 кГц. В Москве на него можно принимать все программы без взаимных помех. Он имеет АПЧГ и бесшумную настройку. В приемнике использовано 11 транзисторов.
«Радио», 1974, № 12, с. 34 — 36, 1975, № 7, с. 63 (консультация).
От приемника прямого усиления к супергетеродину. В. Борисов.
Дано описание супергетеродина, в котором использовано три микросхемы: К2ЖА242, К2УС248 и К2УС245. Диапазон СВ. Питание от батарей напряжением 9 В.
«Радио», 1974, МП, с. 49 — 51 и с. 4 вкладки.
Супергетеродин с настройкой транзистором. В. Ершов, С. Литвинов.
Приемник обратил на себя внимание на 22-й Московской радиовыставке оригинальным способом настройки в KB диапазоне. В целом приемник построен по принципу KB конвертеров. Прием в растянутом KB диапазоне ведется на самостоятельный ВЧ блок с отдельным гетеродином в преобразователе частоты. Основным элементом настройки в этом диапазоне является емкость коллекторного перехода транзистора гетеродина, которая входит в его колебательный контур. Емкость указанного перехода зависит от напряжения питания транзистора, и, изменяя напряжение, можно изменить настройку приемника в растянутом KB диапазоне. В приемнике 10 транзисторов. Питание от четырех элементов 373. Дается описание работы конструкции, деталей и налаживания приемника.
«Радио», 1973, № 3, с. 32 — 34.
Всеволновый транзисторный приемник. Е. Гумеля.
Работает в диапазоне: ДВ, СВ, и KB (два полурастянутых поддиапазона). Приемник, получивший третью премию на конкурсе «СССР — 50», имеет ряд особенностей. Регулирование усиления в смесительном каскаде повышает эффективность работы АРУ. В гетеродине упрощена коммутация ВЧ цепей и обеспечена стабильность его работы.
|
