УКАЗАНИЯ ПО КЛАДКЕ ПЕРЕМЫЧЕК И СВОДОВ

 Конструктивные элементы, перекрывающие оконные или дверные проемы, называют перемычками.Чаще всего проемы перекрывают сборными железобетонными брусковыми и плитными перемычками, изготовленными на заводах стройиндустрии.

 Если междуэтажные перекрытия не опирают на стены над проемом (рис.1, а), тогда укладывают несущие (брусковые и плитные) перемычки. Если же перекрытия оперты на стены над проемом (рис.1, б), тогда укладывают усиленные (несущие) перемычки. Концы перемычек заделывают в кладку на глубину 15...25 см.



Рис.1. Проемы, перекрытые железобетонными перемычками

а - несущими; б - ненесущими и несущей; 1 - брусковая перемычка; 2 - плитная перемычка; 3 - панель междуэтажного перекрытия

 Иногда проемы перекрывают рядами кладки из кирпичей, уложенных горизонтально или вертикально (рис.2).

Рис.2. Перемычки, выложенные из кирпича

1 - рядовая; 2 - клинчатая высотой в кирпич; 3 - клинчатая высотой в полтора кирпича

 Рядовые перемычки(рис.3, а) перекрывающие проемы, представляют собой 6 рядов обычной кладки, выполненной на растворе марки не ниже 25 и усиленной арматурой.



Рис.3. Кладка рядовой (а) и клинчатой (б) перемычек

1 - стойки, поддерживающие опалубку; 2 - дощатая опалубка; 3 - арматурные стержни; 4 - слой раствора; 5 - ряды кладки, образующие перемычку; 6 - пята

 Кладку рудовых перемычек выполняют в следующем порядке:

 на отметке верха проема устанавливают и выверяют дощатую опалубку, поддерживаемую стойками;

 на каждые полкирпича толщины стены укладывают один арматурный стержень;

 гладкие арматурные стержни на концах заканчиваются крюками, а стержни из арматуры периодического профиля крюков не имеют;

 по верху опалубки расстилают слой раствора толщиной 1,5 см;

 арматуру диаметром не менее 6 мм втапливают в раствор (концы ее должны заходить в простенки на глубину не менее 25 см);

 затем продолжают кладку так, чтобы ряды перемычки совпадали с рядами кладки стен и простенков.

 При кладке рядовых перемычек тщательно заполняют поперечные и продольные швы, поскольку они работают не только на сжатие, но и на изгиб.

 Опалубку снимают через 8сут, когда кладка в пределах рядовой перемычки приобретет необходимую прочность.

 Клинчатые перемычки(рис.3, б) состоят из кирпичей, уложенных на ребро Ряды кладки, завершающиеся уклоном, в местах опирания перемычки называют пятами. Кладку ведут по установленной заранее опалубке одновременно с двух сторон, соблюдая перевязку и клинообразность швов (внизу не менее 5 мм, вверху не более 25 мм). Число кирпичей при этом должно быть нечетным, чтобы посередине перемычки уложить замковый кирпич.

 Продольный пролет клинчатых перемычек - до 2 м.

 Арочные перемычки(рис.4) представляют собой наклонные ряды кирпича, уложенные по специальной опалубке-кружалу.



Рис.4. Кладка арочной перемычки

1 - стойки, поддерживающие опалубку; 2 - клинья; 3 - кружальная опалубка; 4 - пята арки; 5 - шнур; 6 - баллон-угольник; 7 - дощатая обшивка; 8 - ряды кладки, образующие перемычку

 Предварительно выполняют разметку, чтобы между опорами арки уложить нечетное число кирпичей. Кладку ведут одновременно с двух сторон от пят к замку, соблюдая перевязку швов. Радиальные швы, проходящие через всю ширину арки, должны быть не менее 5 мм внизу и не более 25 мм верху. Направление швов контролируют шаблоном, угольником или шнуром из центра арки. Кирпичи, уложенные в вершине арки, образуют замок.

 Своды- это конструкция криволинейной формы, перекрывающая помещение (рис.5).

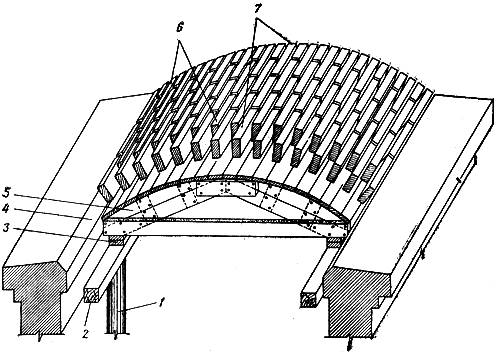

Рис.5. Кладка сводов

1 - стойка; 2 - горизонтальный брус; поддерживающий опалубку; 3 - клинья; 4 - пята; 5 - кружальная опалубка; 6 - ряды, образующие свод; 7 - замковый ряд

 Для кладки сводов устанавливают опалубку со сплошным дощатым настилом; выполняют разметку, чтобы уложить нечетное число рядов кирпича. Кладку свода ведут отдельными участками, одновременно от пят к вершине. Радиальное положение швов контролируют шаблоном-угольником, соблюдая перевязку швов. Кладка участка завершается заклиниванием свода замковыми кирпичами. По выложенной части свода нельзя ходить и складировать на ней материалы. Распалубку свода выполняют через 10...20 сут, когда кладка приобретет достаточную прочность.
