ОЦЕНКА ЭФФЕКТИВНОСТИ
новых технологий серии ЭкоСАН (RVR), направленных на реновацию (восстановление) инженерных систем отопления в условиях реформирования ЖКХ.
Основные среднестатистические параметры систем отопления в РФ - 2009 г.
Таблица 1.
Наименование параметра | Параметры системы отопления | Величина отставания | |
в РФ | в развитых странах | ||
1. Затраты всех энергоресурсов на отопление, % | 25-35 | 5-10 | 20-25 |
2. Потери энергоресурсов в системе отопления, % | 30 | 2 | 28 |
3. Потребность ремонта и замены элементов системы отопления, % | 45-80 | 10-20 | 35-60 |
4. Температура прямой сетевой воды от ТЭЦ по норме, °С | 150-70 | 80-35 | 70-35 |
5. Температура прямой сетевой воды от ТЭЦ факт, °С | 95-70 | 80-35 | 15-40 |
6. Недогрев прямой сетевой воды от ТЭЦ по норме, °С | 2,1-4,5 | - | - |
7. Недогрев прямой сетевой воды от ТЭЦ факт, °С | 30-60 | - | - |
8. Допустимое отклонение температуры в «обратке» от нормы, °С | 1,2-2,1 | - | - |
9. Фактическое отклонение температуры в «обратке» от нормы, °С | 12-30 | - | - |
По официальным данным износ инженерного оборудования в ЖКХ составляет 83%, при этом потери тепла в процессе эксплуатации энергетического оборудования и систем теплоснабжения достигают 60% (норма 16%), а темпы износа инженерных систем составляют 1-2 % в год. Все это порождает проблемы, которые проявляются в непрерывном росте числа катастроф, что подтверждается систематическими авариями на коммунальных объектах во многих регионах, особенно в зимний период.
Успешная работа отопительных систем зданий напрямую связана со степенью износа и зашлакованности внутренних поверхностей трубопроводов и приборов отопления, теплообменного оборудования.
Практически все трубопроводы, батареи и теплообменное оборудование систем отопления здания со сроком эксплуатации более 5–10 лет забиты отложениями на 50% и более. Отложения могут представлять собой как первичную накипь, так и прикипевшие к поверхности металла частицы шлама, продукты коррозии металлов, илистые грязевые отложения, которые не растворяются в органических и минеральных кислотах. Все это является причиной снижения теплоотдачи и пропускной способности трубопроводов, неэффективной работы теплообменного оборудования.
До настоящего времени отсутствовали сколько-нибудь приемлемые методы восстановления (реновации) систем отопления ветхого и изношенного фонда. В основном все ограничивалось или дорогостоящей заменой элементов системы отопления, или применением тех или иных способов промывки инженерной системы: гидропневматический, гидродинамический, электроимпульсный, химический, кавитационный и т. д., которые не обеспечивали восстановления параметров системы отопления до нормативных значений. Трудоемкость проведения промывок этими способами высока, а эффективность зачастую очень низка, особенно когда выбор способа промывки производится без учета физико-химических процессов, как образования отложений, так и процессов старения и упрочнения, протекающих в самих отложениях.
Существующие методы прочистки систем отопления, в целом решая задачу, имеют ряд существенных недостатков, в их числе:
- «избирательность» по отношению к разным видам отложений, т. е. какой то шлам удаляется, какой то остается;
- вероятность механических повреждений прочищаемых систем, особенно старых;
- проблемы с утилизацией химических реагентов, применяемых для прочистки;
- низкая эффективность при удалении твердокристаллических отложений.
Комплексное решение проблемы восстановления (реновации) систем отопления, включая их прочистку и промывку, обеспечивает новая прогрессивная RVR-технология, которую разработала лаборатория энергосберегающих технологий ГАСИС (г. Москва). Данная технология реализуется на базе специального оборудования RVR-SK/15 и RVR-Z/М, а также биологически разлагаемых безвредных очистителей серии ЭкоСАН на водной основе и обеспечивает восстановление параметров системы отопления до нормативных значений без демонтажа элементов системы в любое время года. Технология ЭкоСАН (RVR) предназначена для проведения как профилактических, так и аварийных работ на объекте.
Работы с использованием предложенных технологий ЭкоСАН (RVR) и аппаратных средств не привязаны к фактору сезонности, выполняются в непрерывном режиме и могут быть реализованы в следующей последовательности:
1. Выполняется Диагностика и Паспортизация объекта с выявлением проблемных участков, с фиксацией температурных режимов работы элементов системы отопления пирометрами и тепловизором, определением «точек входа» в систему по технологии ЭкоСАН (RVR), анализ состава и мощности отложений, устанавливается технологическая последовательность выполнения работ и составляется технологическая карта;
2. Осуществляется Технологическая обвязка системы отопления и теплообменных аппаратов, включая удаление или замену регулировочных кранов, воздухоотводчиков и спускников, замену «прогнивших» участков трубопроводной разводки, установку кранов в «точках входа» в систему по технологии ЭкоСАН (RVR);
3. Выполняется подготовка промывочного раствора необходимой концентрации (15% водного раствора суперочистителя серии ЭкоСАН) и заполнение системы отопления путем его «впрыска» в систему через «точки входа» или запуском на «циркуляцию» реагента в течение ≥8 часов;
4. Осуществляется непосредственно прочистка и промывка системы отопления и теплообменных аппаратов по технологии ЭкоСАН (RVR) до полного просветления теплоносителя от каждой «точки входа» в систему, выполняется общий слив системы с ее последующим заполнением;
5. Выявляются скрытые неисправности очищаемого оборудования и коммуникаций (протечки трубопроводов, запорной арматуры, повреждения металла и пр.), которые устраняются в процессе очистки;
6. Выполняется «балансировка» и «регулировка» системы отопления с установкой нормальных температурных режимов на всех участках системы отопления;
7. Контроль качества прочистки и промывки системы отопления и теплообменных аппаратов осуществляется путем фиксации фактически достигнутых температурных режимов работы элементов системы отопления пирометрами и тепловизором;
8. Гидравлические испытания системы отопления.
Работы по технологиям ЭкоСАН (RVR) могут выполняться для отдельно стоящего объекта (здания), группы объектов (зданий) в микрорайоне, в масштабах города или региона. Работы выполняются круглогодично, и могут быть реализованы в рамках специально разрабатываемой Комплексной Социальной Программы (КСП) «Экологически и Физически безопасный Энергетически независимый Теплый Умный дом (квартал, район, город, регион)» в полном объеме в течение гг.
Реализация Программы КСП выполняются по следующим этапам:
- На первом этапе осуществляется Диагностика и Паспортизация объектов (составление и ведение в компьютерной базе данных Технического, Энергетического и Экологического паспорта на каждый объект, включая определение энергопотребления и параметров теплозащиты здания, сооружения);
- На втором этапе выполняется разработка графика выполнения работ на группе объектов, районе, городе, регионе на гг.;
- На третьем этапе создаются мобильные подразделения (по 4 специалиста в команде) для выполнения комплекса работ на объектах;
- На четвертом этапе проводится техническое и технологическое перевооружение мобильных подразделений и эксплуатационных служб с обучением новым технологиям и выдачей квалификационного Сертификата академии ГАСИС;
- На пятом этапе выполняются основные работы по приведению инженерных систем в норму на объектах «под ключ».
Образец серийно выпускаемого отечественного оборудования приведен на рис. 1.

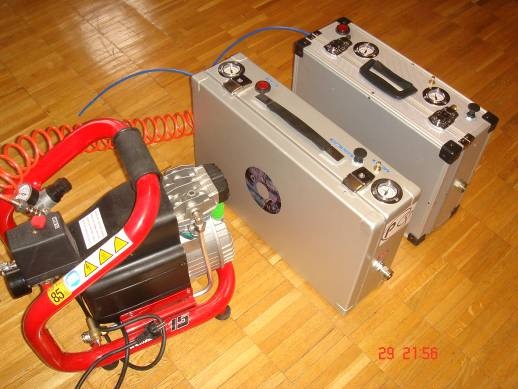

Рис.1. Внешний вид спецоборудования RVR-SK/15М
Преимущества использования технологии ЭкоСАН (RVR):
- не требуется демонтаж системы отопления;
- позволяет прочистить любую систему отопления, вне зависимости от «возраста» системы и степени загрязнения в любое время года;
- экологическая безопасность: используемые профессиональные очистители безопасны для окружающей среды и здоровья человека, что подтверждается гигиеническими сертификатами и прочими документами;
- отсутствие вероятности механического повреждения прочищаемых трубопроводов;
- обучение технологии ЭкоСАН (RVR) выполняется в академии ГАСИС с выдачей квалификационного сертификата.
В РЕЗУЛЬТАТЕ ВОССТАНОВЛЕНИЯ (РЕНОВАЦИИ) СИСТЕМЫ ОТОПЛЕНИЯ ПО НОВОЙ ТЕХНОЛОГИИ ЭкоСАН (RVR):
- эффективность теплоотдачи приборов отопления и теплообменного оборудования восстанавливается до нормативного уровня;
- срок эксплуатации действующих систем отопления продлевается на 25–50 %;
- значительно экономятся средства конечного потребителя коммунальных услуг;
- восстанавливается пропускная способность магистралей и арматуры;
- уменьшается число внеплановых ремонтов;
- сокращается расход топлива для системы отопления до 50%;
- сокращаются на% потери тепла;
- уменьшаются гидравлические потери.

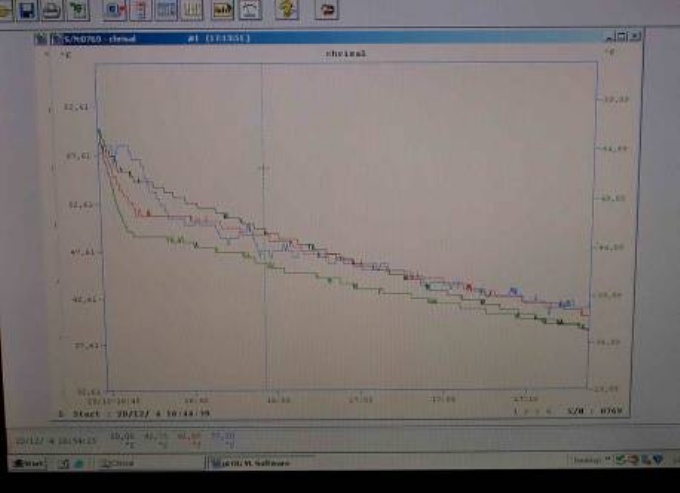

Рис.2 График изменения температуры (δ=30 °С) на обратном трубопроводе в течение 1-го часа в процессе очистки приборов отопления спецоборудованием RVR-SK/7
Основные среднестатистические показатели эффективности технологии ЭкоСАН (RVR)
применительно к восстановлению (реновации) системы отопления
в многоквартирном доме (250 приборов отопления, 1260 м трубной разводки)
Таблица 2.
Наименование параметра | Оценка параметра, руб. | Величина экономии, руб. | |
Полная замена | Восстановление (реновация) | ||
1. Демонтаж и обратный монтаж приборов отопления с учетом стоимости материалов (250штХ3000руб) | 750.000 | 200.000 | 550.000 |
2. Демонтаж и обратный монтаж трубопроводов системы отопления с учетом стоимости материалов (1260мХ900руб) | 1.134.000 | 250.000 | 884.000 |
3. Демонтаж и обратный монтаж теплового узла | 750.000 | - | 750.000 |
4. Гидравлические испытания и балансировка системы отопления | 74.000 | 35.000 | 39.000 |
5. Косметический ремонт помещений | 270.000 | - | 270.000 |
ИТОГО: | 2.978.000 | 485.000 | 2.493.000 |
Приведенная на один прибор отопления экономия составит 9972 рубля.
Необходимо учитывать, что дома имеют разные сроки эксплуатации. Наиболее приемлемо проводить работы по реновации систем отопления на жилых домах со сроком службы трубной разводки 10÷15 лет. Для работ со старыми домами нужна серьёзная работа по обследованию состояния трубопроводов и системы в целом.
Технологии серии ЭкоСАН (RVR) прошли апробацию, и нашли свое практическое применение в работах по реновации и приведению в норму инженерных систем различного назначения на следующих объектах:
в г. Москва - Гостиничный Комплекс «Измайлово», Гостиничный Комплекс «Космос», гостиница «Уланская», ПКО Посольства Украины в РФ, ГОУ ДПО РМА ПО (Медицинская Академия РФ), Городская клиническая больница № 59, Городская клиническая больница № 68, Международная Классическая Философская Школа «НОВЫЙ АКРОПОЛЬ», МясоКолбасныйЗавод «ПЛУТОС», завод «КРИСТАЛЛ», Олимпийская деревня д.46, Высотный дом на Котельнической набережной д.1/15, Министерство иностранных дел РФ, ГК «Президент-Отель», здание Совета Федерации, Храм Христа Спасителя, многоквартирный дом ДЭЗ «ГОЛОВИНСКИЙ» д.15 к.1, комплекс ресторанов «Тарас Бульба» и т. д.;
в Московская обл." href="/text/category/moskovskaya_obl_/" rel="bookmark">Московской области – Международный аэропорт Шереметьево-2, Автобусный завод в Ликино-Дулево, Пансионат «РУСЬ», УВД г. Зеленограда, База отдыха «ИСКРА», ЖКХ-Строй Раменское, ТСЖ Кунцево и т. д.;
в городах РФ - Санкт-Петербург, Пушкино, Сясь, Иркутск, Екатеринбург, Ревда, Пермь, Тюмень, Владикавказ, Комсомольск на Амуре, Ростов-на-Дону, Обнинск, Нижневартовск, Адлер, Вологда, Гатчина, Пенза, Ульяновск, Новокуйбышевск, Казань, Петрозаводск, Владикавказ, Холмск (остров Сахалин" href="/text/category/sahalin/" rel="bookmark">Сахалин), Уфа, и других, то есть там, где использование новейших технологий и аппаратных средств подтвердило свою высокую эффективность и экологическую надежность, особенно на объектах с изношенным эксплуатационным фондом;
в ближнем и дальнем Зарубежье – Севастополь (Украина), Минск (Беларусь), Брюссель (Бельгия) и др.
Условный срок окупаемости затрат на реновацию системы отопления только за счет экономии электроэнергии без учета экономии средств от нормализации режима отпуска тепла составляет 2-5 месяцев.
Прочистка и промывка системы отопления должна производиться каждые 2-3 года.
