Тормоз колодочный типа ТКГ

Тормоз колодочный типа ТКГ

1

Состав и принцип работы изделия.

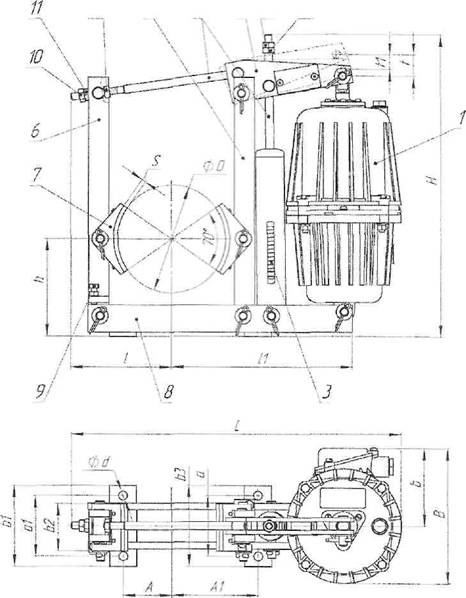

Габаритные и присоединительные размеры тормозов колодоч-ных приведены в таблице. Устройство тормоза колодочного при­ведено на рисунке. Тормоз состоит из толкателя электрогидравлического и механической части.

Механическая часть включает в себя:

—  основание — 8

—  пружина —3;

—  система рычагов: стойки — 4 и 6, рычаг — 2;

—  колодки —7

—  тяги — 5;

—  регулировочные болты тормоза - 9

—  регулировочные болты колодок - 15 (только для ТКГ-400)

При неработающем толкателе система заторможена, под действи­ем пружины ( 3 ) отрегулированной согласно расчетному тормозному моменту. Колодки удерживают тормозной шкив в неподвижном состоя­нии. При включении электрогидравлического толкателя рычаг ( 2 ) под­нимается в верхнее положение, как показано на рисунке № 1.

Действие пружины преодолевается, стойки ( 4 и 6 ) расходятся. Ход рычажной системы ограничен упорами которые регулируется ре­гулировочными болтами ( 9 ).

Колодки отходят от тормозного шкива, система расторможена.

Время растормаживания, а так же конечное верхнее положение рычага ( 2 ) определяется параметрами толкателя электро-гидравлического установленного на тормозе колодочном. Эти параметры указаны в технической документации на толкатель электро­гидравлический.

После отключения гидротолкателя под действием пружины ( 3 ) рычажная система ( 2, 4, 6 ) возвращается в свое исходное состояние. Колодки затормаживают тормозной шкив. Система заторможена.

Типоразмер тормоза	L	Н	h	А	А1	а	al	b	bl	ьз	Ь2	1	11	S	D
ТКГ-160-СУ-У2	490	455	144	72	128	90	90	116	120	120	70	147	268	6	160
ТКГ-200-СУ-У2	630	455	170	175	175	120	60	116	90	150	90	195	355	8	200
ТКГ-300-СУ-У2	785	560	240	250	250	150	80	116	120	193	140	275	429	8	300
ТКГ-400-СУ-У2	880	670	300	170	170	68	68	116	125	125	180	308	495	8	400
ТКГ-500-СУ-У2	1065	765	400	205	205	85	85	116	150	150	200	380	647	10	500

Типоразмер тормоза	d	t	tl	В
ТКГ-160-СУ-У2	13	32	22	200
ТКГ-200-СУ-У2	18	32	22	200
ТКГ-300-СУ-У2	22	60	40	200
ТКГ-400-СУ-У2	22	60	40	200
ТКГ-500-СУ-У2	27	60	40	200

Технические характеристики.

Основные параметры и технические характеристики работы тор­мозов колодочных приведены в таблице № 1.

Значения климатических факторов для величин параметров ука­занных в таблице № 1 соответствуют климатическим исполнениям У2 и ХЛ2 согласно ГОСТ 15150 и ГОСТ 15543.1. Окружающая среда по-жаро - и взрывобезопасная, не содержит агрессивных газов и паров в концентрациях, разрушающих металл, изоляцию и резину.

Тормоза предназначены для работы в помещениях или поднаве-сом, в случае эксплуатации тормозов колодочных на открытом возду­хе тормоз должен быть защищен кожухом от попадания атмосферных осадков и солнечной радиации.

Тормоза устанавливаются в вертикальном положении (с горизон­тальным расположением оси вращения тормозного шкива и основания для крепления тормоза), допустимое отклонение от вертикали 15°.

Тормоза должны нормально функционировать при отклонении напряжения питающей сети от 0,95 до 1,1 от номинального значения напряжения и при отклонении частоты ± 0,2 Гц, от номинального зна­чения частоты.

Основные параметры тормозов колодочных с толкателями электрогидравлическими

		Типоразмер тормоза
Наименование	ТКГ-160-СУ-У2	ТКГ-200- СУ-У2	ТКГ-300-СУ-У2	ТКГ-400-СУ-У2	ТКГ-500- СУ-У2
1	Расчетный тормозной момент, Нм.	100	300	800	1500	2500
2	Диаметр тормозного шкива, мм.	160	200	300	400	500
3	Частота тока, Гц.	50	50	50	50	50
4	Напряжение, В.	220/380	220/ 380	220/380	220/380	220/ 380
5	Тип гидротолкателя	ТЭ-30	ТЭ-30	ТЭ-50	ТЭ-80	ТЭ-80
6	Номинальное усилие на штоке гидротолка­теля не менее, Н.	300	300	500	800	800
7	Ход штока гидротол­кателя не менее, мм.	32	32	60	60	60
8	Время наложения колодок, с.	0,2	0,2	0,35	0,4	0,4
9	Масса тормоза в сбо­ре не более, кг.	22,5	27	49	74	109
