Состав изделия «Кровать М10 (трансформер)»

Состав изделия «КРОВАТЬ М10 (ТРАНСФОРМЕР)»

Детали
Поз.	Наименование	Кол.	Поз.	Наименование	Кол.
1	Спинка низкая 500х670	1	14	Боковина полки Пр. 639х216	1
2	Спинка высокая 980х670	1	15	Горизонталь полки 364х190	2
3	Ограждение переднее 1200х414	1	16	Полка съёмная 361х190	1
4	Ограждение заднее 1200х542	1	17	Стенка ящика боковая 400х139	6
5	Царга 1600х140	2	18	Стенка ящика задняя 309х150	3
6	Настил 400х600	1	19	Фасад 359х178	3
7	Настил 1200х600	1	20	Дно ящика (фанера) 338х395	3
8	Боковина комода Л. 644х440	1	21	Стенка ящика боковая 550х139	4
9	Боковина комода Пр. 644х440	1	22	Стенка ящика задняя 736х150	2
10	Крышка комода 364х450	1	23	Фасад 794х178	2
11	Рейка-стяжка 364х57	2	24	Дно ящика (фанера) 765х545	2
12	Стенка задняя (фанера) 570х373	1	25	Брусок ограждения 1192х30	1
13	Боковина полки Л. 639х216	1
Фурнитура
Поз.	Наименование	Кол.	Поз.	Наименование	Кол.
26	Гайка-бочонок		20	35	Подпятник		4
27	Винт М6х60		20	36	Шуруп 3х16		8
28	Стойка эксцентриковой стяжки		40	37	Навеска		2
29	Эксцентрик		40 14	38	Шуруп 3х30		24
30	Шкант 8х30		40	39	Ключ 6-тигранный 4		1
31	Шкант 10х50		8	40	Полкодержатель		4
32	Винт М6х35 в комплекте механизма «Ушки»		2	41	Опора прямоходная		8
33	Направляющие ролик. L =400 (комплект)		3	42	Механизм опускания «Ушки» (комплект)		1
34	Шуруп 3,5х16		58	43	Гвоздь 1,2х20		27
ИНСТРУКЦИЯ ПО СБОРКЕ Кровать М10 (Трансформер) 164 х 67 х 98 г. Остров Псковская обл." href="/text/category/pskovskaya_obl_/" rel="bookmark">Псковской области, ул. К. Маркса, д. 11 тел./

ОБЩИЕ ПОЛОЖЕНИЯ

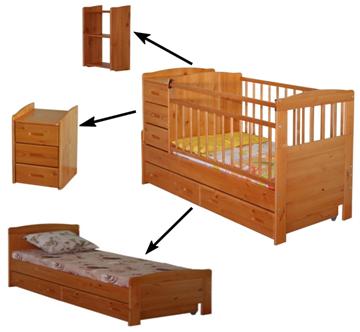

Кровать - трансформер предназначена для детей от рождения до подросткового возраста. Размер детского спального места 1200х600 с 2-мя уровнями матраса. Механизм опускания передней стенки «Ушки». Пеленальное место после трансформации превращается в комод и навесную полку. Подростковое спальное место1600х600.

ЭТАПЫ ТРАНСФОРМАЦИИ

1. Перемещение настила в нижнее положение (возраст до 2-х – 3-х лет).

Внимание! В нижнем положении настил укладывается на опорные бруски царг, при этом его продольное перемещение ограничивается коротким настилом 6!

2. Для возраста свыше 3-х лет:

- снять переднее и заднее ограждения;

- снять пеленальное место и разделить на функциональные модули (комод и полка).

- для полки использовать навески 37 которые крепятся шурупами 3х30;

- на комод устанавливаются подпятники 35 шурупами 3х16;

- трансформация высокой спинки, т. е. уменьшение её высоты до 740 мм за счёт удаления боковых проставок и реек обрешётки; при этом коромысло устанавливается на шканты 8х30 боковых стоек спинки (на клею ПВА) – схема 4.

ПОРЯДОК СБОРКИ И МОНТАЖА

Сборку необходимо производить на чистой и ровной поверхности с помощью специального 6-тигранного ключа 39, входящего в комплект фурнитуры и отвёртки.

1. Собрать каркас кровати из узлов 1,2,5 на шкантах 10х50 и стяжках-бочонках

(схема 1).

2. Установить П-образные планки роликовых направляющих на боковины комода 8 и 9 с помощью шурупов 3,5х16 и собрать комод из деталей 8,9,10,11 на шкантах 8х30 и эксцентриковых стяжках. Заднюю стенку 12 установить в пазы и прибить гвоздями к рейке-стяжке 11 (схема 1).

3. Собрать на шкантах 8х30 и эксцентриковых стяжках детали полки 13,14,15

(схема 1).

4. Соединить с помощью шкантов 8х30 и эксцентриковых стяжек узлы полки и комода

(схема 1).

5. Установить собранную конструкцию на царги кровати с левого края (схема 1).

6. Закрепить стяжками-бочонками заднее 4, переднее 3 ограждения и настил 7 к боковинам полки, комода и спинке высокой 2 (схема 1).

7. Установить на полкодержатели полку 16 (схема 1).

8. Установить на переднее ограждение брусок 25 и механизм опускания «Ушки»

(выноска на схеме 1).

9. Собрать на шкантах 8х30, эксцентриковых стяжках и шурупах 3х30 ящики комода 17,18,19,20 и установить Z-образные планки роликовых направляющих (схема 2).

10. Ящики комода установить в корпус и при необходимости отрегулировать их положение.

11. Собрать на шкантах 8х30, эксцентриковых стяжках и шурупах 3х30 ящики кровати 21,22,23,24 и закрепить дно к боковинам 21 гвоздями 43. Закрепить прямоходные опоры шурупами 3,5х16 (схема 3).

12. Установить ящики под кровать.

ПРАВИЛА ЭКСПЛУАТАЦИИ И УХОДА

Сохранность и долговечность мебели зависят не только от её качества, но и от правильного пользования и ухода за ней.

Эксплуатируя мебель:

- берегите поверхности изделий от механических повреждений, воздействия повышенных температур и влаги, применяемых в быту кислот, щелочей и растворителей;

- для удаления пыли, жирных пятен и других загрязнений используйте мягкую ткань и небольшое количество мыльного раствора (моющего средства), после чего протрите сухой тканью до полного удаления влаги;

- избегайте эксплуатации мебели при прямом солнечном освещении;

- периодически затягивайте ослабленные винты соединений.

Запрещается:

- эксплуатировать мебель вблизи отопительных систем;

- ставить на лицевые поверхности горячие предметы без термоизоляционной подкладки.

ПРИМЕЧАНИЕ

Так как изделие постоянно совершенствуется, возможны незначительные отклонения от настоящей инструкции.
