Стояк нижнего налива АСН-8НГ модуль 4/4. Габаритные и присоединительные размеры

6. - Стояк нижнего налива АСН-8НГ модуль 4/4. Габаритные и присоединительные размеры

6а - Соединение клапана обратного с головкой присоединительной.

1-Корпус; 2-Муфта; 3-Затвор; 4-Вставка; 5-Вал; 6-Крышка; 7-Крышка; 8-Рычаг; 9-Ось; 10-Кронштейн; 11-Шплинт 3,2х32.019 ГОСТ 397-79; 12-Манжета 088.00.00.04; 13-Кольцо 088.00.00.02; 14-Пружина 088.00.00.03; 15-Прихват; 16-Ось; 17-Кронштейн; 18-Упор; 19-Пружина; 20-Рукоятка; 21-Втулка; 22-Втулка; 23-Втулка; 24-Кольцо 2-3 ГОСТ ; 25-Кольцо 2-3 ГОСТ ; 26-Кольцо 2-3 ГОСТ ; 27-Кольцо 2-3 ГОСТ ; 28-Кольцо 2-3 ГОСТ ; 29-Ролик; 30-Ось; 31-Шплинт 4х40.019 ГОСТ 397-79; 32-Шпилька; 33-Гайка М12-6Н.5 ГОСТ 5915-70; 34-Шайба 12.65Г.019 ГОСТ 6402-70; 35-Шайба 12.01.019 ГОСТ ; 36-Винт; 37-Шайба 12.65Г.019 ГОСТ 6402-70.

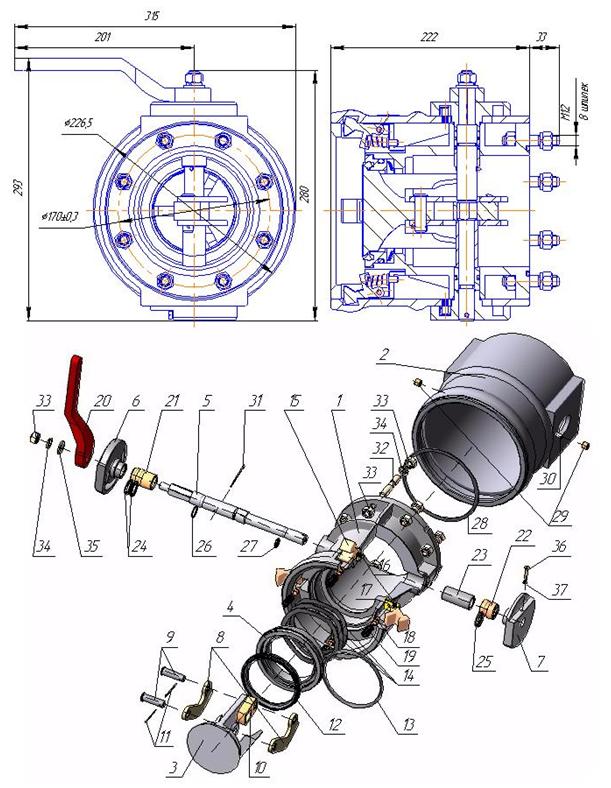

7 - Головка присоединительная

Габаритные, присоединительные размеры и состав.
