фирма «Средства малой механизации»

Аппарат для внесения удобрения АВУ-2

(Туковысевающий аппарат)

Паспорт.

Руководство по эксплуатации.

г. Чебоксары

1. ОБЩИЕ УКАЗАНИЯ

Аппарат для внесения удобрений (далее АВУ-2), малогабаритный, устанавливается на сажалку КС-1 согласно рис. 1. АВУ-2 позволяет одновременно с посадкой семенных клубней картофеля вносить комплексные минеральные удобрения непосредственно в почву под клубни. Рассчитан на внесениигр. минеральных удобрений на 1 клубень.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры, (дл х шир х выс), мм

240х185х240

Вес, не более

2,5 кг

Емкость бункера

2л

3. КОМПЛЕКТ ПОСТАВКИ

АВУ-2

1 шт.

Паспорт. Руководство по эксплуатации

1 шт.

4. ПОРЯДОК МОНТАЖА АВУ – 2 НА САЖАЛКУ

АВУ – 2 состоит:

1- Ведущая звездочка;

2- Ведомая звездочка;

3- Цепь велосипедная;

4- Бункер с высевающим аппаратом;

5- Кожух ведущей звездочки;

6-Кронштейн крепления;

7-Тукоприемник;

8- Тукопровод;

9- Штырь со шплинтом.

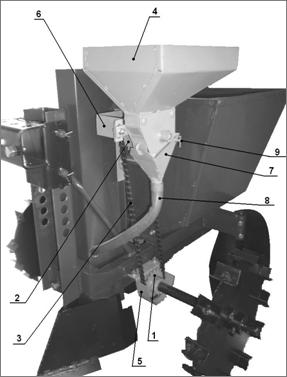

Рис.1

1.  Сажалка устанавливается на ровной площадке так, чтобы приводные колеса вращались свободно.

2.  Снять левое колесо с вала сажалки.

3.  Проделать отверстие ø25 мм для тукопровода на корпусе сажалки согласно рис.2. ( 17 мм – отступ спереди, 22 мм – снизу ).

4.  Отсоединить 2 болта М6 на корпусе сажалки (см. рис.2). Закрепить кронштейн поз.6.рис.3.

5.  Установить кожух ведущей звездочки на сажалку, ослабив 2 болта М8 крепления корпуса подшипника к раме сажалки (см. рис.3). Затянуть крепление.

Рис 2.

6.  Присоединить АВУ – 2 на кронштейн (рис.1. поз.6.) болтами на нижнее положение. Установить ведомую звездочку (рис.1. поз.2.) на АВУ – 2. Установить ведущую звездочку (рис.1. поз.1.) на вал сажалки.

7.  Разъединить цепь (рис.1. поз.3.). Накинуть на звездочки, соединить и зафиксировать замком. Отрегулировать натяжение цепи, передвигая АВУ – 2 по пазам на кронштейне (рис.1. поз.6.) вверх. Затянуть гайки.

8.  Опробовать совместную работу АВУ – 2 и сажалки КС – 1, вращая приводные колеса по ходу движения. В случае необходимости – повторно отрегулировать натяжение цепи.

Рис 3.

9.  Присоединить тукопровод к тукоприемнику и навесить на АВУ – 2. Зафиксировать штырем. Поставить шплинт.

5. ПРАВИЛА ХРАНЕНИЯ

Перед длительным хранением: узлы и детали тщательно очистить от грязи, промыть водой, высушить. Смазать любой смазкой, во избежание химической коррозии. Места со стертой или сколотой краской - докрасить.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует нормальную работу АВУ – 2 при соблюдении потребителем правильной эксплуатации и правил хранения.

Гарантийный срок эксплуатации-12 месяцев со дня продажи.

При обнаружении дефектов в период гарантийного срока, предприя­тие-изготовитель обязуется бесплатно заменить или отремонтировать вышедшие из строя узлы, если дефект произошел по вине предприятия-изготовителя.

В случае обнаружения дефекта, покупателю необходимо обратиться по адресу: 428018 Чебоксары, Дегтярева, 34

т. (83, «СММ».

При предъявлении рекламации необходимо приложить «Свидетельство о приемке», т. е. данный паспорт, и указать точный почтовый адрес с контактным телефоном.

Предприятие-изготовитель не несет ответственности в случае:

·  несоблюдения условий эксплуатации и правил хранения;

·  отсутствия в «Свидетельстве о приемке» штампа предприятия - изготовителя.

Предприятие-изготовитель оставляет за собой право изменять конструкцию изделия, не влияющее на основные эксплуатационные параметры.

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Аппарат для внесения удобрений ( АВУ – 2 ) для картофелесажалки КС – 1 признан годным к эксплуатации.

Дата выпуска_____________

М. П.

Представитель ОТК__________
