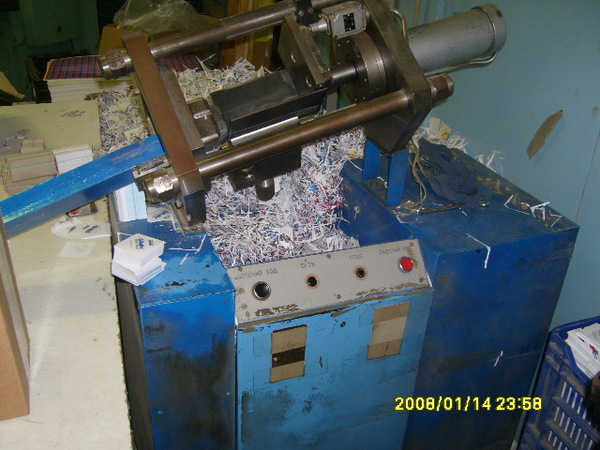

Высечка этикеток ПГВ

Высечка этикеток

ПГВ

Предназначен для изготовления этикеток, кольереток, календариков и т. п.
Прецезионная настройка высечки на рисунок, быстрая перенастройка, воздушное охлаждение гидросистемы, подвижной штамп и лоток.

Высечной штамп крепится на выдвижных планках с возможностью точной регулировки его положения относительно изображения. Подающий лоток с заготовками, кроме того, может перемещаться диагонально в плоскости планок. Это позволяет равномерно распределять усилие по контуру высечки и минимизировать боковые усилия на шток гидроцилиндра.

Особенностью конструкции узла крепления штампа является то, что одна пара планок выполнена намного длиннее другой и имеет со штампом большую зону контакта и направления. Поэтому, при настройке штамп перемещается без перекосов и фиксируется надежнее.

Для компенсации погрешности расположения ножа относительно основания штампа, а также в других исключительных случаях, где есть необходимость в относительном повороте штампа и заготовки, предусмотрен механизм поворота. Поворачивается штамп, а не лоток, что ускоряет и упрощает процесс настройки.

В форматах 180х300, 230х230, 260х260 и 300х300 узел давления перемещается по дополнительным направляющим.

Данная конструкция повышает жесткость высечного механизма и надежность геометрических параметров.
Производительность в час, до шт.

Размер высекаемых этикеток, мм:

Марка ПГВ 18/18 (4,7тн) – 185х185

Марка ПГВ 23/23 (11,7тн) – 230х230

Марка ПГВ 18/30 (11,7тн) – 180х230

Марка ПГВ 26/26 (11,7тн) – 260х260

Марка ПГВ 30/30 (11,7тн) – 300х300
