Колодочные тормоза общего назначения типа ТКП с электромагнитом постоянного тока для шкивов диаметрами от 100 до 300 мм

Колодочные тормоза общего назначения типа ТКП с электромагнитом  постоянного тока для шкивов диаметрами от 100 до 300 мм

Тормоза предназначены для затормаживания и растормаживания механизма, которому придан тормоз, в разных условиях работы. Тормоза ТКП 100...300 приводятся в действие посредством короткоходового электромагнита постоянного тока МП. Работа тормоза: при затормаживании ток отключен, электромагнит не работает, шкив заторможен (принцип "fail-safe"). Под действием сжатой пружины рычаги поворачиваются на пальцах и прижимают колодки к поверхности тормозного шкива. При включении электромагнита главная пружина тормоза сжимается, и рычаги, освободившись от пружины, расходятся, растормаживая шкив.

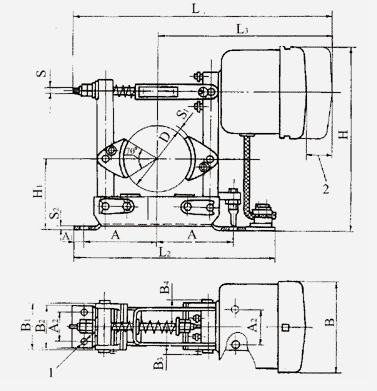

1- 4 отверстия D1; 2 - для снятия крышки L1.

Технические характеристики

Тип тормоза Диаметр тормозного шкива D, мм Тормозной момент Мт, Нм Электромагнит Параллельное возбуждение Последовательное возбуждение При 60% номин. тока При 40% номин. тока Тип Напряжение, В ПВ=25% ПВ=40% ПВ=100% ПВ=25% ПВ=40% ПВ=25% ПВ=40% ТКП-100 100 20 16 8 20 16 13 10 МП-101 110 ТКП-200/100 200 39 31 16 39 31 26 20 МП-101 ТКП-200 200 157 122 53 157 122 105 78 МП-201 220 ТКП-300/200 300 235 186 78 235 186 157 118 МП-201 440 ТКП-300M 300 490 412 167 490 412 327 262 МП-301

Размеры в мм тормозов серии ТКП

Шкив A A1 A2 B B2 B3 B4 D1 H H1 L L1 L2 L3 S S1 S2 Ход штока Масса, кг  Диаметр, D Ширина, В1 Min. Max. 100 70 110 15 40 132 65 45 36 13 274 100 391 38 300 261 8 6 4 2 3 15.8 200 90 175 22 60 90 54 47 18 414 170 539 400 321 11 8 8 2 3 30 200 90 178 437 588 43 371 2.5 3 41 300 140 250 25 80 120 81 72 22 577 240 741 550 448 14 9 2.5 4 78.5 300 140 223 600 786 48 493 3 4.5 80

Тормоза серии ТКП: Выводные провода электромагнита крепятся в зажиме на подставке или на рычаге в зависимости от типа тормоза. По требованию заказчика электромагниты поставляются на другие напряжения и частоту тока 50 Гц или 60 Гц.
