ШИРОКОПОЛОСНЫЙ ИНДИКАТОР ЭЛЕКТРОМАГНИТНОГО ПОЛЯ И ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ “РЕДУТ”
Паспорт, техническое описание
и
инструкция по эксплуатации
г. Москва 2006
Широкополосный индикатор электромагнитного поля и электрических сигналов “Редут” предназначен для выявления:
· включенных скрытоносимых радиомикрофонов;
· включенных скрытоносимых видеопередатчиков;
· включенных мобильных телефонов;
· электрических сигналов в телефонной линии, создаваемых техническими средствами негласного съема информации;
· электрических сигналов в проводах электросети, создаваемых техническими средствами негласного съема информации.

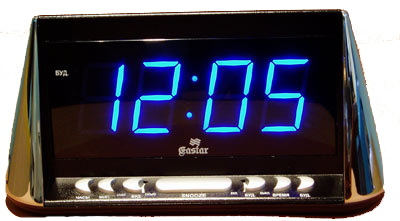

Изделие вмонтировано в настольные цифровые часы-будильник и своим внешним видом не выдает окружающим своего специального назначения.
Основные технические характеристики
1 | Рабочий диапазон частот канала обнаружения электромагнитного поля | 80…2 500 МГц |
2 | Рабочий диапазон частот канала обнаружения электрических сигналов в телефонной линии | 50…20 000 кГц |
3 | Рабочий диапазон частот канала обнаружения электрических сигналов в проводах электросети | 50…20 000 кГц |
4 | Дальность обнаружения работающих мобильных GSM-телефонов | не менее 4…6 м |
5 | Дальность обнаружения радиомикрофонов и видеопередатчиков (при мощности 10 мВт) | не менее 2…5 м |
6 | Светодиодная индикация: - наличия работающих мобильных телефонов, радиомикрофонов и видеопередатчиков; - наличия электрических сигналов в телефонной линии; - наличия электрических сигналов в проводах электросети | красный светодиод синий светодиод зеленый светодиод |
Комплектность
1. | Широкополосный индикатор электромагнитного поля и электрических сигналов “Редут” | 1 шт. |
2. | Кабель для подключения к телефонной линии | 1 шт. |
3. | Паспорт на широкополосный индикатор электромагнитного поля и электрических сигналов “Редут” | 1 шт. |
4. | Инструкция-паспорт к сетевым часа “Будильник GASTAR” | 1 шт. |
Инструкция по эксплуатации
Органы индикации и управления индикатора
Органы индикации и управления широкополосного индикатора электромагнитного поля и электрических сигналов оказаны на рис.1.
 |  |
|
| ||
а). Нижняя панель индикатора
|
|
б). Задняя панель индикатора
Рис.1. Органы индикации и подключения
Подключение изделия
Для подключения изделия необходимо осуществить следующие манипуляции:
- подключить телефонную линию к соответствующему гнезду на задней панели индикатора;
- подключить телефонный аппарат к соответствующему гнезду на задней панели индикатора;
- включить индикатор в сеть.
Настройка изделия
Для настройки изделия необходимо осуществить следующие манипуляции:
- вращать регулятор чувствительности канала обнаружения электромагнитного поля по часовой стрелке до загорания красного светодиода на лицевой панели индикатора; после загорания индикатора повернуть регулятор против часовой стрелки до погасания индикатора, а затем еще на 15…20O для долговременной стабильности в работе;
- вращать регулятор чувствительности канала обнаружения электросигналов в телефонной линии по часовой стрелке до загорания синего светодиода на лицевой панели индикатора; после загорания индикатора повернуть регулятор против часовой стрелки до погасания индикатора, а затем еще на 15…20O для долговременной стабильности в работе;
- вращать регулятор чувствительности канала обнаружения электросигналов в проводах электросети по часовой стрелке до загорания красного светодиода на лицевой панели индикатора; после загорания индикатора повернуть регулятор против часовой стрелки до погасания индикатора, а затем еще на 15…20O для долговременной стабильности в работе.
Индикатор готов к работе.
Порядок работы с индикатором
Работа с индикатором сводится к наблюдению за показаниями светодиодных индикаторов:
- мерцание красного светодиода свидетельствует о высокой вероятности появления в помещении работающего GSM-телефона;
- ровное горение красного светодиода свидетельствует о высокой вероятности появления в помещении радиомикрофона или видеопередатчика;
- горение синего светодиода свидетельствует о высокой вероятности наличия в телефонной линии электрических сигналов, наводимых средствами несанкционированного съема информации с телефонной линии;
- горение зеленого светодиода свидетельствует о высокой вероятности наличия в проводах электросети электрических сигналов, наводимых средствами несанкционированного съема информации, использующих электросеть для передачи информации.
Сведения о драгоценных металлах
Широкополосный индикатор электромагнитного поля и электрических сигналов “Редут” в своем составе драгоценных и редкоземельных металлов не содержит.
Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев со дня продажи.
В случае отказа оборудования в течение гарантийного срока владелец имеет право на гарантийный ремонт. При нарушении пломб, механических повреждениях корпуса или органов управления право на гарантию теряется, и ремонт производится за счет владельца.
Дата продажи
“___”_______________________2006 г.
Подпись продавца
_________________________
М. П.
