1. Назначение изделия.
Тепловые завесы «Вентус-9» предназначены для создания теплового барьера из нагретого воздушного потока в дверных проёмах, а также для обогрева помещений.
2. Технические характеристики.
Тип изделия “Вентус-9”
Мощность, кВт 4,5/9
Напряжение, В 380
Производительность, куб. м/ч 1000
Рекомендуемая высота
установки от пола, м 1,8-3,0
Минимальное расстояние
от потолка, м 0,5
Вес, кг 25
Габаритные размеры
(длина, ширина, высота), мм 1090х250х250
3. Устройство и работа.
Тепловая завеса является воздушно-нагревательным устройством. Нагрев воздушного потока, создаваемого вентилятором по всей длине выходного отверстия, осуществляется трубчатыми электронагревателями (ТЭН), которые можно включить на полную или половину номинальной мощности. Возможна работа тепловой завесы в режиме вентилятора, при отключенных ТЭНах. Для отключения завесы при нарушениях теплового режима все устройства оснащены самовозвратными термовыключателями. Для защиты электродвигателя от перегрузки и цепей управления от короткого замыкания электрическая цепь завесы имеет плавкий предохранитель на 2А, который расположен на панели управления.
Режимы работы :
Выключатель зеленого цвета предназначен для включения завесы в режиме вентилятора. Выключатель красного цвета включает нагрев на полную и половину номинальной мощности. Для того, чтобы тепловая завеса работала в режиме половины номинальной мощности необходимо включить красных выключатель в положении «О». Когда красный выключатель находится в положении «I» тепловая завеса работает на полную мощность.
Внимание! По окончании работы, после отключения нагрева (красный выключатель в среднем положении ) необходимо произвести обдув ТЭНов в течение времени не менее 1 мин., для чего перевести синий выключатель в положение "I". По окончании обдува выключить вентилятор.
4. Указания по монтажу.
Тепловая завеса должна подключаться специалистами, имеющими соответствующий допуск по технике безопасности (до 1000 В).
Тепловая завеса закрепляется на стене, над дверным проёмом через крепежные отверстия на задней стенке в соответствии с рекомендациями, указанными в технических характеристиках. Для подключения завесы к электрической сети необходимо снять верхнюю крышку и подсоединить питающий кабель через отверстие в боковой стенке к клеммнику ( рис.3 ). Сечение одной жилы питающего кабеля должно быть не менее 2,5 кв. мм.
5. Требования безопасности.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ:
- включать завесу без заземления;
- включать устройство при снятой верхней крышке;
- накрывать завесу и закрывать входную и выходную решетки;
- допускать попадание влаги и различных частиц и предметов внутрь корпуса;
- использовать завесу снаружи помещения.
6. Техническое обслуживание.
Регулярно производить чистку завесы от пыли, а также проверять, и при необходимости производить подтяжку контактных соединений и заземления.
7. Гарантийные обязательства.
Изготовитель гарантирует нормальную работу тепловой завесы в течении 6 месяцев со дня продажи при условии соблюдения потребителем правил транспортировки, эксплуатации и монтажа. По вопросам гарантийного обслуживания обращаться по месту приобретения.
8. Свидетельство о приёмке.
Тепловая завеса соответствует ТУ и признана годной к эксплуатации. Сертификат № РОСС RU. МЕ67.В03627.
Дата выпуска________________ Дата продажи_________________
Контролёр_________________ Штамп.
ООО “ПКФ ЭЛКОМ” (0

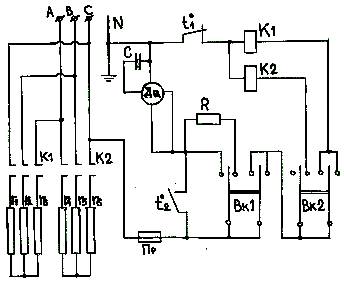

Рис.1 Принципиальная электрическая схема тепловой завесы «Вентус-9»
Дв.-Эл. двигатель АВЕ 052 N=60Вт n=1350 об/мин.;
С- конденсатор МБГЧ 4мКф/630В; R - резистор С 2х62 Ом;
t1,t2- термовыключатель ТКград. С; Пр-вставка плавкая ВП-1 2А;
Вк1- переключатель управления двигателем; Вк2 - переключатель
нагревательного блока; К1,К2- пускатель магнитный ПМЛ 1100;
r1-r6- нагревательный элемент ТЭН 1,5 кВт.
Рис.2 Общий вид тепловой завесы
 |
Переключатель режимов нагрева
Предохранитель
Переключатель режимов вентилятора
Отверстие для подвода питающего кабеля
 |
Рис. 3
фаза С
фаза В
фаза А
 |
Т Е П Л О В А Я З А В Е С А "ВЕНТУС-9"
Руководство по эксплуатации.
М О С К В А, 200__г.
