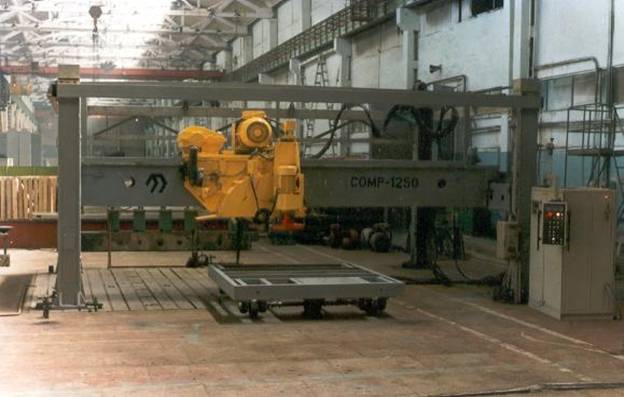

СТАНОК ОРТОГОНАЛЬНЫЙ
МНОГОДИСКОВЫЙ РАСПИЛОВОЧНЫЙ
мод. СОМР-1250
Станок ортогональный, многодисковый, распиловочный модели СОМР-1250 предназначен для распиловки каменных блоков и выпускается в 2-х исполнениях:
- для распиловки блоков горных пород высокой прочности (гранита);
- для распиловки блоков горных пород средней и низкой прочности (мрамора,
известняка и др.)
Станок работает по принципу ортогонального разреза каменного блока, производимого несколькими дисковыми пилами, установленными на двух шпинделях:
- вертикальный шпиндель, несущий одну подрезную пилу;
- горизонтальный шпиндель, несущий один или несколько пильных дисков большого диаметра, что даёт возможность получить в течение одного производственного цикла длинномерные заготовки из камня для последующей их обработки.
Конструкция станка представляет собой четыре вертикальные колоны, несущие две поперечные балки, на которых движется длиннопролетный мост с расположенной на нем подвижной рабочей кареткой с рабочими шпинделями и дисковыми пилами. Данная конструкция является дальнейшим развитием зарекомендовавшей себя во всем мире компоновки ортогональных камнерезных станков. Материал несущих базовых деталей – литейный чугун. Повышенная мощность электродвигателей шпинделей и регулируемый электропривод подач каретки в сочетании с основной силой структурой направляющих и фундаментов обеспечивают высокую виброустойчивость, точность и долговечность работы станка и отличное качество изготовляемой продукции. Управление станком обеспечивает автоматический режим работы с разбивкой по циклам, а в результате чего повышается производительность при распиловке блоков.
Станок комплектуется тележкой для подачи в зону обработки каменных блоков.
1. Максимальные размеры распиливаемого блока, мм (длина, ширина, высота) | 3000х2000х2300 |
2. Количество устанавливаемых дисковых пил, шт. а) для распиловки гранита: вертикальные горизонтальные б) для распиловки мрамора и известняка: вертикальных горизонтальных | 9 1 2 1 |
3. Скорость резания, мм/сек.: гранита мрамора известняка | 25…30 35…45 50…60 |
4. Максимальный диаметр устанавливаемых дисковых пил, мм вертикальных горизонтальных | 1250 400 |
5. Пределы частот вращения дисковых пил, мин. вертикальных горизонтальных | 470-950 |
6. Мощность эл. двигателя привода вращения дисковых пил, не менее, кВт: вертикальных горизонтальных | 75 15 |
7. Пределы рабочих подач каретки, м/мин. | 0…10 |
8. Максимальная скорость перемещения моста, | |
м/мин: в горизонтальном направлении в вертикальном направлении | 1,0 0,18 |
9. Грузоподъемность тележки, т, не менее | 20 |
10. Скорость перемещения тележки, м/мин. | 3…5 |
11. Габаритные размеры станка, мм, не более (длина, ширина, высота) | 8240х7680х5276 |
12. Напряжение и частота сети | 380V; 50Hz |
13. Масса, кг | 20000 |
