ОКПГРУППА Е65
|
|
Содержание
Лист
1 Описание и работа изделия. 4
2 Использование по назначению.. 11
3 Параллельное включение двух аппаратов. 13
4 Техническое обслуживание. 15
5 Текущий ремонт. 16
6 Консервация. 17
7 Транспортирование и хранение. 17
8 Утилизация. 17
9 Габаритные и установочные размеры.. 18
10 Свидетельство о приемке. 19
11 Свидетельство об упаковывании. 20
12 Свидетельство о вводе изделия в эксплуатацию.. 21
13 Гарантии изготовителя (поставщика) 22
14 Сведения о рекламациях. 23
Приложение А (информационное) Бланки гарантийного талона и заявки
на гарантийное обслуживание. 24
Приложение Б (справочное) Установка переключателей реле контроля
напряжения РКН-1-1-15. 26
Настоящее руководство по эксплуатации, совмещенное с паспортом, (в дальнейшем РЭ) распространяется на все варианты исполнения шкафа распределительного постоянного оперативного тока ШРОТ-01-___УХЛ4 (далее по тексту – шкаф). Варианты исполнения шкафа представлены в таблице 1.
РЭ предназначено для ознакомления пользователя с устройством и принципом действия шкафа.
Вид климатического исполнения по ГОСТ 15150 - УХЛ, категория размещения 4.
Шкаф предназначен для эксплуатации в закрытых отапливаемых помещениях, на высоте до 1000 м над уровнем моря.
По габаритным размерам и температурному режиму на поверхности корпуса шкафа может устанавливаться в помещениях с постоянным пребыванием персонала.
К работе с шкафом допускаются лица, изучившие настоящее руководство и прошедшие специальную подготовку по работе с электрооборудованием напряжением до 1000 В.
ВНИМАНИЕ! В ШКАФУ ИСПОЛЬЗУЕТСЯ НАПРЯЖЕНИЕ, ОПАСНОЕ ДЛЯ ЖИЗНИ.
1 Описание и работа изделия
1.1 Назначение изделия
1.1.1 Шкаф предназначен для подключения аккумуляторной батареи и выпрямителей зарядно - подзарядных (типа ВЗПС, АУОТ или аналогичных) к нагрузкам в системах оперативного постоянного тока.
1.1.2 Варианты исполнения шкафа приведены в таблице 1:
Таблица 1
Вариант исполнения шкафа | Выходные | Состав комплекта монтажных частей при совместной работе шкафа с ВЗПС-40(80) |
ШРОТ-01-УХЛ4 | - 12 выходов шины постоянного тока. Четыре группы по три автоматических выключателя с номинальными токами 6А, 10А, 16А и 25А; - выход шины ШМС. | Провод ЕТАВ.685641.шт. Провод ЕТАВ.685611.шт. Жгут ЕТАВ.685621.шт. |
ШРОТ-01-01-УХЛ4 | - 12 выходов шины постоянного тока. Четыре группы по три автоматических выключателя с номинальными токами 6А, 10А, 16А и 25А; - выход шины ШМС; - БАО (4 выхода шины аварийного освещения с номинальными токами 4А). | Провод ЕТАВ.685641.шт. Провод ЕТАВ.685611.шт. Жгут ЕТАВ.685621.шт. |
ШРОТ-01-02-УХЛ4 | - 12 выходов шины постоянного тока. Четыре группы по три автоматических выключателя с номинальными токами 6А, 10А, 16А и 25А; - выход шины ШМС; - нагревательный элемент. | Провод ЕТАВ.685641.шт. Провод ЕТАВ.685611.шт. Жгут ЕТАВ.685621.шт. |
1.2 Технические характеристики
1.2.1 Электрические характеристики шкафа
1.2.1.1 Питание шкафа осуществляется от сети постоянного тока (аккумуляторная батарея и выпрямитель зарядно – подзарядный) напряжением до 250 В.
Шкаф ШРОТ-01-01-УХЛ4 имеет дополнительный ввод питания аварийного освещения - сеть переменного тока напряжением 220 В, частотой 50 Гц.
1.2.1.2 Максимально допустимый, продолжительный, суммарный выходной ток шкафа не более 80А.
1.2.1.3 Максимально допустимый, продолжительный, суммарный выходной ток шины "ШМС" не более 2 А. , частота прерывания от 0,5 до 2 Гц.
1.2.1.4 Габаритные размеры шкафа не более 600х300х880 мм.
1.2.1.5 Масса шкафа не более 40 кг.
1.2.2 Функциональные характеристики шкафа
1.2.2.1 Все варианты исполнения шкафа обеспечивают оперативное подключение/отключение выходных цепей и аккумуляторной батареи от зарядных устройств для вывода зарядных устройств на техническое обслуживание или ремонт. Питание потребителей (выходных цепей) в этом случае производится от аккумуляторной батареи.
1.2.2.2 Все варианты исполнения шкафа обеспечивают возможность оперативного изменения конфигурации системы оперативного постоянного тока при аварийных ситуациях.
1.2.2.3 Все варианты исполнения шкафа обеспечивают автоматический контроль и световую индикацию установленной конфигурации системы оперативного постоянного тока.
1.2.2.4 Все варианты исполнения шкафа обеспечивают защиту от перенапряжения по цепи постоянного тока.
1.2.2.5 Все варианты исполнения шкафа обеспечивают контроль напряжения аккумуляторной батареи в выдачей сигнала типа «сухой контакт» при превышении или снижении напряжения за установленные пределы.
1.2.2.6 Все варианты исполнения шкафа обеспечивают защиту от токов коротких замыканий двухуровневой системой отключающих аппаратов:
на первом уровне предохранители;
на втором уровне автоматические выключатели.
1.2.2.7 Все варианты исполнения шкафа обеспечивают подключение второй секции (шкафа) автоматических выключателей.
1.2.2.8 Шкаф ШРОТ-01-01-УХЛ4 имеет в своем составе блок аварийного освещения (БАО), который обеспечивает возможность бесперебойного питания аварийного освещения от сети переменного тока или от сети постоянного тока при пропадании сети переменного тока на дополнительном вводе.
1.2.2.9 ШРОТ-01-02-УХЛ4 оснащен нагревателем и обеспечивает предварительный нагрев зарядника ВЗПС до температуры включения (+4Сº) при минусовых значениях температуры окружающей среды.
Питание нагревательного элемента осуществляется от основного или резервного вводов сети переменного тока (реализована функция АВР при наличии двух вводов питающей сети).
Блок схемы вариантов исполнений шкафа приведены на рисунках 1 - 3.
Рисунок 1 – Блок схема ШРОТ-01
Рисунок 2 – Блок схема ШРОТ-01-01
Рисунок 3 – Блок схема ШРОТ-01-02
1.2.3 Условия эксплуатации
1.2.3.1 Верхнее рабочее значение температуры окружающего воздуха шкафа при эксплуатации - плюс 35 °С.
1.2.3.2 Нижнее рабочее значение температуры окружающего воздуха шкафа ШРОТ-01, ШРОТ-01-01 при эксплуатации - плюс 1 °С.
1.2.3.3 Нижнее рабочее значение температуры окружающего воздуха шкафа ШРОТ-01-02 при эксплуатации – минус 25 °С.
1.2.3.4 Верхнее предельное рабочее значение температуры окружающего воздуха шкафа при эксплуатации - плюс 40 °С.
1.2.3.5 Верхнее рабочее значение относительной влажности окружающего воздуха шкафа при температуре 25 °С - 80%.
1.2.4 Показатели надежности
1.2.4.1 Средняя наработка на отказ шкафа в режимах и условиях, предусмотренных настоящим руководством, должна быть не менее 100000 часов.
1.2.4.2 Среднее время восстановления шкафа– не более 1 часа.
1.2.4.3 Средний срок службы шкафа – не менее 20 лет при γ = 80%. Ресурс 180000 часов при γ = 80%. Средний срок службы устанавливается с учетом замены отказавших комплектующих изделий и монтажных проводов.
1.3 Комплектность
1.3.1 В комплект поставки шкафа входят:
- шкаф распределительный ШРОТ-01-___-УХЛ4 1 шт.
- ключ шкафа 1 шт.
- «Шкаф распределительный постоянного оперативного тока
ШРОТ-01-__-УХЛ4» Руководство по эксплуатации 1 экз.
- комплект монтажных частей 1 комплект*
- ЗИП в составе:
- плавкая вставка PN000 160А Gg Кат. № 000 4 шт.
- плавкая вставка PV22 125 gG Кат.№ 000 4 шт.
*- поставляется при совместной работе шкафа с ВЗПС.
1.4 Устройство шкафа
1.4.1 Конструкция шкафа обеспечивает одностороннее обслуживание и предусматривает вертикальную установку.
1.4.2 Во всех вариантах исполнения шкафа автоматические выключатели QF1÷QF12 с сигнальными контактами предназначены для подключения потребителей оперативного тока к выходной шине. Имеются 4 группы по три автоматических выключателя с номинальными токами 6А, 10А, 16А и 25А.
Предохранитель-разъединитель SFU1 предназначен для подключения аккумуляторной батареи к шкафу. На клеммы Х3 и Х4 выведен «сухой контакт» состояния предохранителей.
Рубильник QS1 предназначен для подключения выпрямителя зарядно - подзарядного ВЗПС к шкафу.
Межсекционный рубильник QS2 предназначен для подключения второй секции (второго распределительного устройства) к шкафу.

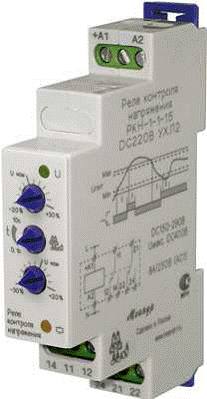

Реле контроля напряжения АБ KV1 осуществляет автономный контроль напряжения АБ и выдает сигнал «Авария АБ», в случае если напряжение находится за пределами установленного на реле диапазона. Выдача сигнала на выводы клеммных колодок Х34 ÷ Х36 (при наличии сигнала: 35-НЗ; 34-НР; 36-ОБЩ).
Датчик тока DT1 измеряет ток заряда-разряда АБ (при подключенном питании к клеммам Х5 «+15В» и Х7 «-15В» и измерителя к клемм Х6).
Диоды VD1, VD2 и предохранитель-разъединитель SFU2 обеспечивают защиту от перенапряжений в цепи = 220В.
Aвтоматический выключатель QF13 типа LPN-DC-2C-2 предназначен для включения ШМС (выход - клеммные колодки X32 "+" и X33 "-").
1.4.2.1 В шкафу ШРОТ-01-01 автоматический выключатель QF14 типа LPN-DC-20C-2 предназначен для подключения БАО через клеммные колодки X39 и X40 к дополнительной входной сети переменного тока 220В, 50 Гц. Автоматический выключатель QF15 типа LPN-DC-20C-2 предназначен для подключения БАО к сети постоянного тока. Автоматические выключатели QF16÷QF19 типа LPN-DC-6C-2 предназначены для подключения через клеммные колодки X41 ÷ X48 потребителей шины аварийного освещения.
1.4.2.2 В шкафу ШРОТ-01-02 через клеммные колодки X39 и X40 датчик температуры ВЗПС управляет нагревателем.
1.4.3 Во всех вариантах исполнения шкафа на двери установлены световые индикаторы состояния автоматических выключателей "QF1" – "QF12", "Сеть =220В" и кнопка "СБРОС".
1.4.4 На двери шкафа ШРОТ-01-01 установлены индикаторы «=220В» и «~220В» для индикации сети БАО, питающей шину аварийного освещения.
1.4.5 Панель светодиодов S1÷S12 предназначена для информирования о состоянии автоматических выключателей QF1÷QF12.
а) при включенном выключателе горит зеленый светодиод;
б) при отключенном выключателе (после его включения) горит красный светодиод;
в) светодиод не горит, если автоматический выключатель не используется.
Индикатор «Сеть =220В» информирует о подключении напряжения к шкафу.
Кнопка «Сброс» предназначена для установки индикации состояния автоматических выключателей после изменения конфигурации.
1.4.6 В нижней части шкафа установлено разборное соединение для подключения защитного заземления.
1.4.7 Автоматические выключатели QF13÷QF19 не имеют световой индикации состояния.
1.4.8 Расположение мест подключения внешних цепей в зависимости от вариантов исполнения приведено на рисунках 4 - 5.
Рисунок 4 - Расположение мест подключения внешних цепей ШРОТ-01, ШРОТ-01-02
Рисунок 5 - Расположение мест подключения внешних цепей ШРОТ-01-01
1.5 Работа изделия
1.5.1 При появлении питающего напряжения плата контроля выключателей включает световые индикаторы "QF1" – "QF12", информируя оператора о состоянии соответствующих автоматических выключателей:
Состояние каждого выключателя отображается индикатором зеленого и красного цвета.
Возможно 3 состояния индикации:
- индикаторы выключены – автоматический выключатель находится в нормально выключенном состоянии (т. е. автоматические выключатели не используются);
- включен индикатор зеленого цвета - автоматический выключатель находится в нормально включенном состоянии;
- включен индикатор красного цвета – произошло либо аварийное, либо оперативное выключение автоматического выключателя.
1.5.2 Оперативное переключение автоматических выключателей может проводиться:
- при первоначальной установке конфигурации системы бесперебойного питания оперативным током;
- при изменении конфигурации системы бесперебойного питания оперативным током в аварийных ситуациях;
- при изменении конфигурации системы бесперебойного питания оперативным током для проведения технического обслуживания или ремонтных работ.
Установка новой конфигурации должна заканчиваться нажатием кнопки «СБРОС».
2 Использование по назначению
2.1 Эксплуатационные ограничения
2.1.1 Не допускается подключение к изделию потребителей, входной ток которых превышает указанные в подразделе 1.4.
2.1.2 Не допускается непосредственного воздействия солнечной радиации.
2.1.3 Окружающая среда не должна быть взрывоопасна, не должна содержать токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
2.1.4 Содержание токонепроводящей пыли в помещении и охлаждающем воздухе должно быть не более 0,7 мг/м3.
2.2 Подготовка изделия к использованию
2.2.1 Меры безопасности при подготовке изделия к использованию
2.2.1.1 При работе с ШРОТ-01 должны быть приняты общие меры предосторожности в полном соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».
2.2.1.2 К работе с ШРОТ-01 допускаются лица, изучившие настоящее руководство и имеющие квалификационную группу допуска по электробезопасности не ниже III.
2.2.2 Порядок подключения шкафа
2.2.2.1 Убедиться в отсутствии повреждений корпуса шкафа, разъемов, автоматических выключателей, клемм подключения, индикаторов, переключателей.
2.2.2.2 Заземлить шкаф.
2.2.2.3 Соблюдая полярность, подключить потребителей (нагрузки) к клеммам Х8 – Х31 в соответствии с рисунком 4.
2.2.2.4 Соблюдая полярность, подключить аккумуляторную батарею к клеммам Х1, Х2.
2.2.2.5 Соблюдая полярность, подключить потребителей шины ШМС к клеммам Х32, Х33.
2.2.2.6 Подключить потребителей шины аварийного освещения к клеммам X41…X48 (для исполнения ШРОТ-01-01).
2.2.2.7 К клеммам X39, X40 подключить сеть переменного тока для питания БАО (для исполнения ШРОТ-01-01).
2.2.2.8 Подключить ВЗПС к шкафу в соответствии с маркировкой проводов. (См. рис. 6, 7).
2.2.2.9 Подключить основное и резервное питание Uпит к клеммам Х37.
2.2.2.10 Подключить внешние информационные сигналы к клеммам Х38.
ШРОТ-01 готов к использованию.
Рисунок 6 - Схема соединений ВЗПС с выходными токами [16, 20, 25, 40]А и ШРОТ-01
* - соединение только для ШРОТ-01-02.
Рисунок 7 - Схема соединений ВЗПС с выходными токами [46, 80]А и ШРОТ-01
* - соединение только для ШРОТ-01-02.
3 Параллельное включение двух аппаратов
3.1.1 При использовании двух аккумуляторных батарей, подключенных к каждому аппарату через соответствующие распределительные шкафы (см. рисунок 8), необходимо при проведении технического обслуживания соблюдать следующий регламент.
3.1.1.1 Последовательность операций при выведении ВЗПС на техническое обслуживание:
- отключить рубильник QS1 ШКАФ1 (отключение ВЗПС от шины постоянного тока, аппарат выключается и проводится техническое обслуживание);
- включить рубильник секционный QS2 1-го и 2-го шкафов (объединение секций отходящих фидеров);
- отключить предохранитель-разъединитель SFU1 ШКАФ1 (отключение АБ от шины питания постоянным током).
Рисунок 8 - Схема параллельного соединения двух ВЗПС с ШРОТ-01 и двух АБ.
3.1.1.2 После завершения технического обслуживания ВЗПС подключение должно производиться в следующей последовательности:
- включить предохранитель-разъединитель SFU1 (подключение АБ1 к шине);
- зарядить АБ1 до напряжения АБ2 (выравнивание напряжений на двух АБ для предотвращения броска тока в объединенных секциях);
- измерить напряжение Uаб АБ1;
- включить ВЗПС1 и установить на нем уставку равную Uаб АБ (для предотвращения броска тока при подключении АБ к ВЗПС1);
- включить рубильник QS1 (подключение выхода «Выпрямитель» ВЗПС1 к шине питания постоянным током);
- выключить рубильники секционные 1-го и 2-го шкафов (разъединение секций).
3.1.2 Последовательность операций при выведении ВЗПС2 на техническое обслуживание аналогична п. п.3.1.1.1-3.1.1.2.
3.2.1 При использовании одной аккумуляторной батареи, подключенной к двум аппаратам через соответствующие распределительные шкафы (см. рисунок 9), необходимо при проведении технического обслуживания соблюдать следующий регламент.
3.2.1.1 Последовательность операций при выведении ВЗПС1 на техническое обслуживание:
- включить предохранитель-разъединитель SFU1 ШКАФ1 (подключение АБ к шине постоянного тока в обход ВЗПС1);
- отключить рубильник QS1 ШКАФ1 (отключение ВЗПС1 от шины постоянного тока, аппарат выключается и проводится техническое обслуживание).
Рисунок 9 - Схема параллельного соединения двух ВЗПС с ШРОТ и АБ
3.2.1.2 После завершения технического обслуживания ВЗПС1 подключение должно производиться в следующей последовательности:
- измерить напряжение Uаб;
- включить ВЗПС1 и установить на нем уставку равную Uаб;
- включить предохранитель-разъединитель SFU1 ШКАФ1(подключение АБ к ВЗПС1).
3.2.2 Последовательность операций при выведении ВЗПС2 на техническое обслуживание аналогична п. п.3.2.1
4 Техническое обслуживание
4.1 Техническое обслуживание изделия
4.1.1 Техническое обслуживание следует проводить не реже одного раза в три года. Первое техническое обслуживание следует проводить по истечении гарантийного срока эксплуатации.
Техническое обслуживание следует проводить при полностью снятом напряжении.
4.2 Порядок технического обслуживания
4.2.1 Провести внешний осмотр шкафа, убедиться в целостности и исправности конструкции.
4.2.2 Провести внутренний осмотр шкафа.
Провести осмотр клеммных колодок, предохранителей и автоматических выключателей. Места подключения проводов не должны иметь следы коррозии, или потемнения, характерного при прослабленном контакте.
Провести осмотр соединительных проводов, проводов ввода, вывода. Изоляция проводов не должна иметь повреждений и следов оплавления. При необходимости контакты зачистить и протереть спиртом.
Троекратным переключением проверить механизм включения автоматических выключателей. Переключения должны происходить четко, с устойчивой фиксацией.
5 Текущий ремонт
5.1 Общие указания
5.1.1 К ремонту допускаются лица, имеющие квалификационную группу по технике безопасности не ниже III и прошедшие техническую подготовку в центре обучения изготовителя. При необходимости к ремонту могут привлекаться специалисты изготовителя.
5.2 Меры безопасности
5.2.1 Во время ремонта должны быть приняты общие меры предосторожности в полном соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».
6 Консервация
6.1 Консервация соответствует варианту защиты ВЗ-10 по ГОСТ 9.014-78.
6.1.2 По окончании гарантийного срока хранения, (для длительного хранения после эксплуатации) необходимо произвести переконсервацию (консервацию) по варианту защиты ВЗ-10 в соответствии с ГОСТ 9.014-78 для выбранного срока хранения.
7 Транспортирование и хранение
7.1 Транспортирование
7.1.1 Транспортирование шкафа должно осуществляться только в упаковке изготовителя.
7.1.2 Условия транспортирования – 5 по ГОСТ 15150:
- температура воздействия – от минус 50 до плюс 50 °С;
- верхнее значение относительной влажности воздуха – 100% при температуре 25 °С.
7.1.3 Срок транспортирования не должен превышать 1 месяц.
7.1.4 При размещении шкафа на грузовых автомашинах или в железнодорожных вагонах необходимо закрепить их так, чтобы исключить возможность их перемещения.
7.1.5 При перевозке открытым транспортом ящики должны быть защищены от воздействия атмосферных осадков.
7.1.6 При перевозке водным транспортом ящики должны быть размещены в трюме.
7.1.7 Указания предупредительной маркировки должны выполняться на всех этапах следования изделий по пути от грузоотправителя до грузополучателя.
7.1.8 Число перегрузок при транспортировании – не более 4.
7.2 Хранение
7.2.1 Условия хранения – 5 по ГОСТ 15150:
- температура воздействия – от минус 50 до плюс 50 °С;
- верхнее значение относительной влажности воздуха – 100% при температуре
25 °С.
7.2.2 Шкаф, в транспортной таре изготовителя, может храниться под навесом в макроклиматических районах с умеренным и холодным климатом.
8 Утилизация
8.1 Утилизацию шкафа следует проводить в порядке, принятом у потребителя для объектов, не содержащих экологически опасных материалов.
9 Габаритные и установочные размеры
Габаритные и установочные размеры ШРОТ-01, ШРОТ-01-02.
Габаритные и установочные размеры ШРОТ-01-01.
10 Свидетельство о приемке
Шкаф распределительный ШРОТ-01-___-УХЛ4 заводской номер ___________ изготовлен и принят в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией и признан годным для эксплуатации.
Начальник ОТК
МП_______________ ___________________
(личная подпись) (расшифровка подписи)
_______________
(год, месяц, число)
11 Свидетельство об упаковывании
Шкаф распределительный ШРОТ-01-___-УХЛ4 заводской номер ______________ упакован «Электра» согласно требованиям, предусмотренным в действующей технической документации.
_________________ ______________ ___________________
(должность) (личная подпись) (расшифровка подписи)
____________________
(год, месяц, число)
12 Свидетельство о вводе изделия в эксплуатацию
Шкаф распределительный ШРОТ-01-___-УХЛ4 заводской номер__________ введен в эксплуатацию___________________________________________________
дата ввода в эксплуатацию (число, месяц, год)
Ответственный за эксплуатацию изделия
_____________ ____________________
(подпись) (расшифровка подписи)
13 Гарантии изготовителя (поставщика)
13.1 Предприятие-изготовитель гарантирует соответствие изделия требованиям конструкторской документации при соблюдении потребителем правил и условий транспортирования, хранения, монтажа и эксплуатации.
13.2 Гарантийный срок эксплуатации установлен 36 месяцев со дня ввода изделия в эксплуатацию, но не более 42 месяцев от даты поставки потребителю.
13.3 Гарантийные обязательства при эксплуатации наступают при условии проведения пуско-наладочных работ специалистами «Электра» либо специалистами авторизованных сервисных организаций, а также заполнения и отправки заявки на постановку на гарантийное обслуживание.
Бланки гарантийного талона и заявки на гарантийное обслуживание приведены в приложении А.
14 Сведения о рекламациях
14.1 При отказе в работе или неисправности изделия в период гарантийного срока эксплуатации потребителем должен быть составлен акт по установленной форме о необходимости ремонта и отправки изделия предприятию-изготовителю или вызова его представителя по адресу: 141981 г. Дубна Московская обл." href="/text/category/moskovskaya_obl_/" rel="bookmark">Московской области, ул. Приборостроителей,. Телефон, +7 -(49621)
14.2 Все предъявленные рекламации регистрируются в таблице 2
Таблица 2
Дата возникновения отказа | Краткое описание причины отказа | Меры, принятые по устранению отказа | Примечание |
Приложение А
(информационное)
Бланки гарантийного талона и заявки
на гарантийное обслуживание
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ (линия отреза) _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Гарантийный талон
на шкаф распределительный постоянного оперативного тока
ШРОТ-01-___-УХЛ4, серийный №_____
«Электра»
Московская область
Тел/факс +-79
E-mail : *****@
1. Наименование предприятия, эксплуатирующего изделие_____________________________________________________________ _____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
2. Реквизиты предприятия: почтовый адрес, факс________________________________________________________________________ ______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
3. Контактное лицо _______________________________________ тел./факс ______________________________________________________
e-mail ________________________________________________________________________________________________________________________
4. Дата ввода аппарата в эксплуатацию (согласно «Акта ввода в эксплуатацию», либо другого документа, подтверждающего данный факт)__________________________________________________________________________________________ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
5. Требования к персоналу производителя, необходимые для допуска и производства гарантийного ремонта _____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
6. Маршрут следования к объекту ________________________________________________________________________________________ _____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
7. Причина неисправности ________________________________________________________________________________________________ ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
«Электра»
Московская область
г. Дубна, ул. Приборостроителей ,д.2
Тел/факс +-79
E-mail : *****@
Заявка
на постановку на гарантийное обслуживание
шкафа распределительного постоянного оперативного тока
ШРОТ-01-___-УХЛ4, серийный №__________
1. Наименование предприятия, эксплуатирующего изделие ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
2. Реквизиты предприятия: почтовый адрес, факс ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
3. Контактное лицо ________________________________ тел./факс _____________________ e-mail __________________________________________
4. Требования к персоналу производителя, необходимые для допуска и производства гарантийного ремонта ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
5. Маршрут следования к объекту ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
6. Прочие ___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Приложение Б
(справочное)
Установка переключателей реле контроля
напряжения РКН-1-1-15
1
 |
|
2
3
4
 |
5
1 – индикатор включения питания
2 – регулировка порога на превышение напряжения -20…+30%
3 – регулировка задержки срабатывания 0,1 … 10 с
4 – регулировка порога на принижение напряжения -30…+20%
5 – индикатор включения реле
Лист регистрации изменений | |||||||||
Изм. | Номера листов (страниц) | Всего листов (страниц) в документе | Номер документа | Входящий № сопроводи- тельного документа и дата | Подп. | Дата | |||
изме- ненных | заме- ненных | новых | анну- лиро- ванных | ||||||
