I1ср. Wосн. = I2ср. (W/1 + Wдоп.1 ) = I3ср. (W//1 + Wдоп.2 )
где W/1 - число витков дифференциальной обмотки W 1, к которым последовательно должна быть подключена уравнительная обмотка W3, с числом витков Wдоп.1;
W"1 -число витков дифференциальной обмотки W1, к которым последовательно должна быть подключена уравнительная обмотка W3 с числом витков Wdan2 ,.
Номера отводов обмоток W1, W2, и W3 определяются по приведенным ниже данным.
Число витков обмотки W2, соответствующее отводам
Отвод W2 | Н2 | 5 | К2 |
Wдоп.1, витков | 0 | 1 | 3 |
Число витков обмотки Wf соответствующее отводам
Отвод W3 | Н3 | 6 | КЗ |
Wдоп.2, витков | 0 | 1 | 3 |
При заданной величине тока срабатывания I, и выбранном числе витков обмотки W1 трансреактора определяют необходимую уставку реле по относительному току срабатывания по формуле
при уставке по коэффициенту кратности К= 1.
Если полученное значение I*ср. превышает 1,2, то уставку по К необходимо принять равной 2 и по приведенной формуле рассчитать требуемую уставку по I*ср. с округлением до ближайшего значения уставки по шкале реле.
Проверка характеристик реле
Рекомендуется сначала провести общую проверку функционирования и настроить реле на рабочей уставке. В случае, если реле имеет погрешность выше нормы, проверяют реле по узлам.
Рабочие уставки выставляются на реле в следующем порядке:
Гибкие проводники, идущие от зажимов 8, 10, 12 цоколя реле, присоединить на лицевой плате трансреактора TAV1 к выбранным отводам обмоток W1, W2, W3. Поставить в нужное положение перемычки между обмотками W1-W2 и W1-W3.
На лицевой табличке реле установить переключатель SВ1 в положение, соответствующее требуемой уставке по К. Выдвинутое положение штока и вертикальное расположение шлица соответствуют уставке К=1. Для получения К=2 необходимо шток переключателя утопить и зафиксировать поворотом по часовой стрелке в горизонтальном положении.
На лицевой табличке реле установить перемычку ХВ1 в одно из гнезд XS1-XS5, соответствующее выбранному значению относительного тока срабатывания.
Обозначение перемычек | XS1 | XS2 | XS3 | XS4 | XS5 |
Относительный ток срабатывания | 0,4 | 0,5 | 0,65 | 0,9 | 1,2 |
Порядок проверки реле на рабочей уставке
Подают оперативное напряжение постоянного тока 220 В на зажимы 14, 16 цоколя реле (плюс - на зажим 14). Ток от внешнего источника переменного тока подводят к зажиму 6 и к одному из зажимов (8, 10 или 12) реле. Плавно увеличивают ток до срабатывания. Срабатывание фиксируют по замыканию контакта выходного реле.
Определяют относительную основную погрешность реле по току срабатывания, пользуясь формулой
где Iср - среднее из трех измерений тока срабатывания на выбранной уставке, А;
Iср. расч. - значение тока срабатывания, А, рассчитанное по формуле
где W - число витков, обтекаемых входным током;
КIср. - расчетные параметры реле.
Относительная предельная основная погрешность не должна превышать ±10 %.
Плавная регулировка уставок реле для всех положений переключателя уставок XS-XB делается с помощью подстроечного резистора R4. Следует использовать подрегулировку для более точной настройки на рабочую уставку. При проверке нужно следить за синусоидальностью тока проверочного источника.
Поэлементная проверка реле производится в случае обнаружения неисправностей или при получении основной погрешности больше 10 %.
Необходимо иметь в виду, что в заводском описании реле сказано: «Реле не является ремонтопригодным в части печатной платы, поэтому при отказе элементов печатной платы реле должно быть заменено на исправное...»
Поиск неисправностей следует производить в следующей последовательности.
проверить наличие оперативного напряжения;
выставить минимальные уставки по току срабатывания I*ср. и коэффициенту К. Зри этом вынуть из гнезда переключатель ХВ и перевести шлиц переключателя К в вертикальное положение;
замерить напряжение между контрольными точками при отсутствии тока на входе реле и при подаче номинального тока, при этом напряжения должны находиться в пределах, указанных в табл. 13.
Таблица 13
Потенциалы в контрольных точках схемы реле, В
Ток на входе реле | ХР1-ХР5 | ХР2-ХР5 | XP4(-Uпит.) | XS1* (+Uпит.)* |
Iвх=0 Iвх. = Iном | 0 +(0,45-0,55) | ±0,015 -(0,4-0,6) | - (12,8-17,2) - (12,8-17,2) | +(12,8-17,2) +(12,8-17,2) |
* Для подключения к плюсу источника питания использовать гнездо XS1, расположенное на лицевой плате реле
Проверить формы напряжений на ХР1 и ХР2 при поданном токе. Напряжение на ХР1 должно иметь форму выпрямленного синусоидального напряжения. Напряжению на ХР2 соответствует пульсация порядка 30 %
В случае необходимости проверку частотной характеристики фильтра произвести в следующем порядке: подавая между точками ХР1 и ХР5 синусоидальное напряжение регулируемой частоты Uвх. и измеряя напряжение Uвых на ХР2, снять частотную характеристику. Значение Uвх при этом должно находиться в пределах от 1 до 2 В.
При необходимости измерения времени элемента задержки на срабатывание
следует проверять выдержку времени совместно с выходным реле путем подачи
минуса питания (ХР4) в точку ХРЗ. Затем нужно измерить собственное время срабатывания выходного реле путем подачи минуса питания на конец обмотки реле,
соединенный с точкой 3 платы.
Необходимость в проверке исполнительного органа появляется только тогда, когда реле дает отказ в срабатывании и имеется уверенность в готовности к работе схемы реле от входа до точки ХР6. Следует проверить и, если надо, настроить электромеханическое выходное реле.
Для обеспечения доступа к контактам выходного реле можно освободить (разогнуть) крепление печатной платы и отвести плату в сторону. Зазор между контактами реле должен быть не менее 0,8 мм. Совместный ход контактов - 0,4-0,5 мм. Регулировка контактов производится изменением изгиба упорных пластин. Измерять напряжение срабатывания выходного реле следует при отсутствии тока на входе устройства, соединив минус питания (входной зажим 16) с точкой 3 печатной платы, меняя напряжение на входных зажимахНапряжение срабатывания не должно превышать 60 В.
Глава 4. Реле напряжения обратной последовательности РСН13-1
Общая характеристика
Реле статическое напряжения РСН13-1 предназначено для использования в схемах релейной защиты в качестве органа, реагирующего на напряжение обратной последовательности при возникновении несимметричных коротких замыканий. Реле может быть использовано также для сигнализации при появлении напряжения обратной последовательности в электрических сетях.
Реле напряжения прямой последовательности РСН13-2 в отличие от рассматриваемого реле имеет фильтр напряжения прямой последовательности.
Контролируемая величина - трехфазное линейное напряжение 100 В. Номинальная частота 50 или 60 Гц,
Оперативное напряжение постоянное, 220 В. Допустимо изменение оперативного напряжения от 176 до 242 В; а также наличие в напряжении постоянного тока пульсаций Частотой 100 Гц с амплитудой до 6 % среднего значения.
Диапазон регулирования уставок от 6 до 24,6 В (линейных напряжений обратной последовательности); регулировка дискретная с минимальной ступенью 0,6 В. Коэффициент возврата не менее 0,95. Основная погрешность реле не выше 7,5 %.
Потребляемая мощность по цепи контроля 0,8 В-А на фазу. Потребляемая мощность оперативных цепей в номинальном режиме не более 7 Вт.
Длительно допустимое контролируемое напряжение 110 В в режимах как прямой, так и обратной последовательности, а также при обрыве одной из фаз цепи напряжения
Реле имеет один замыкающий и один размыкающий контакты. Длительно допустимый ток контактов 2,5 А.
Реле не срабатывает при снятии, при подаче и при кратковременном, до 50 мс, исчезновении контролируемого напряжения (при асимметрии на его входе до 0,85 от уставки), при условии, что напряжения всех фаз исчезают и появляются одновременно. Размер цоколя реле 152x81 мм, высота - 181 мм, масса реле - 1,2 кг
Принцип действия и устройство
Принципиальная схема реле РСН13-1 приведена на рис. 26.
Реле PCН13-1 содержит следующие основные узлы: блок питания, фильтр напряжения обратной последовательности, реагирующий орган, исполнительный орган. Блок питания обеспечивает стабилизированным напряжением ±15 В реагирующий орган и нестабилизированным постоянным напряжением исполнительный орган. Он содержит балластные резисторы стабилизатора R25, R26, стабилитроны VD6, VD7, обеспечивающие стабильные напряжения ±15 В, фильтрующие импульсные, перенапряжения сети оперативного тока, конденсаторы С7, С8, С9, диод VD8 для предупреждения подачи напряжения обратной полярности на схему реле, варистор RV1 для защиты от перенапряжений.
Фильтр напряжений обратной последовательности (ФНОП) содержит конденсаторы С1, С2, резисторы Rl, R2, R3, R4. На выходе ФНОП включен трансформатор TVl, натруженный на резистор R5.
При прямом чередовании фаз и правильной настройке ФНОПа, если измеряемое напряжение полностью симметрично, на выходе ФНОПа имеется небольшое по величине напряжение небаланса (UR5 менее 1 В), определяемое дрейфом по частоте и неточностью настройки резисторов ФНОПа. Условия точной настройки ФНОПа определяются выражением
где R1+R2 и R3+R4 - суммы сопротивлений резисторов в плечах АВ и ВС фильтра;
ХС1 ХС2 - емкостные сопротивления в плечах фильтра.
Поясняющие векторные диаграммы представлены на рис.27.
Реагирующий орган содержит два операционных усилителя DA1, DA2, включенных по схемам двухвходовых компараторов, делитель напряжения R15-R16 и делитель напряжения R19, R21. Первый из компараторов задает уставку срабатывания1 реле, а второй совместно с времязадающей цепью R17 - R18 - VD3 - VD2 - С 5 сглаживает пульсаций сигнала, подаваемого на исполнительный орган.
Пока на выходе ФНОПа напряжение равно напряжению небаланса, на выходе DA1 удерживается напряжение положительного насыщения, а на выходе DA2 отрицательного насыщения. При этом выходное реле находится в положении до срабатывания.
При превышении на выходе ФНОПа напряжением обратной последовательности порога сра6атывания реагирующего органа на выходе DA1 появляются импульсы отрицательного насыщения. Потенциал на конденсаторе С5 достигает порога срабатывания DA2 и не снижается значительно вследствие действия времязадающей цепи R17 - R18 - VD3 - VD2 - С5. На выходе DA2 при этом появляется устойчивое напряжение положительного насыщения, вызывающее срабатывание исполнительного органа, состоящего из делителя напряжения R22, R23, ключа VT1, демпфирующего диода VD4, подпорного диода VD5 и электромеханического реле К1
Проверка электрических характеристик peлe
Схема для проверки приведена на рис.28.
С помощью кнопочных переключателей SB1-SB5 выставляют заданную уставку по напряжению обратной последовательности. При этом сумма чисел N на шкале реле, шлицы переключателей которых находятся в горизонтальном положении, определяется выражением
N = Uуст. – Uмин.,
где Uусm - заданное линейное напряжение уставки, В;
Uмин - наряжение минимальной уставки, равное 6 В.
Оперативное напряжение постоянного тока 220 В подводится к выводам реле 20 (+),Переменное однофазное напряжение поочередно подается на выводы реле 12-и 16-11 Причем вывoд третьей фазы должен быть соединен с одним из выводов, на которые подается напряжение (имитация двухфазного КЗ). При этом составляющая линейного напряжения обратной последовательности в V3 раз меньше однофазного напряжения; подводимого к реле.
Производится измерение напряжения срабатывания и возврата при всех трех сочетаниях замкнувшихся фаз. Если напряжение срабатывания реле соответствует уставке, набранной кнопочными переключателями, а расхождение значений напряжения срабатывания на равных фазах не превышает 2%, то реле считается исправным и может быть введено в эксплуатацию.
Если приведенные условия не выполняются, то производится поэлементная проверка реле и в первую очередь фильтра напряжения обратной последовательности.
Вместо автотрансформаторов можно использовать потенциометры, любой регулируемый источник трехфазного напряжения (фазорегулятор, трехфазный ЛАТР), но при этом нужно предварительно убедиться, что асимметрия линейных напряжений этого источника не превышает 1В. На реле подается симметричная система напряжении прямой последовательности номинальной величины 100 В. Проверка симметрии напряжений производится вольтметром.
Совместной регулировкой резисторов R1 и R3 сводится к минимуму напряжение небаланса, которое измеряется между точками ХР1 и ХР5. Напряжение небаланса не нормируется, но оно влияет на точность работы всего устройства. Частота в сети во время настройки не должна колебаться более чем на 0,1 Гц, иначе оптимальная настройка ФНОПа невозможна.
Для проверки реагирующего органа (после настройки фильтра) нужно отключить напряжение и поменять подключение двух фаз к реле. Затем подать переменное и оперативное напряжения и, постепенно увеличивая первое из них, довести реле до срабатывания. Линейные напряжения при этом должны равняться уставке. Если отличие превышает допустимое значение, то нужно, меняя настройку реле резистором R15, добиться удовлетворительной точности срабатывания реле на рабочей уставке.
При этом рекомендуется проверить потенциалы в контрольных точках (табл. 14).
Таблица 14
Потенциалы в контрольных точках схемы реле относительно точки ХР4, В
Контрольные точки схемы | Положение реле | |
до срабатывания | после срабатывания | |
ХР2 | 28-32 | 28-32 |
ХРЗ ХР5 | 0,5-3,0 14-16 | 28-32 14-16 |
Вывод 7 | 90-150 | 0,5-2,5 |
выходного | ||
реле |
Необходимость в проверке исполнительного органа возникает при сомнении в eго исправности, например, если реле дает отказ и срабатывании при любой асимметрии напряжений, при исправном ФНОПе и реагирующем органе. Следует проверить и при необходимости настроить электромеханическое выходное реле. Для обеспечения доступа к контактам выходного реле можно освободить крепление печатной платы и отвести плату в сторону. Проверяются зазоры размыкающих и замыкающих контактов, которые должны быть не менее 0,8 мм. Регулировка зазоров производится изменением изгиба упорных пластин. Напряжение срабатывания выходного реле не должно превышать 60 В.
Глава 5. Реле направления мощности РCM13
Общая характеристика
Реле статическое мощности РСМ13 предназначено для использования в устройствах релейной защиты и автоматики в качестве органа, реагирующего на величину и направление мощности.
Номинальный ток реле РСМ13А. Номинальный ток реле РСМ13-18-5 А. Номинальное напряжение - 100 В. Напряжение оперативное постоянное - 220 В, допустимая пульсация 6 %. Угол максимальной чувствительности - 0±5°. Номинальная частота 50 или 60 Гц.
Коэффициент возврата не более 1,2 при использовании реле в качестве минимального и не менее 0,85 - в качестве максимального.
Диапазон изменения уставок: для реле РСМ13-11 - oт 2 до 100 Вт, для реле РСМ13-18 - от 10 до 500 Вт.
Ступень дискретного изменения уставок: для реле РСМ13Вт - для реле РСМ13Вт.
Основная погрешность по мощности срабатывания при угле максимальной чувствительности не более ±5 % уставки по мощности.
Время срабатывания реле не более 0,1 с.
Зона работы реле в каждую сторону от угла максимальной чувствительности ±85 °.
Потребляемая мощность по цепи тока 0,9 В-А, по цепи напряжения 1,2 В-А, по цепи оперативного напряжения 20 Вт.
Реле в течение 1 с выдерживает ток до 30-кратного значения от номинальной величины
Реле имеет один замыкающий и один размыкающий контакты. Отключающая способность контактов:
- на постоянном токе при напряжении от 24 до 250 В - 30 Вт (до 1 А);
- на переменном токе - 250 В-А (до 2 А), ток при включении - до 5 А на время до 10 с.
Реле не срабатывает при снятии и подаче и при кратковременном исчезновении оперативного напряжения длительностью до 50 мс.
Размер цоколя реле 152x146 мм, высота - 181 мм.) масса реле - 1,6 кг.
Принцип действия и устройство

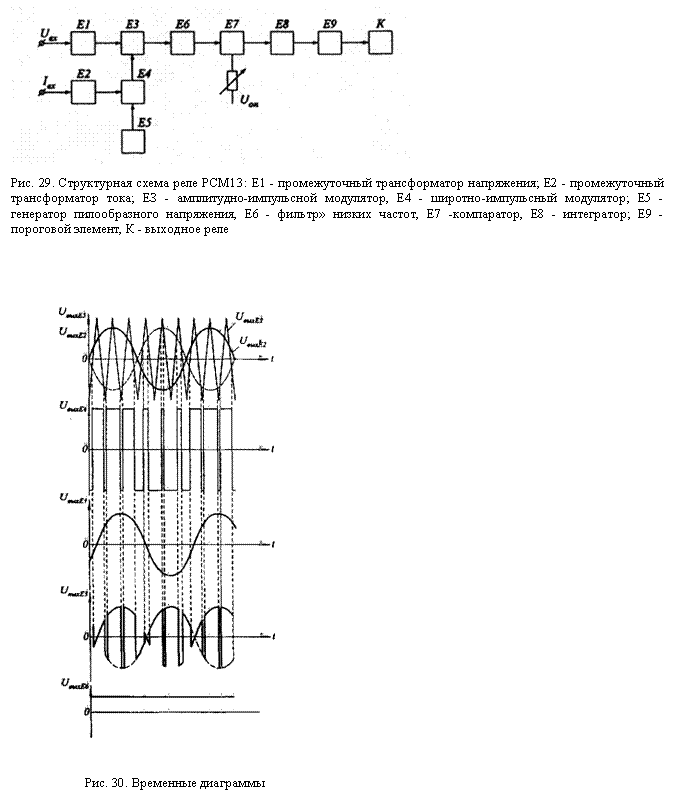

Структурная схема реле приведена на рис.29.
Элементы Е1 и Е2 преобразуют входные напряжение и ток реле в пропорциональные им напряжения. Элементы ЕЗ и Е6 образуют время-импульсный умножитель аналоговых сигналов. Временные диаграммы напряжений умножителя приведены на рис.30. Напряжение с вывода элемента Е2 подается на один вход широтно-импульсного модулятора (ШИМ) Е4. На другой вход ШИМ подается пилообразное напряжение генератора Е5. Частота этого напряжения значительно превышает частоту входного тока реле. На выходе ШИМ образуются прямоугольные импульсы, длительность которых пропорциональна мгновенному значению входного тока реле. На один вход амплитудно-импульсного модулятора (АИМ) ЕЗ поступает напряжение с выхода ШИМ. На другой вход АИМ поступает напряжение с выхода элемента Е1. На выходе АИМ формируется импульсное напряжение, длительность импульсов которого равна длительности импульсом ШИМ, т. е. мгновенному току на входе реле, а амплитуда пропорциональна мгновенному значению входного напряжения. Таким образом, площадь каждого импульса АИМ пропорциональна мгновенному значению полной мощности на входе реле. Число импульсов в единицу времени постоянно. Постоянная составляющая такого напряжения пропорциональна величине активной мощности на входе реле. Эта постоянная составляющая выделяется фильтром низких частот (ФНЧ) Е6. Выходной сигнал ФНЧ сравнивается с опорным напряжением компаратором Е7. Компаратор выполнен таким образом, что в момент равенства мощности на зажимах реле заданной уставке выходной сигнал компаратора представляет собой последовательность импульсов, длительность которых равна длительности пауз между ними. На выходе компаратора стоит интегратор Е8 , в условиях равенства длительностей пауз и импульсов Е8 находится в равновесии При превышении длительностей пауз Е8 имеет на выходе некоторую полярность при превышении длительностей импульсов эта полярность меняется на противоположную. Далее расположен пороговый элемент Е9 и электромеханическое реле К, которое срабатывает при одной полярности на выходе Е8 и возвращается при другой его полярности.
Принципиальная схема реле приведена на рис.31. Напряжение сети подведено к зажимам реле 13, 15. Ток сети подведен к зажимам реле 10, 12. Оперативное напряжение соответственно подается к зажимам 19 (+) иНапряжение, пропорциональное току на входе реле, снимается с резистора R3 и через резисторы R6, R7 подается ни компаратор ШИМ DA2. Туда же через R9 подается напряжение генератора пилообразного напряжения, состоящего из нуль-органа DA4 и интегратора DA6. Нуль-орган DA4 симметрируется относительно нуля резистором R16. Глубина модуляции ШИМ (определяющая границу линейности по току реле и одновременно коэффициент реле по мощности) регулируется резистором R6. На выходе DA2 формируются импульсы, длительность которых пропорциональна мгновенному току реле. Диоды VD1 и VD2 предназначены для защиты токового входа от перенапряжений.
Напряжение, пропорциональное напряжению на входе реле, подается на АИМ мимо диодов защиты VD3, VD4, через резистор R4, корректор фазы СЗ, R2, R5, пропорционально-интегральный усилитель DA1, исправляющие угловую погрешность реле и корректирующие угол максимальной чувствительности (резистором R2).
АИМ представляет собою разнополярные ключи VT1, VT2, которые управляются от ШИМ через резисторы R13, RIO, R12. Через ключ VT2 коммутируется инвертированное на DA3 напряжение с DA1. Подстроечный резистор R13 позволяет регулировать длительности фронтов переключения ключей и тем самым компенсировать небаланс каналов АИМ разной полярности. Ключи АИМ работают непосредственно на ФНЧ.
ФНЧ представляет собой активный фильтр с многоконтурной обратной связью и состоит из усилителя DА5, резисторов R22, R24, R26, конденсаторов С7, С9. Балансировка DA5 производится подстроечным резистором R32 и позволяет скомпенсировать небаланс по постоянной составляющей всего канала преобразования ШИМ-АИМ. Параметры ФНЧ выбраны такими, что его собственный переходный процесс носит апериодический характер. ФНЧ далеко не полностью сглаживает кривую измеренной мощности, он только снижает высокие гармоники, возникшие в результате импульсных преобразований. Выходной сигнала ФНЧ состоит из постоянной и переменой составляющих, причем доля постоянной составляющей тем выше, чем ближе угол между током и напряжением, подводимыми к реле, к углу максимальной чувствительности.
Измерительная часть реле представляет собой последовательно включенное одновходовой компаратор, интегратор и пороговый элемент. Такое исполнение измерительной части позволяет уменьшить зависимость мощности срабатывания реле от угла между током и напряжением, подводимыми к реле.
Компаратор, сравнивающий выходной сигнал ФНЧ с заданный порогом, выполнен на операционном усилителе DA7, резисторах R21, R25, R30, R31, R33-R37. Чувствительность компаратора, определяющая уставку реле, ступенчато изменяется с помощью переключателей SB1-SВ6.
Интегратор состоит из операционного усилителя DA8, резистора R38 и конденсатора Сl4. Полярность выходного напряжения интегратора зависит от соотношения длительностей импульсов и пауз выходного сигнала компаратора. Интегратор находится в равновесии при их равенстве, что соответствует равенству уставки и постоянной составляющей сигнал ФНЧ. При малейшем превышении над уставной происходит выход интегратора на насыщение срабатывания, срабатывает пороговой элемент, состоящий из транзистора VT3, резисторов R39, R41, диода VD10 и стабилитрона VD7. Срабатывает реле К.
Получение необходимого коэффициента возврата обеспечивается специальной цепочкой VD2-R42, с помощью которой изменяется уровень уставки на компараторе после открытия транзистора VT3.
Питание реле мощности осуществляется от параметрического стабилизатора напряжения, выполненного на стабилизаторах VD8, VD9, резисторах R40, R43, R45, R46 и на конденсаторах Cl5, С16. Резисторы R43, R46 ограничивают также ток через обмотку реле К. Диод VD11 ограничивает перенапряжения на транзисторе VT3. Диод VD13 предупреждает повреждения при неверной полярности оперативного напряжения. Варистор RV1 и конденсатор С17 защищают схему от высокочастотных помех и перенапряжений. Для исключения ложной работы реле при подаче и перерывах питания предусмотрена цепь из резисторов R27, R28, диода VD6 и конденсатора С10, временно блокирующая при подаче питания после перерыва вход 2 усилителя DA5.
Проверка электрических характеристик реле
Cxeмa для проверки реле приведена на рис.32. Переменное напряжение подается на выводы 13-15, ток на выводы 10-12. Плюс постоянного напряжения подается на зажим 19. Постоянное напряжение должно быть регулируемым в диапазоне 175-240 В.
В зависимости от того, в качестве минимального или в качестве максимального предназначено работать реле, соответственно проводится и его проверка.
Реле минимальной мощности проверяется из исходного состояния большой нагрузки - ток равен номинальному; реле максимальной мощности - из состояния минимальной нагрузки. Минимальное и максимальное исполнения имеют небольшое различие в номинале резистора R42 и. как следствие, в коэффициентах возврата.
Выставляется рабочая уставка реле. Для этого расчетным путем определяются переключатели, которые должны быть в выступающем положении исходя из формулы
где Uуст - сумма чисел (вольт) на шкале уставок, шлицы переключателей которых и горизонтальном положении, В;
Руст - заданная уставка, В-А;
I - условное напряжение, соответствующее минимальной уставке реле;
Iном. - номинальный ток реле, А.
Измеряют параметры срабатывания и возврата реле на рабочей уставке, eсли необходимо, то ycтавка дополнительно регулируется с помощью сопротивления R6.
Определяет коэффициент возврата, обращая внимание на отсутствие дребезга при переключениях контактов реле.
Измерения повторяются при пониженном до 176 В и повышенном до 240 В оперативном напряжении.
Если в результате проверки выявлены отклонения от паспортных данных, то необходимо провести поэлементную проверку реле.
На реле подаются переменное напряжение, ток и оперативное напряжение. Проверяют временные диаграммы узлов реле. Проверяют напряжения в контрольных точках, приведенные в табл. 15.
Проверка, ШИМ. Проверяют работу генератора пилообразного напряжения на резисторе R9 со стороны DA6. Балансировки напряжения производится с помощью резистора R16. Затем проверяют эпюру напряжения на выходе DA2. Регулировать работу ШИМ можно, изменяя величину R6. При этом меняется глубина модуляции ШИM и коэффициент передачи по каналу измерения тока, однако меняются и уставки реле.
Таблица 15
Потенциалы в контрольных точках схемы реле относительно точки ХР4, В
Режимы реле | Точка ХР1 | Точка ХР2 | Точка ХР3 | Точка ХР4 | Точка ХР5 | Точка ХР6 |
Uвх = 0 Iвх = 0 | 0 | 0 | - (10 – 17)* + (10 – 17)** | - (10 – 17)* + (10 – 17)** | + (12,8 – 17,2) | - (12,8 – 17,2) |
Uвх = 100В Iвх = 0,21Iном j = 0 | + 0,2* - 0,2* | По рис. 29 для выхода Е3 | - (10 – 17)* + (10 – 17)** | - (10 – 17)* + (10 – 17)** | + (12,8 – 17,2) | - (12,8 – 17,2) |
* Для реле, предназначенных к использованию в качестве минимального.
** Для реле, предназначенных к использованию в качестве максимального.
Проверка АИМ. Проверяют напряжение на выходе АИМ (точка ХР2), Предельные величины положительных и отрицательных импульсов этого напряжения должны быть равны. Балансировка в некоторых пределах возможна путем изменений сопротивления R13. С помощью R2 корректируется величина угла максимальной чувствительности реле.
Проверка ФНЧ. Проверяют напряжение на выходе ФНЧ (точка XP1), постоянная составляющая при любой мощности должна выглядеть на экране осциллоскопа сглаженной. Пульсации могут быть заметны при емкостном входе осциллоскопа и большем усилении.
Проверка исполнительного органа проверяют и при необходимости настраивают электромеханическое выходное реле
Для обеспечения доступа к контактам выходного реле можно освободить крепление печатной платы и отвести плату в сторону.
Следует проверить зазоры размыкающих и замыкающих контактов, которые должны быть не менее 0,8 мм. Совместный ход - 0,4-0,6 мм. Регулировка зазоров производится изменением изгиба упорных пластин.
Измеряют напряжение срабатывания реле (подав на измерительный вход напряжение больше уставки) между точками 4 и 7 печатной платы, изменяя напряжение на входных зажимах реле 19-21. Напряжение срабатывания реле К не должно превышать 60 В. Напряжение возврата не нормируется, но должно превышать нулевое значение.
При исправном реле, если, тем не менее, оно не управляется от схемы исполнительного органа, следует проверить исправность триода VT3 и диодов VD7, VD10, VDll, VDl2.
|
