УСТАНОВКА КАМЕРЫ ЗАДНЕГО ВИДА В CHEVROLET LACETTI УНИВЕРСАЛ
И так, господа автолюбители, начинаем устанавливать видеокамеру заднего вида.

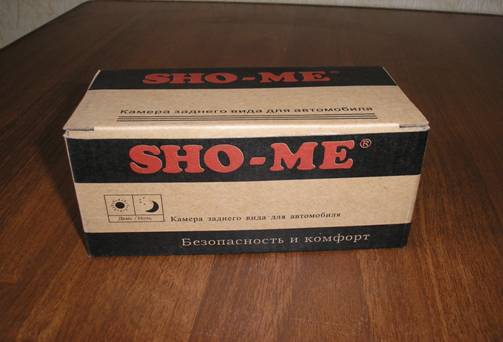

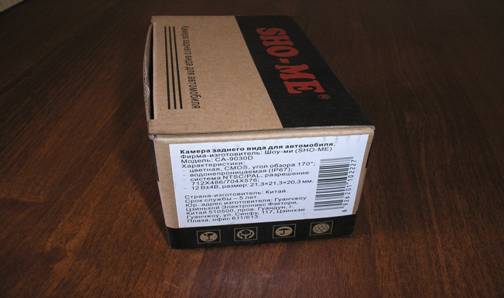

Проштудировав множество предложений в сети интернет, выбор пал на эту камеру:
Фото
Фото

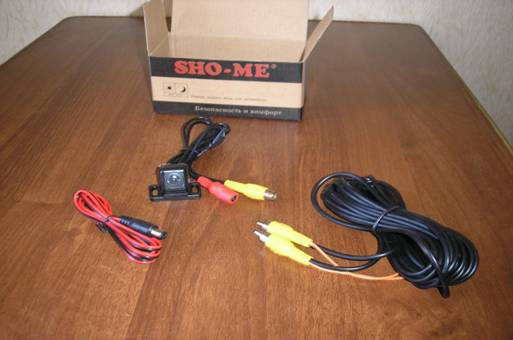

Получаем вот такой комплект для установки:
Фото

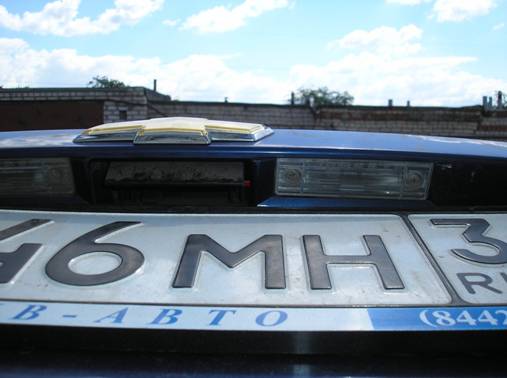

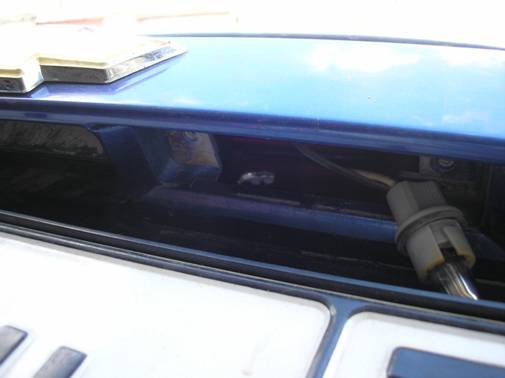

Будем ставить под номерной знак в плафон освещения номерного знака:
Фото
ВНИМАНИЕ: ВСЕ РАБОТЫ ПРОВОДЯТСЯ С ОТКЛЮЧЕННОЙ КЛЕММОЙ АКБ

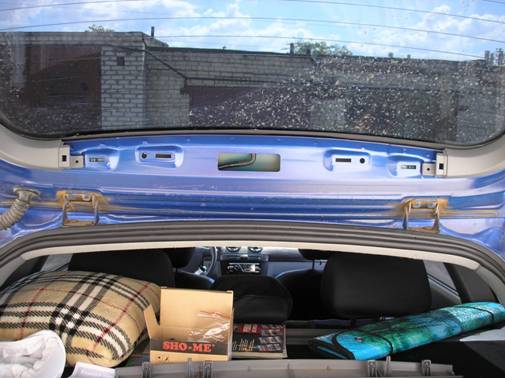

Снимаем обшивку задней двери, там ничего сложного нет, снимаем также правый ( мне показалось там будет лучше), кому левый на ваше усмотрение, плафон освещения заднего номерного знака и наблюдаем, что КЗВ не так то просто установить…. Если не повозиться. Но трудности нас не пугают, так как процесс уже начался и хотелось по быстрей всё закончить, берём дрель, сверлим небольшое отверстие и после аккуратно увеличиваем его в диаметре, для того чтобы прошли в это отверстие разъёмы подключения от КЗВ, вот что получается:
Фото
Фото
Фото
Фото
Фото

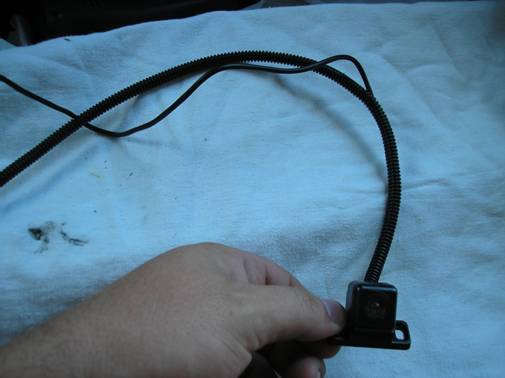

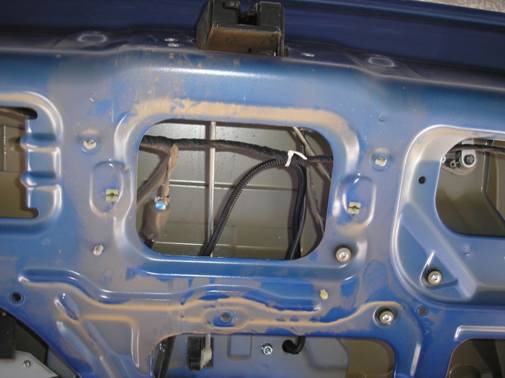

Далее берём гофру ( я брал 8-ку) и убираем все провода туда
Фото
Да, вот ещё не менее важный электро-приборчик, без которого ни как не обойтись:
Фото

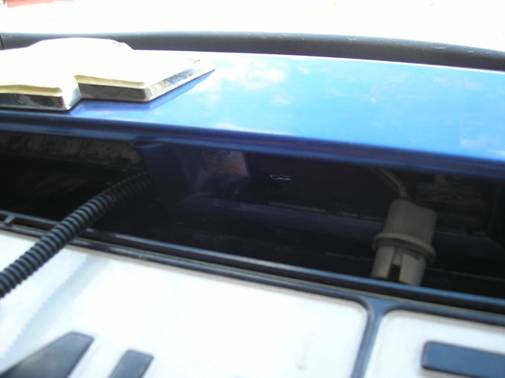

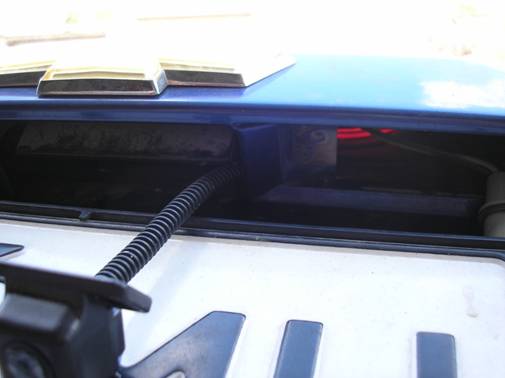

После укладки проводов в гофру, заводим провода в отверстие рядом с ручкой открывания задней двери, далее в просверленное нами отверстие:
Фото
Фото
Фото
Саму камеру сажаем на клей «Момент» к плафону освещения и сажаем на саморез крепления плафона (второй саморез не рискнул вкручивать), вот так:
Фото
Далее прокладываем провода по проводке автомобиля, крепим хомутиками, так надёжнее.
Фото

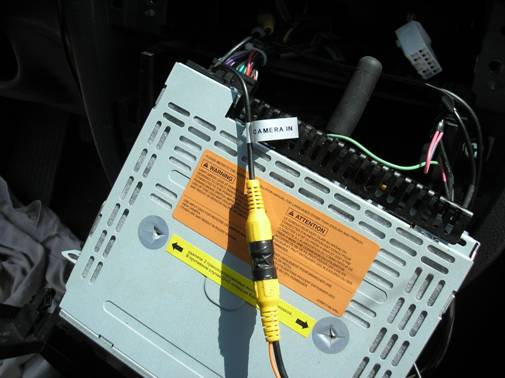

Подсоединяем к проводам подключения к магнитоле или к монитору( в моём случае к магнитоле)
ВНИМАНИЕ: ВСЕ РАБОТЫ ПРОВОДЯТСЯ С ОТКЛЮЧЕННОЙ КЛЕММОЙ АКБ
Фото

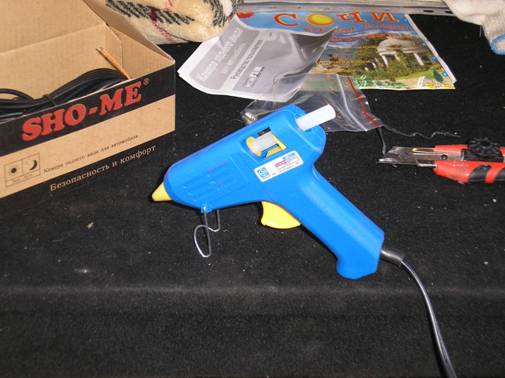

А вот и тот самый прибор, с помощью которого делаем изоляцию от проникновения воды и от перетирания проводов:
Фото
Фото

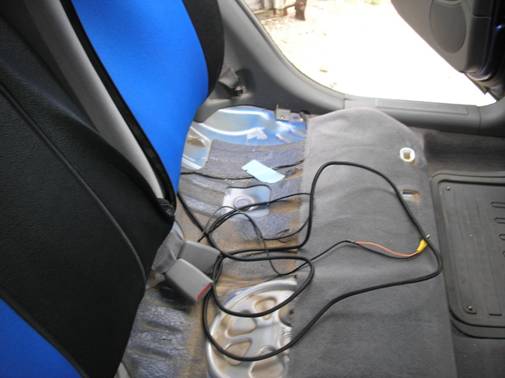

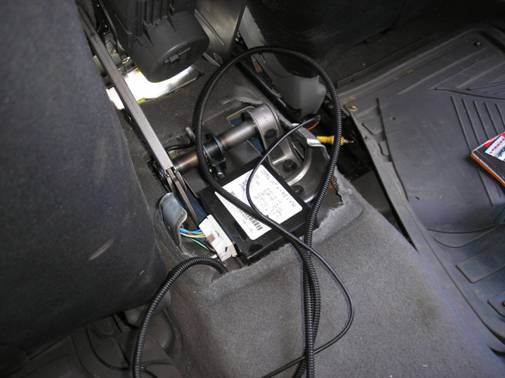

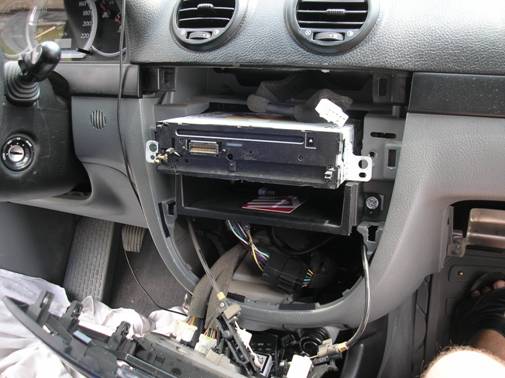

Ведём провод под задним сидением, под обшивку, и центральной консолью для подключения к магнитоле
Фото
Фото
Фото
Фото
ВНИМАНИЕ: ВСЕ РАБОТЫ ПРОВОДЯТСЯ С ОТКЛЮЧЕННОЙ КЛЕММОЙ АКБ

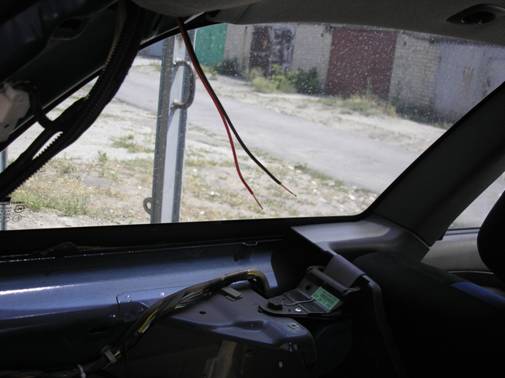

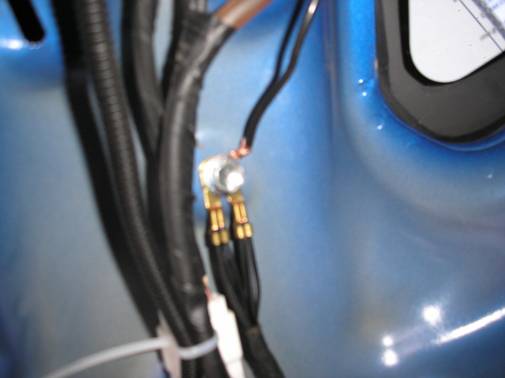

Далее подключаем питание камеры: минус ( черный провод) сажаем на корпус, крепим на болт массы расположенный на левой задней стойке;
Фото
Фото
Фото
Плюс сажаем на провод заднего хода ( на фото он моём пальце)
Фото
Примерно так всё выглядит после подключения
Фото
Чуть не забыл: оранжевый проводок, который торчит из видео провода, нужно тоже подключать на провод заднего хода.

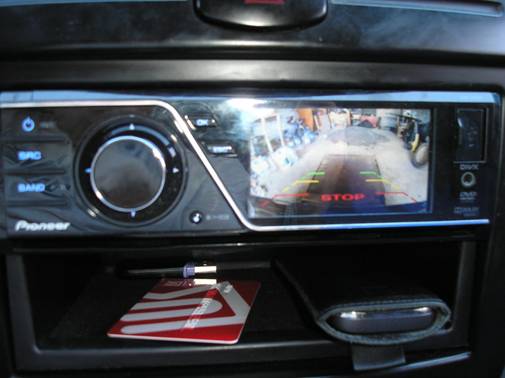

Всё подключено, проверяем несколько раз всю проводку, ставим клемму обратно и наслаждаемся своей работой.
Фото
Время ушло примерно часа 3,5 - забыл засечь;
Цена вопроса – стоимость самой камеры, на вкус и цвет как говорится, и несколько литров пива;
Желаю всем удачи!!!
