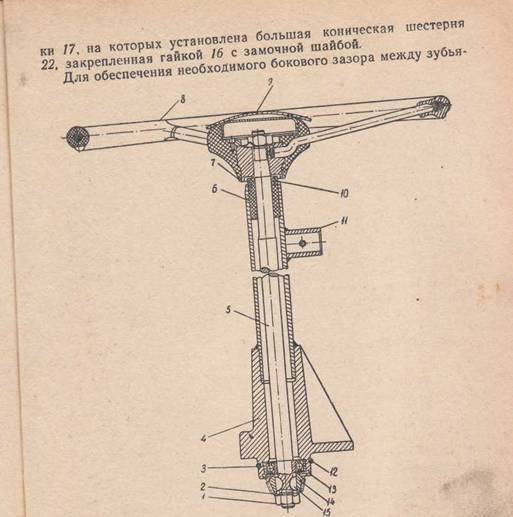

Рис. 53. Рулевая колонка:

1—гайка; 2 — стопорная шайба; 3 — подшипник; 4 — кронштейн с трубой; 5 — вал рулевого управления; 6 — втулка опорная вала; 7 — металлический каркас; 8 — колесо рулевого управления; 9 — колпак; 10 — кольцо войлоч­ное; // — корпус кнопки сигнала; 12 — кольцо резиновое; 13 — стопорное кольио; 14 — коническая шестерня; 15 — шпонка сегментная

ми шестерне под фланец колонки на плоскость бруса устанав­ливаются регулировочные прокладки, а на валике 24 — регули­ровочные кольца 23. Коническая шестерня 24 находится в по­стоянном зацеплении с сектором 18, установленным на шлицах

5*
