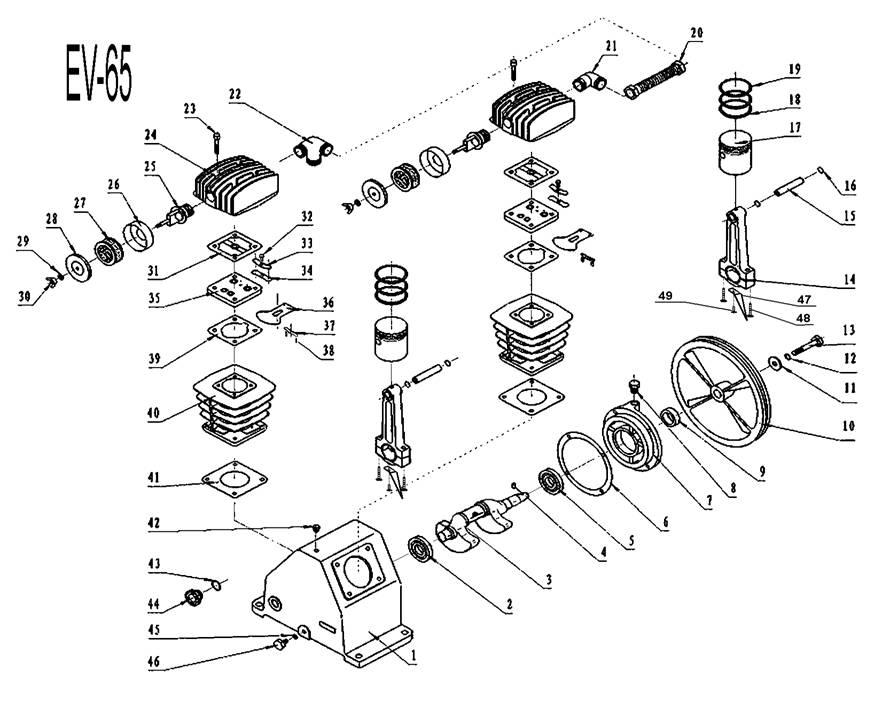

Узел насоса EV-65
Код | Позиция в деталировке | Наименование |
EV65-1 | 01 | Картер |
EV65-2 | 02 | Задний подшипник |
EV65-3 | 03 | Коленвал |
EV65-4 | 04 | Шпонка |
EV65-5 | 05 | Передний подшипник |
EV65-6 | 06 | Прокладка передней крышки |
EV65-7 | 07 | Передняя крышка подшипника |
EV65-8 | 08 | Сапун |
EV65-9 | 09 | Сальник |
EV65-10 | 10 | Шкив |
EV65-11 | 11 | Шайба |
EV65-12 | 12 | Граверная шайба |
EV65-13 | 13 | Болт |
EV65-14 | 14 | Шатун |
EV65-15 | 15 | Палец поршневой |
EV65-16 | 16 | Кольцо стопорное |
EV65-17 | 17 | Поршень |
EV65-18 | 18 | Кольцо компрессионное |
EV65-19 | 19 | Маслосъёмное кольцо |
EV65-20 | 20 | Труба выпускная |
EV65-21 | 21 | Угольник (L) |
EV65-22 | 22 | Угольник (Т) |
EV65-23 | 23 | Болт |
EV65-24 | 24 | Головка цилиндра |
EV65-25 | 25 | Крепление воздушного фильтра |
EV65-26 | 26 | Корпус воздушного фильтра |
EV65-27 | 27 | Фильтрующий элемент |
EV65-28 | 28 | Крышка воздушного фильтра |
EV65-29 | 29 | Шайба |
EV65-30 | 30 | Болт |
EV65-31 | 31 | Прокладка головки цилиндра |
EV65-32 | 32 | Болт |
EV65-33 | 33 | Ограничитель выпускной |
EV65-34 | 34 | Пластина выпускная |
EV65-35 | 35 | Клапанная плита |
EV65-36 | 36 | Пластина впускная |
EV65-37 | 37 | Ограничитель впускной |
EV65-38 | 38 | Шпонка |
EV65-39 | 39 | Прокладка клапанной плиты |
EV65-40 | 40 | Цилиндр |
EV65-41 | 41 | Прокладка цилиндр-картер |
EV65-42 | 42 | Пробка залива масла |
EV65-45 | 43 | Манжета маслоуказателя |
EV65-44 | 44 | Стекло маслоуказателя |
EV65-45 | 45 | Прокладка |
EV65-46 | 46 | Болт слива масла |
EV65-47 | 47 | Маслоразбрызгиватель |
EV65-48 | 48 | Болт шатуна |
EV65-49 | 49 | Болт маслоразбрызгивателя |
