КОТЕЛ ВОДОГРЕЙНЫЙ «Ермак – 14»

1. ОБЩИЕ УКАЗАНИЯ

Вы приобрели котел «Ермак-14», разработчиком которого является .

Это простая и надежная отопительная установка для обеспечения теплом небольших строений, работающая практически на любом виде местного топлива, исключая газ и жидкое топливо, и не потребляющая электрической энергии. Площадь, отапливаемая котлом «Ермак-14»: жилая - от 80 до 450 кв. м; производственная, складская, гаражная - до 1000 кв. м. Возможна параллельная работа 2-х-З-х котлов на общую тепловую сеть.

Однако, при всей простоте котла, Вам следует выпол­нять определенные требования к его установке и эксплу­атации, чтобы обеспечить его эффективную работу, Вашу личную безопасность и сохранность Вашего имущества.

1.1. До установки на место котел «Ермак-14» должен храниться в сухом, закрытом помещении в заводской упа­ковке со всеми установленными на нем заглушками и пробками, снимать которые до установки котла не следует.

1.2. Перед установкой котла ознакомьтесь с настоя­щим «Руководством» и соотнесите его с фактическими условиями установки и эксплуатации.

1.3. Проверьте соответствие намеченного места уста­новки котла техническим условиям; определите, будете ли Вы использовать существующий газоход или смонти­руете отдельную дымовую трубу.

Иными словами, чтобы вся система надежно и безо­пасно работала, разработку проекта установки и его исполнение должны быть поручены специалистам знакомым с этими работами.

1.4. Монтаж и последующую эксплуатацию котла ве­дите с учетом всех требований настоящего «Руководст­ва» и «Типовых правил пожарной безопасности для жи­лых домов».

1.5. Следует иметь в виду, что конструкция котла по­стоянно совершенствуется, вследствие чего конструктив­ные решения отдельных узлов могут незначительно от­личаться от данного описания.

2. НАЗНАЧЕНИЕ КОТЛА

2.1. Котел «Ермак-14» предназначен для отопления и горячего водоснабжения жилых и административных зданий, теплиц, гаражей, складов, производственных помещений и т. п. сооружений, оборудованных система­ми водяного отопления непрерывного действия с естест­венной циркуляцией воды, без насоса.

2.2. Конструктивные особенности котла позволяют в зависимости от вида топлива и необходимой интенсив­ности нагрева помещений обеспечить его 8-12-часовую непрерывную работу без дозаправки топливом, что явля­ется его существенным преимуществом. Отсутствие в процессе работы открытых дверок топки и зольника де­лают его безопасным в пожарном отношении, а тепловая изоляция корпуса котла - безопасным от ожогов для детей и взрослых.

2.3. Котел «Ермак-14» предназначен для работы на сортированном каменном угле калорийностью ккал/кг при зольности не выше 15%, а также на торфобрикетах или деревянной чурке.

Однако, в зависимости от условий, могут быть исполь­зованы и другие, местные, виды топлива - жмых, струж­ка, опилки и т. п. При этом, надо иметь в виду, что в зависимости от ка­лорийности топлива и тяги производительность котла мо­жет несколько отличаться от расчетной, а также может изменяться периодичность загрузки топлива и чистки котла.

3. ТЕХНИЧЕСКИЕ ДАННЫЕ

Тепло производительность в зависимости от вида топлива, min

ккал/час,

КВТ

18000

21

Теплоноситель

—

вода 70-95° С

Основные виды топлива

- торфобрикет - уголь - дрова

Размер куска угля

мм

50-60

Зольность топлива

%

не более 1 5

Влажность топлива

%

не более 10

Водяная емкость котла

м3

0,06

Максимальная загрузка топливом

м3

0,07

Масса котла (без воды и топлива)

кг

300

Рабочее давление в котле

атм

не более 2,0

Водогрейный котел «Ермак-14» соответствует ТУ , ГОСТ .

4. КОМПЛЕКТНОСТЬ

Котел поставляется в деревянной обрешетке, увязан­ным под ней в упаковочную бумагу.

Комплект поставки:

№пп

Наименование

№ чертежа или ГОСТ

Кол-во штук

1.

Котел водогрейный <Ермак-14»

ЭТП 78.026.00.00АСБ

1

2.

бак-расширитель

ЭТП 78.009.02.00 СБ

1

З

термометр с держателем

ТУ.0006-90

1

4.

транспортировочный рым-болтм-10

ГОСТ

2

5.

руководство по эксплуа­тации и паспорт

ЭТП 78.026.00.00 А-РЭ

1

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1. При установке котла на сгораемый пол под кот­лом, перед его фронтом на 500 мм необходимо положить стальной лист толщиной не менее 0,5 мм по асбестовому картону или войлоку, пропитанному глинистым раство­ром!

5.2. Расстояние от боковой поверхности котла до стен помещения должно быть не менее 0,5 м, а перед фронтом не менее 1,25 м.

5.3. Необходимо обратить особое внимание на место прохода газохода или дымовой трубы через стены и по­толки помещения, обеспечив необходимую защиту этих конструкций от перегрева, а само место соединения котла с газоходом тщательно уплотнить.

5.4. Учитывая конструктивные особенности котла и нетрадиционную систему горения топлива, категоричес­ки запрещается перекрывать шибер газохода уходящих газов во избежание отравления окисью углерода.

5.5. Песочный затвор топливника заполнять только хо­рошо просеянным и прокаленным речным песком.

НЕ нашли? Не то? Что вы ищете?

5.6. Не допускается закипание воды в котле. Темпе­ратура воды на выходе не должна превышать 95°С.

5.7. Следует периодически проверять заполнение сис­темы водой, следя за ее уровнем по переливу из расши­рительного бачка.

5.8. Не применять для растопки котла легко воспламе­няющиеся жидкости.

5.9. При остановке котла зимой на длительное время воду из системы отопления следует слить, используя для этой цели специальный сливной штуцер, установку кото­рого необходимо предусмотреть перед котлом на обрат­ной трубе отопительной системы.

5.10. Котел «Ермак» пожаробезопасен, поскольку имеют асбестовую изоляцию по наружному диаметру цилиндра и эксплуатируются при постоянно закрытых дверках зольника. Котел не требует дополнительной об­муровки и сразу после установки готов к работе.

6. УСТРОЙСТВО КОТЛА

Котел «Ермак-14» (рис.1) представляет собой сварную конструкцию цилиндрической формы. Его основными частыми являются:

1. Корпус с водяной рубашкой, покрытый слоем теп­ловой изоляции, оборудованный термометром и топоч­ной дверцей для розжига котла и удаления шлака.

2. Топливник, представляющий собой вертикальную трубу для загрузки топлива, совмещенную с кольцевым устройством для подачи воздуха в зону горения и не до­ходящую до колосниковой решетки на 150-200 мм. Верхняя часть топливника оснащена четырьмя регули­руемыми отверстиями для подачи воздуха в кольцевой канал, а загрузочный бункер перекрывается съемной крышкой с песочным затвором.

3. Зольник, расположенный ниже колосниковой ре­шетки и являющийся продолжением корпуса котла.

7. УСТАНОВКА КОТЛА

7.1. При размещении котла в помещении необходимо выполнить требования, изложенные в разделе 5.

7.2. Для создания достаточной тяги дымовая труба должна быть высотой не менее 7 м от уровня колосниковой решетки, а сам котел расположен в нижней части помещения или в подвале.

7.3. Сечение кирпичного газохода должно быть не менее 250x125 мм, а металлическая труба должна иметь внутренний диаметр не менее 150 мм.

7.4. Трубы не должны иметь сужений, щелей и трещин.

7.5. Сочленение дымоотводящего патрубка с дымовой трубой должно быть плотным.

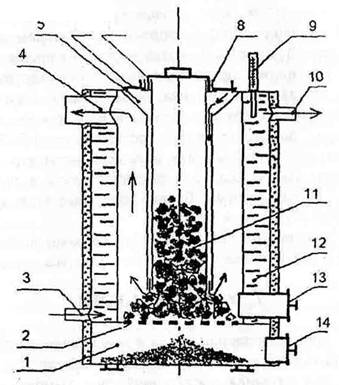

Рис. 1. Котел «Ермак – 14»

1 - зольник; 2 - колосниковая решетка; 3 - патрубок
входа воды; 4 - патрубок выхода дымовых газов;
5 - камера входа воздуха; 6 - воздушная заслонка;
7 - крышка, 8 - песочный затвор; 9 - термометр;
10 - патрубок выхода горячей воды; 11 - топливник;
12 - водяная рубашка; 13 - дверца для розжига котла и
удаления шлака; 14 - дверца зольника.

7.6. В нижней части дымовой трубы необходимо пре­дусмотреть закрывающееся отверстие для периодичес­кой чистки от сажи.

7.7. Расширительный бак располагается над котлом (рис.2) в верхней точке помещения и соединяется с кот­лом и системой водяного отопления без запорно-регулирующей арматуры. При монтаже патрубок горячей воды котла должен быть соединен трубой с верхним патруб­ком бака-расширителя.

7.8. Особое внимание должно быть уделено правиль­ности устройства и качеству монтажа всей отопительной системы. Для этого нужно проследить, чтобы все гори­зонтальные трубы имели уклон 2-3 мм/м, позволяющий удалять воздух через расширительный бак и слив воды из системы при ее остановках, для чего в нижней точке, желательно, у котла, предусмотреть установку сливного вентиля.

7.9. При монтаже держателя термометра во избежа­ние течи воды необходимо обеспечить плотность резь­бового соединения между держателем и корпусом котла.

Все работы по монтажу системы необходимо пору­чить квалифицированной бригаде, знакомой с её устрой­ством. Помните, что только правильно смонтированная система обеспечит надежную работу котла.

8. РАБОТА КОТЛА

8.1. Котел является отопительным агрегатом непре­рывного действия при периодической загрузке топлива.

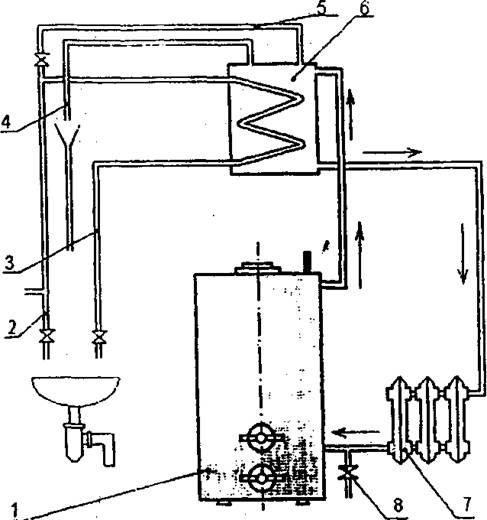

Рис.2. Схема монтажа котла «Ермак-14»

1 - котел «Ермак-14»; 2 - водопровод; 3 - тёплая вода; 4 - перелив; 5 - линия подпитки; 6 - расширительный бак с змеевиком; 7 - радиаторы отопления; 8 — дренаж

Достигается это тем, что топливо из центральной тру­бы топливника непрерывно поступает в зону горения, образующуюся по кольцу колосниковой решетки между топливником и стенкой котла. Топливо, по мере выго­рания, постепенно опускается под собственным весом в зону горения, что и обеспечивает длительный режим без дозагрузки топлива и без постоянного наблюдения человеком.

Воздух к очагу горения поступает по кольцевому за­зору, образованному вокруг трубы топливника специаль­ным кожухом-цилиндром.

Интенсивность горения топлива, а, следовательно, и производительность котла, регулируется четырьмя за­слонками, расположенными в верхней части котла, через которые воздух поступает в кольцевой зазор и далее - в зону горения. Дутье в зону горения осуществляется за счет естественной тяги дымовой трубы сверху вниз. При этом воздух предварительно подогревается, что повыша­ет КПД агрегата.

Специальная конструкция нижней части кольцевого топливника позволяет равномерно распределить воздух, по зоне горения.

8.2. Горячие дымовые газы из очага горения поднимаются вверх по газоходу к выходному патрубку, омывая при этом внутреннюю стенку котла и нагревая воду, про­ходящую через котел.

8.3. Нагретая вода из котла поднимается в расширительный бак и из него поступает в систему отопления к нагревательным приборам.

8.4. Охлажденная в нагревательных приборах вода возвращается в котел, замыкая контур естественной цир­куляции водяного отопления.

8.5. В расширительном баке смонтирован змеевик на­грева воды для разбора на хозяйственные нужды. Нагрев происходит за счет тепла воды, циркулирующей в систе­ме водяного отопления (рис.2). Змеевик горячей воды должен подсоединяться к системе водопровода и не иметь общих точек с системой теплового обогрева.

8.6. Растопка котла производится через дверцу топки сухими дровами при полностью заполненной водой системе и при закрытых воздушных заслонках.

Когда вся колосниковая решетка будет покрыта слоем горящих углей толщиной в несколько сантиметров, про­изводится загрузка порции основного топлива через верх­ний бункер (8-10 кг топлива).

Убедившись, что основное топливо хорошо разгоре­лось, что происходит через 15-20 минут, топливный узел загружают полностью, дверцы топки и зольника закры­вают и переводят котел на длительный режим работы.

8.7. При этом регулирование подачи воздуха произ­водится при помощи 4-х подвижных заслонок в верхней части котла.

8.8. Чтобы не нарушать работу системы отопления, разбор горячей воды на хозяйственные нужды следует производить с перерывами (примерно 2 литра в минуту) с интервалом 10-15 минут.

8.9. Котлы «Ермак» не требуют электропитания, не имеют систем автоматики и движущихся или вращающихся частей, что значительно упрощает режим эксплуа­тации и требования к эксплуатационному персоналу.

8.10. В зоне горения нет открытого огня и допол­нительно происходит дожигание горючих газов, сводя к минимуму вредные выбросы.

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9.1. Котел и вся отопительная система до включения в работу должны быть тщательно осмотрены и проверены на плотность, а возникшие течи устранены.

9.2. Такой осмотр системы, а также ремонт выявлен­ных повреждений должны производится ежегодно.

Кроме плотности котла и системы, при этих осмотрах проверяются:

- плотность закрытия дверок;

- исправность колосниковых решеток;

- исправность арматуры;

- окраска.

9.3. Наполнение системы водой перед началом работы производится через расширительный бак и продолжается до прекращения выхода воздуха и появления воды через переливную трубу.

9.4. Наличие воды в системе проверяется системати­чески путем подпитки бака-расширителя до появления воды из переливной трубы.

9.5. При длительных остановках системы в зимнее время, во избежание размораживания труб и отопитель­ных приборов вода из неё должна быть слита.

9.6. По окончании отопительного сезона, во избежа­ние коррозии металла, котел и систему оставляют заполненными водой, а сам котел отключается от газохода и на нем закрываются все дверцы и отверстия.

9.7. Топливо, предназначенное для сжигания, хранят в сухом, закрытом помещении; уголь и торфобрикеты сор­тируют.

9.8. Желательно, чтобы за работой установки следил постоянный человек,,. знакомый с настоящей инструк­цией.

10. ОРИЕНТИРОВОЧНЫЕ ДАННЫЕ ДЛЯ

ОПРЕДЕЛЕНИЯ НЕОБХОДИМОЙ ПОВЕРХНОСТИ

РАДИАТОРОВ ОТОПЛЕНИЯ

Для ориентировочного определения необходимой по­верхности отопительных радиаторов можно использовать данные теплотехнической характеристики котла «Ермак-14»:

- номинальная производительность-21 квт, 18000ккал/ч

- обеспечиваемость теплом жилой площади (для средней полосы) - до 450 кв. м;

- ориентировочная потребность нагревательных секций типа М-140 (отопительных радиаторовштук;

- ориентировочная потребность нагревательных секций других конструкций, с поверхностью нагрева не менее 35 кв. м.

Расчет системы и выбор отопительных приборов должен проводиться соответствующими специалистами с учетом высоты отапливаемого помещения и теплопотерь через стены, потолки и окна здания.

11. ТРЕБОВАНИЯ, КОТОРЫЕ НЕОБХОДИМО СОБЛЮДАТЬ ПРИ СТРОИТЕЛЬСТВЕ ТРУБ

Какой высоты необходима труба?

Для обеспечения поступления свежего воздуха в топку и отведения газообразных продуктов сгорания иногда бывает недостаточной по высоте труба, рассчитанная по количеству этажей дома.

Необходимо возводить трубу такой высоты, чтобы её эффективная тяга могла перекрыть потребности топки и поддувала, а также потери на сопротивление потоку, что обеспечит попадание необходимого количества свежего воздуха в топку даже в случае самых неблагоприятных условиях.

Эффективную высоту трубы можно определить расчетом вертикальной разности отметок плоскости

Рис. Наименьшая высота трубы отопительного оборудования на твердом топливе и в случае скатной крыши:

1 - капитель трубы; 2 - котел; 3 – колосник

колосников и верхнего обреза трубы и по тяге, возни­кающей из-за разности в плотностях более холодного атмосферного воздуха и теплых газообразных продуктов сгорания. Наиболее эффективной является труба с глад­кой внутренней поверхностью и теплоизолированными стенками (вне зависимости от твердости материала). Часть тяги, возникающей из-за разности температур, расходуется на преодоление потоком сопротивления движению. На практике можно использовать лишь три четверти (75%) тяги на фактическую тягу отопительного оборудования. Необходимую величину тяги для различных видов отопительного оборудования дают справоч­ники, инструкции по эксплуатации. Она зависит от типа отопительного прибора, характеристики топлива, числа дымоходов в трубах и т. д.

Высоту трубы часто определяет уже сама высота здания, однако эффективная высота при использовании твердого и жидкого видов топлива не может быть менее 4,2м.

Наименьшее поперечное сечение дымохода 14x14 см или круглое отверстие диаметром 14 см. К одному дымоходу можно, конечно, при соблюдении нормативов, подсоединить несколько отопительных приборов. Трубы, отводящие продукты сгорания от отопительных приборов, работающих на твердом топливе, могут быть подсоединены к общему дымоходу. К трубам отопи­тельных приборов на газе запрещается подсоединять выводы от приборов на твёрдом и жидком топливе.

К одному дымоходу подсоединять можно только такие отопительные приборы, которые имеют одинако­вые значения сопротивления потоку в отводящих дым трубах.

Строительство труб и подсоединение к ним отопитель­ного оборудования регулируются соответствующими правилами из-за опасности возникновения пожаров и по другим серьезным причинам. Основными правилами являются следующие.

Продукты сгорания не должны входить в соприкос­новение с бетонными и железобетонными несущими конструкциями здания.

В пространство дымохода не должны выступать деревянные или изготовленные из другого материала конструкции здания.

К одному дымоходу могут быть подсоединены на одном этаже одинаковые по свойствам отопительные устройства, работающие на твердом или жидком топливе, или только на газе.

Отношение сторон сечения дымохода в виде прямоугольника должно быть не более 1 : 1,5.

К дымоходу сечением 14 х 20,5 см и более можно подсоединять до трех устройств, работающих на твердом топливе, или на разных видах топлива - на твердом и жидком - с разбивкой подсоединений по вертикали 25 см, а на газообразном топливе - 15 см.

Дымоход не должен попасть в пересечение стен, от таких мест надо отступать, по крайней мере, на четверть кирпича.

Минимальное расстояние от трубы до балок - горю­чих и негорючих - должно составлять не менее 12 см (пол кирпича).

Нельзя сужать кверху дымоход, допускать, чтобы в него выступали другие конструкции, сужающие поперечное сечение.

При строительстве новых сооружений или реконструк­ции старых недопустимо, чтобы возникали какие-либо помехи в действии труб на соседних зданиях; во всех случаях следует позаботиться или об отведении выброса продуктов сгорания, или реконструировать системы отопления или реконструировать системы отопления или трубы.
