Рулонная печатная машина Heidelberg MERCURY

Рулонная печатная машина Heidelberg MERCURY

общее количество печатных секций	12 красочностью (1+1)
Фальцаппарат	JF-35

Конфигурация машины: (Рис. 1)

·  Три печатные башни состоящие красочностью (4+4) всего 12 печатных секций. Две башни – 8 печатных секций без сушки (Coldset). Может использоваться газетная бумага. Одна башня – 4 печатных секции с газовой сушкой (Heatset). Может использоваться мелованная, офсетная машинной гладкости, офсетная каландрированная и газетная бумага.

·  Фальцаппарат (клапанный, графеечный) – JF-35.

·  5 рулонных зарядных устройств, с автоматическими склейками рулонов, с бумагонакопителем.

·  Сушильное устройство (газовое) вертикального построения MEG-TEC VC-175 с системой охлаждающих цилиндров. Сушка оснащена системой дожига (термального окисления).

·  Системы приводки красок и равнения полотна, система контроля рубки.

·  Комплект послепечатного оборудования RIMA-SYSTEM включая счетно-комплектующее устройство и комбинированную машину упаковки в плёнку с поперечной обвязкой с поворотом.

Конфигурация машины выполнена следующим образом:

При одновременной печати в три бумажных полотна, запечатывание двух бумажных полотен осуществляется без сушильного устройства (Coldset) и одного бумажного полотна с использованием газового сушильного устройства (Heatset). В этом случае красочность каждого полотна составляет 4+4 (т. е. полноцветная печать).

Возможно одновременное запечатывание до пяти бумажных полотен (Рис. 1), четыре из которых запечатываются без сушильного устройства (Coldset), а одно с использованием сушильного устройства (Heatset), (не полноцветная печать 1+1 либо 2+2 и т. д.)

Также возможна печать смесевыми красками (Pantone) специализированными для рулонной печати.

Данная печатная машина использует две технологии рулонной офсетной печати.

Heatset (Хитсет) - технология печати, в которой красочный слой закрепляется, кроме впитывания еще и задубливанием связующего краски, за счет воздействия температуры горячего воздуха в сушильном устройстве (около 100-150 град.).

Coldset (Колдсет) - технология печати, при которой красочный слой на оттиске закрепляется путем полимеризации (т. е. путём взаимодействия с воздухом).

После запечатывания все бумажные полотна попадают в один фальцевальный аппарат. В фальцаппарате полотна фальцуются в различные форматы тетрадей по одной из возможных схем (таблица форматов тетрадей представлена ниже).

Рис.1. Схема печатной машины MERCURY

Зарядные устройства 8 печатных секций Фальцаппарат 4 печатные секции

(Coldset) (Heatset)

Макс. производительность без сушки (Coldset) 45000 об/час

Макс. производительность с сушкой (Heatset) 35000 об/час

Длина рубки 578,5 мм

Макс. запечатываемая поверхность 565,2 х 901,7 мм

Максимальная ширина рулона 914 мм

Минимальная ширина рулона 420 мм

Регулировка шлейфа поперечного фальца ± 9,5 мм

Максимальная высота пачек 430 мм

Максимальное количество бумажных полотен

(при полноцветной печати - красочность 4+4) 3

Максимальное количество бумажных полотен

(при неполноцветной печати) 5

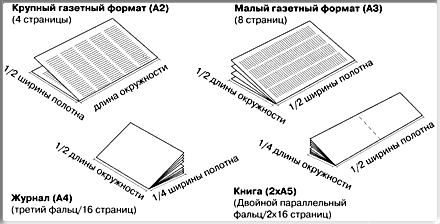

Форматы тетрадей

-  А2 Broadsheet (х 578 мм

-  А3 Tabloid 289 х (мм

-  A4 Журнальный (х 289 мм

-  А5 Книжный двойник 145 х (мм

-

Тип тетради (формат)	Кол-во полос	Кол-во рулонов	Бумага г/м2	Формат тетради
А2 (Крупный газетный) Broadsheet сложен до А3	4	1	45 -90	L/2 х 578,5 мм
8	2	45 -90	L/2 х 578,5 мм
12	3	45-73	L/2 х 578,5 мм
16	4	45-73	L/2 х 578,5 мм
20	5	45-57	L/2 х 578,5 мм
А3 (Малый газетный) Tabloid	4	½	45-90	289 мм х 420 мм
8	1	45-90	289 мм х L/2
12	1+½	45-90	289 мм х 420 мм
16	2	45-90	289 мм х L/2
24	3	45-73	289 мм х L/2
32	4	45-73	289 мм х L/2
40	5	45-57	289 мм х L/2
A4 (Журнальный)	16	1	45-90	L/4 х 289 мм
32	2	45-80	L/4 х 289 мм
48	3	45-57	L/4 х 289 мм
А5 (Книжный) двойник*	16	1	45-80	144 мм х L/4
32	2	45-70	144 мм х L/4

L - ширина рулона

С – длина рубки = 578,5 мм

*Двойник для КБС состоит из первой и последней тетрадей блока (голова – голова).
