Шкаф 9 Ш 40

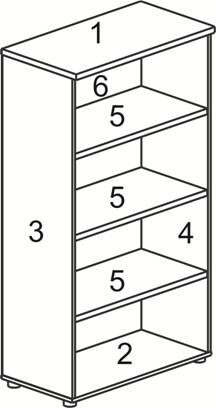

Комплектовочная ведомость деталей
№ | Наименование | Кол- | Размеры, мм | ||
дет. | детали | во | длина | шир. | толщ |
1 | Крышка | 1 | 800 | 444 | 25 |
2 | Дно | 1 | 800 | 419 | 18 |
3 | Стенка боковая | 1 | 1382 | 416 | 18 |
4 | Стенка боковая | 1 | 1382 | 416 | 18 |
5 | Полка | 3 | 760 | 400 | 18 |
6 | Стенка задняя | 1 | 1396 | 776 | 3,5 |
Комплектовочная ведомость фурнитуры
№ | Наименование материала | Кол-во |
7 | шкант 8х30 | 8 |
8 | евровинт D7х50 | 4 |
9 | Эксцентрик Wedfix 6 | 12 |
10 | Винт с еврорезьбой 5х7.5 | 12 |
11 | Эксцентрик 2000 | 4 |
12 | Гвоздь 1.5х20 | 20 |
13 | Шток эксцентрика | 4 |
14 | Ключ 6-гр | 1 |
15 | Опора регулируемая 6-гр | 4 |
16 | Заглушка евровинта | 4 |
17 | Заглушка эксцентрика | 4 |
Порядок сборки
В дет.1 вставьте дюбели эксцентрика 13. В дет. 3 и 4 вставьте шканты 7 и эксцентрики 11. В дет. 3 и 4 вверните винты 10. В полки 5 вставьте эксцентрики 9. Снизу ко дну 2 прикрепите регулируемые опоры 15.
К торцам боковых стенок 3 и 4 прикрепите дет. 2. Установите полки 5 на винты 10 между дет.3 и 4 Заднюю стенку 6 вставьте в паз дет. 3 и 4, а затем прикрепите дет.1.. Для обеспечения жесткости производитель рекомендует гвоздями 12 прикрепить дет.6 к дет.5.
Установка штока эксцентрика
Установка корпусов и винтов Wedfix
