(12) ПАТЕНТ НА ПОЛЕЗНУЮ МОДЕЛЬ



(21), (22) Заявка: /07, 24.02.2011

(24) Дата начала отсчета срока действия патента:
24.02.2011

Приоритет(ы):

(22) Дата подачи заявки: 24.02.2011

(45) Опубликовано: 10.08.2011

Адрес для переписки:
Республика Мордовия" href="/text/category/mordoviya/" rel="bookmark">Мордовия, г.Саранск, , Открытое Акционерное Общество "Электровыпрямитель"

(72) Автор(ы):
(RU),
(RU)

(73) Патентообладатель(и):
Открытое Акционерное Общество "Электровыпрямитель" (RU)

(54) ДРАЙВЕР IGBT


Формула полезной модели

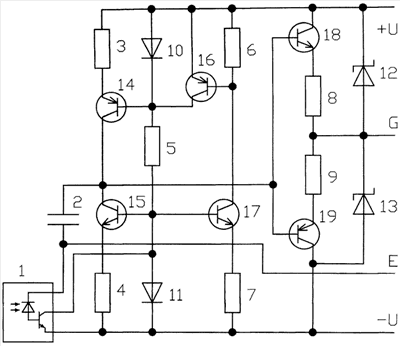

Драйвер IGBT, содержащий входную гальванически развязанную цепь управления, промежуточный усилитель и выходные формирователи токов затвора IGBT, отличающийся тем, что в него введен симметричный усилитель напряжения на встречных источниках тока, интегрирующий конденсатор, нормирующий скорость изменения выходного напряжения, двухтактный эмиттерный повторитель на выходе, втекающий и вытекающий токи которого ограничены резисторами в эмиттерах транзисторов, и диоды Шоттки, ограничивающие амплитуды наведенных импульсов напряжения на выходе драйвера на уровнях питающих напряжений драйвера.
