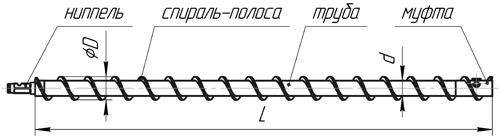

Штанга бурильная шнековая. ТУ
Штанги бурильные шнековые по ТУ предназначены для бурения дегазационных скважин по углю непосредственно из горных выработок, как с промывкой, так и без неё.
Применяются на любых буровых станках, имеющих ход шпинделя не менее 1500 мм и размер зажимного устройства в соответствии с размером штанги.
Замок шестигранный S=32 мм
Фиксация от осевого смещения болтовым соединением d = 12 мм
Промывочное отверстие d = 12 мм
Количество витков = 17
Шаг спирали = 88 мм
Техническая характеристика штанг бурильных шнековых
Обозначение штанги | Наружный диаметр штанги D, мм | Длина штанги L, мм | Диаметр тела штанги d, мм | Размеры полосы - спирали, высота х ширина, мм | Средняя |
76х1500 | 76 | 1500 | 50 | 6х12 | 850 |
78х1500 | 78 | 1500 | 54 | 6х12 | 850 |
90х1500 | 90 | 1500 | 54 | 6х18 | 850 |
93х1500 | 93 | 1500 | 54 | 6х19 | 850 |
97х1500 | 97 | 1500 | 54 | 6х22 | 850 |
Материал трубы (тело штанги) - сталь 20, полосы - сталь 10, деталей замка (ниппеля и муфты) - сталь 40ХН.
Штанги соединяются между собой путем осевого перемещения ниппеля одной штанги в муфту другой, до полного смыкания упорных торцов штанг.
Герметичность соединения достигается путем установки уплотнительного кольца на ниппель штанги.
Для передачи вращающего момента от станка через набор штанг к породоразрущающему инструменту, в замках предусмотрено шестигранное сопряжение, а для неразъемности штанг в колонне - болтовое соединение замков.
|
Применяя в работе наши штанги бурильные шнековые, Вы получите ряд преимуществ в сравнении с импортными аналогами:
Вы сократите денежные затраты выполняемых работ, т. к. цена предлагаемой штанги в 1,5 раза меньше импортного аналога; Выгодные условия поставки (срок поставки - от 4-х недель, объем поставки - от 1 шт.) позволят сократить Вам временные затраты выполняемых работ; Вы усовершенствуете качество и результат выполняемых Вами работ, т. к. улучшенное нами качество болтового соединения шнека исключает разъемность колонны в процессе бурения; К стандартному комплекту запасных частей, включающего уплотнительное кольцо, болт и гайку, мы предоставим Вам по согласованию дополнительное количество; Мы готовы модифицировать шнек под Ваше оборудование. Спроектируем, согласуем и выполним Ваш заказ с техническими параметрами, отличными от основных ТУ .
