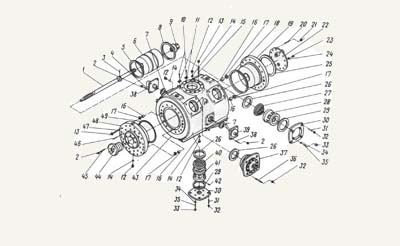

Цилиндр и поршень 2-й ступени компрессора 2ВМ10-63/9
Номер позиции | Обозначение | Наименование | Количество на компрессор | |
1 | 28-4а-0-1 | Шток | 1 |
|
2 | СТП | Гайка М 16.6.05 | 14 |
|
3 | СТП | Штифт 8 h6х16 | 1 |
|
4 | Заглушка | 1 |
| |
5 | Н | Кольцо поршневое ЛУ 370 | 1 |
|
6 | 288-4А-1 | Поршень диаметр 370 | 1 |
|
7 | СТП | Прокладка 148/130х2 | 2 |
|
8 | Н | Кольцо поршневой ПУ 370 | 1 |
|
9 | Гайка поршневая | 1 |
| |
10 | СТП | М6-8gx14/66/05 | 2 |
|
11 | Н 252-2-3 | Щиток | 2 |
|
12 | СТП | Пробка М20х1,5-6g.66.05 | 6 |
|
13 | СТП | Гайка М 20.6.05 | 56 |
|
14 | СТП | прокладка 34/21х2 | 6 |
|
15 | СТП | Шпилька М 20-8gx70.66.05 | 24 |
|
16 | Втулка | 4 |
| |
17 | Кольцо 2-5 ГОСТ 9833-73 | 4 |
| |
18 | СТП | Прокладка 408/376х2 | 1 |
|
19 | Крышка задняя | 1 |
| |
20 | СТП | Шпилька М10-8gx25.66.05 | 12 |
|
21 | СТП | Гайка М10.6.05 | 12 |
|
22 | Заглушка | 1 |
| |
23 | СТП | пробка М12х1,5-6g.66.05 | 1 |
|
24 | СТП | Прокладка 22/16х2 | 1 |
|
25 | Прокладка 375/330х2 | 1 |
| |
26 | СТП | Прокладка 235/221х2 | 7 |
|
27 | ПИК 220-1,6А | Клапан всасывающий | 3 |
|
28 | Фонарь | 3 |
| |
29 | СТП | Прокладка 257/239х2 | 7 |
|
30 | Крышка клапана | 7 |
| |
31 | СТП | Шпилька М 24-8gx55.66.05 | 28 |
|
32 | СТП | гайка М 24.6.05 | 32 |
|
33 | Н 172-2 | Гайка колпачковая М16 | 28 |
|
34 | СТП | прокладка 25/17х2 | 28 |
|
35 | СТП | Винт нажимной М16х60 | 28 |
|
36 | СТП | Шпилька М 24-8gv80.66.05 | 4 |
|
37 | 288-5А-2 | Устройство перепускное 2 ступени в сборе | 1 |
|
38 | СТП | Шпилька М 16-8gx35.66.05 | 8 |
|
39 | Заглушка | 1 |
| |
40 | НИК 220-1,6А | Клапан нагнетательный | 4 |
|
41 | Фонарь | 4 |
| |
42 | СТП | Болт М 10-30.66.05 | 4 |
|
43 | Цилиндр диаметр 370 | 1 |
| |
44 | 71-2-2 | Сальник диаметр 60-4 в сборе | 1 |
|
45 | СТП | Шпилька м 16-8gx55.66.5 | 6 |
|
46 | Винт отжимной М 16х80 | 2 |
| |
47 | СТП | Шпилька м 20-8gx90.66.5 | 32 |
|
48 | Крышка передняя | 1 |
| |
49 | Кольцо 2-1 ГОСТ 9833-73 | 1 |
|
