Шкаф архивный

ШКАФ АРХИВНЫЙ

АНТ-05м

(ШМ 05)

Паспорт и инструкция по эксплуатации

ПРЦ. ШКА.02.00 ПС

1. НАЗНАЧЕНИЕ

1.1 Шкаф архивный АНТ-05м (ШМ 05) (далее по тексту – шкаф или изделие) пред-назначен для хранения стандартных папок с документами и прочих предметов.

1.2 Шкаф имеет сборную конструкцию и состоит из металлического корпуса с двумя, свободно вращающимися на осях, дверьми и съемной, регулируемой по высо-те, полки.

1.3 Шкаф предназначен для эксплуатации при температуре окружающего воздуха от +1°С до +40°С при влажности не более 80 %.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение параметра
Габаритные размеры (высота´ширина´глубина), мм*	815´903´450
Размеры проема двери, мм*	718´430
Высота расположения полки min, мм**	114
Высота расположения полки max, мм	455
Шаг регулировки полки, мм	114
Размер полки, мм	382´892
Тип замка	Поворотная ручка
Масса, кг	31
Количество грузовых мест в упакованном виде	1
Габаритные размеры в упакованном виде, мм	925´495´185
Масса в упакованном виде, кг	32

* Величина параметра в собранном виде;

** Размер от дна шкафа.

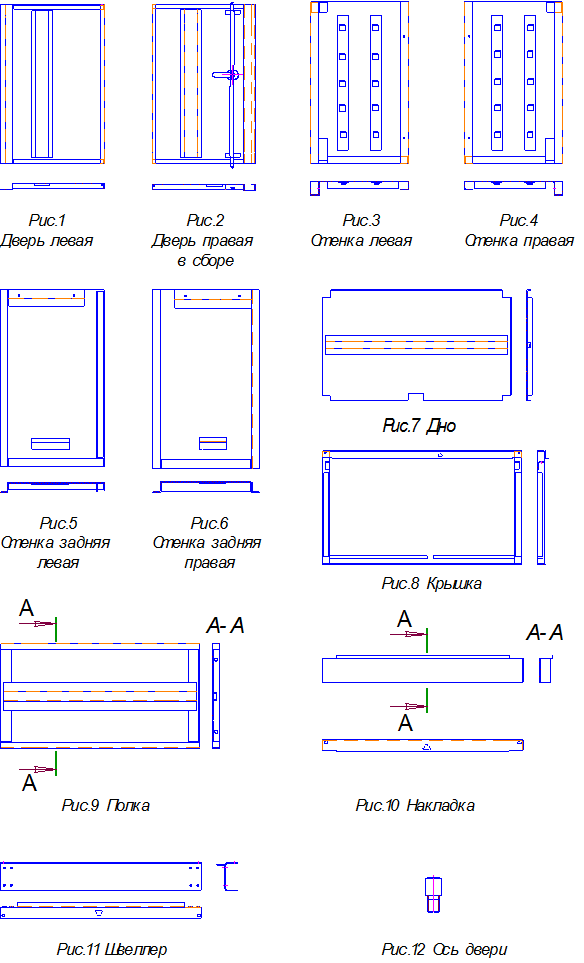

3. КОМПЛЕКТНОСТЬ

Наименование	Кол-во	Рис.	Примечание
Дверь левая	1	1	–
Дверь правая в сборе	1	2	–
Стенка левая	1	3	–
Стенка правая	1	4	–
Стенка задняя левая	1	5	–
Стенка задняя правая	1	6	–
Дно	1	7	–
Крышка	1	8	–
Полка	1	9	–
Накладка	1	10	–
Швеллер	1	11	–
Ось двери	4	12	–
Замок в сборе	1	–	с двумя ключами
Винт М4´30	4	–	для крепления швеллера
Винт самонарезающий 4,2´12	14	–	для крепления стенок, крышки и накладки к швеллеру
Гайка барашковая М4	4	–	для крепления швеллера
Гайка М6	4	–	для крепления осей
Шайба 04	4	–	для крепления швеллера
Шайба 06	4	–	для крепления осей
Шайба 6 65Г	4	–	для крепления дверей
Шайба 08	4	–	для позиционирования дверей
Паспорт ПРЦ. ШКА.02.00 ПС	1	–	–



4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1 Изделие состоит из ряда элементов, перечисленных в п.3 настоящего паспорта, которые, будучи собраны по п.6, представляют собой закрытый шкаф, предназначен-ный для использования согласно п.1.

4.2 Шкаф оснащен индивидуальным замком с пятью ключами и съемной, регули-руемой по высоте полкой.

5. МЕРЫ БЕЗОПАСНОСТИ

5.1 Шкаф должен устанавливаться на горизонтальной площадке.

5.2 При сборке необходимо соблюдать правила техники безопасности.

5.3 При эксплуатации шкафа запрещается отклонять его от вертикального положения.

6. ПОДГОТОВКА К РАБОТЕ

6.1 АНТ-05м (ШМ 05) поставляется в разобранном виде. Ниже приводится порядок его сборки.

6.2 Сборка должна производиться на ровной твердой площадке.

6.3 Порядок сборки шкафа архивного.

6.3.1 Собрать стенку заднюю левую (поз.1) и стенку заднюю правую (поз.2) (рис.13). Крепить между собой двумя винтами самонарезающими (поз.3).

Наименование	Количество	Рисунок (см. п.3)	Поз.
Стенка задняя левая	1	5	1
Стенка задняя правая	1	6	2
Винт самонарезающий 4,2´12	2	–	3

6.3.2 Собрать стенку левую (рис.14). Вставить стенку левую (поз.1). Закрепить стенку левую двумя самонарезающими винтами (поз.2) к стенке задней левой.

Наименование	Количество	Рисунок (см. п.3)	Поз.
Стенка левая	1	3	1
Винт самонарезающий 4,2´12	2	–	2

6.3.3 Собрать стенку правую (рис.15). Вставить стенку правую (поз.1). Закрепить стенку правую двумя самонарезающими винтами (поз.2) к стенке задней правой.

Наименование	Количество	Рисунок (см. п.3)	Поз.
Стенка правая	1	4	1
Винт самонарезающий 4,2´12	2	–	2

6.3.4 Собрать швеллер (рис.16). Вставить швеллер (поз.1) в отверстия стенок, ле-вой и правой, имеющимися на нем фиксирующими элементами таким образом, что-бы паз на полке швеллера был ориентирован вверх. Закрепить швеллер винтами (поз.2), гайками барашковыми (поз.3), шайбами (поз.4) к каждой стенке (винты вста-вить во внутренние пары отверстий).

Наименование	Количество	Рисунок (см. п.3)	Поз.
Швеллер	1	11	1
Винт М4´30	4	–	2
Гайка барашковая М4	4	–	3
Шайба 04	4	–	4

6.3.5 Собрать дверь левую (рис.17). Вставить в отверстия двери левой (поз.1) оси (поз.2) и зафиксировать гайкой (поз.3) и шайбами (поз.4, 5).

Наименование	Количество	Рисунок (см. п.3)	Поз.
Дверь левая	1	1	1
Ось двери	2	12	2
Гайка М6	2	–	3
Шайба 6 65Г	2	–	4
Шайба 06	2	–	5

6.3.6 Собрать дверь правую (рис.18). Вставить в отверстия двери правой (поз.1) оси (поз.2) и зафиксировать гайкой (поз.3) и шайбами (поз.4, 5).

Наименование	Количество	Рисунок (см. п.3)	Поз.
Дверь правая	1	2	1
Ось двери	2	12	2
Гайка М6	2	–	3
Шайба 6 65Г	2	–	4
Шайба 06	2	–	5

6.3.7 Собрать накладку, двери и крышку (рис.19). Надеть накладку (поз.1) на шве-ллер и закрепить 2-мя винтами самонарезающими (поз.3). Установить двери в отвер-стия накладки (поз.1) и крышки (поз.2), регулируя зазор дверей с помощью шайб (поз.4). Крышку крепить шестью винтами самонарезающими (поз.3): двумя винтами к стенкам боковым и 4-мя винтами – к стенкам задним.

Наименование	Количество	Рисунок (см. п.3)	Поз.
Накладка	1	10	1
Крышка	1	8	2
Винт самонарезающий 4,2´12	8	–	3
Шайба 08	4	–	4



6.3.8 Установить дно (рис.20). Установить дно (поз.1) таким образом, чтобы сгибы дна вошли в скобы стенок задних (см. вид А-А) и боковых (см. вид Б-Б), а передняя часть дна легла на уголок «Г» швеллера.

Наименование	Количество	Рисунок (см. п.3)	Поз.
Дно	1	7	1

6.3.9 Установить полку (поз.1) (см. рис.21) на выбранной высоте в соответствую-щие пазы на стенках боковых.

Наименование	Количество	Рисунок (см. п.3)	Поз.
Полка	1	9	1

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1 Шкаф не требует технического обслуживания в процессе эксплуатации.

7.2 Покрытие, нанесенное на внешние поверхности элементов шкафа, допускает проведение влажной уборки. Не допускается применение для уборки органических растворителей и моющих средств, содержащих абразивы.

7.3 Изделия транспортировать в упакованном виде всеми видами транспорта в крытых транспортных средствах, а также в контейнерах, в соответствии с правилами перевозок грузов, действующими на каждом виде транспорта.

7.4 Изделия хранить в упакованном виде при температуре воздуха от -40°С до +40°С и относительной влажности не более 80 %.

8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Шкаф архивный АНТ-05м (ШМ 05) признан годным для эксплуатации.

Дата выпуска _______________________________

число, месяц, год

№ партии ________________________________

М. П.

_____________________________________

Подпись лица, ответственного за приемку

9. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

Шкаф архивный АНТ-05м (ШМ 05) упакован согласно требованиям технической документации.

Дата упаковки _____________________________________

Число, месяц, год

Упаковку произвел ____________________________________

Подпись, фамилия, инициалы

10. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

10.1 Изготовитель гарантирует соответствие шкафов требованиям технических ус-ловий при соблюдении условий их транспортирования, хранения, сборки и эксплуа-тации.

10.2 Гарантийный срок эксплуатации – 12 месяцев со дня продажи.

10.3 Срок службы изделия – 7 лет.

10.4 В течение гарантийного срока эксплуатации потребитель имеет право на бес-платный ремонт шкафа или его замену в случае невозможности его ремонта.

10.5 Изготовитель не несет ответственности и не возмещает ущерба за дефекты, возникшие по вине потребителя или торгующей организации, при нарушении правил транспортирования и хранения, некомплектности изделия и соблюдения требований настоящего паспорта.

10.6 Гарантийные обязательства распространяются на шкафы, приобретенные у предприятия-изготовителя или его официальных представителей.

11. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

При предъявлении претензий потребителю необходимо обратиться в торгующую организацию, осуществившую продажу шкафа либо выслать паспорт с указанием неисправности по адресу, указанному на этикетке.

ЗАПОЛНЯЕТ ТОРГОВОЕ ПРЕДПИЯТИЕ

Дата продажи _____________________________________

Число, месяц, год

Продавец _____________________________________

Подпись или штамп

Штамп магазина
