Шкаф управления АПС/NOVA

Шкаф управления АПС/NOVA

Руководство по эксплуатации

Москва, 2007

Оглавление

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ. 3

1.1. Введение. 3

1.2. Назначение. 3

1.3. Технические данные. 4

1.4. Устройство и работа ШУ. 5

1.5. Конструкция ШУ. 7

2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ.. 16

2.1. Общие указания. 16

2.2. Указание мер безопасности. 16

2.3. Порядок установки. 17

2.4. Подготовка к работе. 17

2.5. Ввод ШУ и АПС/NOVA в эксплуатацию.. 18

2.6 Проверка работоспособности. 18

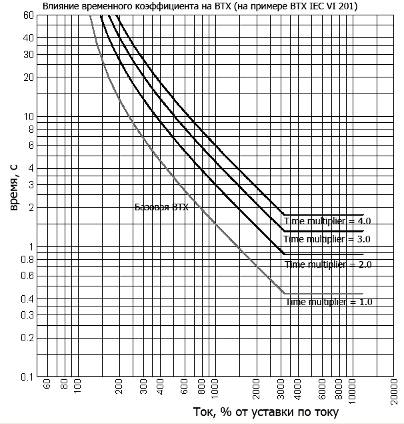

ПРИЛОЖЕНИЕ 1. Время-токовых характеристики. 19

ПРИЛОЖЕНИЕ 2. Обозначения и диапазоны уставок РЗиА.. 21

ПРИЛОЖЕНИЕ 3. Операции доступные с лицевой панели. 33

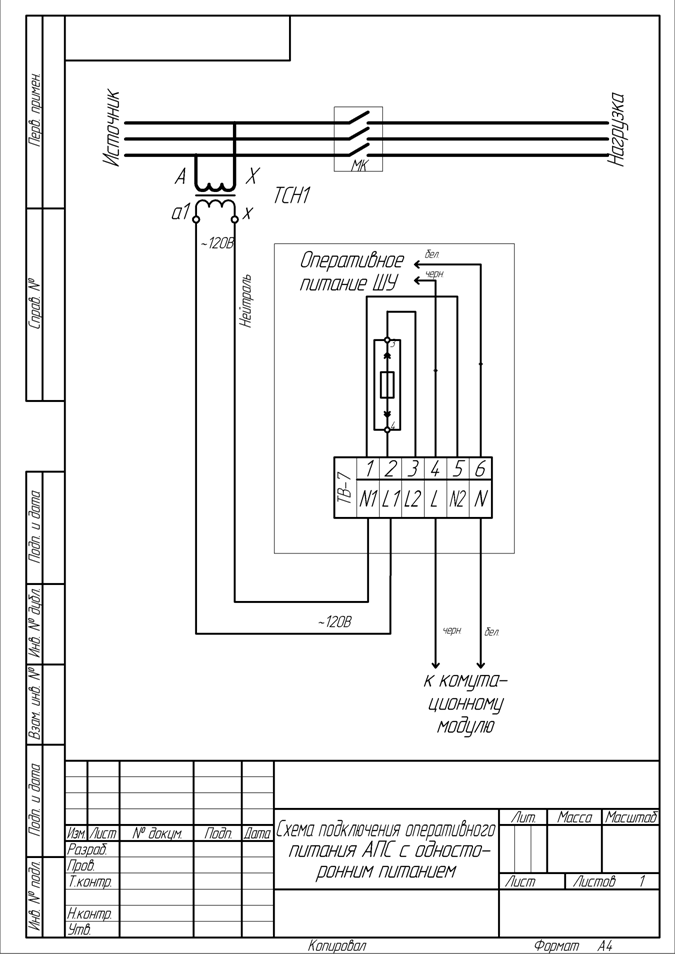

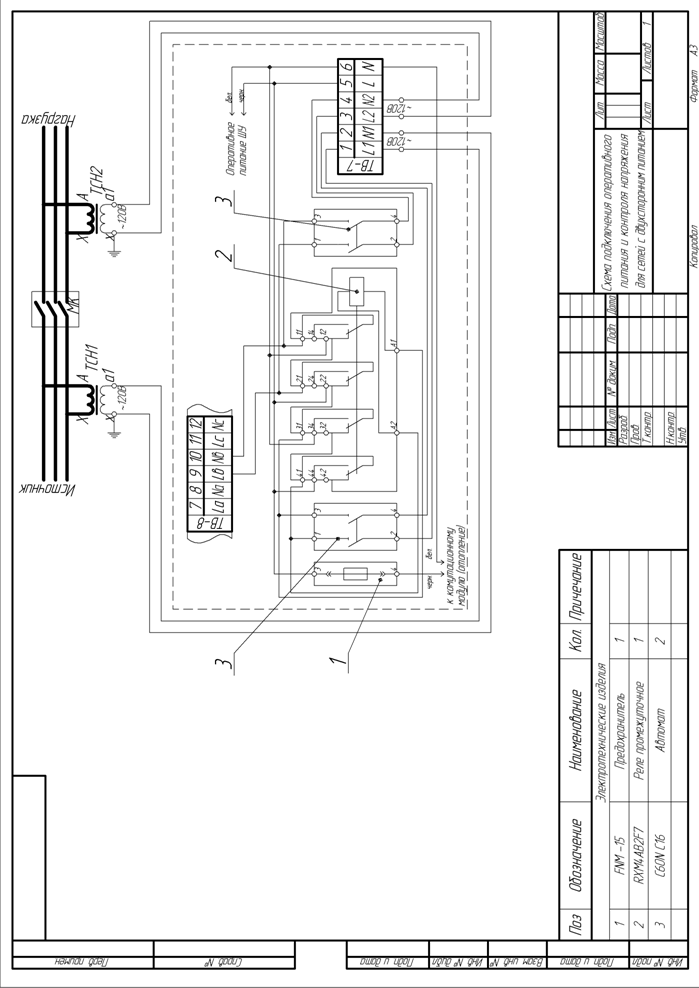

ПРИЛОЖЕНИЕ 4. Схемы подключения оперативного питания. 56

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ.

1.1. Введение

1.1.1 Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с возмож-ностями, принципом работы, конструкцией и правилами эксплуатации устройства управления (ШУ), для автоматического пункта секционирования типа АПС/NOVA.

Надежность работы и срок службы ШУ зависят от правильной их эксплуатации, поэтому перед монтажом и включением необходимо внимательно ознакомиться с настоящим РЭ.

1.1.2. Сокращения, используемые в тексте

АПВ – автоматическое повторное включение;

ВТХ – время – токовая характеристика;

ЖКД – жидкокристаллический дисплей

МК – модуль коммутационный;

МТЗ – максимальная токовая защита;

ЗЗЗ – защита от однофазных замыканий на землю;

РЗ и А - релейная защита и автоматика;

ШУ – шкаф управления.

1.2. Назначение

1.2.1. ШУ предназначено для выполнения функций защиты, противоаварийной автоматики, управления, контроля и сигнализации работы линий электропередачи напряжением 6-10 кВ.

ШУ крепится на опоре ВЛ или в специальном помещении рядом с опорой на расстоянии не более 150 м.

1.2.2. ШУ предназначен для эксплуатации в следующих условиях:

Температура окружающего воздуха от -60°С до +55°С, Относительная влажность до 100 %, Высота над уровнем моря не более 1000м, Вид климатического исполнения УХЛ1 по ГОСТ 15150, ШУ соответствует исполнению IP 65 по ГОСТ 14254.

1.2.3. ШУ обеспечивает следующие эксплуатационные возможности:

Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ, Измерение и анализ параметров электрических сетей, Задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т. д.) Ввод и хранение уставок защит и автоматики, Контроль и индикацию положения коммутационного модуля, а также контроль исправности его цепей управления, Блокировку всех выходов при неисправности устройства для исключения ложных срабатываний.

1.2.3. Функции выполняемые устройством:

1.2.3.1. Группы уставок защит (Protection Profiles)

ШУ имеют четыре группы уставок защит и автоматики. Каждая группа содержит следующие функции:

·  МТЗ (Overcurrent Protection)

- Прямая последовательность (Phase Sequence);

- Обратная последовательность (Negative Sequence);

- Нулевая последовательность (Ground Minimum Trip).

Примечание: В сетях с изолированной нейтралью защиты по току обратной и нулевой последовательностей обычно не используются. Защиты по току обратной и нулевой последовательностей используются в сетях с заземленной или скомпенсированной нейтралью.

·  АПВ (Reclose)

·  Защита от повышения/снижения напряжения (Over/Undervoltage Protection)

·  Защита от повышения/снижения частоты Over/Underfrequency Protection

·  Режим включения на холодную нагрузку (Cold Load Pickup).

·  ЗЗЗ (Sensitive Earth Fault Protection)

·  Блоикровка АПВ при превышении уставки максимального тока (High Current Lockout)

·  Проверка синхронности при включении (Sync Check)

·  Контроль направленности (Directional)

Обозначения и диапазоны уставок РЗ и А приведены в Приложении 2

1.2.3.2. Функции измерения и регистрации

·  Измерения значение электрических величин (Metering).

·  Формирование протокола событий (Event Recorder).

·  Контроль ресурса коммутационного модуля (Recloser Duty Monitor).

·  Осциллографирование (Oscillography)

·  Определение места повреждения (Fault Location).

1.2.3.3. Функции телеуправления и телесигнализации

·  Управления по сухим контактам;

·  Управление по порту связи RS-282;

·  Управление по порту связи RS-485.

1.2.3.4. Функции телеуправления и телесигнализации

ШУ поддерживает следующие протоколы передачи данных:

·  Modbus;

·  DNP 3/0;

·  МЭК

·  2179.

1.3. Технические данные.

1.3.1.  Основные параметры и размеры

1.3.1.1. Оперативное питание ШУ составляет 120 В переменного тока.

Переключатель платы оперативного питания должен находится в положении «120 В».

1.3.1.2. ШУ оборудован 8А-ч, свинцовой батареей 24В постоянного тока при потере оперативного питания. ШУ сохраняет полню работоспособность при питании от аккумуляторной батареи в течение 15 часов (при 20°С). Если оперативное питание отсутствует дольше, батарея автоматически отключается.

1.3.1.3. Габаритные размеры и масса устройства приведены на рисунке 2.

1.3.1.4 Термостатический обогреватель (Thermostatically Controlled Heater)

ШУ имеет встроенный термостатический обогреватель. Питание к обогревателю подводится от платы источника питания.

Рисунок 2

Вес и габаритные размеры ШУ

1.4. Устройство и работа ШУ

1.4.1. Описание

1.4.1.1. Доступ к ШУ

ШУ имеет двухстороннее обслуживание. (см. Рис. 3). С передней стороны осуществляется доступ к лицевой панели и аккумуляторной батарее. С задней стороны доступ к цепям оперативного питания, портам связи и вспомогательным (сухим) контактам контроля и управления ШУ.

1.4.4. Настройка ШУ.

1.4.1.1. Основные настройки ШУ

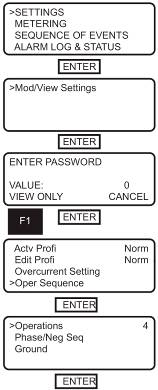

Основные настройки вводятся с помощью жидкокристаллического дисплея лицевой панели. Дисплей отображает текущие уставки РЗиА, измеряемые параметры, значения счетчика срабатываний, результаты диагностики ШУ.

1.4.1.2. Дополнительные настройки ШУ

Дополнительные настройки вводятся в ШУ с помощью персонального компьютера через порт RS-232, расположенный на лицевой панели. Программирование и считывание данных ШУ с использованием персонального компьютера осуществляется при помощи программного обеспечения ProView.

Программное обеспечение ProView позволяет создавать, редактировать и отображать ВТХ, а также вносить изменения в настройки с помощью программного обеспечения Idea Workbench.

1.4.1.3. Ввод настроек ШУ

Ввод настроек производятся либо предприятием изготовителем, либо организацией осуществляющей пуско-наладку. Если требования эксплуатирующей организации изменятся, то настройки можно поменять с учетом новых условий.

Рисунок 3.

Общий вид шкафа управления.

1.4.3. Работа ШУ

1.4.3.1. Измерение тока осуществляется с помощью трех трансформаторов тока, встроенных в полюса МК и связанных с ШУ через кабель управления. По этому кабелю также поступает информация о состоянии МК (Включен/Отключен). Цепи измерения напряжения подключаются к модулю схемы управления АПС/NOVA через отдельный разъем и кабель.

1.4.2.2. Если измеренный ток превышает пороговое значение, и время протекания тока превышает соответствующее значение ВТХ, ШУ дает команду на отключение и запускает цикл АПВ. В случае неустойчивого замыкания, ШУ завершает операции АПС/NOVA после успешного АПВ и возвращается в исходное состояние по истечении определенной выдержки времени. При неуспешном АПВ ШУ переходит в режим блокировки, при этом АПС/NOVA остается в отключенном состоянии. Включение АПС/NOVA из режима блокировки может быть осуществлено через панель управления или по телемеханике

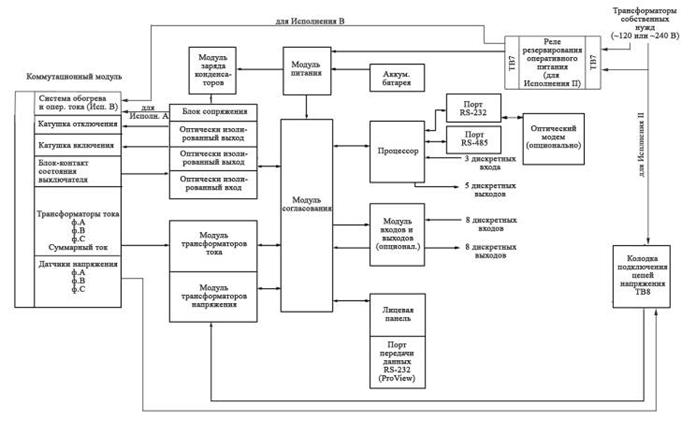

Функциональная схема ШУ представлена на Рисунке 4.

Рисунок 4

Функциональная схема ШУ

1.5. Конструкция ШУ

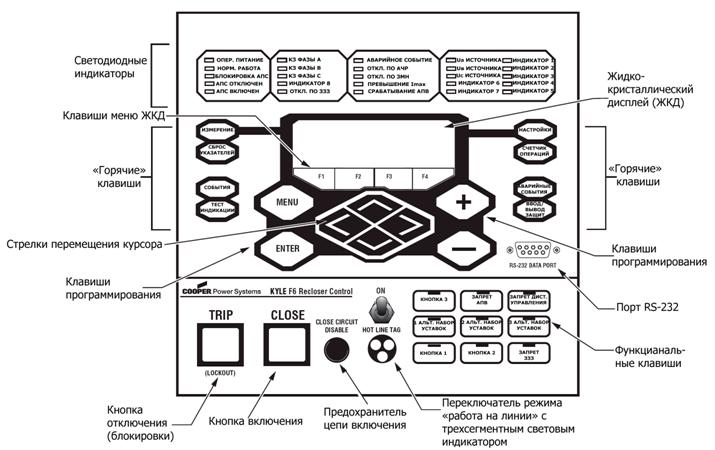

1.5.1. Общий вид лицевой панели представлен на Рис. 5.

Рисунок 5

Лицевая панель ШУ

1.5.1.1. «Горячие» клавиши

На лицевой панели расположены 8 «горячие» клавиш (см. Рис. 5), которые обеспечивают доступ к функциям управления и контроля АПС/NOVA путем однократного нажатия на клавишу. При нажатии на ниже перечисленные клавиши на дисплее появляется необходимая величина или функциональная зависимость. Данные функции также доступны с помощью меню

·  ИЗМЕРЕНИЕ: Выводит на дисплей амплитудные значения токов и напряжений.

·  СБРОС УКАЗАТЕЛЕЙ: Обнуляет светодиодные индикаторы аварийного отключения в верхней части панели

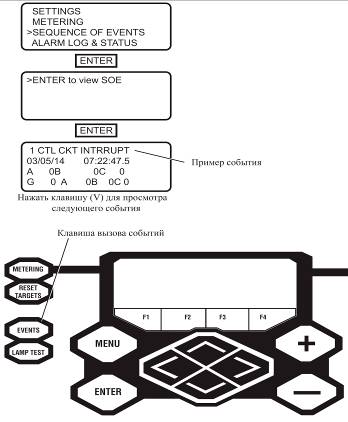

·  СОБЫТИЯ: Выводит на дисплей информацию о последних 25 последних событиях. Перечень возможных событий представлен в Приложении 3.

·  ТЕСТ ИНДИКАЦИИ: Проверяет подключение и состояние всех светодиодных индикаторов. Сначала загораются все светодиодные индикаторы, после чего возвращаются в состояние, в котором находились до теста. В режиме проверки состояния светодиодных индикаторов клавиши рабочей панели ШУ оказываются заблокированы, кроме кнопок Отключения (Блокировки), Включения и Работы на линии.

·  НАСТРОЙКИ: Выводит на ЖКД настройки АПС/NOVA

·  СЧЕТЧИК ОПЕРАЦИЙ: Выводит полное число отключений АПС/NOVA для каждой фазы с указанием типа повреждения, а также количество отключений от МТЗ и от ЗЗЗ

·  АВАРИЙНЫЕ СОБЫТИЯ: Выводит на дисплей информацию о неисправностях АПС/NOVA.

·  ВВОД/ВЫВОД ЗАЩИТ: Позволяет пользователю изменять настройки ШУ с помощью функциональных клавиш

Прим.: Режим «ВВОД/ВЫВОД ЗАЩИТ» активизируется на 10 секунд, в течение которых можно поменять параметры с помощью функциональной клавиши. Если за это время изменения не были внесены, ШУ вернется в текущее состояние.

1.5.1.2. Жидкокристаллический дисплей

Жидкокристаллический четырехстрочный дисплей с подсветкой с возможностью вывода на одной строке до 20 символов обеспечивает расширенные возможности управления АПС/NOVA и контроля за состоянием распределительной сети с использованием восьми «горячих» клавиш (см. Рис. 5).

Прим.: ШУ имеет энергосберегающую функцию, благодаря которой жидкокристаллический дисплей с подсветкой и все светодиодные индикаторы отключаются, при условии, что в течение пяти минут не было нажатия ни на одну из кнопок лицевой панели. Нажатие любой кнопки снова активирует дисплей и светодиодные индикаторы.

Далее представлены четыре клавиши программирования:

·  Menu: Выводит доступные опции меню на ЖКД

·  Enter: Выбор опции меню

·  +: Прокручивает меню вверх или увеличивает значение выбранной величины

·  –: Прокручивает меню вниз или уменьшает значение выбранной величины

Четыре функциональные клавиши меню ЖКД активируют определенные команды меню:

• F1

• F2

• F3

• F4

Если команда меню появляется на ЖКД непосредственно над одной из функциональных клавиш, нажатие на эту клавишу позволяет выбрать/принять команду.

Четыре стрелки управления курсором обеспечивают перемещение курсора в следующих направлениях:

·  Влево, Вправо, Вверх на одну строку, Вниз на одну строку.

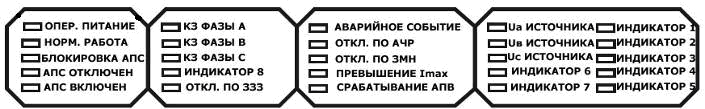

1.5.1.3. Светодиодные индикаторы (рис. 6)

Рисунок 6

Светодиодные индикаторы

Светодиодные индикаторы расположены в верхней части лицевой панели и информируют о состоянии ШУ и АПС/NOVA:

ОПЕР. ПИТАНИЕ: Горящий зеленый светодиодный индикатор означает наличие оперативного питания. При потере оперативного питания индикатор погаснет

НОРМ. РАБОТА: Зеленый светодиодный индикатор показывает, что в ШУ не обнаружено ни одной неисправности, и он работает нормально

БЛОКИРОВКА АПС/NOVA: Зеленый светодиодный индикатор показывает, что АПС/NOVA отключен и выполнение цикла АПВ остановлено. Примером перевода АПС/NOVA в такой режим может служить ручное отключение.

АПС/NOVA ОТКЛЮЧЕН: Зеленый светодиодный индикатор показывает, что АПС/NOVA находится в отключенном состоянии

АПС/NOVA ВКЛЮЧЕН: Красный светодиодный индикатор показывает, что АПС/NOVA находится во включенном состоянии

КЗ ФАЗЫ А, КЗ ФАЗЫ В, КЗ ФАЗЫ С, ОТКЛ. ПО ЗЗЗ: Красные светодиодные индикаторы показывают, что отключение произошло из-за превышения тока отключения в фазах А, В или С, от защиты от однофазных замыканий на землю. Индикаторы загораются:

- при превышении порогового значения тока отключения в фазах А, В или С, или тока замыканию на землю;

- при достижении значения тока 80% от номинального тока отключения, после прохождения команды на отключение.

АВАРИЙНОЕ СОБЫТИЕ: Горящий красный светодиодный индикатор означает, что произошло аварийное событие. Просмотреть параметры аварии можно с помощью клавиши АВАРИЙНЫЕ СОБЫТИЯ.

ОТКЛЮЧЕНИЕ ПО АЧР: Красный светодиодный индикатор показывает, что отключение произошло из-за снижения частоты.

ИНДИКАТОРЫ 1-8: Пользовательские светодиодные индикаторы, назначение которых можно задать с помощью программного обеспечения. Для пользовательских индикаторов также предусмотрена табличка, позволяющая изменять надписи для идентификации индикаторов.

UА ИСТОЧНИКА, UВ ИСТОЧНИКА, UС ИСТОЧНИКА : Горящие красные светодиодные индикаторы означают наличие напряжения на фазах А, В и С.

1.5.1.4. Порт RS-232

Разъем RS-232, расположенный на лицевой панели, позволяет подключать ШУ непосредственно к персональному компьютеру. С помощью этого порта на персональный компьютер может быть передана информация обо всех настройках ШУ, измерениях, событиях, а также осциллограммы.

Рисунок 7

Порт данных RS-232

1.5.1.5. Переключатель и светодиодный индикатор «Работа на линии» (HOT LINE TAG ON/OFF Toggle Switch and LED Indicator)

Переключатель «Работа на линии» применяется при осуществлении работ на линии под напряжением. При включенном переключателе все операции включения оказываются заблокированными. При этом в ШУ используется для отключения специальная ВТХ, определяемая пользователем.

ВАЖНО: Включение переключателя «Работа на линии» не приводит к отключению АПС/NOVA. В этом случае блокируется только включение АПС/NOVA. В сетях Российской Федерации этот режим не используется

Режим «Работа на линии» предотвращает все попытки включения и обеспечивает отключение по специальной ВТХ с переходом в режим блокировки после первого отключения в случае повреждения на линии.

Режим «Работы на линии» может быть активирован вручную с помощью переключателя лицевой панели, либо по телемеханике.

Включить режим «Работы на линии» с помощью лицевой панели можно путем переведения переключателя вверх в положение Включен (См. Рис. 8). При активации режима загорается светодиодный индикатор.

Отключить режим «Работы на линии» можно только с помощью того источника, через который он был включен. Например, если режим «Работы на линии» был активирован с помощью переключателя лицевой панели, то отключить его можно только с помощью переключателя, отключение по телемеханике будет заблокировано.

1.5.1.6. Блокировка цепи включения (CLOSE CIRCUIT DISABLE)

Блокировка цепи включения (см. Рис. 8) обеспечивается наличием съемного предохранителя, расположенного на передней панели. При снятии предохранителя с передней панели, включение АПС/NOVA становится невозможным, т. к. в цепи включения появляется обрыв. В результате, ШУ не может подать на коммутационный модуль команду на включение. При этом все команды на включение, в том числе с помощью дистанционного или местного управления, оказываются заблокированными.

Прим.: При снятом предохранителе блокировки цепи включения, цепь отключения остается в рабочем состоянии, позволяя осуществлять электрическое отключение АПС/NOVA по заданной ВТХ.

Рисунок 8

Кнопка отключения (блокировки), кнопка включения, предохранитель цепи включения, переключатель и светодиодный индикатор «Работа на линии».

1.5.1.7. Кнопка отключения (блокировки) (TRIP (Lockout))

Кнопка отключения (блокировки) обеспечивает отключение АПС/NOVA с лицевой панели (см. Рис. 5). При нажатии на эту кнопку АПС/NOVA отключается, и ШУ переходит в режим блокировки.

Прим.: В случае выхода из строя микропроцессорной схемы, цепь отключения остается в рабочем состоянии.

1.5.1.8. Кнопка включения (CLOSE)

При нажатии на кнопку включения (см. Рис. 5) АПС/NOVA включается.

Прим.: Нажатие кнопки включения в режиме блокировки АПС/NOVA запускает режим включения на холодную нагрузку, если данная функция активирована.

1.5.1.9. Функциональные клавиши (One-Touch Function Keys)

С помощью девяти функциональных клавиш, расположенных на передней панели ШУ, можно получить доступ к наиболее часто используемым функциям (см. Рис. 5).

Красные светодиодные индикаторы, расположенные на каждой клавише определяют состояние функции.

1.5.1.10. Работа с функциональными клавишами

Для начала необходимо нажать кнопку ВВОД/ВЫВОД ЗАЩИТ (CHANGE), чтобы перейти в режим изменений. Затем, в течение 10 секунд нужно выбрать необходимую соответствующую клавишу, чтобы активировать или деактивировать необходимую функцию.

Рисунок 9

Функциональные клавиши рабочей панели

ЗАПРЕТ АПВ – При горящем светодиодном индикаторе ШУ работает в режиме запрета АПВ. В режиме запрета АПВ блокируется любая попытка автоматического включения АПС/NOVA. Режим может быть активирован через последовательный порт, устройство ввода/вывода, программное обеспечение или функциональную клавишу.

ЗАПРЕТ ДИСТ. УПРАВЛЕНИЯ – При горящем красном светодиодном индикаторе управление АПС/NOVA по телемеханике запрещено. При этом блокируется передача команд через последовательные порты связи и устройства ввода/вывода, расположенные на задней панели ШУ. Возможность связи через порт RS-232, расположенный на лицевой панели, остается независимо от состояния функции блокировки управления АПС/NOVA по телемеханике..

АЛЬТ. НАБОР УСТАВОК 1, 2 и 3 – ШУ имеет четыре независимых группы уставок защит: нормальная группа уставок и альтернативные группы 1, 2 и 3. Каждая группа устанавливает свои параметры защит. Для выбора каждой группы уставок, кроме нормальной, предусмотрена функциональная клавиша и светодиодный индикатор. Если все три индикатора выключены, значит, в данный момент выбрана нормальная группа уставок. Активной может быть только одна группа уставок.

Для выбора альтернативной группы уставок, нажмите клавишу ВВОД/ВЫВОД ЗАЩИТ, затем нажмите клавишу необходимой группа.

Чтобы вернуться к нормальной группе защит, нажмите клавишу ВВОД/ВЫВОД ЗАЩИТ, затем нажмите клавишу активного альтернативной группы уставок, чтобы деактивировать его. Выбрать альтернативный или вернуть нормальную группу уставок можно также дистанционно с помощью средств связи.

КНОПКА 1, 2 и 3 – Данными клавишами можно задать дополнительные функции, которые будут доступны непосредственно с рабочей панели.

1.5.2. Задняя панель

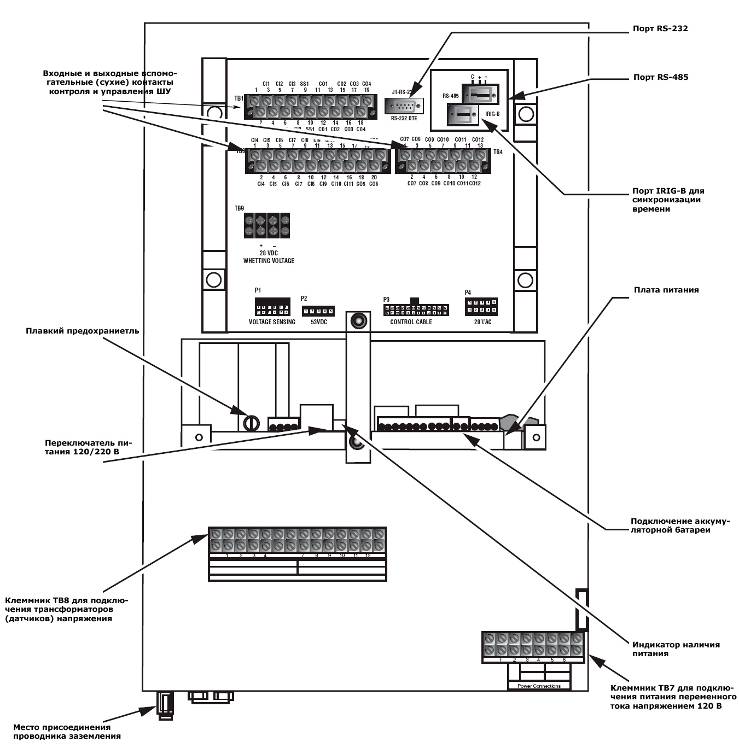

На задней панели располагаются клеммные колодки и порты связи

Рисунок 10

ШУ (вид сзади)

1.5.2.1. Клеммы ТВ1

Основные дискретные входы и выходы расположены на клеммной колодке ТВ1 (рис. 11). Дополнительные дискретные входы и выходы расположены на колодках ТВ3 и ТВ4 (см. рис. 10). Плата дополнительных дискретных входов и выходов поставляется по отдельному заказу

Рисунок 11

Стандартные входные вспомогательные (сухие) контакты управления и выходные вспомогательные (сухие) контакты контроля состояния ШУ

Схема подключения внешних цепей для управления АПС/NOVA и контроля его состояния с помощью вспомогательных (сухих) контактов представлена на рис. 12. Номинальные параметры контактов представлены в таблицах 3 и 4

Таблица 3

Номинальные значения тока для стандартных и дополнительных вспомогательных контактов

Рабочее напряжение	Номинальный ток	Минимальное время срабатывания
24В-125В постоянного тока 120В-240В переменного тока	5 мА	5 миллисекунд

Таблица 4

Номинальные параметры выходных вспомогательных контактов состояния СО1-СО12 и SS1 (Активная нагрузка – время срабатывания 8мс, время отключения 15мс)

Рабочее напряжение	Номинальный ток вспомогательных контактов
120В переменного тока	8А
12В постоянного тока	8А
24В постоянного тока	8А
48В постоянного тока	1А
125В постоянного тока	0.4А

Рисунок 12

Схема подключения внешних цепей для управления АПС/NOVA и контроля его состояния с помощью вспомогательных (сухих) контактов

Все провода вторичных цепей должны быть защищены с помощью экранирующих кабелей. См. Рисунок 17.

1.5.2.2 Обозначение (распайка) контактов порта связи RS-232 задней панели

Обозначение контактов порта связи RS-232 на задней панели представлено в Таблице 5 См. также Рис. 13

Таблица 5 Описание функций контактов разъема порта связи RS-232

Номер контакта	Наименование сигнала
1 DCD 2 RXD 3 TXD 4 DTR 5 GND 6 DSR 7 RTS 8 CTS 9 GND	Обнаружение несущей Данные приемника Данные передатчика Терминал ввода данных (Не подключен) Земля Устройство сопряжения (Не подключено) Запрос на передачу Передача открытым кодом Земля

Рисунок 13

Обозначение контактов разъема порта связи RS-232, расположенного на задней панели

2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

2.1. Общие указания

2.1.1. Распаковка и прием

Каждый шкаф контроля и управления (ШУ) полностью протестирован и настроен на заводе-изготовителе. Распакуйте ШУ и проверьте, нет ли на нем повреждений, появившихся при транспортировке. Обратите особое внимание на сохранность аккумуляторных батарей (АКБ)..

2.1.2. Хранение

ШУ следует хранить в сухом чистом месте в заводской упаковке

2.1.3. Хранение аккумуляторной батареи

ШУ содержит 24 В герметичную кислотно-свинцовые АКБ. Батарея может храниться, по крайней мере, шесть месяцев без потери способности к подзарядке. При хранении шкафа, разъем питания от батарей (рисунок 14) должен быть разомкнут. Для сохранения заряда АКБ ее необходимо периодически подзаряжать (один раз в шесть месяцев) путем подключения оперативного питания к ШУ.

Разъем питания от батарей

Рисунок 14

Аккумуляторная батарея

2.2. Указание мер безопасности.

2.2.1. При работе с ШУ необходимо соблюдать общие требования техники безопасности, распространяющиеся на устройства релейной защиты и автоматики энергосистем.

2.2.2. К эксплуатации допускаются лица, изучившие настоящее техническое описание, инструкцию по эксплуатации и проверку знаний техники безопасности и эксплуатации электроустановок электрических станций и подстанций.

2.2.3. ШУ необходимо заземлить. Рекомендуемый способ заземления представлен на рис.15. Для защиты от перенапряжений все кабели управления и питания ШУ должны быть проложены параллельно соответствующим проводом заземления. Кабель управления должен быть проложен параллельно, рядом с заземляющим поводом АПС/NOVA.

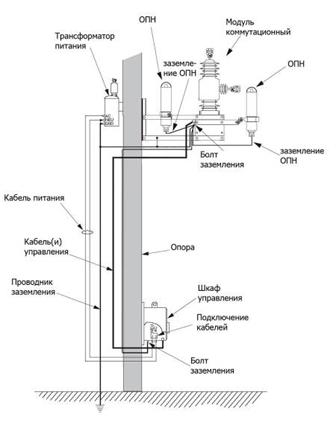

Рисунок 15

Рекомендуемый способ заземления

2.3. Порядок установки

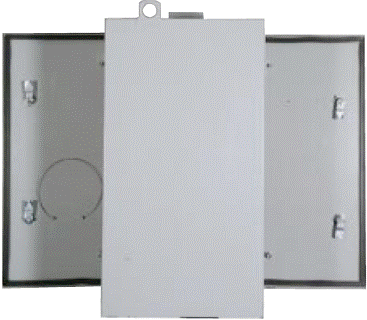

2.3.1. Габаритные и установочные размеры ШУ приведены на рис.2. Крепежные отверстия имеют диаметр 16мм.

Установка ШУ на опору ЛЭП производится с помощью монтажного комплекта.

2.3.2. Оперативное питание

Оперативное питание ШУ составляет 120 В переменного тока.

2.3.3. Работа при потере оперативного питания

ШУ оборудованы аккумуляторной батареей 24В постоянного тока для работы при потере оперативного питания. ШУ сохраняет полную работоспособность при питании от аккумуляторной батареи в течение 15 ч (при 20ºС)

Параметры настроек и уставки защит ШУ, включая протоколы событий, хранятся в постоянной памяти, сохраняющей информацию при потере электропитания. Настройки даты/времени хранятся в течение примерно 30 дней после потери питания. В случае отсутствия оперативного питания в течение более чем 30 дней, необходимо скорректировать текущие дату и время.

При потере оперативного питания на лицевой панели гаснет зеленый светодиодный индикатор «ОПЕРАТИВНОЕ ПИИТАНИЕ» и загорается красный светодиодный индикатор АВАРИЙНОЕ СОБЫТИЕ. При нажатии кнопки «Аварийные события» жидкокристаллический дисплей (ЖКД) будет выведена информация об аварии: No AC Present (отсутствие внешнего источника питания).

2.4. Подготовка к работе

2.4.1. Первичное программирование

В устройство управления необходимо ввести все настройки, все группы уставок защит и все рабочие параметры до начала работы.

Прим.: Первичное программирование должен осуществлять квалифицированный специалист, знакомый с функциями ШУ и конкретными параметрами работы АПС/NOVA.

2.4.2 Кабель управления

На одном конце кабеля управления находятся разъемы для подключения к розеточным контактам коммутационного модуля, а на другом конце – разъемы для подключения к штекерным контактам ШУ.

Длина кабеля управления должна быть не более 150 м.

2.4.3. Подключение питания

К клеммной колодке ТВ7 подключаются однофазный трансформатор питания (трансформатор собственных нужд), ШУ, МК. Нулевой провод должен быть подключен к гнезду «NEU».

Мощность трансформатора собственных нужд для АПС/NOVA должна составлять не менее 0,5 кВА.

Схема подключения питания представлена в Приложении 2.

2.5. Ввод ШУ и АПС/NOVA в эксплуатацию

2.5.1. Перед вводом АПС/NOVA в эксплуатацию, необходимо выполнить следующие действия:

·  Установить ШУ

·  Установить коммутационный модуль в соответствии со схемой установки на опоре.

·  Установить однофазный(е) трансформатор (ы) питания (трансформатор(ы) собственных нужд)

Подсоединить цепи питания от трансформатора(ов) питания в соответствии с прилагаемыми схемами

·  Заземлить ШУ и коммутационный модуль в соответствии с рекомендациями данного руководства и руководства на коммутационный модуль

·  Подключить удаленные соединения и цепи телемеханики.

·  Осуществить экранирование и защиту от перенапряжений данных соединений.

·  Подсоединить кабель управления

·  Подключить питание к ШУ (светодиодный индикатор наличия питания должен загореться)

·  Подключить и протестировать аккумуляторную батарею ШУ

·  Ввести и проверить все настройки ШУ. Данная операция должна проводиться квалифицированным специалистом

·  Ввести текущие дату и время в ШУ

2.6 Проверка работоспособности

ШУ можно выводить из эксплуатации для проведения проверки работоспособности не отключая МК.

2.6.1. Проверка работоспособности без вывода из эксплуатации

Прим. При подключенном ШУ можно производить только те проверки, которые перечислены ниже

2.6.1.1. Проверка работоспособности всех индикаторов путем нажатия клавиши ТЕСТ ИНДИКАЦИИ, расположенной на панели программирования (Рисунок 16)

2.6.1.2. Тестирование аккумуляторной батареи

Тестирование аккумуляторной батареи с помощью экранного меню проводится в следующем порядке:

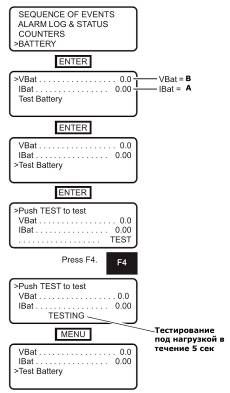

Menu (Меню)→Battery(Параметры аккумуляторной батареи) → Test Battery(Тестирование батареи) → F4 (Запуск тестирования)

При тестировании ШУ тестирует аккумуляторную батарею под нагрузкой.

При отрицательном результате тестирования загорается индикатор «Аварийное событие», необходима зарядка аккумуляторной батареи.

2.6.2. Для проверки функционирования защиты и противоаварийной автоматики, необходимо вывести ШУ из эксплуатации. Испытания можно проводить при подключении ШУ к МК или в лаборатории при наличии соответствующего испытательного оборудования.

ПРИЛОЖЕНИЕ 1. Время-токовые характеристики

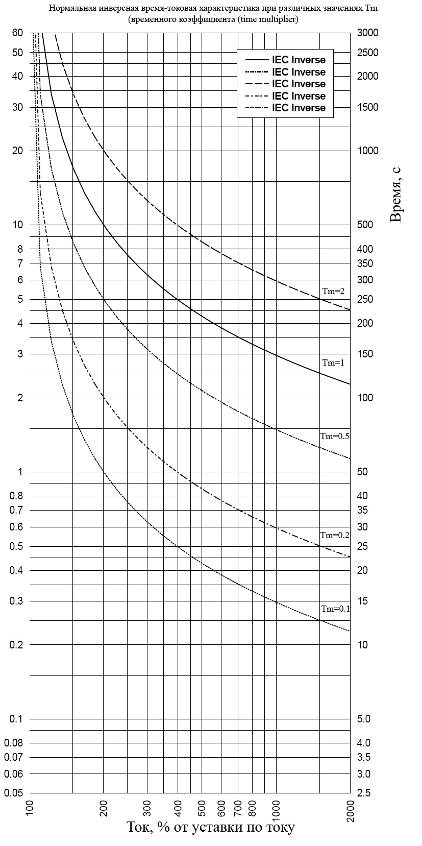

Рисунок 16. ВТХ типа IEC Invrese (IEC Inv (200))

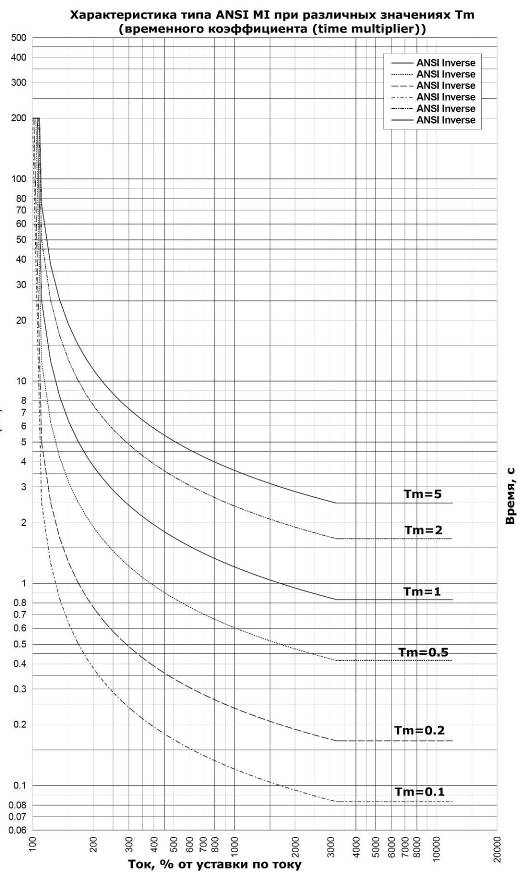

Рисунок 17. ВТХ типа ANSI MI



ПРИЛОЖЕНИЕ 2. Обозначения и диапазоны уставок РЗиА

Наименование функции в программном обеспечении ProView Software	Наименование функции при работе с лицевой панелью ШУ	Диапазон	Шаг
Группы уставок (Setting Groups)
·  Нормальная (Normal Profile) ·  Альтернативная № 1 (Alternate Profile #1) ·  Альтернативная № 2 (Alternate Profile #2) ·  Альтернативная № 3 (Alternate Profile #3)	·  Normal Profile ·  Alternate Profile #1 ·  Alternate Profile #2 ·  Alternate Profile #3
Примечание: При редактировании указывается активная группа уставок (Active Profile) и редактируемая группа уставок (Edit Profile). Активная группа уставок – группа, по которой ШУ в настоящее время работает. Редактируемая группа уставок – группа, которую пользователь в настоящее время может изменить.
Максимальная токовая защита (Overcurrent Protection)
Прямая последовательность (Phase Sequence)
Уставка по току (Minimum trip)	TCCPMinTrip	5-3200 A	0,01
Блокировка срабатывания защиты (Block Trip)	Функция отсутствует	Включена/отключена (Blocked/Unblocked)
Сигнализация превышения тока (Overcurrent Alarming)	Функция отсутствует	5-3200 А	0,01
Выдержка времени сигнализации (Overcurrent Alarming Time Delays)	Функция отсутствует	0-3600 с	0,005
Обратная последовательность (Negative Sequence)
Уставка по току (Minimum trip)	TCCQMinTrip	5-3200 A	0,01
Блокировка срабатывания защиты (Block Trip)	Функция отсутствует	Включена/отключена (Blocked/Unblocked)
Сигнализация превышения тока (Overcurrent Alarming)	Функция отсутствует	5-3200 А	0,01
Выдержка времени сигнализации (Overcurrent Alarming Time Delays)	Функция отсутствует	0-3600 с	0,005
Нулевая последовательность (Ground Minimum Trip)
Уставка по току (Minimum trip)	TCCPMinTrip	10-1600 A	0,01
Блокировка срабатывания защиты (Block Trip)	Функция отсутствует	Включена/отключена (Blocked/Unblocked)
Сигнализация превышения тока (Overcurrent Alarming)	Функция отсутствует	5-3200 А	0,01
Выдержка времени сигнализации (Overcurrent Alarming Time Delays)	Функция отсутствует	0-3600 с	0,005
Примечание: - В сетях с изолированной нейтралью защиты по току обратной и нулевой последовательностей обычно не используются. - Рекомендуемый диапазон для уставки по току 10-1600 А, погрешность измерений 1 мА. - Для каждой последовательности задаются свои ВТХ1 и ВТХ2
Время-токовые характеристики ВТХ (TCC)
ВТХ в цикле АПВ
- ВТХ 1 (ТСС1); - ВТХ 2 (ТСС2).	- ТСС1; - ТСС2.
Примечание: Для любой операции отключения может быть использована одна из ВТХ (1 или 2).
Тип ВТХ (Curve Type)
- ВТХ типа Kyle	Kyle 101-107, 111-122, 131-141, 151-152, 161-165
- ВТХ типа МЭК (IEC)	IEC Inv (200), IEC VI (201), IEC EI (202)
- ВТХ независимая (Constant)	Constant
- ВТХ типа ANSI	ANSI Inv, ANSI VI, ANSI EI
- ВТХ пользователя (User)	User 1-5
Примечание: Производитель предоставляет ВТХ на бумажном носителе. Потребитель также может использовать программу TccEd32 для просмотра и редактирования ВТХ в электронном виде.
ВТХ для каждой последовательности
ВТХ прямой последовательности (Phase Curve Type)	TCC1PCurve, TCC2PCurve
ВТХ обратной последовательности (Negative Sequence Curve Type)	TCC1QCurve, TCC2QCurve
ВТХ нулевой последовательности (Ground Curve Type )	TCC1GCurve, TCC2GCurve
Характеристики ВТХ
Временной коэффициент (Time multiplier)	TCC1PMult, TCC2PMult	0,1-25	0.005
Примечание: - Для временного коэффициента существует возможность его использования или отключения (Enabled or Disabled )

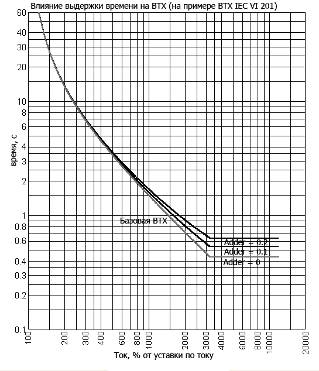

Выдержка времени (time adder)	TCC1PAdd, TCC2PAdd	0-30 c	0.005
Примечание: - Для выдержки времени существует возможность ее использования или отключения (Enabled or Disabled )

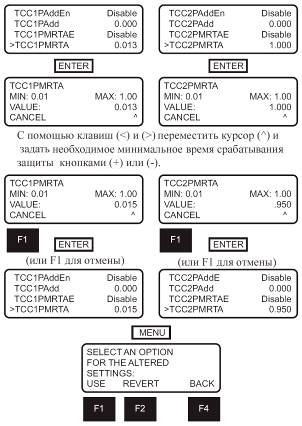

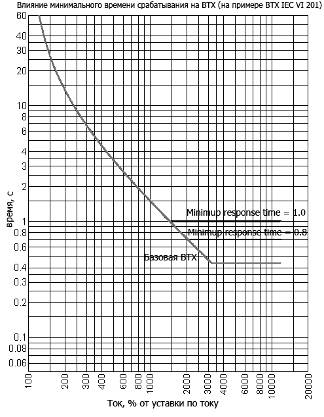

Минимальное время срабатывания (Minimum response time)	TCC1PMRTA, TCC2PMRTA	0,01-1 c	0.005
Примечание: - Для характеристики «минимальное время срабатывания» существует возможность ее использования или отключения (Enabled or Disabled )

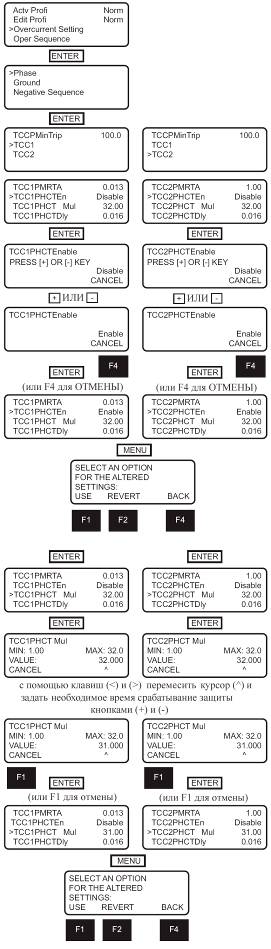

Кратность токовой отсечки (High current trip ratio)	TCC1PHCT, TCC2PHCT	1-32	0.1
Время срабатывания токовой отсечки (High current trip time delay)		0,01-0,15 c	0.005
Коэффициент времени возврата (Reset Coefficient)	Функция отсутствует	10-6-30	0.005
Примечание: - Время возврата – время, через которое механизм срабатывания токовой защиты возвращается в исходное состояние после исчезновения входного сигнала (когда измеренный ток становится меньше тока срабатывания). - Время возврата рассчитывается по формуле T = (TM * RCC)/(M2 – 1), где ТМ - Временной коэффициент (Time multiplier) RCC - Коэффициент времени возврата (Reset Coefficient) М – Коэффициент, равный отношению измеренного тока к уставке по току (I/ Minimum trip)
Автоматическое повторное включение (Reclose)

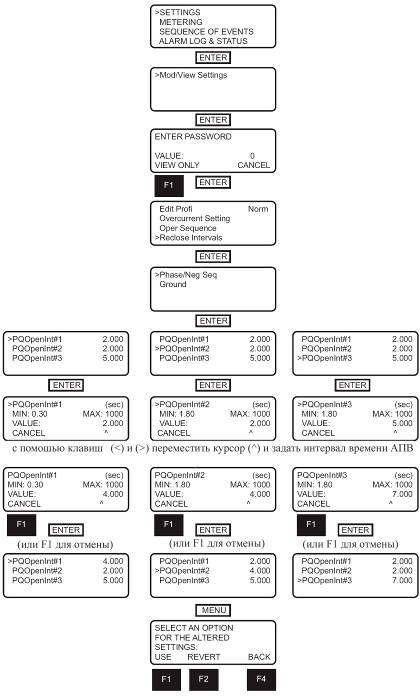

Интервал времени АПВ (Reclose Interval Times): - Интервал 1(Interval 1); - Интервал 2(Interval 2); - Интервал 2(Interval 3);	PQOpenInt#1 PQOpenInt#2 PQOpenInt#2	0.3-1000 с 1,8-1000 с 1,8-1000 с	0.03
Время возврата (Reset Time)	ResetTime	3-1800 с	0,01
Примечание: - Время возврата – время, через которое АПС/NOVA возвращается к первоначальным характеристикам после успешного АПВ.
Время сброса указателя (Reset Targets)	Функция отсутствует	2-3600 с	0,01
Примечание: - Время сброса указателя – время после успешного АПВ, через которое обнуляется сигнал о срабатывании защиты, вызвавшей отключение. - Для функции «Время сброса указателя» существует возможность ее использования или отключения (Enabled or Disabled)
Координации последовательности (Sequence Coordination)	Функция отсутствует	1-3	1

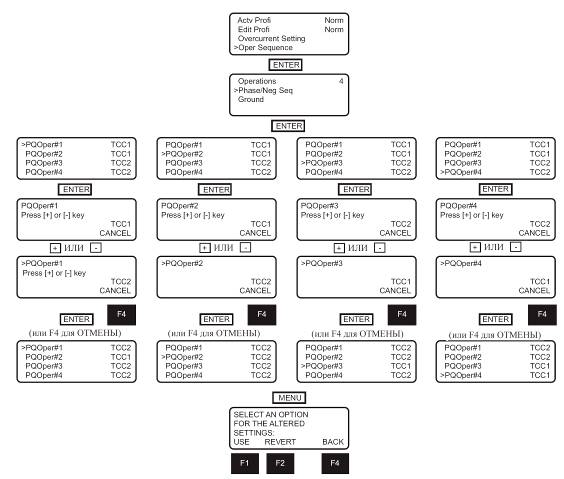

Последовательность операций (Operations Sequence): - Операция 1 (Operation # 1); - Операция 2 (Operation # 2); - Операция 3 (Operation # 3); - Операция 4 (Operation # 4);	- PQOper#1, - PQOper#2, - PQOper#3, - PQOper#4	ТСС1/ТСС2 ТСС1/ТСС2 ТСС1/ТСС2 ТСС1/ТСС2

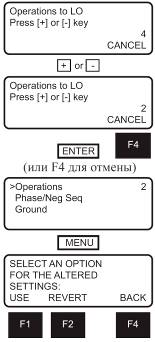

Блокировка операций (Operations to Lockout)	Operations	1-4
Примечание: - Задается номер операции отключения в цикле АПВ, после которого АПС/NOVA переходит в режим блокировки - О-ВО-ВО-О соответствует PQ#1-PQ#2-PQ#3-PQ#4
Режим «работа на линии»
Выдержка времени (Time Delay)	Функция отсутствует	0-100 с	0,01
Примечание: - Режим используется при выполнении оперативных или ремонтных работ на линии без снятия напряжения - Выдержка времени – время задержки АПВ после аварийного отключения АПС/NOVA при срабатывании максимальной токовой защиты
Блокировка по максимальному току (High Current Lockout)
Блокировка по максимальному току (High Current Lockout)	Функция отсутствует	A	0,01
Примечание: - Данная функции блокирует операции АПВ при достижении тока уставки. - Данная функция может быть использована или отключена (Enabled or Disabled) для любого из циклов АПВ (Enabled HCL for Operation # 1, # 2, # 3)
Режим «Включение на холодную нагрузку» (Cold Load Pickup)
Прямая последовательность (Phase Sequence)

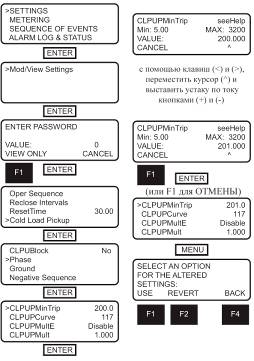

Уставка по току (Minimum trip)	CLPUPMinTrip	5-3200 A	0,01
Обратная последовательность (Negative Sequence)
Уставка по току (Minimum trip)	CLPUQMinTrip	5-3200 A	0,01
Нулевая последовательность (Ground Minimum Trip)
Уставка по току (Minimum trip)	CLPUGMinTrip	10-1600 A	0,01
Примечание: - В сетях с изолированной нейтралью защиты по току обратной и нулевой последовательностей обычно не используются. - Рекомендуемый диапазон для уставки по току 10-1600 А, погрешность измерений 1 мА.
ВТХ режима «Включение на холодную нагрузку» (CLPU Curve Type)
Уставка по току (Minimum trip)	CLPUPMinTrip	5-3200 A	0,01
Примечание: - Рекомендуемый диапазон для уставки по току 10-1600 А, погрешность измерений 1 мА. - Для каждой последовательности задаются свои ВТХ1 и ВТХ2
Тип ВТХ (Curve Type)
- ВТХ типа Kyle	Kyle 101-107, 111-122, 131-141, 151-152, 161-165
- ВТХ типа МЭК (IEC)	IEC Inv (200), IEC VI (201), IEC EI (202)
- ВТХ независимая (Constant)	Constant
- ВТХ типа ANSI	ANSI Inv, ANSI VI, ANSI EI
- ВТХ пользователя (User)	User 1-5
Примечание: Производитель предоставляет ВТХ на бумажном носителе. Потребитель также может использовать программу TccEd32 для просмотра и редактирования ВТХ в электронном виде.
ВТХ для каждой последовательности
ВТХ прямой последовательности (CLPU Phase Curve Type)	CLPUPCurve
ВТХ обратной последовательности (CLPU Negative Sequence Curve Type)	CLPUQcurve
ВТХ нулевой последовательности (CLPU Ground Curve Type )	CLPUGcurve
Характеристики ВТХ
Временной коэффициент (CLPU Multiplier)	CLPUPMult	0,1-25	0.005
Примечание: - Для временного коэффициента существует возможность его использования или отключения (Enabled or Disabled )
Выдержка времени (CLPU Adder)	CLPUPAdd	0-30 c	0.005
Примечание: - Для выдержки времени существует возможность ее использования или отключения (Enabled or Disabled)
Минимальное время срабатывания (CLPU Minimum Response Time Adder)	CLPUPMRTA	0.01-1.0	0.01
Примечание: - Для характеристики «минимальное время срабатывания» существует возможность ее использования или отключения (Enabled or Disabled )
Кратность токовой отсечки (CLPU High Current Trip)	CLPUPHCT	1-32	0.1
Время срабатывания токовой отсечки (CLPU HCT Time Delay)	CLPUPHCTDly	0,01-0,15 c	0.005
Примечание: - Для характеристики «кратность токовой отсечки» существует возможность ее использования или отключения (Enabled or Disabled )
Коэффициент времени возврата (CLPU Reset Coefficient)	Функция отсутствует	10-6-30	0.005
Примечание: - Время возврата рассчитывается по формуле T = (TM * RCC)/(M2 – 1), где ТМ - Временной коэффициент (Time multiplier) RCC - Коэффициент времени возврата (Reset Coefficient) М – Коэффициент, равный отношению измеренного тока к уставке по току (I/ Minimum trip) - Для коэффициента времени возврата существует возможность его использования или отключения (Enabled or Disabled )
Блокировка по максимальному току (CLPU High Current Lockout)	Функция отсутствует	A	0,01
АПВ в режиме «Включение на холодную нагрузку»
Интервал времени АПВ (CLPU Reclose Interval)	Функция отсутствует	1,8-100 с	0.03
Блокировка операций (CLPU Operations to Lockout)	Функция отсутствует	1-4
Примечание: - интервал бестоковой паузы для всех циклов АПВ одинаковый - задается № цикла АПВ, после которого АПС/NOVA блокируется

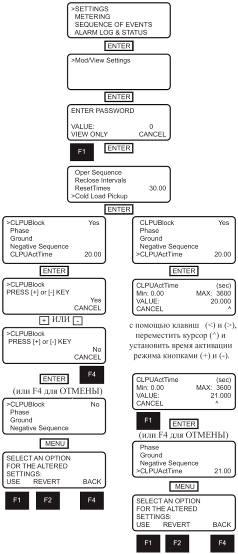

Активация режима «включение на холодную нагрузку»
Блокировка режима «включение на холодную нагрузку» (CLPU Block)	CLPUBlock	Введено/выведено (Enabled or Disabled)
Время активация режима «включение на холодную нагрузку» (CLPU Activation Time)	CLPUActTime	0-3600 с	0,01

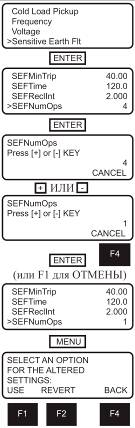

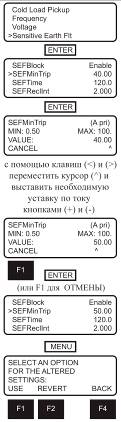

Защита от однофазных замыканий на землю (Sensitive Earth Fault)
Уставка по току (Sensitive Earth Minimum Trip)	SEFMinTrip	0.5-100 А	0.001
Выдержка времени (Sensitive Earth Time Delay)	SEFTime	0.1-300 с	0.01

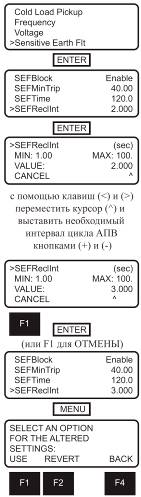

Интервал цикла АПВ при отключении от защиты (Sensitive Earth Reclose Interval)	SEFReclInt	1-100 с	0,03
Блокировка операций (Sensitive Earth Operations to Lockout)	SEFNumOps	1-4
Примечание: - интервал бестоковой паузы для всех циклов АПВ одинаковый - задается № цикла АПВ, после которого АПС/NOVA блокируется
Блокировка защиты (Enable Sensitive Earth Fault Tripping)	SEFBlock	Введено/выведено (Enabled or Disabled)
Защита по перегрузки (Low Set Overcurrent)
Ввод в действие защиты (Enable Low Set Trip)	Функция отсутствует	Введено/выведено (Enabled or Disabled)
Уставка по току (Amps)	Функция отсутствует	20-3200 А	0.001
Уставка по времени (Seconds)	Функция отсутствует	0-100 с	0.01
Примечание: - Данная защита производит отключение через установленное время, если ток превышает уставку, а установленное время меньше, чем время ВТХ максимальной токовой защиты.

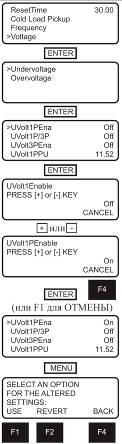

Защита от понижения/повышения напряжения (Voltage)
Защита от понижения напряжения (Undervoltage)

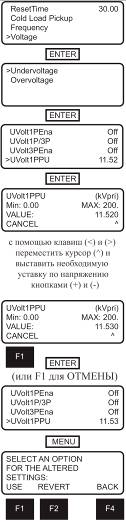

Уставка по понижению напряжения в одной фазе (Single Phase Undervoltage Pickup)	UVolt1PPU	0-200 кВ	0.001
Выдержка времени защиты по понижению напряжения в одной фазе (Single Phase Undervoltage Time Delay)	UVolt1PTime	0-100 с	0.01
Ввод в действие защиты по понижению напряжения в одной фазе (Enable 1P UV Trips)	UVolt1PEna	Введено/выведено (Enabled or Disabled)
Ввод в действие защиты по понижению напряжения в одной фазе с запрещением срабатывания по трем фазам (Enable 1P UV Trips with 3P Inhibit)	UVolt1P/3P	Введено/выведено (Enabled or Disabled)
Уставка по понижению напряжения в трех фазах (Three Phase Undervoltage Pickup)	UVolt3PPU	0-200 кВ	0.001
Выдержка времени защиты по понижению напряжения в трех фазах (Three Phase Undervoltage Time Delay)	UVolt3PTime	0-100 с	0.01
Ввод в действие защиты по понижению напряжения в трех фазах (Enable 3P UV Trips)	UVolt3PEna	Введено/выведено (Enabled or Disabled)
Примечание: - При вводе в действие защиты по понижению напряжения в одной фазе с запрещением срабатывания по трем фазам, при снижение напряжения во всех трех фазах отключение по данной защите производиться не будет
Защита от повышения напряжения (Overvoltage)
Уставка по повышению напряжения в одной фазе (Single Phase Overvoltage Pickup)	OVolt1PPU	0-200 кВ	0.001
Выдержка времени защиты по повышению напряжения в одной фазе (Single Phase Overvoltage Time Delay)	OVolt1PTime	0-100 с	0.01
Уставка по повышению напряжения в трех фазах (Three Phase Overvoltage Pickup)	OVolt3PPU	0-200 кВ	0.001
Выдержка времени защиты по повышению напряжения в трех фазах (Three Phase Overvoltage Time Delay)	OVolt3PTime	0-100 с	0.01
Ввод в действие защиты по повышению напряжения (Enable OV Trips)	OVoltEnabl	Введено/выведено (Enabled or Disabled)
Сигнализация при повышении/понижении напряжения (Under and Overvoltage Alarms)
Сигнализация при понижении напряжения (Alarm Undervoltage Pickup)	Функция отсутствует	0-200 кВ	0.001
Выдержка времени сигнализации при понижении напряжения (Undervoltage Alarm Time Delay)	Функция отсутствует	0-3600 с	0.01
Сигнализация при повышении напряжения (Alarm Overvoltage Pickup)	Функция отсутствует	0-200 кВ	0.001
Выдержка времени сигнализации при повышении напряжения (Overvoltage Alarm Time Delay)	Функция отсутствует	0-3600 с	0.01
Автоматическое восстановление питания после отключения защитой от повышения/понижения напряжения (Auto-Restoration from Under/Overvoltage Loadshed)
Выбор типа срабатывания защиты (Restoration Mode)	VoltageRestor Any Sing or All Thr	однофазная/трехфазная (Any Single Phase; All Three Phases
Верхнее значение предела напряжения (Voltage High Limit)	VoltRestHiL	0-200 кВ	0.001
Нижнее значение предела напряжения (Voltage Low Limit)	VoltRestLoL	0-200 кВ	0.001
Накопительное время функции (Schedule Time)	Freq:62Sched	1-3600 с	0.01
Максимальное время восстановления питания (Restoration Abort Timer)	Freq:62Abort	1-3600 с	0.01
Выдержка времени автоматического восстановления питания (Transient Time)	Freq:62Trans	0.1-3600 с	0.01
Примечание: - Выдержка времени необходимо для отстройки от переходных процессов, при которых возможны кратковременное повышение/понижение напряжения.
Защита от понижения/повышения частоты (Frequency)
Защита от понижения частоты (Underfrequency)
Уставка 1 по пониженной частоте (Stage 1 Pickup)	UFreq1PU	46-54 Гц	0.005
Выдержка времени уставки 1 (Stage 1 Time Delay)	UFreq1Time	0-100 с	0.01
Уставка 2 по пониженной частоте (Stage 2 Pickup)	UFreq1PU	46-54 Гц	0.005
Выдержка времени уставки 2 (Stage 2 Time Delay)	UFreq1Time	0-100 с	0.01
Ввод в действие защиты от понижения частоты (Enable Under frequency Tripping)	UFreqEnable	Введено/выведено (Enabled or Disabled)
Защита от повышения частоты (Overfrequency)
Уставка 1 по повышенной частоте (Stage 1 Pickup)	OFreq1PU	46-54 ГцFreq:810R:PU	0.005
Выдержка времени уставки 1 (Stage 1 Time Delay)	OFreq1Time	0-100 с	0.01
Уставка 2 по повышенной частоте (Stage 2 Pickup)	OFreq2PU	46-54 Гц	0.005
Выдержка времени уставки 2 (Stage 2 Time Delay)	OFreq2Time	0-100 с	0.01
Ввод в действие защиты от повышения частоты (Enable Under frequency Tripping)	OFreqEnable	Введено/выведено (Enabled or Disabled)
Сигнализация при повышении/понижении частоты (Under and Overfrequency Alarms)
Сигнализация при понижении частоты (Alarm Underfrequency Pickup)	Функция отсутствует	46-54 Гц	0.005
Выдержка времени сигнализации при понижении частоты (Underfrequency Alarm Time Delay)	Функция отсутствует	0-3600 с	0.01
Сигнализация при повышении частоты (Alarm Overfrequency Pickup)	Функция отсутствует	46-54 Гц	0.005
Выдержка времени сигнализации при повышении частоты (Overfrequency Alarm Time Delay)	Функция отсутствует	0-3600 с	0.01
Автоматическое восстановление питания после отключения защитой от понижения частоты (Underfrequency Restoration)
Ввод в действие автоматического восставноления питания (Enable Underfrequency Restoration)	UFreqEnabl	Введено/выведено (Enabled or Disabled)
Накопительное время функции (Schedule Time)	Freq:62Sched	1-3600 с	0.01
Максимальное время восстановления питания (Restoration Abort Timer)	Freq:62Abort	1-3600 с	0.01
Выдержка времени автоматического восстановления питания (Transient Time)	Freq:62Trans	0.1-3600 с	0.01
Уставка частоте (Restoration Frequency)	Freq:810R:PUFreq:810R:PU	46-54 Гц	0.005
Минимальное напряжение, при котором происходит срабатывание защиты по частоте (Minimum Voltage for Frequency Tripping)
Минимальное напряжение (Minimum Voltage for Frequency Tripping)	Freq:MinVolt	0-200 кВ	0.001
Контроль направленности (Directional Supervision)
Максимальный угол между током и напряжением (Maximum Torque Angle)	Функция отсутствует	0-90 град	1
Контроль направленности для токовой защиты прямой последовательности (Phase)	Функция отсутствует	Нет контроля/прямое направления/обратное направление (No Supervision/Forward/ Reverse)
Контроль направленности для токовой защиты нулевой последовательности и защиты от замыканий на землю (Ground/Sensitive earth)	Функция отсутствует	Нет контроля/прямое направления/обратное направление (No Supervision/Forward/ Reverse)
Контроль направленности для токовой защиты обратно последовательности (Negative)	Функция отсутствует	Нет контроля/прямое направления/обратное направление (No Supervision/Forward/ Reverse)
Примечание: - Когда контроль направленности включен, отключение по токовой защите происходит только для заданного направления.
Включение с улавливанием синхронизма (Sync-Check Settings)
Параметры синхронной работы (Sync-Check Parameters)
Угол напряжения (Voltage Angle)	Функция отсутствует	0-90 град	1
Выдержка времени, обусловленная действием механизма включения (Mechanism Operating Delay)	Функция отсутствует	0.0167 – 0.5 с	0.01
Примечание: - Данная функция используется при включении на параллельную работу с энергосистемой другого источника. Например, при включении резервной электростанции в параллельную работу с энергосистемой на время перевода нагрузки. - Время срабатывания контактов коммутационного модуля (выключателя) составляет 0.045 с.
Выдержка времени статического угла (Static Angle Delay)	Функция отсутствует	0 – 3600 с	0.01
Примечание: - Бестоковая пауза при АПВ может зависеть от выдержки времени статического угла включения с улавливанием синхронизма. Если функция включения с улавливанием синхронизма включена и напряжение имеется с двух сторон, фактическое значение бестоковой паузы должно быть между уставкой бестоковой паузы при АПВ и уставкой времени статического угла включения. Это обусловлено тем, что значения напряжений с обеих сторон должны сохраняться прежде, чем команда на включение будет подана.
Нерабочий порог (Dead Threshold)	Функция отсутствует	0-20000 В	1
Примечание: - Если измеренное напряжение на линии ниже, чем уставка «нерабочего порога», линия считается без напряжения (нерабочей).
Рабочий порог (Live Threshold)	Функция отсутствует	0-20000 В	1
Примечание: - Если измеренное напряжение на линии выше, чем уставка «рабочего порога», линия считается с наличием напряжения (рабочей).
Верхний предел напряжения (Upper Voltage Limit)	Функция отсутствует	0-20000 В	1
Нижний предел напряжения (Lower Voltage Limit)	Функция отсутствует	0-20000 В	1
Верхний предел частоты (Upper Frequency Limit)	Функция отсутствует	46-54 Гц	0.005
Нижний предел частоты (Lower Frequency Limit)	Функция отсутствует	46-54 Гц	0.005
Примечание: - Если значения напряжения и/или частоты не будут находиться в заданных пределах, команда на включения будет заблокирована.
Время неуспешного включения (Fail to Close Timer)	Функция отсутствует	0-3600 с	0.01
Примечание: - Если значения напряжения и/или частоты не будут находиться в заданных пределах, команда на включения будет заблокирована.
Условия включения (Close Conditions)
Ввод в контроля улавливания синхронизма при включении (Enable Sync-Check Supervision of Closing)	Функция отсутствует	Введено/выведено (Enabled or Disabled)
Включение при «рабочей» линии/«рабочих» шинах (Enable Hot Line/Hot Bus Closing)	Функция отсутствует	Введено/выведено (Enabled or Disabled)
Включение при «нерабочей» линии/«рабочих» шинах (Enable DeadLine/Hot Bus Closing)	Функция отсутствует	Введено/выведено (Enabled or Disabled)
Включение при «рабочей» линии/«нерабочих» шинах (Enable Hot Line/Dead Bus Closing)	Функция отсутствует	Введено/выведено (Enabled or Disabled)
Включение при «нерабочей» линии/«нерабочих» шинах (Enable DeadLine/Dead Bus Closing)	Функция отсутствует	Введено/выведено (Enabled or Disabled)
Выдержка времени, обусловленная действием механизма включения (Mechanism Operating Delay)	Функция отсутствует	0.0167 – 0.5 с	0.01

ПРИЛОЖЕНИЕ 3. Операции доступные с лицевой панели.

Меню настроек

Меню настроек используется для просмотра и изменения уставок для всех видов защит.

1.1.  Доступ в меню настроек только для просмотра:

SETTINGS → MOD/VIEW SETTINGS → нажать F1 для выбора режима просмотра (VIEW ONLY) → Выбрать необходимую настройку для просмотра

1.2.  Доступ в меню настроек для режима изменения уставок

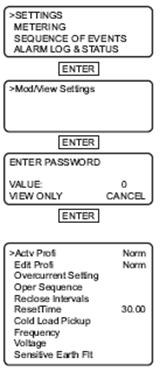

SETTINGS → MOD/VIEW SETTINGS → Выбрать необходимую настройку для редактирования

Прим: Также для просмотра настроек используют клавишу на передней панели «НАСТРОЙКИ».

Изменение группы уставок

ACTV PROFI – Активная группа уставок (по умолчанию NORM)

EDIT PROFI – редактируемая группа уставок. Доступно 4 группы: Normal, Alternate Profile #1, Alternate Profile #2, Alternate Profile #3.

Для редактирования группы уставок необходимо произвести следующее:

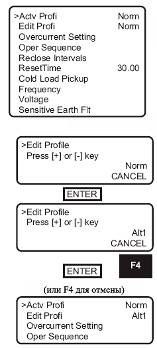

SETTINGS → MOD/VIEW SETTINGS → ACTV PROFI → EDIT PROFI → Нажать (+) или (-) для выбора нужной группы

После выбора происходит возврат к меню настоек.

Группы уставок также возможно активировать с помощью лицевой панели, для этого необходимо нажать клавишу ВВОД/ВЫВОД ЗАЩИТ и затем выбрать нужную группу уставок, после чего засветится индикатор выбранной клавиши.

МТЗ.

Для выставление уставок по МТЗ необходимо:

SETTINGS → MOD/VIEW SETTINGS → OVERCURRENT SETTING → EDIT PROFI → PHASE → TCCPMINTRIP → С помощью клавиш (+) или (-) выбрать необходимую уставку → Нажать ENTER или F1 для отмены → Нажать клавишу MENU → Нажать F1 для сохранения уставки, F2 для отмены или F4 для возврата к предшествующему действию.

Времятоковая характеристика

Для настройки ВТХ необходимо:

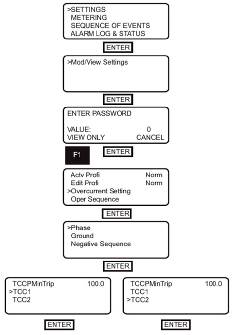

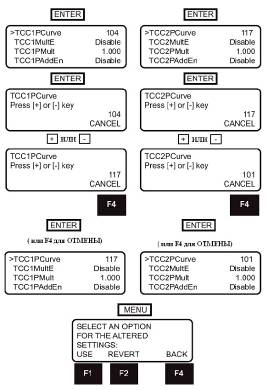

SETTINGS → MOD/VIEW SETTINGS → OVERCURRENT SETTING → PHASE → выбрать какую из двух ВТХ необходимо отредактировать (ТСС1 или ТСС2) → далее с помощью коэффициентов можно устанавливать токовые отсечки или сдвигать характеристику.

TCC1PCurve (TCC1PCurve) - вид ВТХ (Вид времятоковой характеристики приведен в приложении 1)

2. Сдвиг ВТХ – (Временной коэффициент) см. графики ВТХ

TCC1MultЕ (TCC2MultЕ) – включение отключение домножения

ТСС1PMult (ТСС2PMult) – число на которое домножается характеристика.

Минимальное время срабатывания защиты

(см. Приложение 2)

Для установки минимального времени срабатывания защиты необходимо:

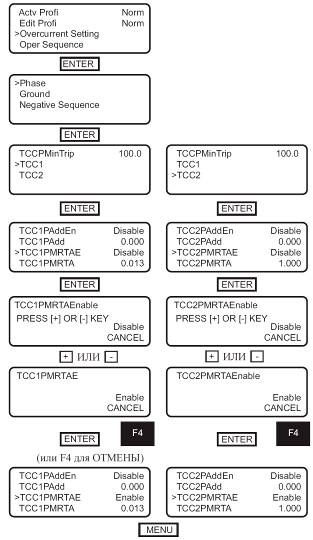

SETTINGS → MOD/VIEW SETTINGS → OVERCURRENT SETTING → PHASE → выбрать какую из двух ВТХ необходимо отредактировать (ТСС1 или ТСС2) → выбрать TCC1PMRTAE (TCC2PMRTAE) → выбрать Enable для включения или Disable для отключения функции → MENU → TCC1PMRTA (TCC2PMRTA) → с помощью клавиш (<) и (>) переместить курсор (^) и задать необходимое время срабатывание защиты кнопками (+) и (-) → нажать ENTER или F4 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Токовая отсечка.

Для установки токовой отсечки:

SETTINGS → MOD/VIEW SETTINGS → OVERCURRENT SETTING → PHASE → выбрать какую из двух ВТХ необходимо отредактировать (ТСС1 или ТСС2) → TCC1PHCTEn (TCC2PHCTEn) → Выбрать Enable для включения или Disable для отключения → Нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата → TCC1PHCT Mul (TCC2PHCT Mul) → с помощью клавиш (<) и (>) переместить курсор (^) и задать необходимое время срабатывание защиты кнопками (+) и (-) → Enter для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

АПВ

Количество операций включения

SETTINGS → MOD/VIEW SETTINGS → OPER SEQUENCE → OPERATION → задать необходимое количество операций кнопками (+) и (-) → Enter для ввода, F4 для отмены → нажимать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

ВТХ для АПВ

SETTINGS → MOD/VIEW SETTINGS → OPER SEQUENCE → PHASE/NEG SEQ → выбирать номер АПВ для которой необходимо установить ВТХ (PQOper#1, PQOper#2, PQOper#3, PQOper#4) → задать необходимую ВТХ кнопками (+) и (-) → Enter для ввода, F4 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата

Интервал времени АПВ

SETTINGS → MOD/VIEW SETTINGS → RECLOSE INTERVALS → PHASE/NEG SEQ → выбирать номер необходимого интервала (PQOpenInt#1, PQOpenInt#2 или PQOpenInt#3) → выставляем необходимый интервал времени АПВ клавишами (+) и (-) → Enter для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Время возврата АПВ

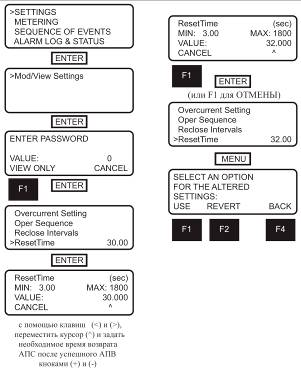

SETTINGS → MOD/VIEW SETTINGS → RESETTIME → выставляем необходимое время возврата АПС/NOVA после успешного АПВ клавишами (+) и (-) → Enter для ввода, F1 для отмены

Включение на холодную нагрузку

Ввод в работу режима «Включение на холодную нагрузку».

SETTINGS → MOD/VIEW SETTINGS → COLD LOAD PICKUP → CLPUBlock → с помощью клавиш (+) или (-) выставить NO → ENTER для ввода, F4 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Время активация режима «Включение на холодную нагрузку»

SETTINGS → MOD/VIEW SETTINGS → COLD LOAD PICKUP → CLPUActTime → с помощью клавиш (<) и (>) переместить курсор (^) и задать необходимое время кнопками (+) и (-) → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Уставка по току для режима «Включение на холодную нагрузку»

SETTINGS → MOD/VIEW SETTINGS → COLD LOAD PICKUP → PHASE → CLPUPMinTrip → с помощью клавиш (<) и (>) переместить курсор (^) и выставить необходимую уставку по току кнопками (+) и (-) → Enter для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

ВТХ режима «Включение на холодную нагрузку».

Для выбора ВТХ режима «Включение на холодную нагрузку» необходимо:

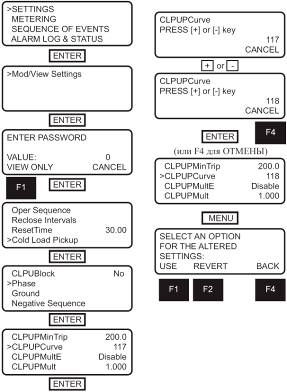

SETTINGS → MOD/VIEW SETTINGS → COLD LOAD PICKUP → PHASE → CLPUPCurve → кнопками (+) и (-) выбирать необходимую ВТХ → Enter для ввода, F4 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Остальные настройки по ВТХ см. ВТХ по МТЗ.

Защита от понижения/повышения частоты

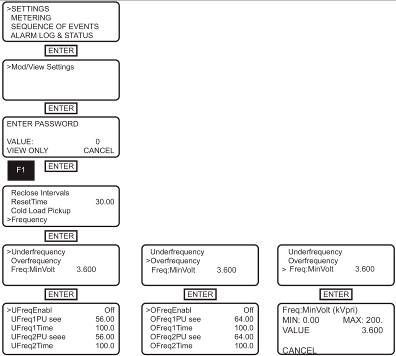

Ввод в работу защиты от понижения частоты:

SETTINGS → MOD/VIEW SETTINGS → FREQUENCY → UNDERFREQUENCY → UFREQENABL → выбрать OFF для вывода защиты, ON для ввода защиты → Enter для ввода, F4 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

9.2. Ввод в работу защиты от повышения частоты:

SETTINGS → MOD/VIEW SETTINGS → FREQUENCY → OVERFREQUENCY → OFREQENABL → далее аналогично защите от понижения частоты.

Ввод в работу автоматического восстановления питания после отключения защитой по частоте.

SETTINGS → MOD/VIEW SETTINGS → FREQUENCY → Freq:MinVolt (kVpri) → с помощью клавиш (<) и (>) переместить курсор (^) и выставить необходимую уставку по напряжению, при котором происходит срабатывание по частоте, кнопками (+) и (-) → Enter для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Уставка по понижению частоты

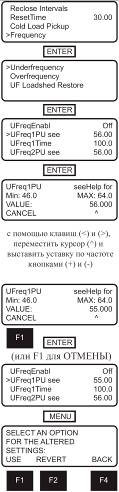

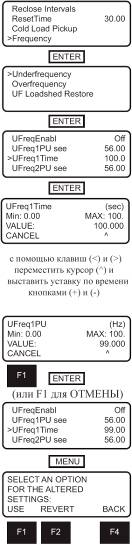

SETTINGS → MOD/VIEW SETTINGS → FREQUENCY → UNDERFREQUENCY →

UFREQ1PU see (UFREQ2PU see ) → с помощью клавиш (<) и (>) переместить курсор (^) и выставить необходимую уставку по частоте кнопками (+) и (-) → Enter для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Уставка по времени для защиты от понижения частоты

SETTINGS → MOD/VIEW SETTINGS → FREQUENCY → UNDERFREQUENCY →

UFREQ1TIME (UFREQ2TIME) → с помощью клавиш (<) и (>) переместить курсор (^) и выставить необходимую уставку по времени кнопками (+) и (-) → Enter для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Уставка по повышению частоты

SETTINGS → MOD/VIEW SETTINGS → FREQUENCY → OVERFREQUENCY → далее настройки аналогичные настройкам защиты от понижения частоты.

Автоматическое восстановление питания после отключения защитой от понижения частоты

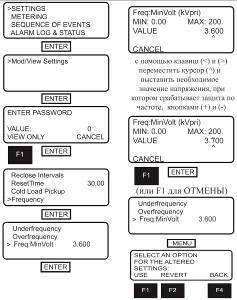

SETTINGS → MOD/VIEW SETTINGS → FREQUENCY → FREQ:MINVOLT → с помощью клавиш (<) и (>) переместить курсор (^) и выставить необходимую уставку по напряжению, при котором срабатывает защита по частоте, кнопками (+) и (-) → Enter для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Защита от понижения напряжения

Ввод защиты от понижения напряжения в одной фазе.

SETTINGS → MOD/VIEW SETTINGS → VOLTAGE → UNDERVOLTAGE → UVOLT1PENA → с помощью клавиш (+) или (-) выставить on → Enter для ввода, F4 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Уставка защиты по понижению напряжения в одной фазе

SETTINGS → MOD/VIEW SETTINGS → VOLTAGE → UNDERVOLTAGE → UVOLT1PPU → с помощью клавиш (<) и (>) переместить курсор (^) и выставить необходимую уставку по напряжению кнопками (+) и (-) → Enter для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Выдержка времени защиты по понижению напряжения в одной фаз.

SETTINGS → MOD/VIEW SETTINGS → VOLTAGE → UNDERVOLTAGE → UVOLT1PTIME → с помощью клавиш (<) и (>) переместить курсор (^) и выставить необходимую выдержку времени кнопками (+) и (-) → Enter для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Для защиты по понижению напряжения в одной фазе с запретом срабатывания в трех фазах (UVolt1P/3P) и защиты по понижению напряжения в трех фазах (UVolt3P). Все действия аналогичны, как и для защиты от понижения напряжения в одной фазе.

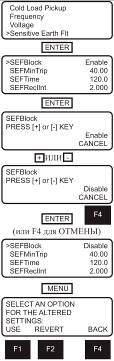

Защита от однофазных замыканий на землю.

Ввод защиты от однофазных замыканий на землю

SETTINGS → MOD/VIEW SETTINGS → SENSITIVE EARTH FLT → SEFBLOCK → с помощью клавиш (+) или (-) выставить NO → DISABLE → ENTER для ввода, F4 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Уставка защиты от однофазных замыканий на землю

SETTINGS → MOD/VIEW SETTINGS → SENSITIVE EARTH FLT → SEEFMINTRIP → с помощью клавиш (<) и (>) переместить курсор (^) и выставить необходимую уставку по току кнопками (+) и (-) → ENTER для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Выдержка времени защиты от однофазных замыканий на землю.

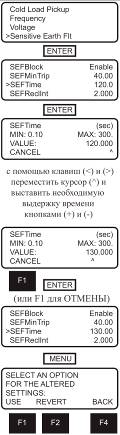

SETTINGS → MOD/VIEW SETTINGS → SENSITIVE EARTH FLT → SEFTIME → с помощью клавиш (+) или (-) выставить номер цикла АПВ после которого АПС/NOVA блокируется → ENTER для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Интервал цикла АПВ при отключении от защиты от однофазных замыканий на землю.

SETTINGS → MOD/VIEW SETTINGS → SENSITIVE EARTH FLT → SEFRECIINT → с помощью клавиш (<) и (>) переместить курсор (^) и выставить необходимый интервал цикла АПВ кнопками (+) и (-) → ENTER для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Количество операций АПВ

SETTINGS → MOD/VIEW SETTINGS → SENSITIVE EARTH FLT → SEFNUMOPS → с помощью клавиш (<) и (>) переместить курсор (^) и выставить необходимый интервал цикла АПВ кнопками (+) и (-) → ENTER для ввода, F1 для отмены → нажать клавишу MENU → нажать F1 для ввода настроек, F2 для отмены или F4 для возврата.

Измерения

Доступ к меню измерений можно осуществлять через основное меню METERING и с помощью лицевой панели, клавишей измерение.

измерение

Мгновенные значения

METERING → INST. METERING → выводятся на экран мгновенные значения токов и напряжения.

Электрические величины нагрузки.

Отображаются следующие величины (пофазно):

- усредненное за заданный период и максимальное значение тока;

- усредненное за заданный период и максимальное значение активное мощности;

- усредненное за заданный период и максимальное значение реактивной мощности.

Сброс максимальных значений

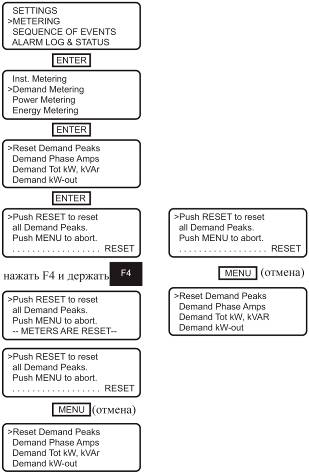

METERING → DEMAND → RESET DEMAND PEAKS → PUSH RESET TO RESET → Нажать MENU для отмены или нажать и удерживать F4 для сброса → Нажать клавишу MENU.

Усредненное и максимальное значение тока

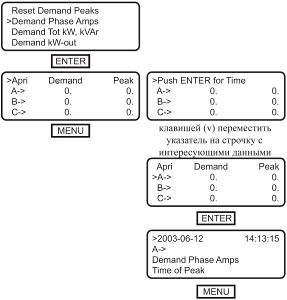

METERING → DEMAND → DEMAND PHASE AMPS → для возврата нажать клавишу MENU или ENTER для просмотра времени события → клавишей (v) переместить указатель на строчку с интересующими данными, нажать ENTER → MENU для возврата

Усредненное и максимальное значение активной и реактивной мощности

METERING → DEMAND → DEMAND TOT kW, kVAR → для возврата нажать клавишу MENU или ENTER для просмотра времени события → клавишей (v) переместить указатель на строчку с интересующими данными, нажать ENTER → MENU для возврата

Активная мощность в прямом направлении.

METERING → DEMAND → DEMAND kW-out → для возврата нажать клавишу MENU или ENTER для просмотра времени события → клавишей (v) переместить указатель на строчку с интересующими данными, нажать ENTER → MENU для возврата

Активная мощность в обратном направлении.

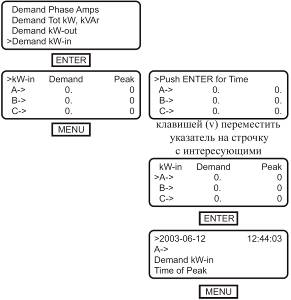

METERING → DEMAND → DEMAND kW-in → для возврата нажать клавишу MENU или ENTER для просмотра времени события → клавишей (v) переместить указатель на строчку с интересующими данными, нажать ENTER → MENU для возврата

Реактивная мощность в прямом направлении.

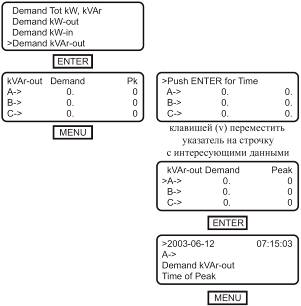

METERING → DEMAND → DEMAND kVar-out → для возврата нажать клавишу MENU или ENTER для просмотра времени события → нажать ENTER → MENU для возврата

Реактивная мощность в обратном направлении

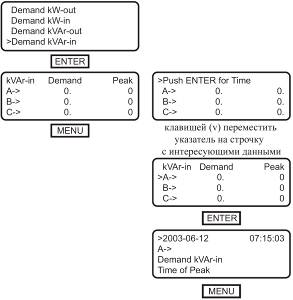

METERING → DEMAND → DEMAND kVar-in → для возврата нажать клавишу MENU или ENTER для просмотра времени события → нажать ENTER → MENU для возврата

Измерение мощности

METERING → POWER METERING

Мгновенное значение активной и реактивной мощности

Измерение энергии

METERING → ENERGY METERING

Значение энергии в прямом и обратном направлениях

Измерение коэффициента мощности

METERING → POWER FACTOR

Измерение частоты

METERING → FREQ

События

Доступ к событиям осуществляется как с лицевой панели, так и с помощью меню: SEQUENCE OF EVENT → ENTER to view SOE → для просмотра событий использовать клавишу (V).

Перечень событий

Событие	Объяснение	Сопровождающая информация
1. NORMAL PROFILE:	Включение нормальной группы уставок.
2. ALT PROFILE #1:	Включение альтернативной группы уставок № 1.
3. ALT PROFILE #2:	Включение альтернативной группы уставок № 2.
4. ALT PROFILE #3:	Включение альтернативной группы уставок № 3.
5. BLOCK OF CLOSE:	Включение АПС/NOVA заблокировано.
6. CLOSE FAILURE:	Невыполнение команды включения.
7. CLOSE FAIL: SYNC:	Невыполнение команды при включении с улавливанием синхронизма.
8. CONTROL ALARMS:	Неисправность ШУ: отсутствие оперативного питания либо перезагрузка памяти. Прим: перезагрузка памяти происходит при изменении параметров ШУ (изменении группы уставок, загрузке новых параметров с компьютера, изменение параметров защит и т. п.).
9. CONTROL LOCKOUT:	ШУ заблокирован.
10. CTL CKT INTERRUPT:	Цепи управления отсоединены (т. е. отключен или оборван кабель).
11. FAULT DATA (pri)	Превышения тока. Отображается значение максимального тока двух периодов после поступления этого сигнала.
12. FREQUENCY TRIP	Отключение при увеличении или снижении частоты.
13. GND TRIP BLK OFF:	Защита по токам нулевой последовательности отключена.
14. GND TRIP BLK ON:	Защита по токам нулевой последовательности включена.
15. HOT-LINE TAG OFF:	Режим работы на линии выключен.
16. HOT-LINE TAG ON:	Режим работы на линии включен.
17. MAN/EXT TRIP/LO:	Отключение АПС/NOVA (с передней панели ШУ или дистанционно).
18. MANUAL/EXT CLOSE:	Включение АПС/NOVA (с передней панели ШУ или дистанционно).
19. NO CONTROL ALARM:	Аварийных событий не обнаружено
20. NO CLOSE: FREQ:	Включение заблокировано. Частота находится вне заданных пределах.
21. NON-RECLOSE OFF:	АПВ выведено из работы.
22. NON-RECLOSE ON:	АПВ введено в работу.
23. OVERCURRENT TRIP:	Отключение по МТЗ.
24. RAM REFRESH:	Очистка протокола событий.	Дата очистки протокола событий
25. RCLS RETRY FAIL:	Невыполнение команды включения в цикле АПВ.
26. NO CLOSE: VOLT:	Включение заблокировано. Напряжение находится вне заданных пределах.
27. SEF TRIP:	Отключение по защите от однофазных замыканий на землю
28. SEQUENCE COORD:	Ток через АПС/NOVA превысил ток отключения, но АПС/NOVA не отключился по селективности. При этом АПС/NOVA переходит в состояние готовности к отключению, которая соответствует операции 2 в цикле АПВ (координация последовательности).
29. SEQUENCE RESET:	Возврат к первоначальному состоянию АПС/NOVA по истечении выдержки времени, после фиксирования тока превышающего ток отключения. При этом АПС/NOVA переходит в состояние готовности к отключению, которая соответствует операции 1 в цикле АПВ
30. TRIP FAILURE:	Невыполнение команды отключения.
31. VOLTAGE TRIP:	Отключение при увеличении или снижении напряжения.
32. SI VOLTS HIGH:	Наличие напряжения со стороны источника 1.
33. SII VOLTS HIGH:	Наличие напряжения со стороны источника 2.
34. SI VOLTS LOW:	Отсутствие напряжения со стороны источника 1.
35. SII VOLTS LOW:	Отсутствие напряжения со стороны источника 2.
36. LS CLOSE:	Включение АПС/NOVA в режиме АВР.
37. LS NOT RESET:	Срабатывание режима АВР.
38. LS RESET:	Перезагрузка режима АВР.

Аварийные события

0 = аварийного события не было

1 = обнаружено аварийное событие

Доступ к аварийным событиям осуществляется

как с лицевой панели, кнопкой ALARMS, так и с

помощью меню:

ALARM LOG & STATUS → для просмотра

событий использовать клавишу (V).

Аварийные события: 1. Trip Malfunction – отказ цепи включения

Кнопка для входа в меню «Аварийные события» 2. Close Malfunction – отказ цепи отключения

3. Interrupter Malf – неисправность

коммутационного модуля

4. Loss of Sensing – потеря чувствительности

(неисправность токовых цепей или цепей

напряжения)

5. Power Supply Malf – неисправность цепей

питания

6. Sync Close Alarm – ошибка команды

включения

7. RAM Failure – неисправность платы RAM

8. ROM Failure – неисправность платы ROM

9. Battery Alarm – неисправность батареи

10. No AC Present – неисправность цепей внешнего источника питания

11. HLT Close Attempt – попытка включения режима «Работа на линии»

12. LoadSide PT Error – неисправность трансформатора со стороны источника

13. CT Ratio Error – не правильно задан коэффициент трансформации

14. RIF Comm Failure – неисправность платы питания

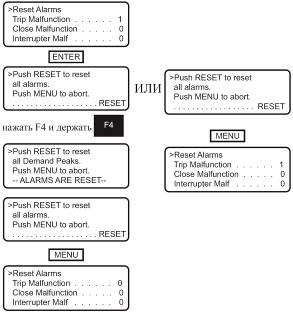

Сброс аварийных событий

ALARM LOG & STATUS → Reset Alarms → Нажать MENU для отмены или нажать и удерживать F4 для сброса → Нажать клавишу MENU.

Счетчик операций

Доступ к счетчику операций осуществляется как с лицевой панели, кнопкой OPER COUNTER, так и с помощью меню: COUNTERS → для просмотра событий использовать клавишу (V).

Trip Counter – счетчик операций отключения

A Ph Targ Cntr – счетчик операций отключения по фазе А

B Ph Targ Cntr – счетчик операций отключения по фазе В

C Ph Targ Cntr – счетчик операций отключения по фазе С

Gnd Targ Cntr – счетчик операций отключения по защите токов нулевой последовательности

DEF Targ Cntr – счетчик операций отключения по земляной защите

Кнопка счетчика операций

ПРИЛОЖЕНИЕ 4. Схемы подключения оперативного питания
