ШКАФ АРХИВНЫЙ
ШАМ-1м
(ШМ 11)
Паспорт и инструкция по эксплуатации
ПРЦ. ШКА.03.00 ПС
1. НАЗНАЧЕНИЕ
1.1 Шкаф архивный ШАМ-1м (ШМ 11) (далее по тексту – шкаф или изделие) пред-назначен для хранения стандартных папок с документами и прочих предметов.
1.2 Шкаф имеет сборную конструкцию и состоит из металлического корпуса с дву-мя свободно вращающимися на осях дверями и тремя съемными, регулируемыми по высоте полками.
1.3 Шкаф предназначен для эксплуатации при температуре окружающего воздуха от +1°С до +40°С при влажности не более 80 %.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра | Значение параметра | |
Габаритные размеры (высота´ ширина´глубина), мм* | 1800×903×450 | |
Размеры проема двери, мм* | 1698×430 | |
Высота расположения полки min, мм** | 114 | |
Высота расположения полки max, мм | 1484 | |
Шаг регулировки полок, мм | 114 | |
Размер полки, мм | 382×892 | |
Тип замка | Поворотная ручка | |
Масса, кг | 64 | |
Количество грузовых мест в упакованном виде | 2 | |
Габаритные размеры в упакованном виде, мм | Место 1 | 1820×510×125 |
Место 2 | 920×475×95 | |
Масса в упакованном виде, кг | Место 1 | 53 |
Место 2 | 11 |
* Величина параметра в собранном виде;
 |
** Размер от дна шкафа.
3. КОМПЛЕКТНОСТЬ

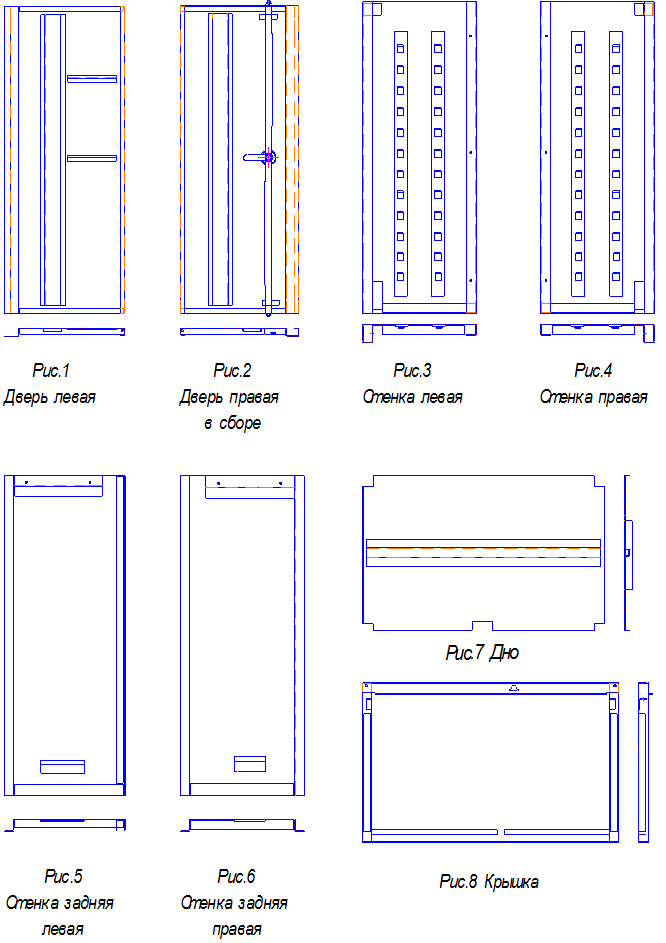

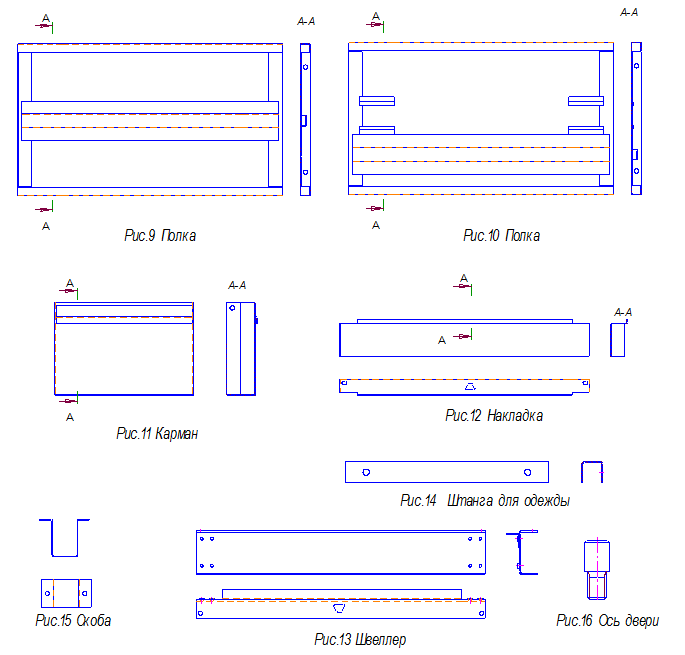

Наименование | Кол-во | Рис. | Примечание |
Дверь левая | 1 | 1 | – |
Дверь правая в сборе | 1 | 2 | – |
Стенка левая | 1 | 3 | – |
Стенка правая | 1 | 4 | – |
Стенка задняя левая | 1 | 5 | – |
Стенка задняя правая | 1 | 6 | – |
Дно | 1 | 7 | – |
Крышка | 1 | 8 | – |
Полка | 2 | 9 | – |
Полка | 1 | 10 | с местами крепления штанги для одежды |
Карман | 2 | 11 | – |
Накладка | 1 | 12 | – |
Швеллер | 1 | 13 | – |
Штанга для одежды | 1 | 14 | – |
Скоба | 2 | 15 | – |
Ось двери | 4 | 16 | – |
Замок в сборе | 1 | – | с пятью ключами |
Винт М4´30 | 4 | – | для крепления швеллера |
Винт самонарезающий 4,2´12 | 17 | – | для крепления стенок, крышки и накладки к швеллеру |
Гайка барашковая М4 | 4 | – | для крепления швеллера |
Гайка М6 | 4 | – | для крепления осей |
Шайба 04 | 4 | – | для крепления швеллера |
Шайба 06 | 4 | – | для крепления осей |
Шайба 6 65Г | 4 | – | для крепления дверей |
Шайба 08 | 4 | – | для позиционирования дверей |
Паспорт ПРЦ. ШКА.03.00 ПС | 1 | – | – |
|
|
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1 Изделие состоит из ряда элементов, перечисленных в п.3 настоящего паспорта, которые, будучи собраны по п.6, представляют собой закрытый шкаф, предназначен-ный для использования согласно п.1.
4.2 Шкаф оснащен индивидуальным замком с пятью ключами, тремя съемными, регулируемыми по высоте полками, одна из которых оснащена элементами установки штанги для одежды.
5. МЕРЫ БЕЗОПАСНОСТИ
5.1 Шкаф должен устанавливаться на горизонтальной площадке.
5.2 При сборке необходимо соблюдать правила техники безопасности.
5.3 При эксплуатации шкафа запрещается отклонять его от вертикального положения.
6. ПОДГОТОВКА К РАБОТЕ
6.1 Шкаф архивный ШАМ-1м (ШМ 11) поставляется в разобранном виде. Ниже приводится порядок сборки.
6.2 Сборка должна производиться на ровной твердой площадке.
6.3 Порядок сборки шкафа архивного.
6.3.1 Собрать стенку заднюю левую (поз.1) и стенку заднюю правую (поз.2) (рис.17). Крепить между собой тремя винтами самонарезающими (поз.3).
Наименование | Количество | Рисунок (см. п.3) | Поз. |
Стенка задняя левая | 1 | 5 | 1 |
Стенка задняя правая | 1 | 6 | 2 |
Винт самонарезающий 4,2´12 | 3 | – | 3 |
6.3.2 Собрать стенку левую (рис.18). Вставить стенку левую (поз.1). Закрепить стенку левую тремя самонарезающими винтами (поз.2) к стенке задней левой.
Наименование | Количество | Рисунок (см. п.3) | Поз. |
Стенка левая | 1 | 3 | 1 |
Винт самонарезающий 4,2´12 | 3 | – | 2 |
6.3.3 Собрать стенку правую (рис.19). Вставить стенку правую (поз.1). Закрепить стенку правую тремя самонарезающими винтами (поз.2) к стенке задней правой.
Наименование | Количество | Рисунок (см. п.3) | Поз. |
Стенка правая | 1 | 4 | 1 |
Винт самонарезающий 4,2´12 | 3 | – | 2 |
6.3.4 Собрать швеллер (рис.20). Вставить швеллер (поз.1) фиксирующими элемен-тами в отверстия левой и правой стенок таким образом, чтобы паз на полке швеллера был ориентирован вверх. Закрепить швеллер винтами (поз.2), гайками барашковыми (поз.3), шайбами (поз.4) к каждой стенке.
(винты вставить во внутренние пары отверстий).
Наименование | Количество | Рисунок (см. п.3) | Поз. |
Швеллер | 1 | 13 | 1 |
Винт М4´30 | 4 | – | 2 |
Гайка барашковая М4 | 4 | – | 3 |
Шайба 04 | 4 | – | 4 |
|
6.3.5 Собрать дверь левую (рис.21). Вставить в отверстия двери левой (поз.1) оси (поз.2) и зафиксировать гайкой (поз.3) и шайбами (поз.4, 5).
Наименование | Количество | Рисунок (см. п.3) | Поз. |
Дверь левая | 1 | 1 | 1 |
Ось двери | 2 | 16 | 2 |
Гайка М6 | 2 | – | 3 |
Шайба 6 65Г | 2 | – | 4 |
Шайба 06 | 2 | – | 5 |
6.3.6 Собрать стенку правую (рис.22). Вставить в отверстия двери правой (поз.1) оси (поз.2) и зафиксировать гайкой (поз.6) шайбами (поз.4, 5).
Наименование | Количество | Рисунок (см. п.3) | Поз. | |
Дверь правая | 1 | 2 | 1 | |
Ось двери | 2 | 16 | 2 | |
Шайба 6 65Г | 2 | – | 3 | |
Гайка М6 | 2 | – | 4 | |
Шайба 06 | 2 | – | 5 |
6.3.7 Собрать накладку, двери и крышку (рис.23). Надеть накладку (поз.1) на швел-лер и закрепить 2-мя винтами самонарезающими (поз.3). Установить двери в отверс-тия накладки (поз.1) и крышки (поз.2), регулируя зазор дверей с помощью шайб (поз.4). Крышку крепить шестью винтами самонарезающими (поз.3): двумя винтами к стенкам боковым и 4-мя винтами – к стенкам задним.
Наименование | Количество | Рисунок (см. п.3) | Поз. |
Накладка | 1 | 12 | 1 |
Крышка | 1 | 8 | 2 |
Винт самонарезающий 4,2´12 | 8 | – | 4 |
Шайба 08 | 4 | – | 5 |
|
6.3.8 Установить дно (рис.24). Установить дно (поз.1) таким образом, чтобы сгибы дна вошли в скобы стенок задних (см. вид А-А) и боковых (см. вид Б-Б), а передняя часть дна легла на уголок «Г» швеллера.
Наименование | Количество | Рисунок (см. п.3) | Поз. |
Дно | 1 | 7 | 1 |
|
6.3.9 Установить полки (поз.1) (рис.25) на выбранной высоте в соответствующие пазы на стенках боковых. При установке штанги для одежды, вложить штангу (поз.3) в скобы (поз.4), которые завести в пазы на нижней стороне полки (поз.2) и раздвинуть до упора к краям полки.
Наименование | Количество | Рисунок (см. п.3) | Поз. |
Полка | 2 | 9 | 1 |
Полка | 1 | 10 | 2 |
Штанга для одежды | 1 | 14 | 3 |
Скоба | 2 | 15 | 4 |
|
6.3.10 Карманы (поз.1) (рис.26) установить в скобы, расположенные на левой двери.
Наименование | Количество | Рисунок (см. п.3) | Поз. |
Карман | 2 | 11 | 1 |
|
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
7.1 Шкаф не требует технического обслуживания в процессе эксплуатации.
7.2 Покрытие, нанесенное на внешние поверхности элементов шкафа, допускает проведение влажной уборки. Не допускается применение для уборки органических растворителей и моющих средств, содержащих абразивы.
7.3 Изделия транспортировать в упакованном виде всеми видами транспорта в кры-тых транспортных средствах, а также в контейнерах, в соответствии с правилами перевозок грузов, действующими на каждом виде транспорта.
7.4 Изделия хранить в упакованном виде при температуре воздуха от -40°С до +40°С и относительной влажности не более 80 %.
8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Шкаф архивный ШАМ-1м (ШМ 11) признан годным для эксплуатации.
Дата выпуска __________________________________
Число, месяц, год
№ партии __________________________________
М. П.
__________________________________
Подпись лица, ответственного за приемку
9. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ
Шкаф архивный ШАМ-1м (ШМ 11) упакован согласно требованиям технической документации.
Дата упаковки _____________________________________
Число, месяц, год
Упаковку произвел _____________________________________
Подпись, фамилия, инициалы
10. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
10.1 Изготовитель гарантирует соответствие шкафов требованиям технических ус-ловий при соблюдении условий их транспортирования, хранения, сборки и эксплуата-ции.
10.2 Гарантийный срок эксплуатации – 12 месяцев со дня продажи.
10.3 Срок службы изделия – 7 лет.
10.4 В течении гарантийного срока эксплуатации потребитель имеет право на бес-платный ремонт шкафа или его замену в случае невозможности его ремонта.
10.5 Изготовитель не несет ответственности и не возмещает ущерба за дефекты, возникшие по вине потребителя или торгующей организации, при нарушении правил транспортирования и хранения, некомплектности изделия и соблюдения требований настоящего паспорта.
10.6 Гарантийные обязательства распространяются на шкафы, приобретенные у предприятия-изготовителя или его официальных представителей.
11. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
При предъявлении претензий потребителю необходимо обратиться в торгующую организацию, осуществившую продажу шкафа либо выслать паспорт с указанием неисправности по адресу, указанному на этикетке.
ЗАПОЛНЯЕТ ТОРГОВОЕ ПРЕДПИЯТИЕ
Дата продажи _______________________________
Число, месяц, год
Продавец _______________________________
Подпись или штамп
Штамп магазина
