Рис.1.3.1.
Рис.1.3.2.
|
Рис.1.3.3.
Рис.1.3.4.
Рис.1.3.5.
Рис.1.3.6.
Рис.1.3.7.

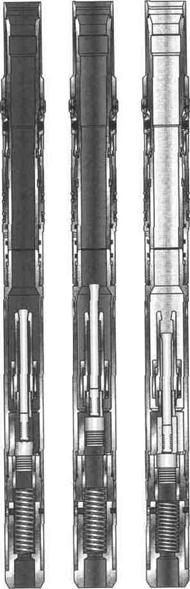

Рис.1.3.1. Схемы пакеров различных конструкций.
А-с уплотнительным элементом, расширяющимся при действии осевой нагрузки, c шлипсовой опорой на обсадную колонну ;
Б-самоуплотняющийся пакер (опора не показана)
1-прорезь втулки, 2-штифт,3-втулка, 4-пружина(фонарь), 5-шток пакера, 6,7- уплотняющие элементы, 8- конус, 9- шлипсовый захват

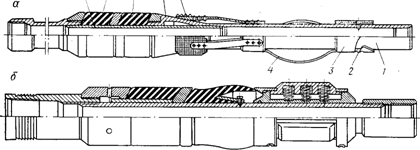

Рис. 1.3.2. Схемы уплотняющих элементов пакеров

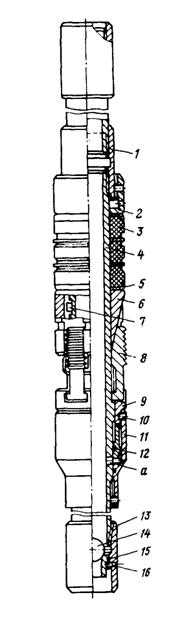

Рис.1.3.3. Пакер гидромеханический типа ПН-ЯГМ. 1-муфта; 2-упор; 3-манжета; 4-ствол пакера; 5-обойма; 6-конус; 7-шпонка; 8-плашка; 9-плашкодержатель; 10-винт; 11-кожух; 12-поршень; 13-корпус клапана; 14-шарик; 15-седло клапана; 16-срезной винт

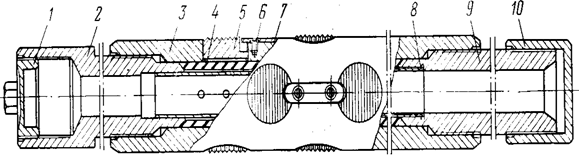

Рис.1.3.4. Гидравлический якорь.
1 — пробка транспортировочная; 2 — головка; 3 — корпус; 4 — трубчатая резиновая диафрагма; 5 — плашка; 6 — винт; 7 — шпонка; 8 — патрубок; 9 — хвостовик; 10 — гайка транспортировочная

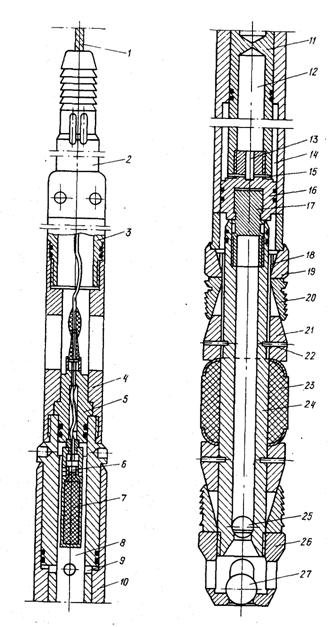

Рис. 1.3.5. Взрывной пакер типа ВП

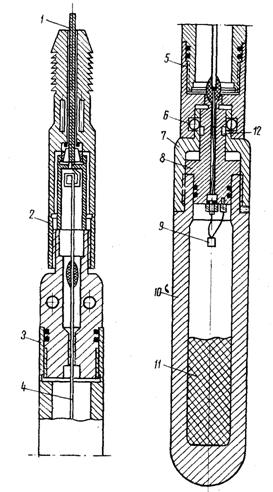

Рис.1.3.6. Пакер взрывной цементировочный типа ПВЦ
Рис.1.3.7. Клапан-отсекатель фирмы R&B INDUSTRIAL SPLY COMPANY
