Стеллаж библиотечный двухсторонний (9.121С2)
Инструкция по сборке и эксплуатации
2. ПОРЯДОК СБОРКИ
Сборку производить в соответствии со схемой сборки стеллажа на ровной поверхности, покрытой тканью или бумагой, во избежании повреждения или загрязнения мебели.
2.1. Собрать металлокаркас, соединив опору правую поз. 1 и опору левую поз. 2 стяжками поз. 3, зафиксировать каждую стяжку 4-мя винтами М6х20 поз. 8 и 4-мя гайками специальными поз. 10, не затягивая гайки окончательно.
2.2. Установить щиты лицевые поз. 6 между опорами, закрепив каждый из них с помощью 4-х стяжек мебельных поз. 11, состоящих из винтов М6х55 и гаек-бочонков М6, не затягивая их.
2.3. Собрать четыре полки поз. 4 с планками поз. 5 забив в каждую по два шканта поз. 12 и стянув их винтом “ ЕВРО” поз. 9.
2.4. Установить полки на направляющие опор, совместив глухие отверстия в нижней части полок с фиксирующими штырями. Затянуть окончательно винтовые соединения.
ПЕРЕЧЕНЬ КОМПЛЕКТУЮЩИХ ИЗДЕЛИЙ
Таблица № 1
№ поз. | Наименование | Кол-во | Примечание |
1 | Опора правая | 1 | |
2 | Опора левая | 1 | |
3 | Стяжка | 1 | |
4 | Полка | 6 | |
5 | Планка | 4 | |
6 | Щит лицевой | 2 | |
8 | Винт М6х20 | 8 | |
9 | Винт “ЕВРО” М6х50 | 4 | |
10 | Гайка специальная | 8 | |
11 | Стяжка мебельная: | ||
-винт М6х55 | 8 | ||
-гайка-бочонок М6 | 8 | ||
12 | Шкант мебельный 8х31 | 8 | |
Ключ специальный S 4 | 1 | * | |
Ключ специальный S 6 | 1 | * | |
Примечание: * - при поставке одного стеллажа выдается один ключ, при
поставке партии стеллажей – один ключ на три стеллажа.

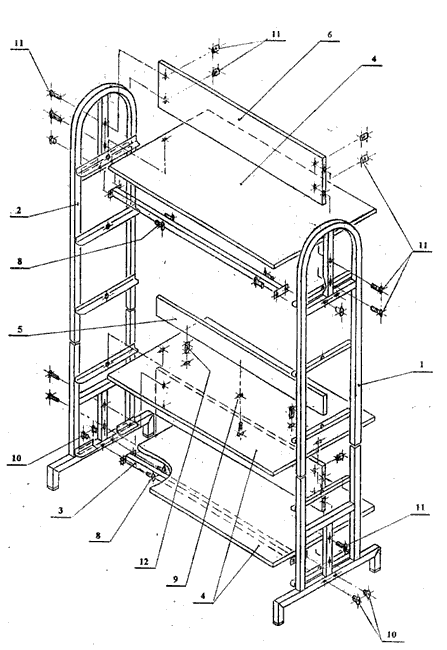

СХЕМА СБОРКИ СТЕЛЛАЖА
