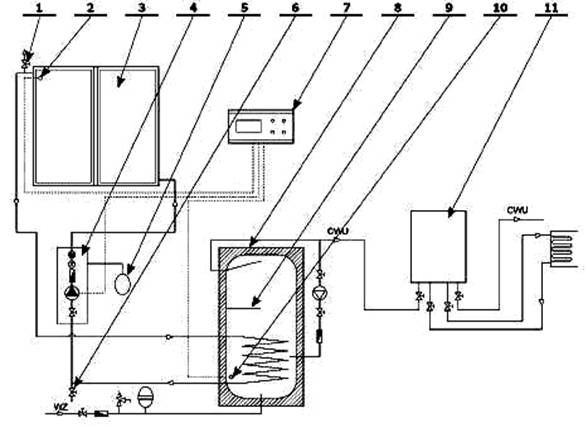

Комбинированная система солнечного теплоснабжения с газовым котлом или ТЭНами.
1.Воздухоотделитель с шариковым клапаном
2.Датчик температуры в солярной воде
3.Солнечный коллектор
4.Солярная группа
5.Мембранный сосуд солярной системы
6.Сливной клапан
7.Контроллер солярной установки
8.Бак-аккумулятор системы горячего водоснабжения с одним змеевиком и ТЭНами
9.ТЭН
10.Датчик температуры системы горячего водоснабжения в баке - аккумуляторе
11.Газовый котёл с модульной мощностью

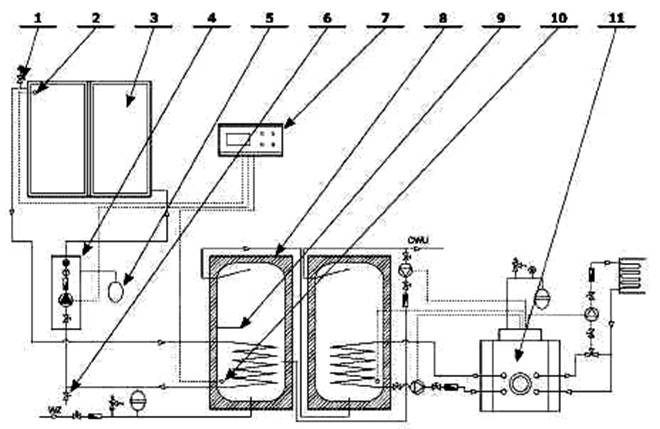

Комбинированная система солнечного теплоснабжения с двумя змеевиками с печью или ТЭНами.
1.Воздухоотделитель с шариковым клапаном
2.Датчик температуры в солярной воде
3.Солнечный коллектор
4.Солярная группа
5.Мембранный сосуд солярной системы
6.Сливной клапан
7.Контроллер солярной установки
8.Бак-аккумулятор системы горячего водоснабжения с одним змеевиком и ТЭНами
9.ТЭН
10.Датчик температуры системы горячего водоснабжения в баке - аккумуляторе
11. Котел центрального отопления

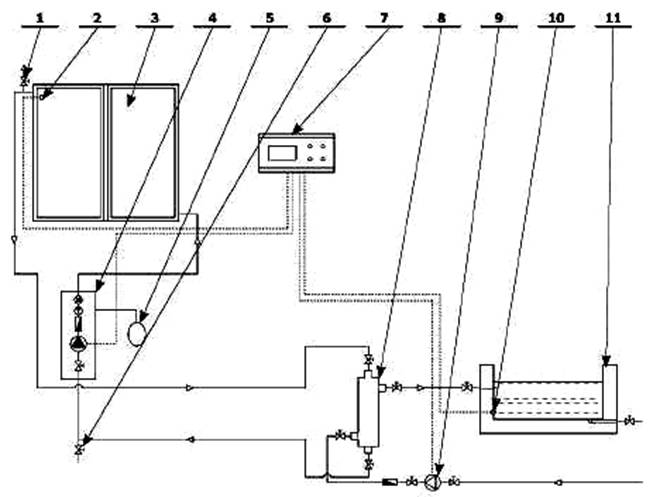

Система солнечного теплоснабжения для подогрева воды в бассейне.
1.Воздухоотделитель с шариковым клапаном
2.Датчик температуры в солярной воде
3.Солнечный коллектор
4.Солярная группа
5.Мембранный сосуд солярной системы
6.Сливной клапан
7.Контроллер солярной установки
8.Теплообменник
9.Циркуляционный насос воды в бассейне
10.Датчик температуры воды в бассейне
11.Плавательный бассейн

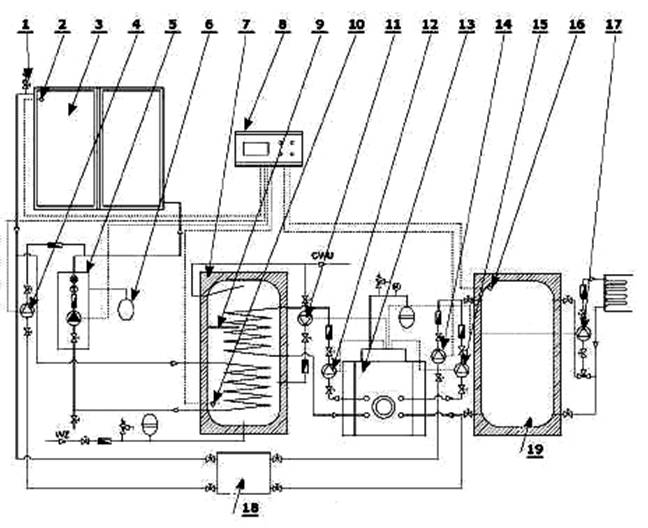

Система солнечного теплоснабжения с буферным
баком-аккумулятором для поддержки системы центрального отопления.
1. Воздухоотделитель с шариковым клапаном
2. Датчик температуры в солярной воде
3. Солнечный коллектор
4. Насос, накачивающий пластинчатый обменник
5. Солярная группа
6. Мембранный сосуд солярной системы
7. Бак-аккумулятор системы горячего водоснабжения с двумя змеевиками
8. Контроллер солярной установки
9. ТЭН
10. Датчик температуры системы горячего водоснабжения в баке-аккумуляторе
11. Циркуляционный насос
12. Циркуляционный насос, накачивающий теплообменник горячей воды
13. Котел центрального отопления
14. Циркуляционный насос солярной установки, накачивающий буферный бак-аккумулятор
15. Циркуляционный насос центрального отопления, накачивающий буферный бак-аккумулятор
16. Датчик температуры в буферном баке-аккумуляторе
17. Циркуляционный насос центрального отопления
18. Пластинчатый обменник
19. Буферный резервуар

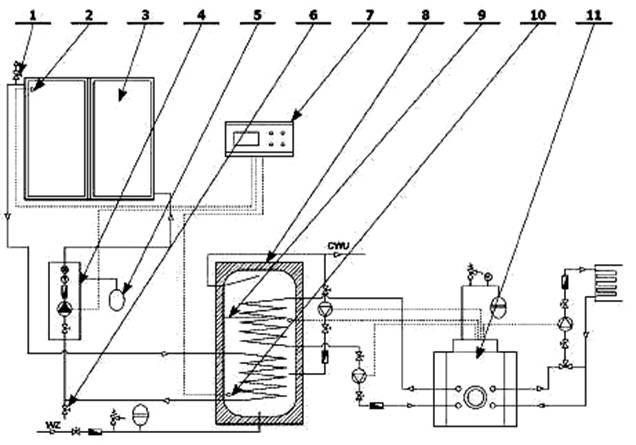

Комбинированная система солнечного теплоснабжения с печью или ТЭНами.
1.Воздухоотделитель с шариковым клапаном
2.Датчик температуры в солярной воде
3.Солнечный коллектор
4.Солярная группа
5.Мембранный сосуд солярной системы
6.Сливной клапан
7.Контроллер солярной установки
8.Бак-аккумулятор системы горячего водоснабжения с одним змеевиком и ТЭНами
9.ТЭН
10.Датчик температуры системы горячего водоснабжения в баке - аккумуляторе
11.Котёл центрального отопления
Комбинированная система солнечного теплоснабжения с двумя змеевиками с печью или ТЭНами.
1.Воздухоотделитель с шариковым клапаном
2.Датчик температуры в солярной системе
3.Солнечный коллектор
4.Солярная группа
5.Мембранный сосуд солярной системы
6.Сливной клапан
7.Контроллер солярной установки
8.Бак-аккумулятор системы горячего водоснабжения с одним змеевиком и ТЭНами
9.ТЭН
10.Датчик температуры системы горячего водоснабжения в баке - аккумуляторе
11.Котёл центрального отопления
