SwapTop™ Настольная пила
Инструкция по использованию
Меры безопасности
· Всегда при работе надевайте защитные очки. Можно использовать защиту для лица как дополнительная защита.
· Подключите к заземлённой электросистеме. Не перегружайте сеть.
· Всегда вытаскивайте из розетки после окончания работы и при установке диска.
· Устанавливайте только на устойчивой поверхности, которая не подвержена влиянию воды, на удобной для работы высоте.

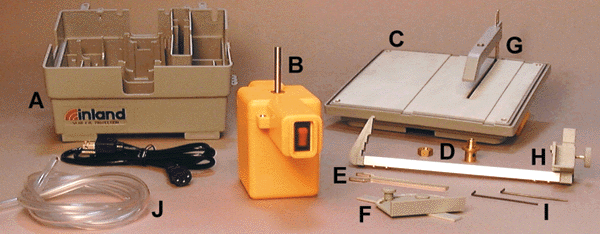

Список
Name | Цвет | Кол-во | (10630) | (10660) | (10670) | (10665) |
A Корпус машинки | Серый | 1 | Да | Да | Да | Да |
B Двигатель | Жёлтый | 1 | Да | Да | Да | Да |
C Сменная рабочая поверхность | Серый | 1 | Да | Да | Да | Да |
D Шпиндель и гайка для лезвия | Медный | 1 | Да | Да | Да | Да |
E Ключ | Серебро | 1 | Да | Да | Да | Да |
F транспортир | Серый | 1 | Да | Да | Да | Да |
G Защитный корпус | Серый | 1 | Да | Да | Да | Да |
H Направляющая планка | Серый | 1 | Да | Да | Да | Да |
I Универсальный гаечный ключ | Чёрный | 2 | Да | Да | Да | Да |
J Трубка для воды | Прозрачный | 1 | Да | Да | Да | Да |
16 мм диск | Серебро | 1 | Обычный | Обычный | С алмазн. Напылением | Обычный |
| ||||||
Сборка |
| |||||
1. Убедитесь, что станок отключен от питания электросети. Уберите всё кроме корпуса и двигателя. |
|
| ||||
2. Наденьте диск на шпиндель. Затяните при помощи гайки. Гайка закручивается против часовой стрелки, так как диск вращается по часовой стрелке. 3. Аккуратно без резких движений насадите диск на вал мотора. Разместите диск так, чтобы он находился в центре резервуара. Пока не затягивайте, точное позиционирование будет как следующий шаг. |
|
| ||||
4. Установите мотор с диском в основании пилы. Он установится достаточно легко. Аккуратно переместите ось к центру пилы. Затяните диск при помощи винта и универсального ключа. |
|
| ||||
5. Установите рабочую поверхность сверху на основание/, так, чтобы она хорошо вошла в пазы. Для регулировки правильного положения есть пружины с двух сторон. Убедитесь, что поверхность закрепилась прочно на своём месте. Для этого приподнимите пилу над столом, держа за поверхность, ничего не должно отвалиться. Пила должна быть отключена от сети. Вручную поверните пилу для того, чтобы убедиться, что пила не задевает края рабочей поверхности пилы. По необходимости, переустановите позицию оси диска, чтобы диск вращался свободно. |
|
| ||||
6. Установите защитный корпус в паз сзади диска на рабочем столе. Проверьте, чтобы ничего не было лишнего на поверхности пилы и быстро включите и выключите прибор. Пила должна работать мягко и тихо. Если диск за что-то цепляется, то повторите шаг 4 до тех пор, пока не наладите диск. |
|
| ||||
Процесс распиливания с SwapTop™
Пилим без воды (дерево, пластмасса))
1. Включите пилу
2. Положите материал горизонтально на стол. Медленно направляйте к диску. Сделайте рез. Слишком большое давление замедляет процесс резки.
3. Используйте спец. Диск WoodCut™ .
4. Никогда не режьте материал толще чем высота диска над поверхностью.
Мокрое распиливание (керамика, стекло)
1. Одна из особенностей этой пилы та, что при помощи алмазного диска можно работать с подачей воды и обрабатывать стекло, керамику, камень.
2. Установите диск диаметром 16,5 см.
3. Установите резервуар для подачи воды, присоедините шланг. Наполните резервуар водой или охлаждающим средством.
4. Откройте клапан.
5. Попрактикуйтесь на осколке стекла для того, чтобы почувствовать работу с алмазным диском. Вода смывает осколки с рабочего стола и из-за этого рабочее место остаётся относительно чистым. На рабочем столе не должно быть «наводнения», ПОДАЧУ ВОДЫ НАДО РЕГУЛИРОВАТЬ. Если начинает образовываться пена, то увеличьте напор подачи воды. Если работать всухую, то это негативно скажется на продолжительности жизни диска и качестве обработки. Применение направляющей планки
1.
Важно: Отключите пилу когда Вы устанавливаете или регулируете направляющую. Используется она для того, чтобы сделать повторный рез или важна точность реза.
2. Она состоит из двух частей: направляющей планки и прижимной платины. Направляющая цепляется с задней стороны рабочей поверхности и затягивается. Используйте самый высокий паз на пластине.
3. При помощи линейки измерьте от края диска до кромки направляющей самое ближнее расстояние. Использовать её можно с двух сторон диска.
4. Закрепите направляющую на своём месте. Сделайте тест рез и проверьте ширину. Если не правильно, то отрегулируйте ещё раз.
УХОД
· Во время чистки всегда отключайте станок от сети.
· Мы рекомендуем после работы с водой дренировать оставшуюся часть охлажд. Жидкости, так как осколки стекла затвердевают. Промойте резервуар и рабочую поверхность.
· Вода не должна попадать на мотор.
Технические х-ки.
Convertible Motor Unit | Table Saw |
Permanent Magnet AC Motor | Work Surface: 30,5 см х 24см |
Диск алмазный 16 см | Height: 6 ½" |
115VAC / 60Hz, or 230/240VAC / 50Hz | Blade Diameter: 6 ½" |
180 Watts / 31 oz-in Torque / 2800 RPM | Максимальная толщина стекла 25 мм |
