Инструкция

по монтажу каналов MEAKERB

Монтаж полимербетонных водоотводных каналов MEAKERB выполняется в соответствии с проектом.

Общие требования:

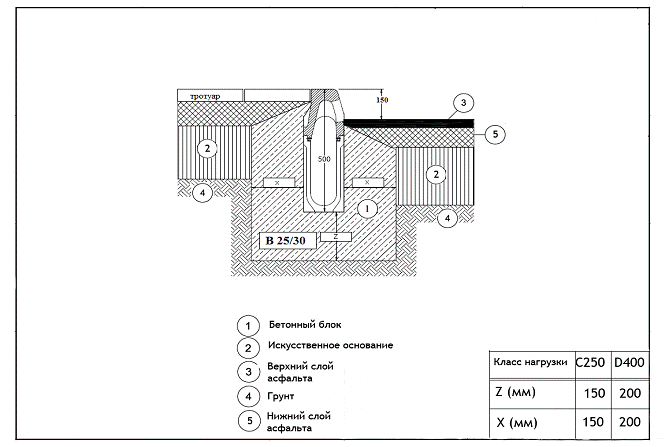

1. Типовая схема установки каналов MEAKERB приведена на рис.1.



Рис.1

2. Водоотводные каналы MEAKERB рекомендуется бетонировать монолитными бетонными блоками длиной 7,5 или 8,0 метров. Для бетонирования применяется бетон класса В 25 - В 30. Толщина и ширина основания блока принимаются в зависимости от предусмотренного в проекте класса нагрузки.

3. Бетонирование блоков производится в два - три этапа в зависимости от высоты конструкции в следующем порядке:

    бетонирование основания блока до проектного уровня подошвы канала MEAKERB; установка каналов на основание бетонного блока, выровненного цементным раствором (состав 1:3). Подливка цементного раствора под канал выполняется толщиной не более 2 см.; бетонирование боковых частей блока после установки канала MEAKERB ;

3. Монтаж из каналов MEADRAIN следует начинать с пескоуловителя (дождеприемника), расположенного в нижней точке линии водоотвода.

4. Бетонирование пескоуловителей, дождеприемников и модулей ревизии производится при установленных чугунных крышках. Крышки должны находится в указанных модулях в течение всего периода твердения бетона. Для предупреждения попадания бетона в модули рекомендуется крышки перед установкой обертывать полиэтиленовой пленкой.

5. Между бетонными блоками рекомендуется устраивать деформационные швы. Расстояние между швами принимается в соответствии с расчетом. Швы в блоках должны совпадать со швами в местах соединения каналов.

6. При монтаже пескоуловителя (дождеприемника) необходимо:

    - освободить выпускное отверстие в нижней части пескоуловителя (дождепериемника) от заглушки под выпускной патрубок, для чего по контуру заглушки выполнить сверления (диаметр сверла 8 мм) и легким ударом молотка выбить заглушку; установить нижнюю часть пескоуловителя (дождеприемника) на бетонное основание; склеить элементы пескоуловителя (дождеприемника), для чего склеиваемые стыки элементов (верхней, средней и нижней частей) следует обработать растворителем очистителем SABA, затем на них нанести клей и установить в траншею в соответствие с монтажной схемой; вставить в корпус пескоуловителя (дождеприемника) оцинкованый мусоросборник; вставить в выходное отверстие нижней части пескоуловителя патрубок из ПВХ и присоединить последний к раструбу канализационной трубы; загерметизировать кольцевой стык.

7. Установка (соединение) элементов линии водоотвода (каналы, ревизии, пескоуловители, дождепримники) выполняется по системе «шпунт - паз» в соответствии с монтажной схемой. При этом следует обращать внимание на маркировку (направление стрелки) боковой поверхности элементов водоотводной системы.
