ИНСТРУКЦИЯ по ЭКСПЛУАТАЦИИ

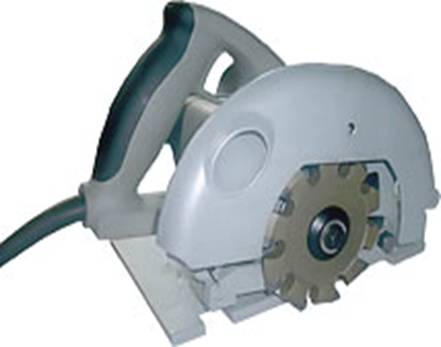

ФРЕЗЕР ДИСКОВЫЙ ДФ 1200, ДФ 1200М

ФРЕЗЕР ДИСКОВЫЙ ЭЛЕКТРИЧЕСКИЙ

ДЛЯ ОБРАБОТКИ КОМПОЗИТНОГО МАТЕРИАЛА

моделей: ДФ - 1200

ДФ - 1200М

Произведено:

Россия,

ООО “Алтай Строй Мастер” (ACM)

Приобрести инструмент в городе Москве:

«Электро-инструменты. Ру– Магазин профессионального инструмента»

Телефоны: 8 (4

web: www.elektro-instrumenti.ru

e-mail: *****@***ru

1. ОБЩИЕ СВЕДЕНИЯ

1.1  Фрезер дисковый ДФ - 1200, ДФ - 1200М (далее по тексту «фрезер») предназначен для фрезерования пазов в листовом композитном материале типа ALUCOBOND (алюкобонд) в производственных условиях.

Внимание! Сильное загрязнение внутренних полостей фрезера продуктами обработки является нарушением условий эксплуатации фрезера и основанием для отказа от гарантийных обязательств.

1.2  Машина предназначена для эксплуатации в районах с умеренным климатом в условиях окружающей среды, характеризующейся температурой от -100С до + 400С, с относительной влажностью воздуха не более 80% и отсутствием прямого воздействия солнечного излучения, атмосферных осадков и чрезмерной запыленности воздуха.

1.3  Машина соответствует техническим условиям изготовителя и требованиям норм безопасности:

- общих по ГОСТ 12.2.013.0-91 (МЭК ) и ГОСТ (МЭК ),

- вибрация по ГОСТ ,

- шума по ГОСТ 12.2.,

- электромагнитной совместимости по ГОСТ Р 51318.14.1-99 и

ГОСТ Р 51318.14.2-99

1.4  Настоящая инструкция содержит сведения и требования, необходимые для надежной, эффективной и безопасной эксплуатации фрезера.

В связи с постоянной деятельностью по усовершенствованию фрезера изготовитель оставляет за собой право вносить в ее конструкцию незначительные изменения, не отраженные в настоящем инструкции и не влияющие на его эффективную и безопасную работу.

2. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

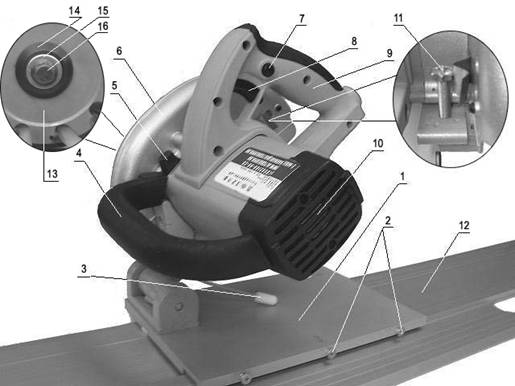

2.1. Общий вид фрезера представлен на рис. 1.

Рис. 1

1 - основание; 2 - регулировочные винты; 3 - пружина возвратная;

4 - рукоятка передняя; 5 - фиксатор шпинделя; 6 - кожух неподвижный;

7 - кнопка блокировки пуска; 8 - клавиша включения; 9 - рукоятка задняя;

10 - двигатель; 11 - винт регулировки глубины реза;

12 - рельс – шина FESTOOL FS 1400/3000; 13 - фреза дисковая; 14 - винт;

15 - фланец наружный; 16 - шайба.

2.2 При снятии и установке фрезы на шпиндель его фиксация от поворота осуществляется клавишей 5, расположенной на корпусе фрезера.

2.3 Крепление фрезы на шпинделе осуществляется с помощью фланцев 14 и винта 16.

2.4 Установка глубины фрезерования производится подъёмом/опусканием корпуса фрезера относительно основания 1, регулируется винтом глубины реза 11.

2.5 Рельс-шина 12 используется для получения ровного паза или снятия фаски с обрабатываемого материала. Её устанавливают с помощью струбцин, плотно прижимая заготовку к раскроечному столу.

2.6 Включение/выключение фрезера осуществляется клавишей 8. Конструкция выключателя предусматривает его блокировку от случайного включения. Блокировка снимается с помощью кнопки 7.

3. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ПРОИЗВОДИТЕЛЯ

3.1  Производитель гарантирует соответствие фрезера требованиям технических условий изготовителя и технических норм в области безопасности труда.

3.2  Гарантийный срок эксплуатации фрезера составляет 12 месяцев со дня продажи потребителю.

3.3  В случае несоответствующего оформления гарантийного талона (отсутствие в нем штампа магазина или отметки о времени продажи или подписи продавца) гарантийный срок исчисляется с даты изготовления фрезера.

3.4  В случае выхода фрезера из строя в течение гарантийного срока по вине изготовителя владелец имеет право на её бесплатный ремонт при предъявлении паспорта и гарантийного талона. Ремонт осуществляется в уполномоченных ремонтных мастерских.

3.5  Для гарантийного ремонта необходимо отправить фрезер с паспортом и гарантийным талоном в гарантийную мастерскую в жёсткой упаковке, обеспечивающей сохранность изделия в процессе его транспортировки.

3.6  Данные гарантийные обязательства производителя действительны лишь при соблюдении потребителем всех условий и правил эксплуатации, хранения и транспортирования фрезера, установленных в настоящей инструкции.

3.7  Гарантийные обязательства производителя не распространяются на:

- быстроизнашиваемые части (щётки, сальники и т. п.), а также части, вышедшие из строя вследствие износа, вызванного интенсивной эксплуатацией фрезера;

- фрезеры с повреждениями и неисправностями, возникшими в результате эксплуатации с нарушением требований разделов 5, 6 и 7 настоящей инструкции и указанными ниже:

Причина	Внешнее проявление дефекта
Работа фрезера с перегрузкой	Одновременное перегорание обмоток якоря и статора
Следы оплавления изоляции якоря, статора
Небрежное обращение с фрезером при работе и хранении	Следы оплавления трещины, вмятины корпуса
Повреждение шнура питания Сильная коррозия деталей фрезера

3.8  Гарантийные обязательства производителя так же утрачивают силу в случае попытки потребителя отремонтировать фрезер вне гарантийной мастерской.

3.9  Взаимоотношения потребителя и производителя в части гарантийных обязательств регулируются законом Российской Федерации «О защите прав потребителей».

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение в сети питания, В ~ 220± 10%
Частота тока, Гц (50-60)±0,5%
Номинальный потребляемый ток, А 5,7
Номинальная потребляемая мощность, Вт 1200
Частота вращения шпинделя на холостом ходу,
об/мин, не более 4700
Номинальный режим работы продолжительный

по ГОСТ 12.2.013.0-91
Тип электродвигателя однофазный коллекторный
Размеры фрезы, мм:

-диаметр: макс 125
мин 118

- диаметр посадочного отверстия 20
Класс безопасности фрезера II

по ГОСТ 12.2.013.0-91
Габаритные размеры, мм, не более:

- длина (без шнура питания 320

-ширина (без боковой линейки) 255

-высота 230
Длина шнура питания с вилкой, м, не менее 2
Масса фрезера, кг, не более 5,5
Установленный срок службы, год 2

КОМПЛЕКТНОСТЬ

В комплект поставки фрезера входят:

Фрезер дисковый ДФ – 1200 1 шт.

Фреза дисковая 900 1 шт.

Паспорт (инструкция) 1 шт.

Винт прижимной 1 шт.

Шайба 1 шт.

Фланец наружный 1 шт.

Фланец внутренний 1 шт.

Ключ специальный S13 1 шт.

Упаковка картонная 1 шт.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

5.1 Перед началом работы машиной убедитесь, что параметры электросети и пильного диска, а также условия работы соответствуют требованиям настоящей инструкции.

Помните! Фрезер является источником повышенной опасности.

5.2 При эксплуатации фрезера ЗАПРЕЩАЕТСЯ:

- использовать пильные диски с размерами, отличными от установленных настоящей инструкцией;

- использовать повреждённые или деформированные пильные диски.

- использовать абразивные круги в качестве рабочего инструмента;

- работать без защитных кожухов;

- перегружать фрезер, прилагая чрезмерное (вызывающее значительное падение оборотов шпинделя) усилие к пильному диску во время работы, так как это ведет к перегреву и преждевременному выходу из строя электродвигателя;

- заземлять доступные металлические части фрезера;

- обрабатывать асбестосодержащие материалы;

- работать на приставных лестницах;

- натягивать/перекручивать/подвергать нагрузкам или воздействию химически активных веществ шнур электропитания;

- оставлять без надзора фрезер, подключенную к электросети;

- передавать фрезер детям и лицам, не имеющим опыта пользования им

5.3 ЗАПРЕЩАЕТСЯ эксплуатировать фрезер:

- если не выполнены, либо не удовлетворяются требования пункт 5.2;

- в помещениях с взрывоопасной и агрессивной средой, оказывающей опасное воздействие на детали фрезера;

- на открытых площадках в условиях воздействия капель и брызг (в т. ч. во время дождя и снегопада) и сильной запылённости окружающей среды;

- при повреждении шнура питания или штепсельной вилки;

- при неисправном выключателе или его нечёткой работе;

- при вытекании смазки из редуктора;

- при появлении дыма или запаха горящей изоляции;

- при возникновении повышенного шума, стука или вибрации;

- при появлении трещин/сколов на поверхности корпусных деталей или защитных кожухов;

- при повреждении фрезы;

5.4  При работе фрезером НЕОБХОДИМО:

- избегать воздействия на машину прямых солнечных лучей большой интенсивности;

- работать в защитных очках;

- обеспечить безупречную работу всех устройств, служащих для ограждения пильного диска;

- принимать эффективные меры к удалению стружки и пыли из зоны фрезерования, модель ДФ – 1200М использовать совместно с пылесосом;

- при перемещении держать фрезер только за рукоятки;

- отключить машину от сети питания при перемещении её на новое место работы, длительном перерыве или окончании работы (смены), замене фрезы, а также её внезапной остановки вследствие прерывания напряжения в сети электропитания и иных нарушений в работе.

5.5 При эксплуатации фрезера не требуется применение индивидуальных средств защиты от поражения электротоком, электробезопасность пилы обеспечена применением двойной изоляции в конструкции электродвигателя.

6. ПОДГОТОВКА ФРЕЗЕРА К РАБОТЕ

6.1  Перед началом эксплуатации необходимо:

- осмотреть машину и убедиться в её комплектности и отсутствии внешних повреждений;

- после транспортировки в зимних условиях перед включением выдержать машину при комнатной температуре до полного высыхания конденсата.

6.2 Приступая к работе, следует:

- проверить состояние и крепление защитных кожухов.

- провернуть шпиндель от руки: его ход должен быть свободным, без заеданий;

- проверить затяжку резьбового соединения фиксации фрезы;

- опробовать машину на холостом ходу в течение 30 секунд (также после замены фрезы). При наличии вибрации заменить диск.

6.3 Замена пильного диска.
Для снятия пильного диска:

- зафиксируйте шпиндель клавишей 5,

- специальным гаечным ключом S 13 (входит в комплект пилы) отверните винт 13,

- снимите наружный фланец с шайбой,

- аккуратно снимите пильный диск с вала и выньте из неподвижного кожуха. Установку пильного диска на пилу выполняют в обратной последовательности.

При установке следите за тем, чтобы:

- направление зубьев венца диска совпадало с направлением, указанным на кожухе стрелкой,

- диск после затягивания резьбы не проворачивался на валу.

7. ПОРЯДОК РАБОТЫ

7.1  Перед началом работы:

- установите на распиловочный стол и надежно закрепите обрабатываемую заготовку с помощью рельс-шины 12.

Внимание! Для предотвращения поломки зубьев и получения качественной поверхности фрезерования фрезер должен использоваться совместно с рельс-шинами Festool.

- отрегулируйте плавность хода фрезера по рельс-шине с помощью винтов 2 (см. рис. 1)

- установите фрезер на требуемую глубину пропила. ( см. пункт. 2.5);

7.2  Во время работы:

- включите фрезер, не касаясь диском фрезеруемого материала. Дождитесь, когда диск наберет полное количество оборотов, после чего плавно произведите врезание в обрабатываемый материал.

- при выполнении реза держите фрезер обеими руками за рукоятки, ведя фрезер по рельс-шине и прижимая его к обрабатываемому материалу. Следите за равномерностью рабочей подачи.

- после выхода диска из контакта с обрабатываем материалом выключите фрезер.

- не допускайте механических ударов, падения фрезера на твердые поверхности и т. п;

- оберегайте фрезер от внешних источников тепла, а также от попадания жидкостей и прочих посторонних предметов внутрь машины;

- обеспечьте эффективное охлаждение фрезера и отводов продуктов обработки из зоны фрезерования. Не перекрывайте и не загораживайте стружко-отводное отверстие в кожухе и вентиляционные отверстия в корпусе машины;

- следите за состоянием диска, нагревом редуктора и двигателя.

7.3  По окончании работы:

- отключите фрезер от электросети;

- проверьте затяжку винта крепления диска;

- очистите фрезер от грязи;

- аккуратно сверните и зафиксируйте шнур питания.

7.4  Хранение фрезера:

- храните фрезер при положительной температуре окружающей среды, но не выше + 400С и относительной влажности воздуха не более 80%

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Все виды ремонта и технического обслуживания фрезера должны производиться квалифицированным персоналом уполномоченных ремонтных мастерских. Основные виды неисправностей и их вероятные причины приведены ниже:

Неисправность	Вероятная причина
При включении машины электродвигатель не работает	Неисправен выключатель
Обрыв шнура питания или монтажных проводов, неисправность вилки шнура питания
«Зависание » /износ/ повреждение электрощеток
Повышенный шум и нагрев корпуса, запах горящей изоляции во время работы двигателя	Неисправность обмоток электродвигателя
Износ поверхности коллектора
Повышенный шум редуктора во время работы	Износ / поломка зубчатой передачи или подшипников редуктора
