Фаскосъемный станок ФС2

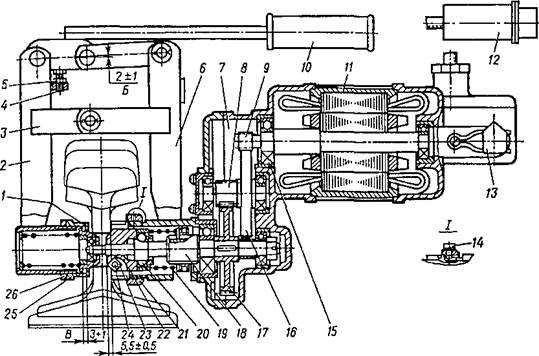

1 – конус;
2 – кронштейн;
3 – зажимное устройство;
4 – болт;
5, 25, 26 – гайки;
6 – прижим;
7 – редуктор;
8, 9 – валы-шестерни;
10 – рукоятка;
11 – электродвигатель;
12 – кабельная вилка;
13 – рукоятка включения;
14 – установочный винт;
15 – подшипник;
16, 17 – зубчатые колеса;
18 – шпиндель;
19 – пружина;
20 – шарик;
21 – упор;
22 – зенковка;
23 – режущая пластина;
24 - винт
Станок состоит из зажимного устройства, мотор-редуктора, шпинделя 18 и зенковки 22 с режущими пластинами 23. Зажимное устройство предназначено для закрепления изделия на рельсе и включает в себя кронштейн 2, прижим 6 и рукоятку 10. Мотор-редуктор состоит из встроенного электродвигателя 11 с выключателем 13 и двухступенчатого редуктора 7, включающего вал-шестерню 8 с насаженным на него зубчатым колесом 16, и зубчатое колесо 17, насаженное на шпиндель 18. Редуктор заполняется консистентной смазкой.
К источнику электроэнергии станок ФС2 подключается четырехжильным кабелем с кабельной вилкой 12. Четвертая жила кабеля является заземляющей.
Фаску снимают сначала с одной стороны болтового отверстия. Станок устанавливают у просверленного отверстия и зажимают рукояткой 10. При этом конус 1 должен войти в отверстие рельса, а левый конец вала шпинделя зафиксироваться в конусе. При включении электродвигателя поворотом рукоятки 13 вращение от вала-шестерни 9 ротора электродвигателя через зубчатое колесо 16, вал-шестерню 8 и зубчатое колесо 17 передается на шпиндель 18. На шпинделе имеются винтовые канавки, в которые входят два шарика 20, передающие вращающий момент на зенковку 22. Зенковка режущими пластинами 23 снимает фаску. По окончании этой операции электродвигатель включают, переводят станок на другую сторону рельса и снимают фаску с другой стороны отверстия.
